Vòng bi (bạc đạn) giữ vai trò quan trọng trong việc giảm ma sát và đảm bảo truyền động ổn định. Trong đó, vòng bi bạc đạn tang trống – còn gọi là vòng bi cà na, vòng bi tự lựa (spherical roller bearing) là dòng sản phẩm nổi bật nhờ khả năng chịu tải lớn và thích ứng tốt với hiện tượng lệch trục khi vận hành.
Với thiết kế con lăn dạng tang trống đặc trưng, loại vòng bi này được ứng dụng rộng rãi trong nhiều ngành công nghiệp nặng. Bài viết dưới đây HD VIETNAM sẽ giúp bạn hiểu rõ hơn về cấu tạo, ứng dụng và cách tra thông số vòng bi tang trống một cách chính xác.

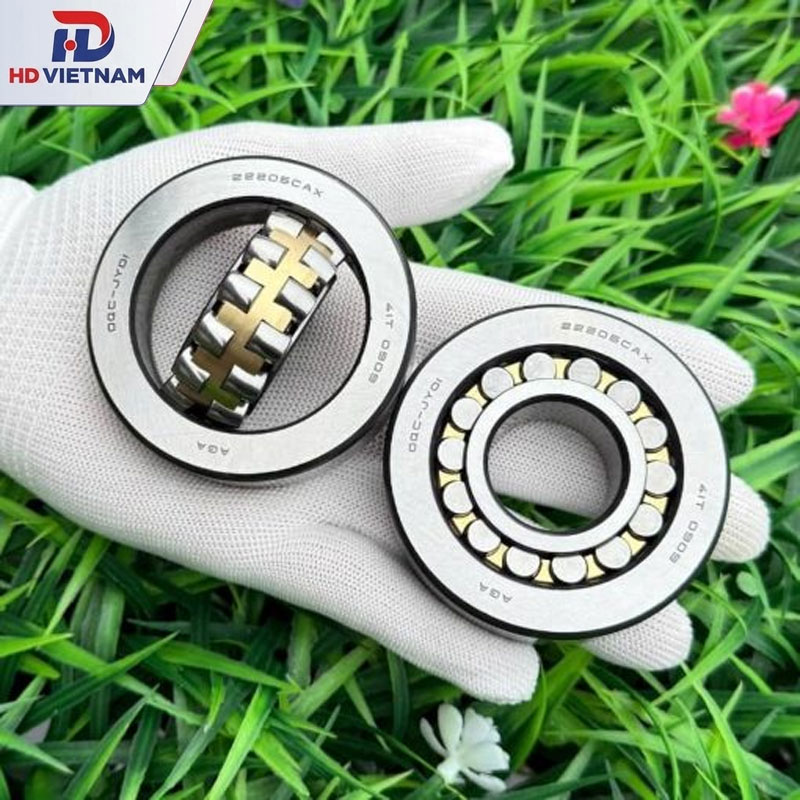

Vòng bi tang trống tự lựa là gì? Cấu tạo chi tiết
Vòng bi tang trống tự lựa là một loại ổ lăn công nghiệp được thiết kế để làm việc trong điều kiện tải trọng lớn, rung động mạnh và dễ xảy ra sai lệch trục. Điểm đặc trưng quan trọng nhất của dòng vòng bi này là khả năng tự điều chỉnh góc lệch giữa trục và vỏ gối đỡ, giúp thiết bị vẫn vận hành ổn định ngay cả khi trục bị võng, cong hoặc lắp đặt không hoàn toàn đồng tâm.
Vòng bi tang trống tự lựa thường được sử dụng ở những vị trí chịu tải nặng và yêu cầu độ bền cao, nơi mà các loại vòng bi thông thường khó đáp ứng được do dễ bị quá tải hoặc giảm tuổi thọ khi xảy ra sai lệch lắp ráp.

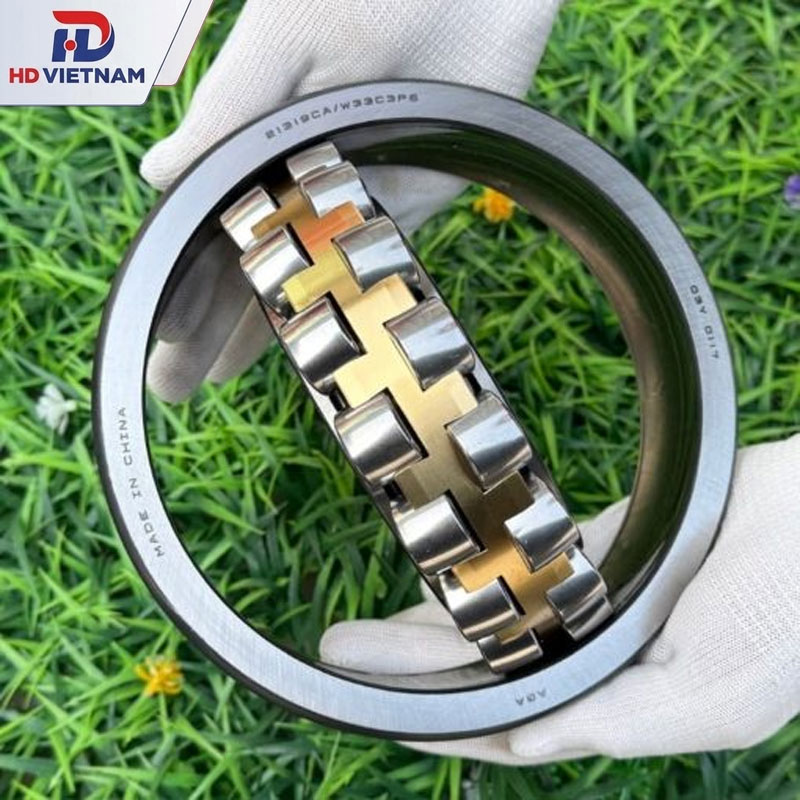

Cấu tạo chi tiết của bi tang trống
Vòng bi tang trống tự lựa được thiết kế với kết cấu phức tạp nhằm đảm bảo khả năng chịu tải cao và tính ổn định trong vận hành. Cấu tạo cơ bản bao gồm các bộ phận chính sau:
- Vòng trong (Inner ring): Vòng trong được lắp trực tiếp lên trục máy, bên trong có hai rãnh lăn riêng biệt được gia công chính xác. Các rãnh này đóng vai trò dẫn hướng và tiếp xúc trực tiếp với con lăn, giúp truyền tải lực hiệu quả từ trục sang hệ thống ổ đỡ.
- Vòng ngoài (Outer ring): Vòng ngoài có một rãnh lăn dạng mặt cầu liên tục, cho phép toàn bộ cụm con lăn và vòng trong có thể tự điều chỉnh góc nghiêng. Đây chính là yếu tố tạo nên khả năng “tự lựa”, giúp vòng bi thích ứng với sai lệch trục trong quá trình vận hành.
- Con lăn tang trống (Spherical rollers): Con lăn có hình dạng tang trống đặc trưng, không đối xứng hoàn toàn như bi cầu thông thường. Thiết kế này giúp tăng diện tích tiếp xúc, từ đó phân bổ tải trọng đồng đều, cho phép vòng bi chịu đồng thời tải hướng kính rất lớn và tải dọc trục theo cả hai chiều.
- Vòng cách (Cage): Vòng cách có nhiệm vụ giữ khoảng cách giữa các con lăn, đảm bảo chúng không va chạm vào nhau khi quay. Tùy theo thiết kế, vòng cách có thể được làm bằng thép dập, đồng thau hoặc vật liệu gia công đặc biệt để phù hợp với từng điều kiện tải và tốc độ làm việc.
- Khe hở hướng tâm (Radial internal clearance): Đây là thông số quan trọng được thiết kế sẵn trong vòng bi, giúp bù giãn nở nhiệt và duy trì khả năng vận hành ổn định trong môi trường tải nặng, nhiệt độ cao hoặc làm việc liên tục.
Hướng dẫn cách tra thông số vòng bi tang trống chính xác
Ý nghĩa các ký hiệu trên bạc đạn tang trống
Vòng bi tang trống (còn gọi là vòng bi tự lựa, spherical roller bearing) được ký hiệu theo một hệ thống tiêu chuẩn gồm ba phần chính:
Mã cơ bản (Basic number)
Đây là phần quan trọng nhất, thường bắt đầu bằng số 2, ví dụ:
- 21308, 21312
- 22210, 22216, 22220
- 22312, 22318, 22320
Trong đó:
- Hai chữ số đầu thể hiện dòng kết cấu vòng bi
- Hai chữ số cuối thể hiện kích thước lỗ trục
Quy tắc quan trọng:
- Đường kính trong (d) = 2 chữ số cuối × 5 (mm)
Ví dụ:
- 22216 → d = 16 × 5 = 80 mm
- 22320 → d = 20 × 5 = 100 mm
- 21312 → d = 12 × 5 = 60 mm
Hậu tố (Suffix – ký hiệu mở rộng)
Hậu tố thể hiện đặc tính kỹ thuật của vòng bi:
- E / EK: Thiết kế cải tiến, tăng khả năng chịu tải
- CC / CA: Kiểu con lăn và vòng cách khác nhau
- W33: Có rãnh bôi trơn ngoài vòng bi
- C3: Độ hở trong lớn hơn, phù hợp nhiệt độ cao
- 2RS / RS: Có phớt chặn chống bụi, giữ mỡ bôi trơn
Hậu tố giúp xác định chính xác điều kiện làm việc phù hợp của từng loại vòng bi.
Tiền tố (Prefix – ít gặp)
Một số ký hiệu đặc biệt đứng trước mã cơ bản để chỉ thiết kế riêng hoặc biến thể của nhà sản xuất.
Bảng tra kích thước vòng bi tang trống phổ biến
Dưới đây là bảng tra nhanh một số mã vòng bi tang trống thông dụng, giúp người dùng dễ dàng đối chiếu kích thước khi lựa chọn hoặc thay thế:
| Mã vòng bi | Đường kính trong (d) mm | Đường kính ngoài (D) mm | Độ dày (B) mm |
| 21308 | 40 | 90 | 23 |
| 21312 | 60 | 130 | 31 |
| 22210 | 50 | 90 | 23 |
| 22216 | 80 | 140 | 33 |
| 22220 | 100 | 180 | 46 |
| 22312 | 60 | 130 | 46 |
| 22316 | 80 | 170 | 58 |
| 22318 | 90 | 190 | 64 |
| 22320 | 100 | 215 | 73 |
| 22324 | 120 | 260 | 86 |
Lưu ý:
- Giá trị trong bảng chỉ mang tính tham khảo theo tiêu chuẩn phổ biến
- Một mã vòng bi có thể có nhiều biến thể (EK, CC, W33…) nhưng kích thước cơ bản vẫn giữ nguyên
- Khi thay thế, cần đối chiếu thêm tải trọng và tốc độ làm việc thực tế để đảm bảo phù hợp
Ứng dụng thực tế của bạc đạn tang trống trong công nghiệp

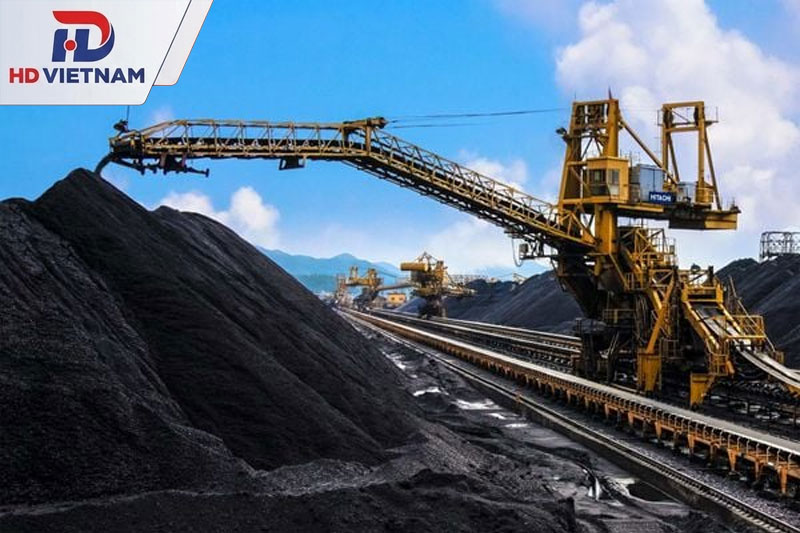

1. Ngành khai thác mỏ và khai thác đá
Đây là một trong những môi trường làm việc khắc nghiệt nhất, thường xuyên có bụi, tải va đập lớn và rung động liên tục.
Bạc đạn tang trống được sử dụng trong:
- Máy nghiền đá, máy nghiền quặng
- Băng tải vận chuyển vật liệu nặng
- Máy sàng rung công suất lớn
- Thiết bị khoan, thiết bị khai thác sâu
Khả năng chịu tải hướng kính rất lớn và chống lệch trục giúp vòng bi hoạt động ổn định ngay cả khi máy chịu tải không đồng đều.
2. Ngành xi măng và vật liệu xây dựng
Trong dây chuyền sản xuất xi măng, thiết bị thường vận hành liên tục với tải trọng cao và nhiệt độ môi trường lớn.
Ứng dụng điển hình:
- Lò quay xi măng
- Máy nghiền bi, máy nghiền đứng
- Hệ thống băng tải nguyên liệu
- Quạt công nghiệp cỡ lớn
Vòng bi tang trống giúp giảm hao mòn trục, tăng độ bền cho hệ thống truyền động và hạn chế thời gian dừng máy.

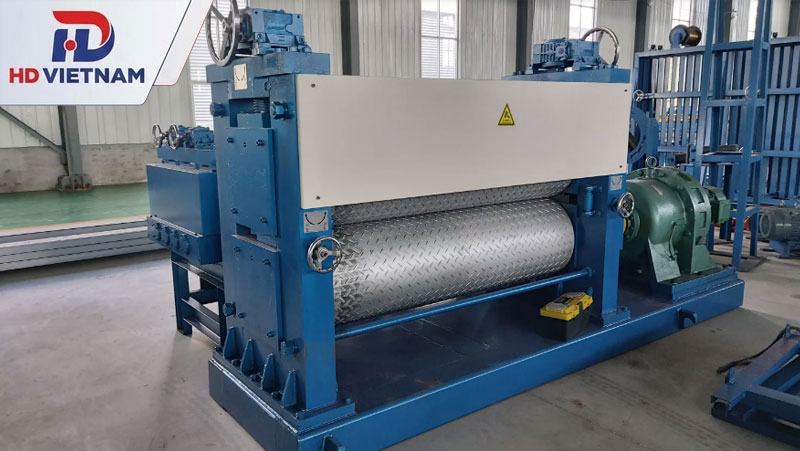

3. Ngành luyện kim và sản xuất thép
Trong môi trường nhiệt độ cao và tải trọng cực lớn, vòng bi cần khả năng chịu lực và độ ổn định cao.
Ứng dụng phổ biến:
- Máy cán thép (rolling mill)
- Hệ thống con lăn vận chuyển phôi thép
- Thiết bị ép và kéo kim loại
- Hộp giảm tốc công suất lớn
Các dòng như 22318, 22320, 22324 thường được sử dụng nhờ khả năng chịu tải vượt trội.
4. Ngành nhiệt điện và năng lượng
Các nhà máy nhiệt điện, thiết bị phải hoạt động liên tục trong thời gian dài với độ ổn định cao.
Ứng dụng gồm:
- Tuabin hơi và tuabin gió (trục chính)
- Quạt hút và quạt đẩy công nghiệp
- Hệ thống bơm nước tuần hoàn
- Hộp số truyền động công suất lớn
Khả năng làm việc ổn định khi có lệch trục giúp giảm rủi ro dừng hệ thống đột ngột.

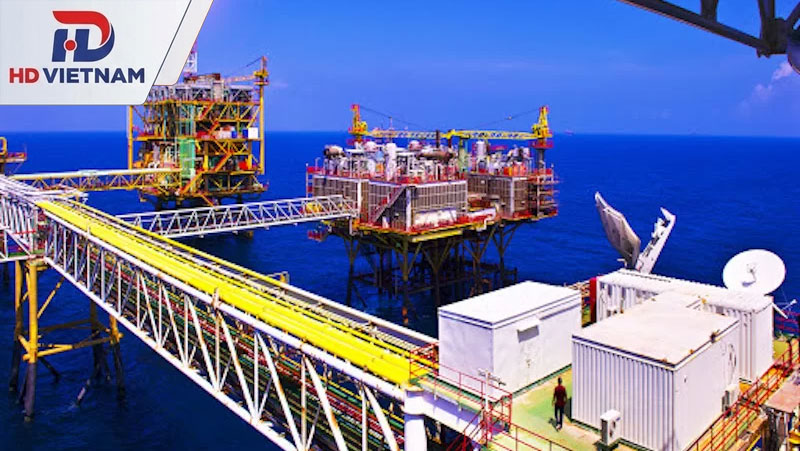

5. Ngành dầu khí và hóa chất
Đây là môi trường có yêu cầu cao về độ bền, khả năng chống ăn mòn và vận hành liên tục.
Ứng dụng:
- Máy bơm công nghiệp áp suất cao
- Thiết bị nén khí
- Hệ thống xử lý hóa chất
- Thiết bị khai thác và vận chuyển dầu
Vòng bi tang trống giúp đảm bảo độ tin cậy cho các hệ thống vận hành 24/7.
6. Ngành giấy, bột giấy và chế biến gỗ
Các dây chuyền sản xuất trong ngành này thường có tốc độ cao và tải trọng thay đổi liên tục.
Ứng dụng:
- Máy nghiền bột giấy
- Hệ thống lô ép giấy
- Máy xeo giấy công nghiệp
- Thiết bị cắt và cuộn gỗ
Khả năng giảm rung và tự cân chỉnh giúp tăng chất lượng sản phẩm đầu ra.
7. Ngành hàng hải và vận tải nặng
Trong môi trường rung lắc mạnh và tải trọng lớn, vòng bi cần độ bền cơ học cao.
Ứng dụng:
- Trục chân vịt tàu biển
- Hệ thống máy đẩy công suất lớn
- Cần cẩu cảng biển
- Thiết bị bốc xếp container
Bạc đạn tang trống giúp duy trì hoạt động ổn định trong điều kiện dao động liên tục.
Qua bài viết trên, hy vọng bạn đã nắm vững cấu tạo, ứng dụng và cách tra cứu thông số vòng bi tang trống tự lựa chính xác. Việc lựa chọn đúng chủng loại bạc đạn là yếu tố cốt lõi giúp tối ưu hiệu suất vận hành và kéo dài tuổi thọ cho hệ thống máy móc công nghiệp.
Là đơn vị uy tín HD VIETNAM chuyên cung cấp các dòng bạc đạn tang trống AGA chính hãng, chất lượng cao cùng giải pháp kỹ thuật toàn diện cho doanh nghiệp. Liên hệ ngay với HD VIETNAM hôm nay để được tư vấn chuyên sâu và nhận báo giá ưu đãi nhất!
