Việc lắp đặt vòng bi đúng kỹ thuật đóng vai trò quyết định đến độ ổn định và tuổi thọ của thiết bị. Trong đó, măng xông bạc đạn (hay còn gọi là ống lót côn, adapter sleeve) là một chi tiết không thể thiếu, giúp kết nối và cố định vòng bi lỗ côn lên trục thẳng một cách chính xác và an toàn.
Với thiết kế dạng ống xẻ rãnh đặc trưng, măng xông cho phép tạo lực siết ổn định, đảm bảo độ đồng tâm cao và hỗ trợ quá trình tháo lắp, bảo trì trở nên dễ dàng hơn. Dưới đây HD Vietnam sẽ cùng bạn tìm hiểu chi tiết về măng xông bạc đạn: từ phân loại cơ bản đến những ứng dụng thực tế trong các ngành công nghiệp hiện nay.
Phân loại măng xông bạc đạn phổ biến hiện nay
1. Măng xông đẩy

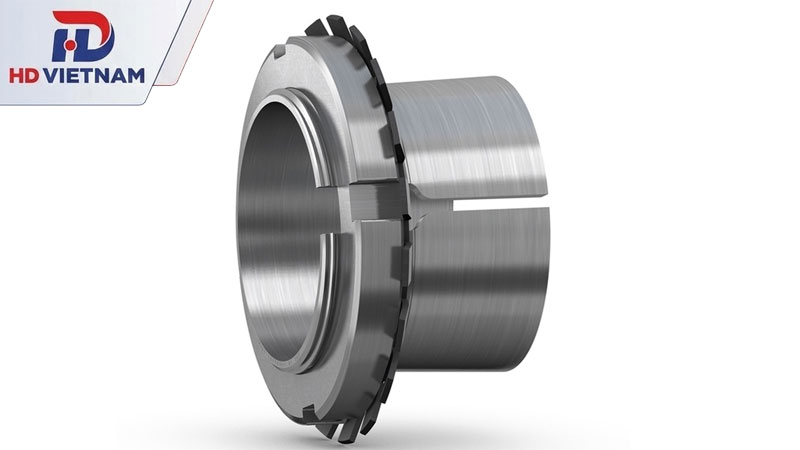

Măng xông đẩy là loại phổ biến nhất trong thực tế, thường được ký hiệu bằng chữ H như H200, H300, H2300, H3100… Loại măng xông này có cấu tạo dạng ống côn với bề mặt ngoài hình nón và thiết kế xẻ rãnh dọc thân, giúp tạo độ đàn hồi khi siết chặt. Cấu trúc này cho phép măng xông ôm sát trục và vòng bi, đảm bảo độ bám chắc trong quá trình làm việc.
Cơ chế lắp đặt và cố định
Khi lắp đặt, măng xông được đặt giữa trục và vòng bi có lỗ côn. Sau đó, thông qua đai ốc siết, vòng bi sẽ được “đẩy” dần lên bề mặt côn của măng xông, tạo lực ép chặt giúp cố định vị trí chính xác trên trục.
Phương pháp này giúp việc lắp đặt trở nên đơn giản, không cần gia công phức tạp và dễ dàng điều chỉnh vị trí vòng bi theo yêu cầu kỹ thuật.
Ứng dụng phổ biến
- Hệ thống băng tải công nghiệp
- Máy nghiền, máy trộn
- Thiết bị truyền động cơ khí
- Các hệ thống gối đỡ tiêu chuẩn UK, UKP
2. Măng xông rút
Măng xông rút là dòng chuyên dụng cho các ứng dụng cần tháo lắp thường xuyên hoặc yêu cầu bảo trì định kỳ, thường có ký hiệu AH300, AH2300, AH3100…

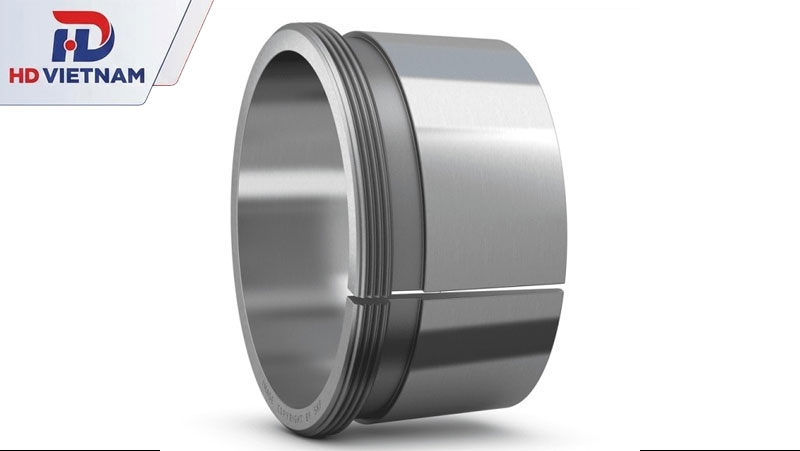

Khác với dòng H, măng xông rút có thiết kế đặc biệt với ren ở đầu lớn, cho phép kết hợp với đai ốc rút chuyên dụng để tháo vòng bi khỏi vị trí lắp đặt. Cấu trúc này giúp kiểm soát lực tháo một cách an toàn và chính xác.
Cơ chế hoạt động
Quá trình lắp đặt, vòng bi được ép vào vị trí làm việc trên măng xông. Khi cần tháo, người dùng sử dụng đai ốc rút để tạo lực kéo ngược, đẩy vòng bi ra khỏi trục mà không gây hư hỏng bề mặt tiếp xúc. Nhờ cơ chế này, việc bảo trì trở nên nhanh chóng và giảm tối đa rủi ro làm hỏng trục hoặc vòng bi.
Ứng dụng phổ biến
- Hệ thống cần bảo trì định kỳ thường xuyên
- Thiết bị có kết cấu trục cố định hoặc vai trục
- Máy móc công nghiệp tải trung và tải nặng
3. Măng xông có đường dẫn dầu
Măng xông dòng OH là loại chuyên dụng cho các ứng dụng kích thước lớn và tải trọng cao, thường xuất hiện trong các hệ thống công nghiệp nặng. Loại măng xông này được tích hợp thêm đường dẫn dầu thủy lực, cho phép đưa dầu áp lực cao vào trong quá trình lắp đặt hoặc tháo dỡ vòng bi.
Cơ chế hoạt động
Khi sử dụng, dầu thủy lực được bơm vào giữa các bề mặt tiếp xúc, tạo lớp màng áp lực giúp:
- Giảm ma sát giữa măng xông và vòng bi
- Hỗ trợ tháo lắp dễ dàng hơn
- Tăng độ chính xác trong quá trình lắp đặt
Phương pháp này đặc biệt hiệu quả với các vòng bi kích thước lớn hoặc yêu cầu lực lắp cao.
Ứng dụng phổ biến
- Máy cán thép, máy nghiền công suất lớn
- Thiết bị khai khoáng và xi măng
- Hệ thống công nghiệp nặng có tải trọng cao và liên tục
Hướng dẫn lắp đặt măng xông bạc đạn đúng kỹ thuật
Dưới đây là quy trình chuẩn kỹ thuật được áp dụng trong thực tế nhà máy.
1. Bước chuẩn bị trước khi lắp đặt
Khi tiến hành lắp đặt măng xông và vòng bi, cần đảm bảo toàn bộ bề mặt tiếp xúc đạt tiêu chuẩn sạch và chính xác:

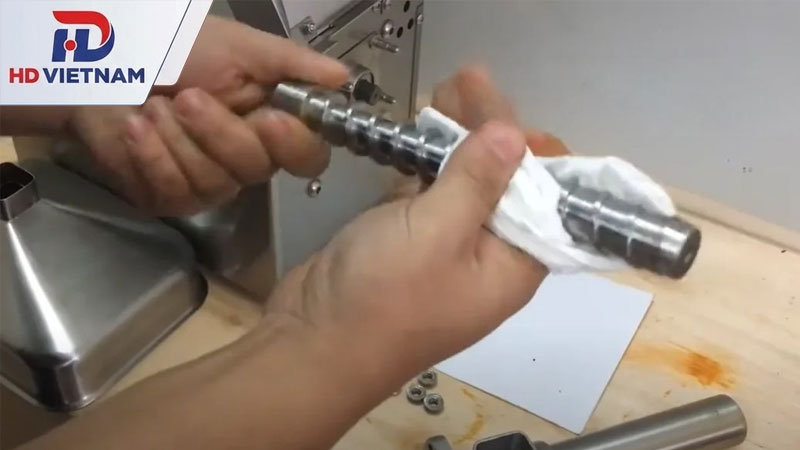

- Vệ sinh trục máy: Loại bỏ hoàn toàn bụi bẩn, dầu cũ, gỉ sét hoặc mạt kim loại bám trên trục.
- Làm sạch măng xông và vòng bi: Kiểm tra kỹ bề mặt xẻ rãnh, bề mặt côn và lòng trong vòng bi để đảm bảo không có dị vật.
- Kiểm tra độ nhẵn bề mặt trục: Trục phải đảm bảo không bị xước sâu, không cong vênh hoặc biến dạng.
- Bôi trơn nhẹ: Sử dụng lớp dầu mỏng hoặc mỡ công nghiệp phù hợp để giảm ma sát trong quá trình lắp đặt ban đầu.
Giai đoạn chuẩn bị này giúp đảm bảo quá trình lắp ráp diễn ra trơn tru và hạn chế tối đa sai số kỹ thuật.
2. Quy trình lắp đặt bằng phương pháp cơ học
Phương pháp lắp đặt măng xông phổ biến nhất là sử dụng lực siết cơ học thông qua đai ốc khóa. Quy trình thực hiện như sau:

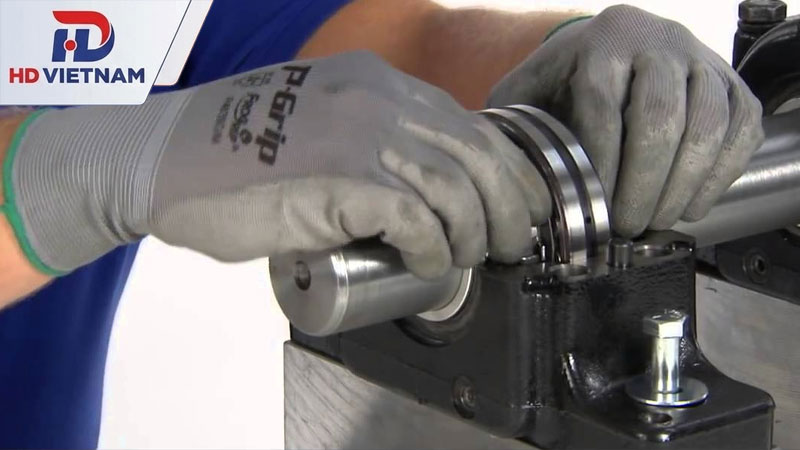

Bước 1: Lắp măng xông vào trục
Đặt măng xông (ống lót côn) vào vị trí giữa trục và vòng bi có lỗ côn, đảm bảo đúng chiều lắp theo thiết kế kỹ thuật.
Bước 2: Lắp vòng bi và đai ốc khóa
Đặt vòng bi lên măng xông, sau đó lắp đai ốc khóa và vòng đệm hãm theo đúng thứ tự.
Bước 3: Siết đai ốc tạo lực ép
Tiến hành siết đai ốc từ từ, giúp vòng bi trượt dần lên bề mặt côn của măng xông. Quá trình siết cần thực hiện từng bước nhỏ để đảm bảo lực phân bố đều.
Bước 4: Kiểm tra khe hở hướng tâm
Sau khi siết đạt mức ban đầu, cần kiểm tra khe hở hướng tâm của vòng bi bằng thước lá (feeler gauge) hoặc thiết bị đo chuyên dụng:
- Nếu khe hở còn quá lớn → tiếp tục siết nhẹ
- Nếu khe hở đạt tiêu chuẩn → dừng siết và cố định vị trí
Việc kiểm tra này giúp đảm bảo vòng bi vẫn còn độ hở làm việc cần thiết, tránh hiện tượng bó bi khi vận hành.
3. Quy trình tháo dỡ an toàn
Khi cần thay thế hoặc bảo trì, quy trình tháo măng xông cũng như cách tháo vòng bi khỏi trục phải được thực hiện đúng kỹ thuật để tránh làm hư hỏng thiết bị:
- Không dùng lực va đập trực tiếp lên trục hoặc vòng bi
- Sử dụng đai ốc rút hoặc dụng cụ chuyên dụng theo đúng thiết kế của măng xông
- Tháo từ từ, kiểm soát lực kéo để tránh làm trầy xước bề mặt trục
- Tránh làm hỏng ren trên đai ốc và măng xông trong quá trình tháo lắp
- Sau khi tháo, cần kiểm tra lại bề mặt trục để đảm bảo không bị biến dạng hoặc mài mòn bất thường
Quy trình tháo đúng cách giúp tái sử dụng trục và các chi tiết liên quan, giảm chi phí bảo trì đáng kể.
HD VIETNAM hy vọng bài viết trên đã cung cấp cho quý khách hàng và các kỹ sư cái nhìn toàn diện về cấu tạo, phân loại cũng như ứng dụng của măng xông bạc đạn trong sản xuất công nghiệp. Việc lựa chọn đúng chủng loại măng xông và tuân thủ quy trình lắp đặt chuẩn xác không chỉ giúp hệ thống máy móc vận hành ổn định, giảm thiểu rủi ro sự cố mà còn tối ưu hóa chi phí bảo dưỡng lâu dài.
