Cảo bạc đạn (vam tháo vòng bi) là dụng cụ cơ khí được thiết kế chuyên biệt nhằm hỗ trợ quá trình tháo lắp các chi tiết lắp ghép chặt như vòng bi, bánh răng hay puly trên trục máy một cách an toàn và chính xác. Nhờ khả năng tạo lực kéo đồng đều và kiểm soát hướng tác động, thiết bị này giúp hạn chế tối đa tình trạng cong trục, nứt vỡ hoặc biến dạng chi tiết trong quá trình bảo trì.
Cùng HD VIETNAM tìm hiểu rõ hơn cảo bạc đạn và cách tháo vòng bi bằng cảo đúng kỹ thuật, đơn giản nhưng đạt hiệu quả cao trong thực tế vận hành.
Cảo bạc đạn là gì? Tại sao phải dùng dụng cụ tháo bạc đạn chuyên dụng?

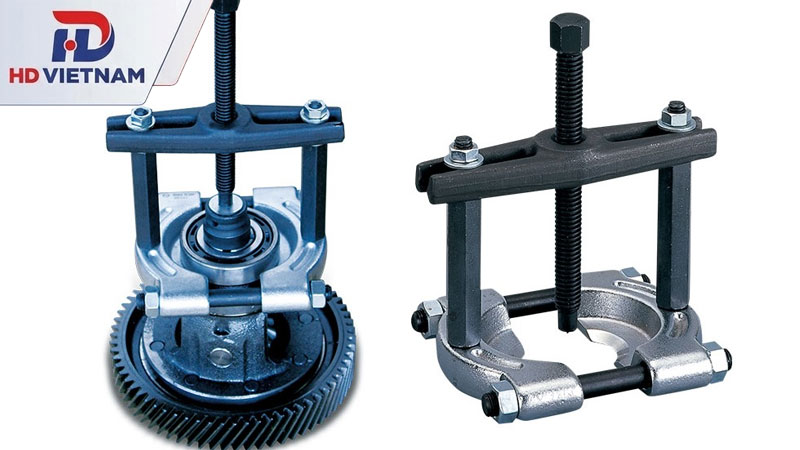

Cảo bạc đạn (còn gọi là vam tháo vòng bi) là một dụng cụ cơ khí chuyên dụng được thiết kế để tháo hoặc lắp vòng bi, bánh răng, puly và các chi tiết lắp chặt trên trục máy. Thay vì dùng lực gõ hoặc phương pháp thủ công dễ gây sai lệch, cảo giúp tạo lực kéo hoặc ép đều, kiểm soát chính xác quá trình tháo lắp, đảm bảo chi tiết được tách ra an toàn và đúng kỹ thuật.
Về bản chất, đây là thiết bị hỗ trợ quan trọng trong bảo trì cơ khí, đặc biệt với các vòng bi được lắp theo kiểu ép chặt (interference fit), vốn rất khó tháo nếu không có dụng cụ chuyên dụng.
Vì sao phải dùng dụng cụ tháo bạc đạn chuyên dụng?
- Bảo vệ trục và chi tiết máy khỏi hư hỏng: Khi dùng búa, đục hoặc các phương pháp thủ công, lực tác động không đồng đều rất dễ làm cong trục, mẻ bề mặt lắp ghép hoặc biến dạng vòng bi. Cảo bạc đạn tạo lực kéo/ép đồng tâm, giúp tháo chi tiết ra mà không làm tổn hại đến các bộ phận xung quanh.
- Tiết kiệm thời gian và công sức: So với việc xử lý thủ công, sử dụng cảo giúp rút ngắn đáng kể thời gian tháo lắp. Người vận hành không cần dùng lực lớn hay thao tác nhiều lần, từ đó tăng hiệu suất bảo trì và giảm thời gian dừng máy.
- Đảm bảo an toàn cho người thao tác: Việc dùng lực gõ mạnh hoặc dụng cụ không phù hợp có thể gây trượt tay, văng chi tiết hoặc tai nạn trong quá trình sửa chữa. Dụng cụ cảo chuyên dụng giúp kiểm soát lực tốt hơn, giảm rủi ro và đảm bảo an toàn khi làm việc với máy móc cơ khí.
Hướng dẫn cách tháo vòng bi bạc đạn bằng cảo đơn giản, đúng kỹ thuật
Xem thêm: Hướng dẫn chi tiết cách tháo vòng bi khỏi trục bằng các phương pháp an toàn
Bước 1: Chuẩn bị thiết bị và vệ sinh khu vực làm việc
Khi tiến hành tháo vòng bi, cần chuẩn bị đầy đủ dụng cụ và đảm bảo điều kiện làm việc an toàn:
- Lựa chọn cảo bạc đạn phù hợp với kích thước và tải trọng của vòng bi (ưu tiên cảo 3 chấu để lực kéo ổn định và đồng tâm hơn).
- Chuẩn bị thêm cờ lê, tay vặn, búa cao su (nếu cần hỗ trợ rung nhẹ).
- Làm sạch toàn bộ khu vực xung quanh ổ đỡ, loại bỏ bụi bẩn, dầu mỡ bám lâu ngày để tránh trượt dụng cụ khi thao tác.
- Nếu vòng bi bị oxy hóa hoặc rỉ sét, có thể xịt dung dịch tẩy rỉ chuyên dụng (như RP7 hoặc dung dịch tương đương) và chờ vài phút để giảm lực kẹt giữa các bề mặt lắp ghép.
Việc chuẩn bị kỹ ở bước này giúp giảm đáng kể lực kéo cần thiết trong quá trình tháo, đồng thời hạn chế hư hỏng trục.

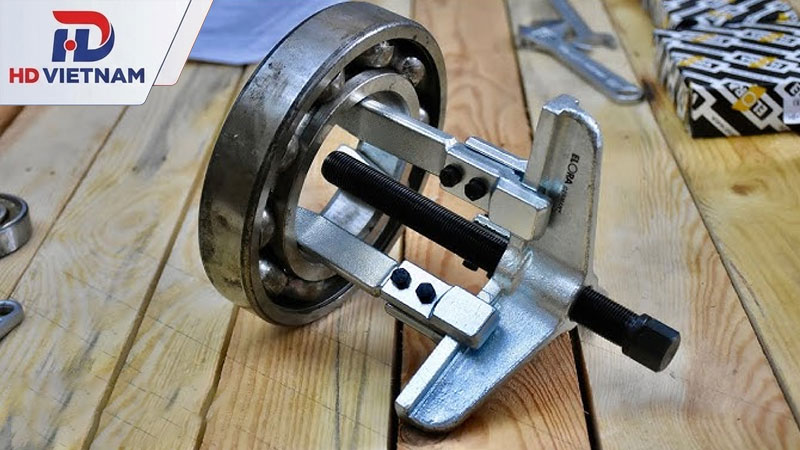

Bước 2: Lắp cố định chân cảo vào vòng bi
Sau khi đã vệ sinh và chuẩn bị xong, tiến hành cố định cảo vào vòng bi:
- Điều chỉnh các chấu cảo sao cho ôm chặt vào vòng ngoài hoặc vòng trong của bạc đạn, tùy theo vị trí lắp thực tế.
- Đảm bảo các chấu bám đều và chắc chắn, tránh lệch tâm khi bắt đầu tạo lực kéo.
- Căn chỉnh trục giữa của cảo trùng chính xác với tâm trục máy để đảm bảo lực tác động đi theo phương thẳng, không gây lệch hoặc xoắn trục.
- Kiểm tra lại độ chắc chắn của toàn bộ hệ thống cảo trước khi siết lực.
Đây là bước quan trọng quyết định độ an toàn của quá trình tháo, vì nếu lệch tâm có thể gây kẹt vòng bi hoặc làm hư bề mặt trục.

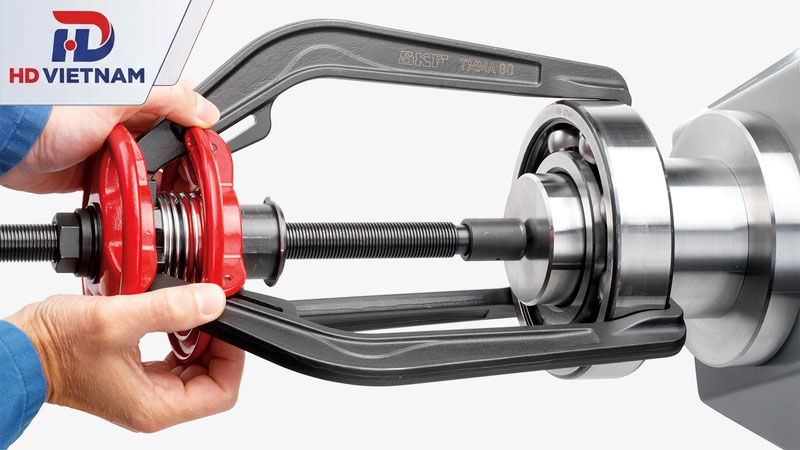

Bước 3: Tiến hành tháo vòng bi bằng cảo
Khi hệ thống đã được cố định đúng vị trí, bắt đầu quá trình tháo:
- Dùng tay vặn, cờ lê hoặc cần siết của cảo để từ từ xoay trục tâm.
- Tác động lực đều và tăng dần, tránh siết đột ngột vì có thể làm trượt chấu hoặc gây biến dạng vòng bi.
- Khi lực kéo được truyền đều, vòng bi sẽ dần tách khỏi trục theo hướng tịnh tiến.
- Nếu vòng bi bị kẹt nhẹ, có thể kết hợp rung nhẹ hoặc xịt thêm dung dịch bôi trơn để giảm ma sát.
Lưu ý: Không sử dụng lực giật mạnh hoặc va đập trong quá trình tháo, vì điều này có thể làm hỏng cả vòng bi lẫn trục máy.
Bước 4: Kiểm tra tình trạng trục và khu vực lắp sau khi tháo
Sau khi vòng bi đã được tháo ra hoàn toàn, cần thực hiện bước kiểm tra kỹ thuật:
- Kiểm tra bề mặt trục xem có dấu hiệu trầy xước, mòn, cong hoặc biến dạng không.
- Kiểm tra khu vực ổ đỡ để đảm bảo không còn dị vật, mạt kim loại hoặc lớp gỉ sét còn sót lại.
- Vệ sinh lại toàn bộ bề mặt trước khi tiến hành lắp vòng bi mới.
- Nếu phát hiện hư hỏng trên trục, cần xử lý hoặc gia công lại trước khi lắp đặt vòng bi mới để đảm bảo độ chính xác.

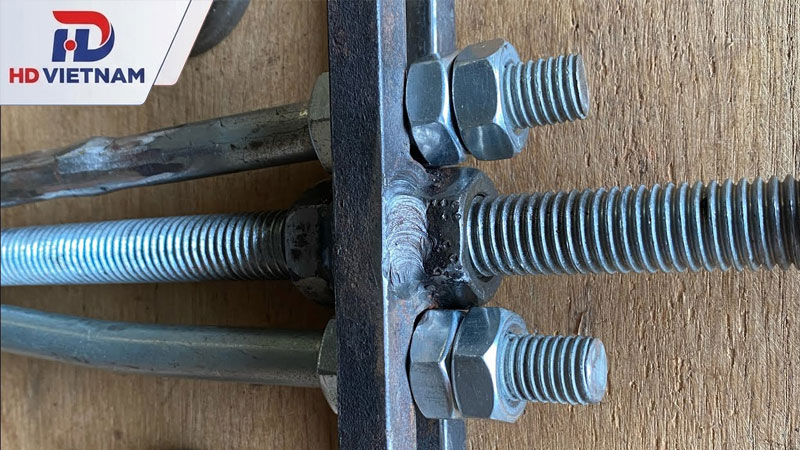

Cách làm cảo bạc đạn tự chế tại nhà
Vật liệu dễ tìm để chế cảo bạc đạn
Bạn có thể tận dụng các vật liệu có sẵn trong xưởng hoặc cửa hàng cơ khí:
- Bu lông cỡ lớn (M10 – M16) làm trục siết
- Thép chữ U hoặc thép V làm khung
- Thanh sắt nhỏ hoặc bản mã để làm chấu kéo
- Long đền, ê-cu, vòng đệm
- Cờ lê hoặc tay vặn để tạo lực siết
- Máy hàn hoặc kẹp cố định (nếu cần gia cố khung)
Nếu muốn đơn giản hơn, có thể tận dụng cả khung sắt cũ hoặc phụ kiện từ máy móc hỏng.
Cách chế cảo bạc đạn đơn giản tại nhà
Bước 1: Xác định kích thước bạc đạn cần tháo
Trước khi bắt đầu chế tạo, cần đo:
- Đường kính ngoài của bạc đạn
- Khoảng không gian xung quanh trục
- Vị trí có thể móc vào vòng bi (vòng ngoài hay vòng trong)
Việc đo chính xác giúp tránh làm cảo bị lệch tâm khi sử dụng.
Bước 2: Tạo khung cảo cơ bản
- Cắt thanh thép thành dạng chữ U hoặc khung tam giác
- Đảm bảo khung đủ cứng để chịu lực siết
- Khoan lỗ trung tâm để lắp bu lông trục
- Gia cố các mối nối bằng hàn hoặc bản mã nếu có
Khung càng chắc, lực kéo càng ổn định và ít bị cong khi thao tác.
Bước 3: Lắp trục siết trung tâm
- Luồn bu lông lớn qua lỗ trung tâm của khung
- Gắn ê-cu cố định ở mặt sau
- Đầu bu lông dùng để tỳ vào tâm trục máy
Khi vặn bu lông, lực sẽ tạo ra chuyển động kéo dần bạc đạn ra khỏi vị trí lắp.
Bước 4: Chế và gắn chấu kéo
- Sử dụng 2 hoặc 3 thanh thép nhỏ làm chấu
- Gắn chấu vào hai bên khung bằng bu lông
- Điều chỉnh để chấu ôm sát vào vòng bi
- Đảm bảo các chấu phân bố lực đều nhau
Nếu chỉ dùng 2 chấu, cần cân chỉnh thật kỹ để tránh lệch tâm khi kéo.
Bước 5: Hoàn thiện và kiểm tra độ chắc chắn
- Siết thử toàn bộ hệ thống
- Kiểm tra độ đối xứng của chấu
- Đảm bảo bu lông quay trơn, không bị kẹt
- Thử lực nhẹ trước khi áp dụng lên bạc đạn thật
Khi mọi thứ ổn định, dụng cụ tự chế đã sẵn sàng sử dụng.
HD VIETNAM hy vọng với những chia sẻ chi tiết trên đây, bạn đã hiểu rõ cảo bạc đạn là gì cũng như nắm vững cách tháo vòng bi bạc đạn bằng cảo sao cho đơn giản và an toàn nhất. Việc sở hữu một dụng cụ tháo bạc đạn phù hợp không chỉ giúp bạn tối ưu hóa thời gian sửa chữa mà còn bảo vệ tối đa tuổi thọ cho trục và các chi tiết máy móc quan trọng.
