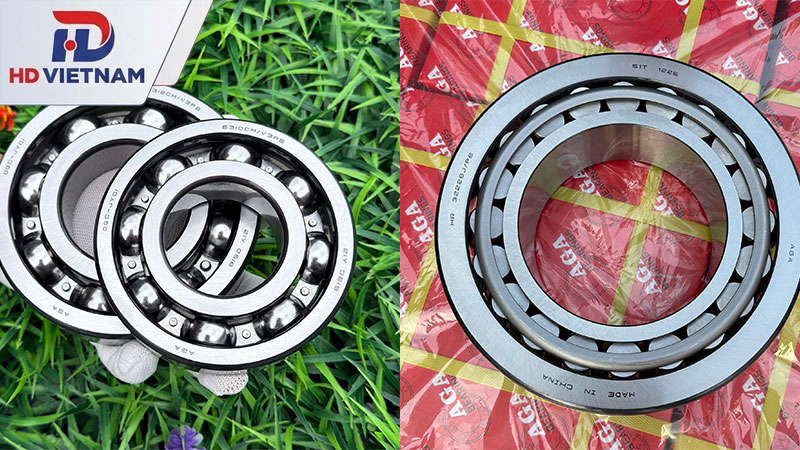

Vòng bi côn và vòng bi cầu có cấu tạo, khả năng chịu tải và phạm vi sử dụng khác nhau rõ rệt. Bạc đạn côn nổi bật với con lăn hình côn, phù hợp với tải trọng lớn và lực dọc trục, trong khi bạc đạn cầu sử dụng các viên bi tròn, cho độ ma sát thấp, vận hành êm và đáp ứng tốt ở tốc độ quay cao. Sự khác biệt về thiết kế khiến mỗi loại có ưu thế riêng trong từng điều kiện làm việc.
Nội dung dưới đây sẽ giúp HD VIETNAM phân tích cụ thể sự khác nhau giữa vòng bi côn và vòng bi cầu, từ cấu tạo, khả năng chịu tải đến ứng dụng thực tế.
Bảng so sánh chi tiết vòng bi côn và vòng bi cầu
Vòng bi côn và vòng bi cầu đều có nhiệm vụ giảm ma sát, hỗ trợ chuyển động quay và truyền tải lực giữa các chi tiết máy. Tuy hình dạng phần tử lăn tạo ra sự khác biệt rõ rệt về khả năng chịu tải, tốc độ, độ cứng và phạm vi sử dụng.
Bảng dưới đây giúp phân biệt nhanh hai loại bạc đạn này:
| Tiêu chí so sánh | Vòng bi côn | Vòng bi cầu |
| Phần tử lăn | Sử dụng các con lăn hình côn, có một đầu lớn và một đầu nhỏ. | Sử dụng các viên bi hình cầu. |
| Kiểu tiếp xúc | Tiếp xúc đường giữa con lăn và rãnh lăn, tạo diện tích tiếp xúc lớn. | Tiếp xúc điểm giữa viên bi và rãnh lăn, giúp giảm lực cản khi quay. |
| Khả năng chịu tải hướng kính | Cao, phù hợp với tải lớn và điều kiện làm việc nặng. | Tốt với tải nhẹ đến trung bình, tùy thiết kế và kích thước. |
| Khả năng chịu tải hướng trục | Rất tốt, đặc biệt khi làm việc với tải hỗn hợp hướng kính – hướng trục. | Có thể chịu tải dọc trục ở mức nhất định; khả năng cụ thể phụ thuộc loại vòng bi cầu. |
| Tải trọng kết hợp | Là thế mạnh nổi bật, có thể đồng thời tiếp nhận tải hướng kính và tải dọc trục lớn. | Có thể đáp ứng tải kết hợp nhưng thường phù hợp hơn với tải nhẹ và vừa. |
| Khả năng chịu va đập, tải động | Cao, nhờ diện tích tiếp xúc đường giúp phân bố tải trên con lăn tốt hơn. | Thấp hơn khi chịu tải va đập lớn do diện tích tiếp xúc giữa viên bi và rãnh lăn nhỏ. |
| Tốc độ quay | Tốc độ cho phép thường thấp hơn vòng bi cầu do cấu tạo con lăn và ma sát lớn hơn. | Tốt, đặc biệt phù hợp với các ứng dụng cần tốc độ quay cao và vận hành êm. |
| Độ cứng của cụm ổ | Cao, thích hợp với hệ thống cần độ cứng và khả năng định vị trục tốt. | Thấp hơn vòng bi côn trong các ứng dụng tải lớn, nhưng có ưu thế về độ linh hoạt và vận hành nhẹ. |
| Khả năng định vị trục | Tốt; có thể điều chỉnh khe hở hoặc tải trước (preload) để kiểm soát độ rơ dọc trục. | Tùy chủng loại; vòng bi cầu thông thường có khả năng định vị ở mức cơ bản, trong khi loại tiếp xúc góc có khả năng chịu tải dọc trục tốt hơn. |
| Khả năng chịu lệch trục | Nhạy với sai lệch lắp đặt; cần căn chỉnh chính xác để tránh phân bố tải không đều. | Một số loại có khả năng thích ứng tốt hơn với sai lệch, đặc biệt là vòng bi cầu tự lựa. |
| Cấu tạo | Gồm vòng trong (cone), vòng ngoài (cup), con lăn côn và vòng cách. | Gồm vòng trong, vòng ngoài, các viên bi và vòng cách; một số loại có thêm phớt hoặc tấm chắn. |
| Khả năng tháo lắp | Vòng trong và vòng ngoài thường tách rời, thuận tiện cho việc lắp ráp, điều chỉnh hoặc thay thế từng cụm. | Phần lớn là kết cấu liền cụm, không tách rời như vòng bi côn thông dụng. |
| Điều chỉnh khe hở | Có thể điều chỉnh độ rơ trong quá trình lắp đặt, đồng thời thiết lập preload phù hợp với yêu cầu vận hành. | Thông thường sử dụng khe hở trong đã được xác định theo thiết kế; một số loại chuyên dụng có thể điều chỉnh preload. |
| Ma sát khi vận hành | Thường cao hơn vòng bi cầu do tiếp xúc đường và cấu tạo con lăn. | Thấp, giúp giảm tổn hao cơ học và phù hợp với chuyển động quay nhanh. |
| Độ êm khi chạy | Hoạt động ổn định dưới tải lớn nhưng có thể không êm bằng vòng bi cầu ở tốc độ cao. | Quay tương đối êm, độ rung thấp nếu được lựa chọn, lắp đặt và bôi trơn đúng. |
| Tuổi thọ | Có khả năng đạt tuổi thọ cao trong điều kiện tải nặng nếu được căn chỉnh, bôi trơn và bảo dưỡng phù hợp. | Tuổi thọ tốt trong phạm vi tải và tốc độ thiết kế, đặc biệt ở các ứng dụng tải nhẹ đến trung bình. |
| Khả năng chịu tải trọng lớn | Rất tốt, là lựa chọn ưu tiên cho các cụm chịu tải nặng. | Hạn chế hơn về tải trọng so với vòng bi côn có cùng kích thước lắp đặt. |
| Ứng dụng điển hình | Cụm bánh xe ô tô, hộp số, trục truyền động, máy móc công nghiệp nặng, thiết bị xây dựng, máy nông nghiệp. | Động cơ điện, quạt, máy bơm, thiết bị điện, xe đạp và nhiều máy móc cần tốc độ quay cao. |
| Mức độ phù hợp với môi trường tải nặng | Rất phù hợp, đặc biệt khi xuất hiện đồng thời tải hướng kính, tải dọc trục và lực va đập. | Phù hợp hơn với tải nhẹ hoặc trung bình và điều kiện vận hành ít khắc nghiệt. |
| Chi phí vận hành | Có thể tối ưu cho hệ thống tải nặng nhờ khả năng chịu lực và độ bền cao, nhưng yêu cầu căn chỉnh, bôi trơn đúng kỹ thuật. | Thường dễ lựa chọn, lắp đặt và thay thế; thích hợp cho các hệ thống cần giảm ma sát và vận hành tốc độ cao. |
| Lựa chọn khi ưu tiên | Tải lớn, độ cứng cao, tải hỗn hợp, khả năng chịu va đập và định vị trục. | Tốc độ cao, ma sát thấp, vận hành êm, thiết kế nhỏ gọn và tải nhẹ đến trung bình. |
Ứng dụng tương ứng với mỗi loại
Việc lựa chọn giữa vòng bi côn và vòng bi cầu không chỉ dựa vào kích thước hay tải trọng danh nghĩa mà còn phụ thuộc vào tốc độ quay, hướng lực, độ cứng cần thiết và điều kiện làm việc của thiết bị. Mỗi loại có ưu thế riêng, vậy nên xác định đúng yêu cầu của cụm máy ngay từ đầu sẽ giúp hạn chế quá tải, giảm hao mòn và tránh phải thay thế vòng bi sớm.

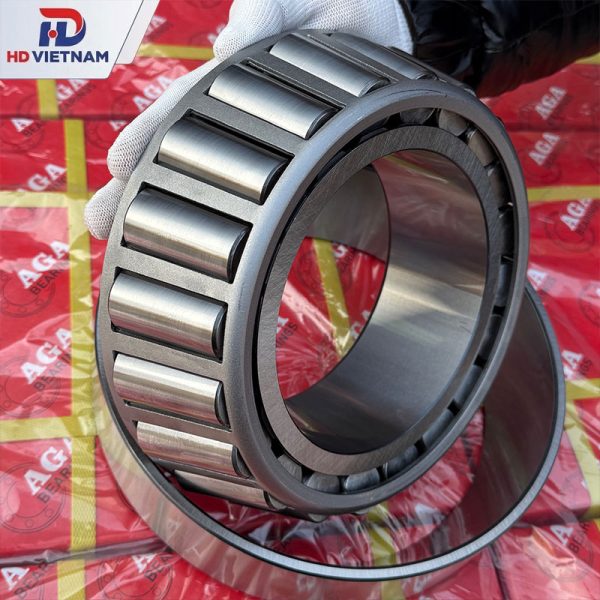

Khi nào nên chọn vòng bi côn?
Vòng bi côn phù hợp với những vị trí vừa chịu tải hướng kính lớn vừa xuất hiện tải dọc trục đáng kể. Nhờ con lăn hình côn và góc tiếp xúc được thiết kế theo từng ứng dụng, loại bạc đạn này có thể phân bố lực trên diện tích tiếp xúc tương đối lớn, tạo độ cứng cao và duy trì khả năng định vị trục tốt.
Đặc biệt, vòng bi côn nên được ưu tiên khi cụm truyền động thường xuyên chịu tải nặng, lực va đập hoặc tải thay đổi trong quá trình vận hành. Loại ổ lăn này cũng thường được lắp theo cặp để kiểm soát tải dọc trục theo hai chiều và điều chỉnh khe hở hoặc preload phù hợp.
Một số trường hợp điển hình nên sử dụng vòng bi côn:
- Cụm bánh xe và moay-ơ ô tô: chịu đồng thời tải từ trọng lượng xe, lực truyền động, lực phanh và lực tác động theo phương dọc trục.
- Hộp số và trục truyền động: thích hợp với các vị trí phát sinh tải hỗn hợp và yêu cầu trục được định vị ổn định.
- Máy móc công nghiệp nặng: dùng trong thiết bị khai thác, máy nghiền, máy cán, hệ thống truyền động và các cụm máy có tải trọng lớn.
- Máy nông nghiệp: phù hợp với máy kéo, máy gặt và thiết bị làm việc ngoài đồng, nơi tải thường thay đổi và có thể xuất hiện rung động hoặc va đập.
- Thiết bị xây dựng: có thể sử dụng ở các cụm truyền động, bánh xe hoặc cơ cấu quay của máy hoạt động dưới tải cao.
- Các cơ cấu cần độ cứng và khả năng định vị trục: đặc biệt hữu ích khi độ rơ dọc trục cần được kiểm soát trong quá trình lắp đặt.
Tuy vòng bi côn không phải lựa chọn tối ưu cho mọi ứng dụng tốc độ cao. Do sử dụng con lăn và tiếp xúc đường, ma sát thường cao hơn vòng bi cầu. Khi thiết bị yêu cầu tốc độ quay rất lớn, tải không quá cao và ưu tiên độ êm, cần cân nhắc sang loại vòng bi khác phù hợp hơn.

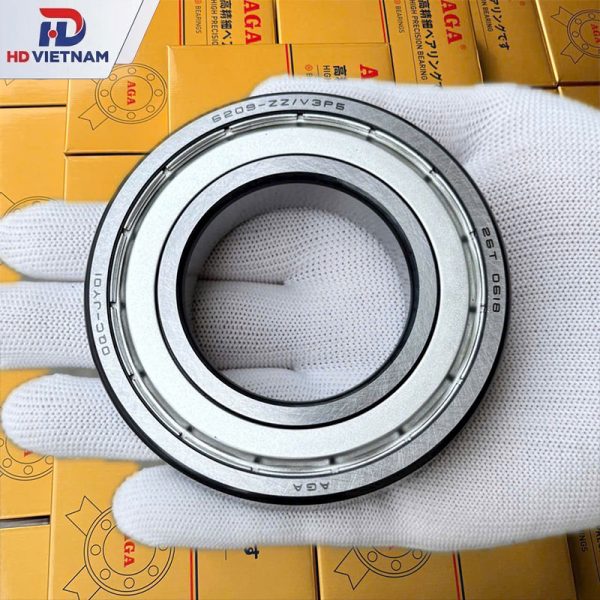

Khi nào nên chọn vòng bi cầu?
Vòng bi cầu là lựa chọn phổ biến khi hệ thống cần tốc độ quay cao, ma sát thấp, vận hành êm và kết cấu gọn. Các viên bi hình cầu tạo ra vùng tiếp xúc nhỏ với rãnh lăn, nhờ đó lực cản khi chuyển động tương đối thấp hơn so với nhiều loại ổ lăn sử dụng con lăn.
Loại bạc đạn này đặc biệt thích hợp với các thiết bị có tải nhẹ đến trung bình. Tùy thiết kế, vòng bi cầu có thể đảm nhận tải hướng kính, tải dọc trục hoặc tải kết hợp. Trước khi lựa chọn cần xác định chính xác loại vòng bi cầu, thay vì mặc định mọi loại đều có khả năng chịu lực giống nhau.
Vòng bi cầu thường được lựa chọn cho các ứng dụng như:
- Động cơ điện: phù hợp với yêu cầu quay liên tục, tốc độ tương đối cao và độ rung thấp.
- Quạt và máy bơm: tận dụng ưu điểm ma sát thấp, vận hành êm và kích thước nhỏ gọn.
- Thiết bị điện, máy móc dân dụng: thích hợp với các cơ cấu quay có tải không quá lớn.
- Xe đạp và phương tiện cơ khí nhỏ: thường được sử dụng tại các vị trí cần chuyển động nhẹ và ổn định.
- Máy công cụ, thiết bị tự động hóa: có thể đáp ứng các cơ cấu cần tốc độ quay cao và độ chính xác chuyển động tốt khi lựa chọn đúng cấp vòng bi.
- Các cụm máy có không gian lắp đặt hạn chế: thiết kế nhỏ gọn giúp dễ bố trí trong nhiều kết cấu cơ khí.
Với những hệ thống tải rất lớn, thường xuyên chịu va đập hoặc phát sinh lực dọc trục cao, vòng bi cầu thông thường có thể không phải phương án tối ưu. Khi đó, vòng bi côn hoặc một loại ổ lăn chuyên dụng khác sẽ phù hợp hơn.
Trên đây là toàn bộ thông tin so sánh chi tiết giữa vòng bi côn và vòng bi cầu về cấu tạo, khả năng chịu tải cũng như ứng dụng thực tế. Hy vọng bài viết đã cung cấp những kiến thức hữu ích, giúp bạn dễ dàng lựa chọn được loại bạc đạn phù hợp nhất với hệ thống máy móc của mình.
