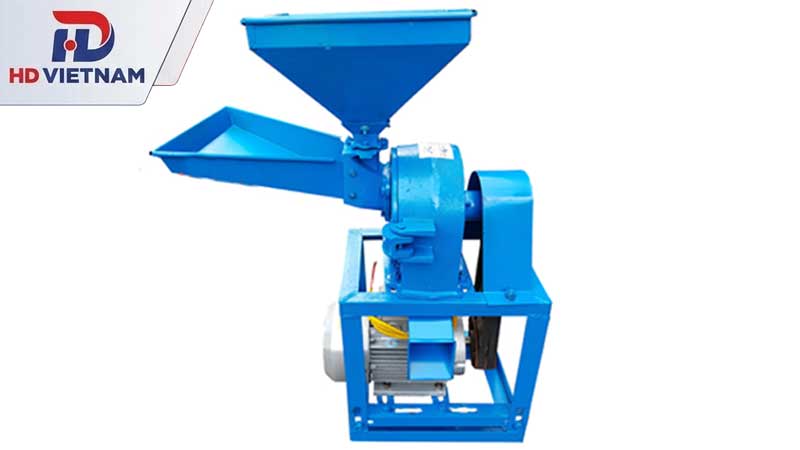

Máy nghiền cám ngày càng được sử dụng phổ biến tại các hộ chăn nuôi và trang trại nhờ khả năng xử lý nhanh nhiều loại nguyên liệu như ngô, thóc, sắn, đậu tương thành bột cám phục vụ phối trộn thức ăn.
Tuy để máy hoạt động bền bỉ, hạn chế rung lắc và tránh phát sinh sự cố trong quá trình nghiền, người dùng cần nắm rõ cấu tạo, nguyên lý vận hành và các vị trí vòng bi cần kiểm tra, tra mỡ, bảo dưỡng định kỳ. Nội dung dưới đây sẽ giúp bà con hiểu rõ từng bộ phận và cách chăm sóc vòng bi đúng cách.
Cấu tạo chi tiết và nguyên lý hoạt động của máy nghiền cám
Máy nghiền cám được thiết kế theo cơ chế đập và nghiền nguyên liệu khô bằng hệ thống búa kết hợp mặt sàng. Tùy từng model, cấu tạo có thể thay đổi về số lượng búa, kích thước mặt sàng, công suất động cơ hoặc năng suất nghiền, nhưng các bộ phận chính nhìn chung khá tương đồng.

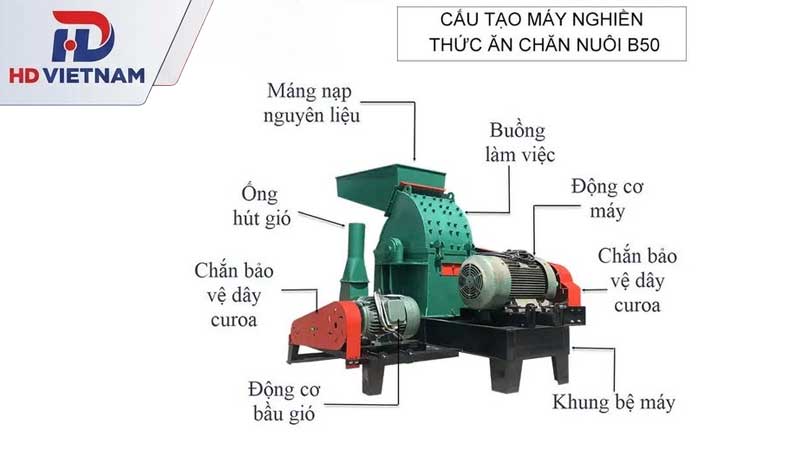

1. Cấu tạo cơ bản của máy nghiền cám
| Bộ phận | Cấu tạo và chức năng |
| Phễu nạp nguyên liệu | Có dạng phễu, dùng để đưa ngô, thóc, đậu tương, sắn khô, trấu… vào buồng nghiền. Một số máy có cửa điều tiết giúp kiểm soát lượng nguyên liệu đi xuống, hạn chế tình trạng cấp quá nhiều gây nghẹt máy. |
| Buồng nghiền | Là khu vực diễn ra quá trình đập và làm nhỏ nguyên liệu. Bên trong thường bố trí hệ thống búa quay với tốc độ cao kết hợp mặt sàng. |
| Búa nghiền | Được gắn trên trục quay, tạo lực va đập mạnh để làm vỡ và nghiền nguyên liệu thành các hạt nhỏ hơn. Số lượng búa tùy từng model. |
| Mặt sàng | Tấm kim loại có nhiều lỗ với kích thước xác định, có nhiệm vụ phân loại kích thước hạt. Chỉ những phần nguyên liệu đạt độ nhỏ phù hợp mới đi qua sàng để trở thành thành phẩm. |
| Trục quay | Nhận chuyển động từ động cơ thông qua hệ thống truyền động, đồng thời kéo theo cụm búa hoạt động bên trong buồng nghiền. |
| Động cơ | Cung cấp công suất cho toàn bộ hệ thống. Các dòng máy gia đình thường sử dụng điện 220V, trong khi máy công suất lớn có thể dùng điện 3 pha. |
| Bộ phận truyền động | Tùy thiết kế có thể gồm dây curoa, puly và các chi tiết liên kết giữa động cơ với trục nghiền, giúp truyền chuyển động đến cụm búa. |
| Cửa xả thành phẩm | Đưa phần nguyên liệu đã đạt kích thước qua mặt sàng ra ngoài. Cửa xả thường được bố trí dốc để bột cám thoát nhanh, thuận tiện thu gom. |
| Khung máy | Là phần chịu lực, giữ động cơ và các cụm chi tiết cố định trong quá trình vận hành. Khung chắc chắn giúp hạn chế rung lắc khi máy hoạt động. |
| Thiết bị bảo vệ điện | Một số model được trang bị aptomat hoặc thiết bị bảo vệ tương ứng nhằm hỗ trợ ngắt nguồn khi xảy ra quá tải, sụt áp hoặc sự cố điện. |
Trong đó, búa nghiền và mặt sàng là hai bộ phận trực tiếp quyết định quá trình làm nhỏ nguyên liệu. Kích thước lỗ sàng càng nhỏ thì thành phẩm thường càng mịn, nhưng tốc độ thoát liệu và năng suất thực tế cũng có thể thay đổi. Cần chọn mặt sàng phù hợp với loại nguyên liệu và mục đích sử dụng.

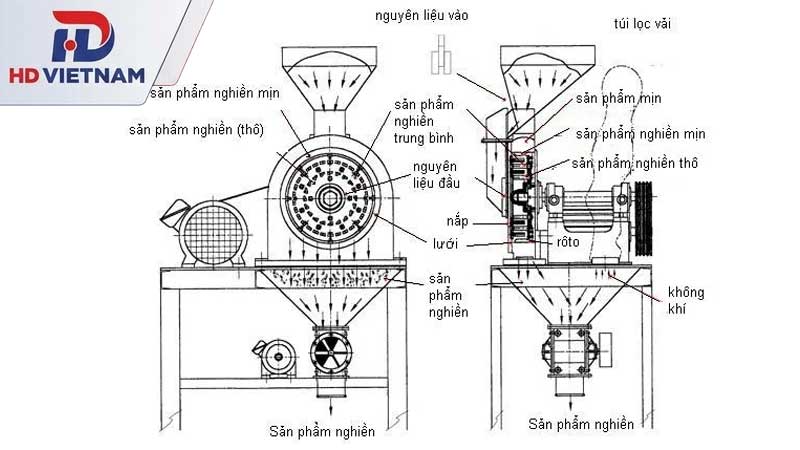

2. Nguyên lý hoạt động
Máy nghiền cám vận hành chủ yếu dựa trên lực va đập của búa quay tốc độ cao kết hợp với quá trình ma sát và sàng lọc. Quy trình cơ bản diễn ra như sau:
- Bước 1: Nạp nguyên liệu
Nguyên liệu khô như ngô, thóc, đậu tương, sắn hoặc trấu được đưa vào phễu nạp. Cửa điều tiết giúp kiểm soát lượng nguyên liệu đi xuống buồng nghiền, tránh cấp quá nhanh khiến động cơ bị quá tải hoặc buồng nghiền bị tắc.
- Bước 2: Búa nghiền tạo lực đập
Khi khởi động, động cơ truyền chuyển động đến trục nghiền làm hệ thống búa quay với tốc độ cao. Nguyên liệu đi vào buồng nghiền sẽ bị các búa liên tục va đập, làm vỡ và phân tách thành những phần nhỏ hơn.
- Bước 3: Nguyên liệu tiếp tục được làm nhỏ
Các hạt chưa đạt kích thước yêu cầu tiếp tục chuyển động trong buồng nghiền và chịu thêm lực va đập, ma sát với các chi tiết bên trong. Quá trình này diễn ra liên tục cho đến khi kích thước nguyên liệu đủ nhỏ.
- Bước 4: Sàng lọc thành phẩm
Khi hạt nguyên liệu đạt kích thước phù hợp với lỗ mặt sàng, chúng sẽ đi qua sàng và trở thành bột cám thành phẩm. Những phần còn quá lớn chưa thể lọt qua sẽ tiếp tục được búa nghiền xử lý cho đến khi đạt yêu cầu.
- Bước 5: Thu thành phẩm
Bột sau khi qua mặt sàng được dẫn xuống cửa xả và thu gom vào bao hoặc dụng cụ chứa. Thành phẩm có thể sử dụng trực tiếp để phối trộn thức ăn hoặc tiếp tục đưa vào công đoạn ép cám viên.
Lưu ý: Không nên cho nguyên liệu vào máy quá nhanh hoặc vượt quá khả năng xử lý của thiết bị. Trước khi vận hành cần kiểm tra nguồn điện, mặt sàng và tình trạng các bộ phận chuyển động; sau khi nghiền nên để máy chạy không tải trong khoảng 1–2 phút để đẩy phần nguyên liệu còn sót ra ngoài, đồng thời vệ sinh và bảo dưỡng định kỳ.
Các vị trí vòng bi quan trọng trong máy nghiền cám
Vòng bi trong máy nghiền cám có nhiệm vụ đỡ trục, giảm ma sát và giúp các cụm quay duy trì chuyển động ổn định. Do máy thường làm việc với tốc độ quay cao, rung động và nhiều bụi nguyên liệu, các ổ đỡ cần được kiểm tra thường xuyên để phát hiện sớm hiện tượng nóng, kêu hoặc rung bất thường. Tùy thiết kế từng model, vị trí và loại vòng bi có thể khác nhau, nhưng thường tập trung ở các cụm sau:
| Vị trí vòng bi | Vai trò | Dấu hiệu cần kiểm tra |
| Vòng bi trục nghiền | Đỡ trục chính mang cụm búa, giúp trục quay ổn định khi búa liên tục đập nguyên liệu. Đây thường là vị trí cần được ưu tiên kiểm tra. | Trục rung, máy phát tiếng kêu, vòng bi nóng bất thường hoặc xuất hiện độ rơ. |
| Vòng bi hai đầu trục | Giữ trục đúng vị trí và hỗ trợ phân bổ tải trong quá trình quay. Một số máy bố trí ổ bi ở hai phía của trục nghiền. | Rung lắc tăng, trục quay không đều, phát tiếng ù hoặc tiếng lạo xạo. |
| Vòng bi tại cụm truyền động | Hỗ trợ các trục liên quan đến hệ thống truyền động ở những thiết kế có bố trí ổ đỡ riêng. | Dây curoa, puly rung bất thường; tiếng ồn tăng khi máy chạy. |
| Vòng bi trong cụm động cơ | Nằm bên trong động cơ điện, có nhiệm vụ đỡ trục rotor và duy trì chuyển động quay của motor. | Động cơ phát tiếng ồn, nóng nhanh, rung hoặc quay không ổn định. |
Lưu ý khi kiểm tra và thay vòng bi máy nghiền cám
Không nên lựa chọn bạc đạn chỉ dựa vào kích thước bên ngoài. Cần đối chiếu mã vòng bi, đường kính trong, đường kính ngoài, độ dày, kiểu nắp/phớt và yêu cầu tải của vị trí lắp đặt. Chẳng hạn, dòng vòng bi cầu rãnh sâu được sử dụng phổ biến trong nhiều ứng dụng nhờ khả năng chịu tải hướng kính và tải dọc trục ở mức phù hợp; HD VIETNAM hiện cung cấp nhiều mã vòng bi cầu như 6000, 6001, 6002, 6003…
Với những vị trí chịu tải lớn hoặc yêu cầu khả năng tự lựa, cần căn cứ thiết kế thực tế của máy và thông số vòng bi nguyên bản để lựa chọn đúng chủng loại, không nên tự ý thay sang một loại khác chỉ vì có kích thước tương đương.
Lời khuyên: Vòng bi không phải lúc nào cũng là nguyên nhân duy nhất gây rung hoặc nóng máy. Trước khi thay mới, nên kiểm tra đồng thời độ đồng tâm của trục, tình trạng búa nghiền, độ cân bằng rotor, dây curoa và cách lắp đặt ổ đỡ. Việc bảo dưỡng đúng lịch sẽ giúp hạn chế sự cố bất ngờ và duy trì máy nghiền hoạt động ổn định.
Nếu cần tìm vòng bi phù hợp cho máy nghiền cám, bạn có thể tham khảo danh mục vòng bi cầu AGA hoặc vòng bi tang trống AGA. Khi đặt hàng, nên cung cấp mã vòng bi cũ hoặc kích thước d × D × B để được đối chiếu chính xác trước khi thay thế.
