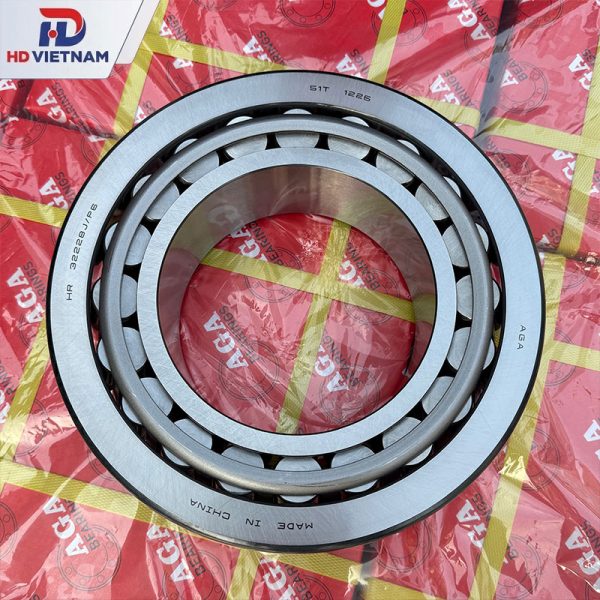

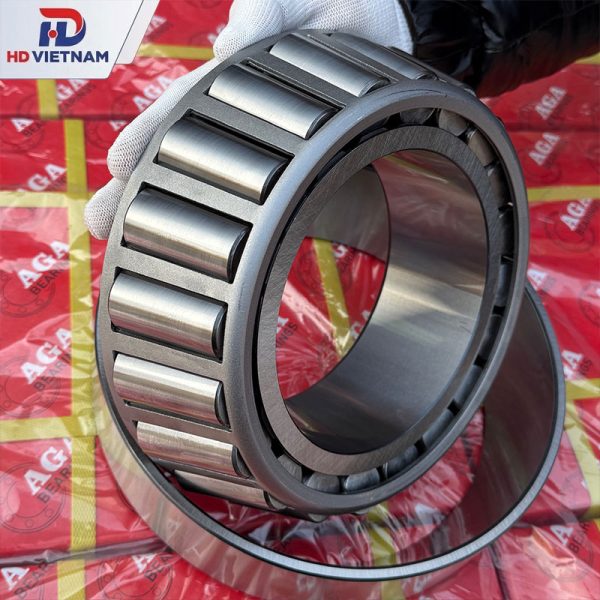

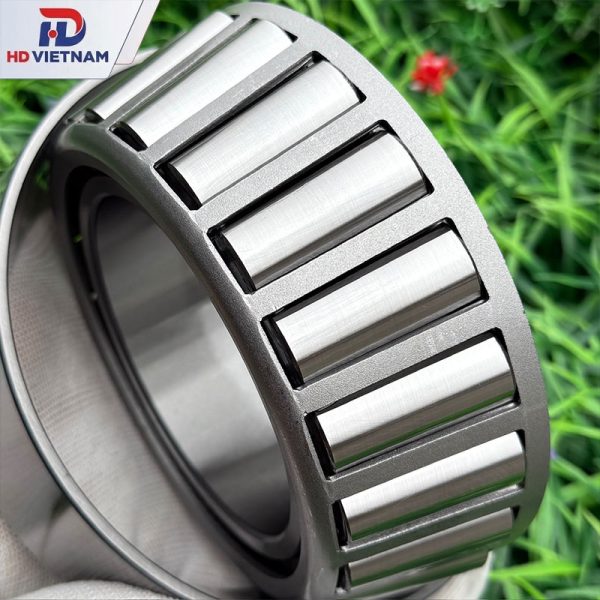

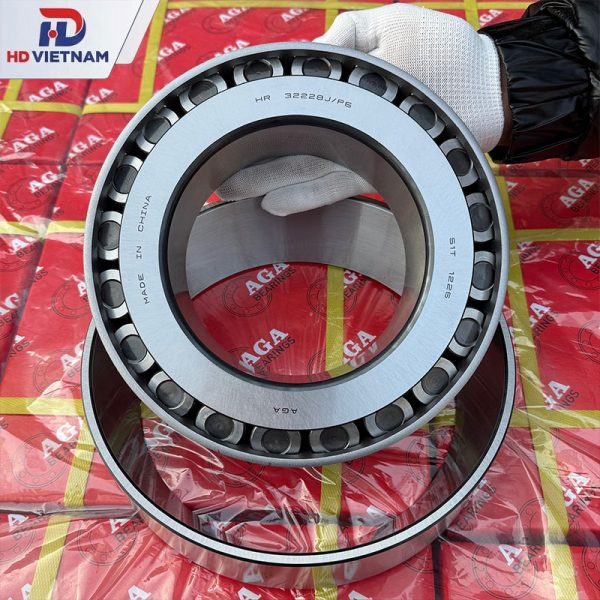

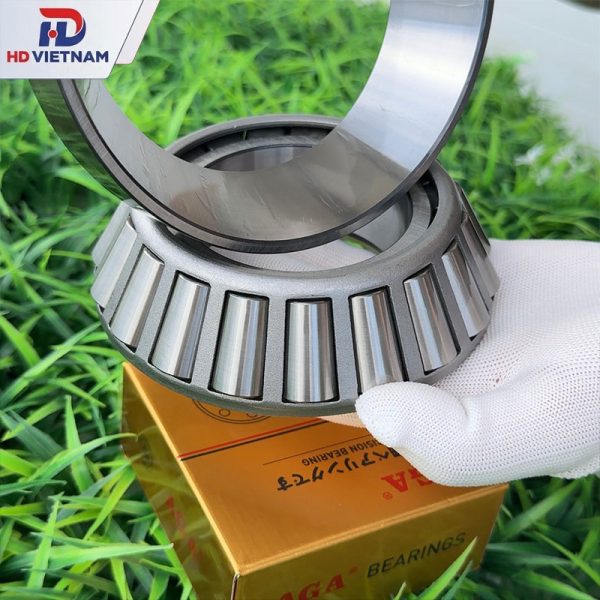

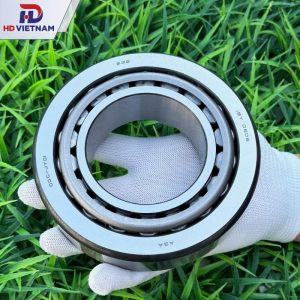

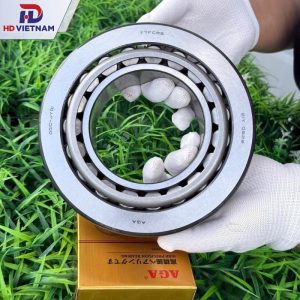

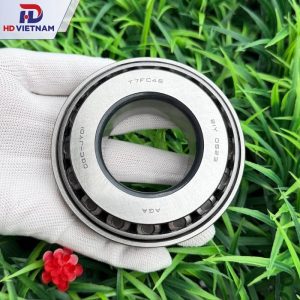

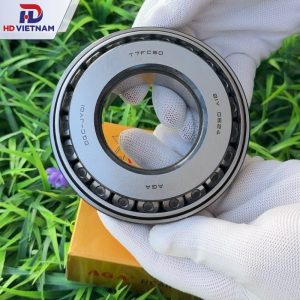

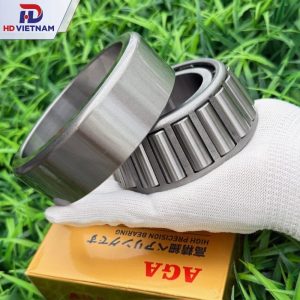

Vòng bi côn là một trong những loại bạc đạn được sử dụng phổ biến trong máy móc công nghiệp nhờ khả năng chịu tải kết hợp và kết cấu con lăn hình côn đặc trưng.
Không chỉ hỗ trợ trục quay ổn định, loại vòng bi này còn góp phần giảm ma sát, phân bổ tải trọng và duy trì độ chính xác của cụm truyền động. Vòng bi côn có tác dụng gì và giữ vai trò như thế nào trong hệ thống truyền động? Hãy cùng HD VIETNAM tìm hiểu qua nội dung dưới đây.
1. Chịu đồng thời tải trọng hướng kính và tải trọng dọc trục lớn
Đây là một trong những ưu điểm quan trọng nhất của vòng bi côn. Con lăn hình côn và rãnh lăn được bố trí theo một góc xác định, vì vậy lực tác động lên ổ lăn không chỉ được tiếp nhận theo phương hướng kính mà còn có thể truyền theo phương dọc trục. Nhờ đó, một cụm vòng bi côn có thể đảm nhiệm đồng thời hai thành phần tải thay vì chỉ tập trung vào một phương lực.
Khi trục quay và chịu tải, con lăn hình côn lăn trên các bề mặt của vòng trong và vòng ngoài. Hình học của cụm lăn giúp phân bố lực trên vùng tiếp xúc tương đối rộng, từ đó giảm tập trung ứng suất tại một điểm. Góc tiếp xúc càng phù hợp với điều kiện tải, khả năng tiếp nhận thành phần lực dọc trục càng được cải thiện, trong khi thiết kế tổng thể vẫn phải bảo đảm yêu cầu về tốc độ, ma sát và tuổi thọ.
Đặc tính này đặc biệt hữu ích ở các cơ cấu mà tải hướng kính và lực dọc trục xuất hiện cùng lúc, chẳng hạn như cụm bánh xe, hộp số, trục truyền động, máy công nghiệp nặng và nhiều thiết bị cơ khí có tải thay đổi. Thay vì phải bố trí nhiều loại ổ lăn riêng biệt để xử lý từng phương lực, vòng bi côn có thể đảm nhiệm phần lớn yêu cầu tải trong cùng một cụm nếu thiết kế cho phép.
Một ưu điểm khác là vòng bi côn có thể lắp theo cặp để đáp ứng yêu cầu chịu lực theo hai chiều dọc trục. Tùy cấu hình, các ổ có thể được bố trí đối mặt, lưng đối lưng hoặc cùng chiều. Việc lựa chọn cách sắp xếp, khe hở và preload phải dựa trên tải tác dụng, độ cứng mong muốn và điều kiện vận hành thực tế.
Tham khảo thêm: Bảng tra thông số bạc đạn côn/ vòng bi côn chuẩn
2. Định vị trục và giữ độ chính xác chuyển động quay
Bên cạnh chức năng chịu lực, vòng bi côn còn đóng vai trò quan trọng trong việc duy trì vị trí tương đối của trục đối với vỏ máy. Đặc biệt trong các cụm truyền động như hộp số, cụm bánh răng hoặc trục quay chịu tải lớn, việc kiểm soát chuyển động dọc trục và độ rơ của trục có ảnh hưởng trực tiếp đến độ chính xác cũng như độ ổn định của toàn bộ cơ cấu.
Do vòng trong, vòng ngoài và con lăn được tạo hình theo dạng côn, vòng bi có thể được điều chỉnh khe hở bên trong hoặc tải trước (preload) khi lắp đặt. Đây là điểm khác biệt quan trọng so với nhiều loại vòng bi không cho phép điều chỉnh theo cách tương tự.
Khi thiết lập đúng, vòng bi giúp:
- Hạn chế độ rơ dọc trục của trục quay.
- Giữ khoảng cách tương đối ổn định giữa các chi tiết truyền động.
- Duy trì vị trí làm việc của bánh răng và các bộ phận liên kết.
- Hạn chế chuyển động lệch hướng của trục khi chịu tải.
- Giảm nguy cơ rung, đảo hoặc dao động bất thường trong quá trình quay.
Đối với các hệ thống có yêu cầu cao về độ chính xác, việc kiểm soát khe hở đặc biệt quan trọng. Nếu khe hở quá lớn, trục có thể xuất hiện độ rơ, gây rung động hoặc làm thay đổi vị trí tương đối của các chi tiết. Ngược lại, nếu preload quá cao, lực ma sát và nhiệt phát sinh có thể tăng, làm giảm tuổi thọ ổ lăn.
Vì mục tiêu không phải là siết vòng bi càng chặt càng tốt mà là thiết lập khe hở hoặc tải trước phù hợp với thông số thiết kế của nhà sản xuất và điều kiện vận hành thực tế.
Khi được căn chỉnh chính xác, vòng bi côn giúp hệ thống truyền động duy trì chuyển động quay ổn định hơn. Điều này đặc biệt có ý nghĩa đối với những cơ cấu mà sự thay đổi nhỏ về vị trí trục cũng có thể ảnh hưởng đến độ ăn khớp bánh răng, độ đồng tâm hoặc độ rung của máy.
3. Tăng cường khả năng chịu lực va đập và tải trọng động
Vòng bi côn cũng phù hợp với nhiều cơ cấu thường xuyên xuất hiện tải trọng động, rung động hoặc lực thay đổi đột ngột. Nguyên nhân chủ yếu đến từ đặc điểm tiếp xúc theo đường giữa con lăn và rãnh lăn. So với tiếp xúc điểm điển hình của vòng bi cầu, vùng tiếp xúc của con lăn côn có diện tích phân bố tải lớn hơn, giúp hạn chế hiện tượng tập trung ứng suất khi ổ phải tiếp nhận tải cao.
Khi máy móc hoạt động, tải trọng thực tế không phải lúc nào cũng duy trì ở một mức cố định. Quá trình khởi động, dừng máy, thay đổi tốc độ, thay đổi hướng tải hoặc tác động từ bên ngoài có thể tạo ra các xung lực và tải trọng động. Với kết cấu con lăn côn, lực được truyền qua vùng tiếp xúc theo chiều dài con lăn thay vì tập trung chủ yếu tại một điểm nhỏ.
Nhờ đó, ứng suất trên các bề mặt tiếp xúc có thể được phân bổ hợp lý hơn, hỗ trợ giảm nguy cơ mài mòn cục bộ và biến dạng bề mặt khi vòng bi làm việc dưới tải nặng. Đây là lý do bạc đạn côn thường xuất hiện trong những thiết bị phải chịu điều kiện làm việc tương đối khắc nghiệt như máy khai thác, máy cán, thiết bị xây dựng, máy nông nghiệp, hệ thống truyền động và cụm bánh xe.
Tuy khả năng chịu tải động của vòng bi côn không có nghĩa là ổ có thể chịu mọi dạng va đập mà không bị ảnh hưởng. Tải va đập quá lớn, sai lệch lắp đặt, bôi trơn không phù hợp hoặc preload không chính xác vẫn có thể gây hư hỏng sớm cho con lăn và rãnh lăn. Khi thiết kế hệ thống, cần tính đến cả tải tĩnh, tải động, mức độ rung và điều kiện làm việc thực tế thay vì chỉ dựa vào tải trọng danh nghĩa.
4. Tối ưu hóa hiệu suất truyền động và giảm ma sát
Vòng bi côn góp phần duy trì chuyển động quay ổn định giữa trục và các bộ phận đỡ nhờ hệ thống con lăn hình côn, vòng trong và vòng ngoài được thiết kế đồng bộ. Khi trục quay, các con lăn lăn trên rãnh thay vì tạo ra chuyển động trượt trực tiếp giữa các bề mặt kim loại. Nhờ đó, lực cản trong quá trình vận hành được kiểm soát tốt hơn, đặc biệt khi vòng bi được lựa chọn đúng tải trọng, tốc độ và điều kiện bôi trơn.
Đặc biệt, hình dạng côn của con lăn giúp tải trọng được phân bố tương đối đều trên vùng tiếp xúc giữa con lăn với rãnh lăn. Đây là một trong những yếu tố giúp vòng bi côn đáp ứng tốt các hệ thống truyền động có tải kết hợp, đồng thời hạn chế tổn hao do ma sát không cần thiết.
Những lợi ích đáng chú ý gồm:
- Giảm lực cản khi trục quay: Các con lăn chuyển động lăn trên rãnh, từ đó hạn chế ma sát trượt giữa những bề mặt tiếp xúc.
- Hỗ trợ truyền động ổn định: Khi tải hướng kính và tải dọc trục được phân bổ hợp lý, trục ít bị rung hoặc dao động bất thường, giúp quá trình truyền lực diễn ra đều hơn.
- Hạn chế tổn thất năng lượng: Ma sát được kiểm soát tốt giúp giảm phần năng lượng bị tiêu hao dưới dạng nhiệt, qua đó hỗ trợ động cơ hoặc mô-tơ duy trì hiệu suất làm việc.
- Giảm phát nhiệt tại ổ lăn: Khi lực ma sát và tải tác động được kiểm soát, nhiệt lượng sinh ra trong quá trình quay cũng được hạn chế, có lợi cho tuổi thọ của chất bôi trơn và các chi tiết liên quan.
Tuy vậy không nên hiểu rằng vòng bi côn luôn tạo ra ma sát thấp hơn mọi loại vòng bi khác. Do có khả năng chịu tải kết hợp lớn và thường được điều chỉnh khe hở hoặc tải trước, mức ma sát thực tế còn phụ thuộc vào tốc độ quay, tải trọng, độ chính xác lắp đặt, loại dầu/mỡ bôi trơn và thiết lập preload.
5. Kéo dài tuổi thọ vận hành cho toàn bộ cụm truyền động
Vòng bi côn không chỉ trực tiếp nâng đỡ trục mà còn góp phần bảo vệ các chi tiết liên quan trong hệ truyền động. Khi trục được giữ đúng vị trí và tải trọng được phân bổ hợp lý, các bộ phận như bánh răng, trục truyền, bánh xe, khớp nối hoặc các cơ cấu liên kết sẽ ít phải chịu những lực phụ không cần thiết.
Với một hệ thống truyền động, nếu ổ đỡ bị mòn hoặc xuất hiện độ rơ lớn, trục có thể dịch chuyển theo hướng kính hoặc dọc trục ngoài phạm vi thiết kế. Sự dịch chuyển này dễ làm thay đổi vị trí tương đối giữa các chi tiết đang ăn khớp, từ đó gây rung động, tiếng ồn, tăng tải cục bộ và mài mòn nhanh hơn. Đối với hộp số, chẳng hạn, độ dịch chuyển của trục có thể ảnh hưởng đến vị trí ăn khớp của bánh răng; trong cụm bánh xe, nó có thể làm giảm độ ổn định của trục và các chi tiết quay.
Nhờ khả năng tiếp nhận đồng thời tải hướng kính và tải dọc trục, vòng bi côn giúp duy trì vị trí làm việc của trục tốt hơn khi được thiết kế và lắp đặt đúng. Con lăn hình côn cũng tạo ra vùng tiếp xúc phù hợp để phân bố lực, qua đó hạn chế tập trung ứng suất quá mức trên rãnh lăn. Khi ổ hoạt động ổn định, các chi tiết xung quanh cũng có điều kiện làm việc thuận lợi hơn, góp phần giảm hao mòn và hạn chế thời gian dừng máy để sửa chữa.
Một điểm đáng chú ý khác là khả năng điều chỉnh khe hở dọc trục hoặc preload. Với các vòng bi côn, thông số này có ảnh hưởng trực tiếp đến độ rơ, độ cứng, nhiệt độ làm việc và khả năng chịu tải của cụm ổ. Thiết lập phù hợp giúp loại bỏ tình trạng quá lỏng khiến trục dịch chuyển nhiều, đồng thời tránh quá chặt làm tăng ma sát, nhiệt và tải nội tại.
Những cụm vòng bi côn lắp theo cặp, việc lựa chọn cấu hình mặt đối mặt, lưng đối lưng hoặc cùng chiều cũng cần căn cứ vào hướng tải và yêu cầu độ cứng của hệ thống. Khi được tính toán chính xác, cụm ổ có thể duy trì vị trí trục ổn định trong suốt quá trình vận hành, đặc biệt ở những ứng dụng thường xuyên chịu tải thay đổi.
Xem thêm: Vòng bi côn SKF và NSK nên chọn loại nào?
HD VIETNAM hy vọng với những thông tin trên, bạn đã hiểu rõ hơn về tác dụng của vòng bi côn trong hệ thống truyền động, từ khả năng chịu tải hướng kính, tải dọc trục đến chức năng định vị trục và giảm ảnh hưởng của tải trọng động. Việc lựa chọn đúng chủng loại, kích thước và thông số kỹ thuật, kết hợp với lắp đặt, bôi trơn và bảo dưỡng đúng cách sẽ giúp vòng bi phát huy hiệu quả, đồng thời nâng cao độ ổn định và tuổi thọ của toàn bộ cụm máy.
