Vòng bi bạc đạn đũa là một dạng ổ lăn sử dụng các con lăn hình trụ thay cho viên bi cầu thông thường, nhờ đó tạo diện tích tiếp xúc lớn và nâng cao khả năng chịu tải trọng hướng kính.
Tùy vào thiết kế, mỗi loại bạc đạn đũa có thể đáp ứng những yêu cầu khác nhau về tải trọng, tốc độ quay, độ chính xác và điều kiện vận hành. Vòng bi đũa (bạc đạn đũa) là gì, có những loại nào và được ứng dụng ra sao? Hãy cùng tìm hiểu qua bài viết ở dưới đây.

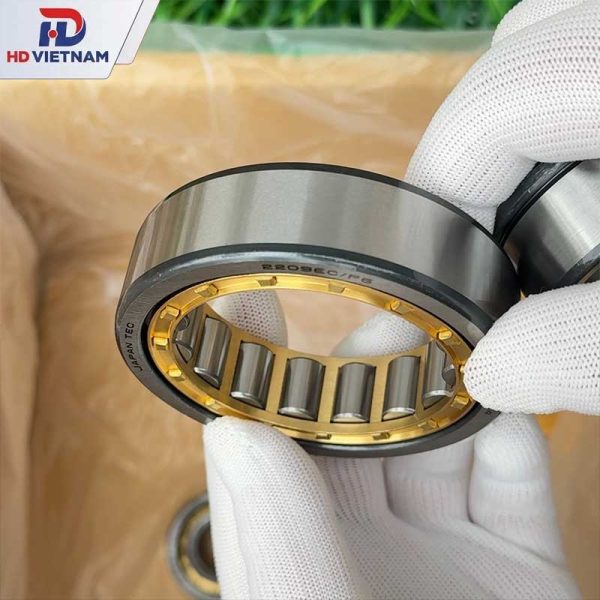

Vòng bi đũa (bạc đạn đũa) là gì?
Vòng bi đũa, còn gọi là bạc đạn đũa hoặc ổ bi đũa, là loại ổ lăn sử dụng con lăn hình trụ thay cho viên bi cầu. Nhờ bề mặt tiếp xúc dạng đường giữa con lăn và rãnh lăn, vòng bi có khả năng chịu tải hướng kính lớn, phù hợp với các máy móc làm việc liên tục và chịu tải cao.
Cấu tạo cơ bản của vòng bi đũa gồm 4 bộ phận:
- Vòng trong: Lắp với trục, có rãnh lăn để con lăn chuyển động.
- Vòng ngoài: Lắp vào thân máy hoặc gối đỡ, tạo rãnh lăn phía ngoài.
- Con lăn hình trụ: Là bộ phận chịu và truyền tải chính. Thiết kế dạng đũa giúp tăng diện tích tiếp xúc, từ đó nâng khả năng chịu tải hướng kính.
- Vòng cách: Giữ các con lăn ở vị trí và khoảng cách phù hợp, hạn chế va chạm trong quá trình vận hành.
Tùy từng dòng, vòng bi có thể được thiết kế thêm gờ chặn, phớt hoặc nắp che. Kết cấu gờ chặn cũng quyết định khả năng chịu tải dọc trục của vòng bi.
Nguyên lý hoạt động
Khi trục quay, vòng trong quay theo trục, đồng thời các con lăn hình trụ lăn giữa vòng trong và vòng ngoài. Vòng cách giữ các con lăn phân bố đều, giúp chuyển động diễn ra ổn định và hạn chế ma sát.
Nhờ con lăn tiếp xúc với rãnh theo dạng đường, tải trọng được phân bố trên diện tích lớn hơn so với vòng bi cầu. Vì vòng bi đũa đặc biệt phù hợp với các ứng dụng cần chịu tải hướng kính lớn và tốc độ quay cao.
Khả năng chịu tải dọc trục tùy thuộc vào từng kết cấu. Các loại như N, NU chủ yếu chịu tải hướng kính và cho phép dịch chuyển dọc trục; trong khi NJ, NUP có thể chịu thêm tải dọc trục theo hướng nhất định.
Phân loại các dòng bạc đạn đũa phổ biến hiện nay
Bạc đạn đũa được chia thành nhiều dòng dựa trên số dãy con lăn, cấu tạo gờ chắn và khả năng dịch chuyển dọc trục. Trong đó, các dòng N, NU, NJ, NUP là những cấu hình một dãy phổ biến; còn NN, NNU thuộc nhóm bạc đạn đũa nhiều dãy, phù hợp với các ứng dụng cần độ cứng vững và khả năng chịu tải hướng kính cao.

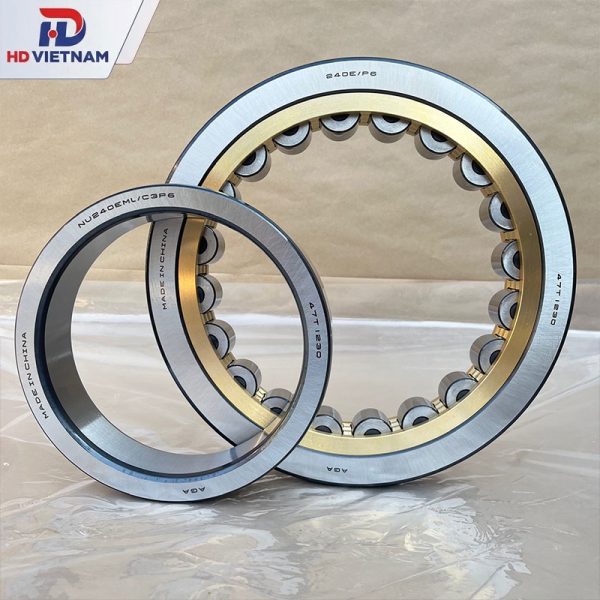

Dòng NU
Bạc đạn đũa NU có hai gờ chắn liền trên vòng ngoài, trong khi vòng trong không có gờ chắn. Nhờ cấu tạo này, vòng trong có thể dịch chuyển tương đối theo phương dọc trục so với vòng ngoài.
Đặc điểm này giúp dòng NU hoạt động như ổ tự do, phù hợp với các cụm trục có sự giãn nở nhiệt khi máy vận hành. Vòng bi chủ yếu đảm nhiệm tải hướng kính và không được dùng để định vị trục theo phương dọc trục.

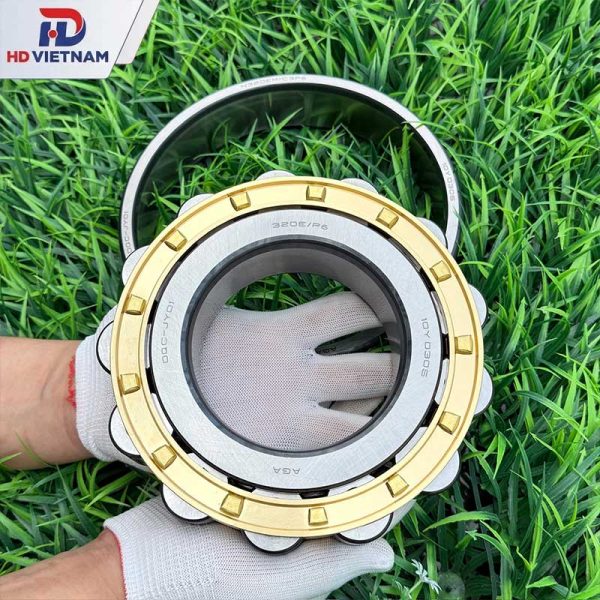

Dòng N
Ở dòng N, cấu tạo được bố trí ngược với NU: vòng trong có hai gờ chắn, còn vòng ngoài không có gờ. Vì vậy, vòng ngoài có thể dịch chuyển tương đối theo phương dọc trục so với vòng trong.
Dòng N cũng thường được sử dụng ở vị trí ổ tự do, đặc biệt khi hệ thống cần bù sự thay đổi chiều dài của trục do nhiệt độ hoặc điều kiện vận hành. Khả năng chịu tải chính của loại này vẫn là tải hướng kính.

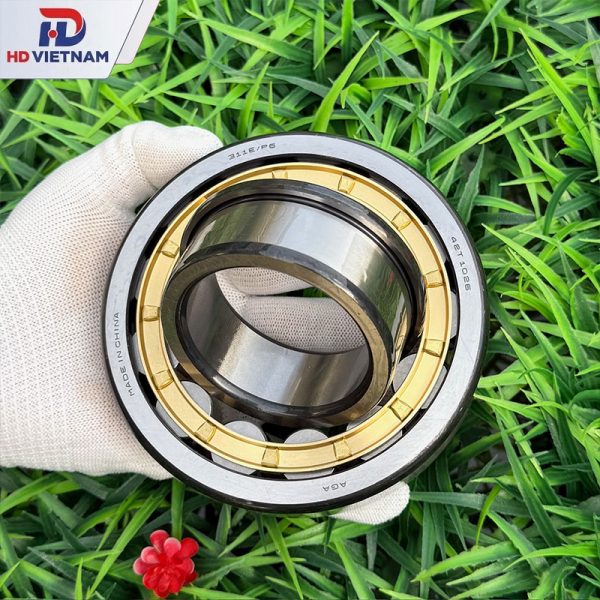

Dòng NJ
Bạc đạn đũa NJ có hai gờ chắn trên vòng ngoài và một gờ chắn trên vòng trong. Cấu tạo này cho phép ổ chịu tải hướng kính lớn đồng thời tiếp nhận tải dọc trục theo một hướng.
So với N và NU, dòng NJ phù hợp hơn với những vị trí cần hạn chế chuyển động dọc trục của trục. Khi thiết kế hệ thống, cần xác định đúng hướng tải để bố trí vòng bi phù hợp.
Dòng NUP
Dòng NUP có hai gờ chắn trên vòng ngoài, trong khi vòng trong được thiết kế với một gờ liền và một vòng chặn có thể tháo rời. Cấu tạo này cho phép vòng bi định vị trục theo cả hai hướng dọc trục.
Nhờ khả năng kết hợp chịu tải hướng kính với tải dọc trục hai chiều, NUP thường được lựa chọn cho vị trí ổ cố định, nơi cần kiểm soát chuyển động dọc trục của trục quay.

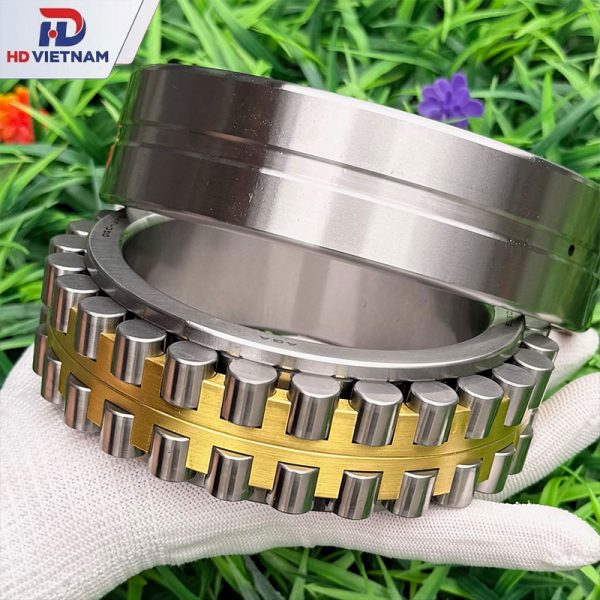

Dòng NN và NNU
NN và NNU thuộc nhóm bạc đạn đũa hai dãy, sử dụng hai hàng con lăn hình trụ nhằm tăng khả năng chịu tải và độ cứng vững so với kết cấu một dãy.
Hai dòng này thường được sử dụng trong các thiết bị yêu cầu khả năng chịu tải hướng kính lớn, độ chính xác và độ cứng cao, chẳng hạn như trục chính máy công cụ, máy cán thép và các thiết bị công nghiệp nặng.
Về cấu tạo, NN có các gờ dẫn hướng chủ yếu trên vòng trong, còn NNU có cấu hình gờ trên vòng ngoài. Do đó, cần căn cứ vào thiết kế cụ thể của máy và yêu cầu dịch chuyển dọc trục để lựa chọn đúng dòng.
Có thể bạn quan tâm: Bảng tra thông số vòng bi đũa chính xác
Ứng dụng của vòng bi đũa trong công nghiệp
Nhờ khả năng chịu tải hướng kính lớn, độ cứng vững cao và đáp ứng tốt tốc độ quay, vòng bi đũa được sử dụng trong nhiều thiết bị có trục quay và tải trọng đáng kể. Tùy cấu tạo như 1 dãy, 2 dãy, 4 dãy hoặc loại chuyên dụng, bạc đạn đũa có thể đáp ứng những yêu cầu khác nhau về tải, tốc độ và độ chính xác.
- Cơ khí chế tạo máy: Vòng bi đũa thường được sử dụng trong hộp giảm tốc, máy tiện, máy phay, máy công cụ, động cơ và các cụm truyền động. Khả năng chịu tải hướng kính tốt giúp ổ đỡ duy trì độ ổn định cho trục khi bánh răng, puli hoặc các chi tiết quay tạo ra tải lớn.
- Công nghiệp nặng: Đây là nhóm ứng dụng tiêu biểu của bạc đạn đũa, đặc biệt trong máy cán thép, thiết bị khai thác khoáng sản, máy nghiền, dây chuyền xi măng và các máy móc luyện kim. Những thiết bị này thường làm việc với tải lớn, rung động hoặc tải va đập nên cần loại vòng bi có độ bền và khả năng chịu tải cao.
- Giao thông và năng lượng: Vòng bi đũa được sử dụng trong động cơ điện công suất lớn, hệ thống truyền động, thiết bị đường sắt và một số cụm máy của tua-bin gió. Tùy vị trí lắp đặt, có thể lựa chọn cấu hình phù hợp để chịu tải hướng kính, kiểm soát chuyển động dọc trục hoặc đáp ứng yêu cầu về tốc độ quay.
- Công nghiệp sản xuất giấy: Các trục quay trong máy sản xuất và gia công giấy thường phải hoạt động liên tục, vì vậy vòng bi đũa được lựa chọn nhờ khả năng chịu tải và duy trì chuyển động ổn định trong thời gian dài.
- Máy bơm, máy nén và thiết bị truyền động: Bạc đạn đũa có thể được bố trí tại các vị trí trục chịu tải hướng kính đáng kể, giúp hạn chế ma sát và duy trì độ chính xác của cụm quay.
Trên đây là toàn bộ thông tin chi tiết về khái niệm, cấu tạo, phân loại và ứng dụng của vòng bi đũa (bạc đạn đũa). Hy vọng bài viết đã giúp bạn dễ dàng lựa chọn đúng chủng loại phù hợp cho hệ thống máy móc của mình. Tùy vào nhu cầu chịu tải và không gian lắp đặt, bạn có thể tham khảo trực tiếp các dòng sản phẩm chất lượng cao tại vòng bi đũa trụ hoặc vòng bi đũa kim tại HD VIETNAM phân phối.
