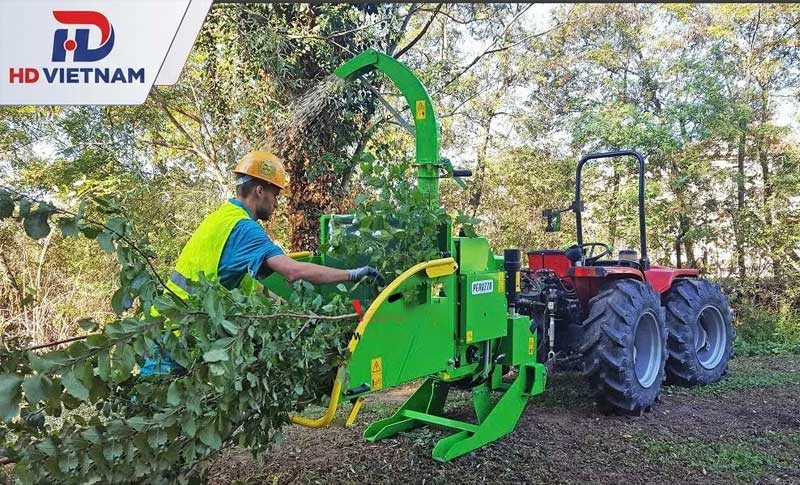

Máy băm cành cây là thiết bị cơ khí chuyên dụng dùng để cắt, băm nhỏ cành nhánh, thân cây nhỏ và lá cây thành dăm gỗ hoặc mảnh vụn với kích thước phù hợp. Nhờ khả năng xử lý nhanh nguyên liệu có kích thước lớn, máy giúp giảm công sức thu gom, thuận tiện vận chuyển và tạo nguồn nguyên liệu để ủ phân, làm mùn phủ hoặc tái sử dụng.
Bên cạnh hệ thống dao và bộ truyền động, vòng bi (bạc đạn) là chi tiết quan trọng ảnh hưởng trực tiếp đến độ ổn định, khả năng chịu tải và tuổi thọ của trục băm. Cùng HD VIETNAM tìm hiểu cấu tạo máy băm cành cây, nguyên lý hoạt động, các vị trí sử dụng vòng bi và cách lựa chọn vòng bi phù hợp với tải trọng thực tế của máy.
Cấu tạo và nguyên lý hoạt động của máy băm cành

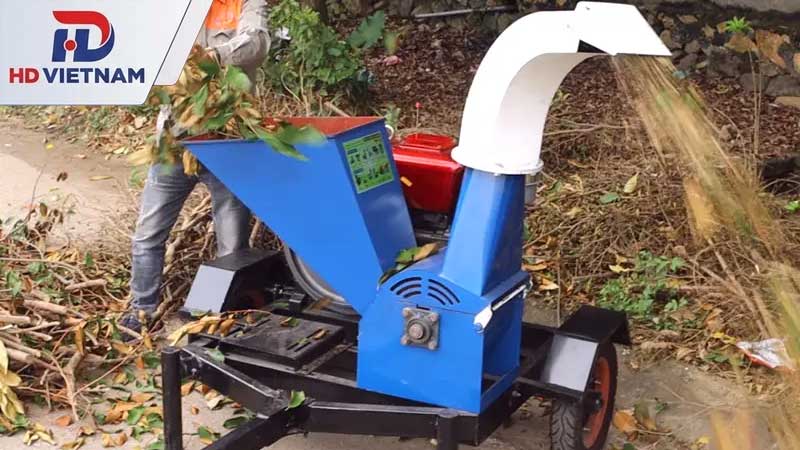

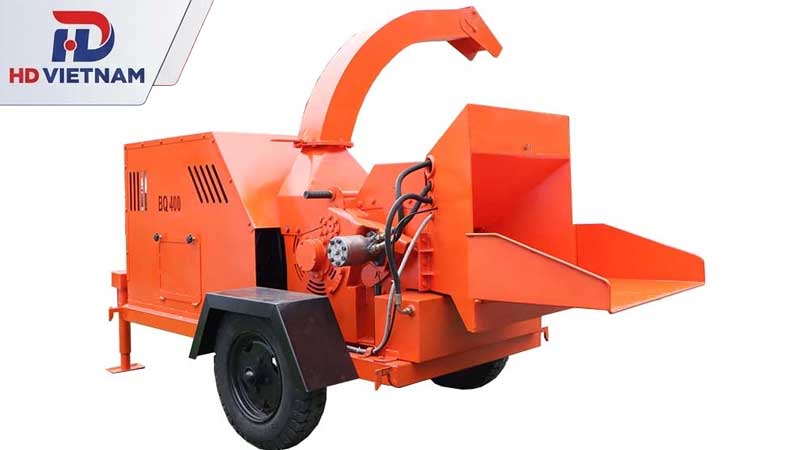

1. Các bộ phận chính của máy băm cành
Máy băm cành được cấu tạo từ nhiều cụm chi tiết phối hợp với nhau để tiếp nhận, cắt nhỏ và đưa nguyên liệu ra ngoài. Tùy công suất và thiết kế, máy có thể sử dụng động cơ điện, xăng hoặc diesel. Các bộ phận quan trọng gồm:
- Động cơ: Cung cấp công suất và mô-men xoắn cho hệ thống băm. Máy băm mini thường dùng động cơ điện 220V, trong khi các dòng công suất lớn có thể sử dụng điện 3 pha, động cơ xăng hoặc diesel.
- Phễu nạp liệu: Có nhiệm vụ dẫn cành, nhánh cây vào buồng băm. Kích thước cửa nạp quyết định phần nào đường kính nguyên liệu tối đa mà máy có thể tiếp nhận.
- Buồng băm: Là khu vực diễn ra quá trình cắt và phá nhỏ nguyên liệu, bên trong bố trí mâm dao, trục dao hoặc kết hợp dao – búa tùy từng model.
- Dao băm: Trực tiếp thực hiện quá trình cắt cành cây. Dao thường được chế tạo từ thép có độ cứng và khả năng chống mài mòn tốt để chịu được lực cắt và va đập liên tục.
- Trục băm: Nhận chuyển động từ động cơ và truyền lực đến mâm dao hoặc cụm dao. Đây là chi tiết chịu tải đáng kể trong suốt quá trình máy vận hành.
- Vòng bi và gối đỡ: Đỡ hai đầu trục, giúp trục quay đúng tâm, hạn chế ma sát và giảm hiện tượng rung lắc. Ở một số thiết kế truyền động bằng dây curoa, các vị trí gối đỡ hoặc cụm puli cũng có thể sử dụng vòng bi.
- Cửa xả: Đưa dăm gỗ, mảnh cành sau khi băm ra ngoài để thu gom hoặc tiếp tục xử lý.
- Khung máy và bánh xe: Giữ ổn định toàn bộ cụm máy, đồng thời hỗ trợ di chuyển đối với những model có thiết kế cơ động.
2. Nguyên lý hoạt động và tải trọng tác động lên trục máy
Khi máy được khởi động, động cơ tạo mô-men xoắn và truyền chuyển động đến trục băm thông qua truyền động trực tiếp hoặc dây curoa. Trục quay kéo theo mâm dao hoặc cụm dao bên trong buồng băm đạt tốc độ làm việc.
Cành cây được đưa qua phễu nạp và tiếp xúc với dao đang quay. Lực cắt kết hợp với lực va đập làm cành bị tách thành các đoạn hoặc dăm nhỏ. Với máy có cơ cấu dao – búa, nguyên liệu tiếp tục được phá nhỏ trong buồng băm trước khi thoát ra cửa xả. Kích thước thành phẩm phụ thuộc vào thiết kế dao, tốc độ quay, đường kính và độ cứng của cành cũng như cấu hình cụ thể của máy.
Quá trình này, trục băm không chỉ chịu tải từ trọng lượng của cụm dao mà còn chịu các lực phát sinh khi dao tiếp xúc với cành cây. Đặc biệt khi xử lý cành gỗ cứng, cành có đường kính lớn hoặc nguyên liệu đưa vào không đồng đều, tải trọng va đập và lực hướng tâm tác động lên trục có thể tăng cao. Nếu máy sử dụng truyền động dây curoa, lực căng dây còn tạo thêm tải hướng tâm lên trục và các vị trí gối đỡ.
Do vòng bi tại hai đầu trục băm phải đáp ứng khả năng chịu tải, tốc độ quay và điều kiện rung động phù hợp. Vòng bi hoạt động tốt giúp trục duy trì độ đồng tâm, giảm ma sát và hạn chế nhiệt phát sinh. Ngược lại, vòng bi bị rơ, khô mỡ hoặc hư hỏng có thể khiến trục rung mạnh, phát tiếng ồn bất thường, làm dao băm hoạt động không ổn định và ảnh hưởng trực tiếp đến tuổi thọ của máy.
Tham khảo thêm: Máy nghiền gỗ thành mùn cưa
Hướng dẫn cách lựa chọn vòng bi chịu tải cho máy băm cành cây
Việc chọn vòng bi cho máy băm cành không nên chỉ dựa vào kích thước trục. Cụm vòng bi phải đáp ứng đồng thời tải trọng hướng tâm, tải dọc trục, tốc độ quay, mức rung động và điều kiện bụi bẩn phát sinh trong quá trình băm. Chọn đúng loại giúp trục dao quay ổn định, hạn chế nóng và rung, đồng thời kéo dài thời gian sử dụng của máy.
1. Chọn đúng chủng loại vòng bi chịu tải cao

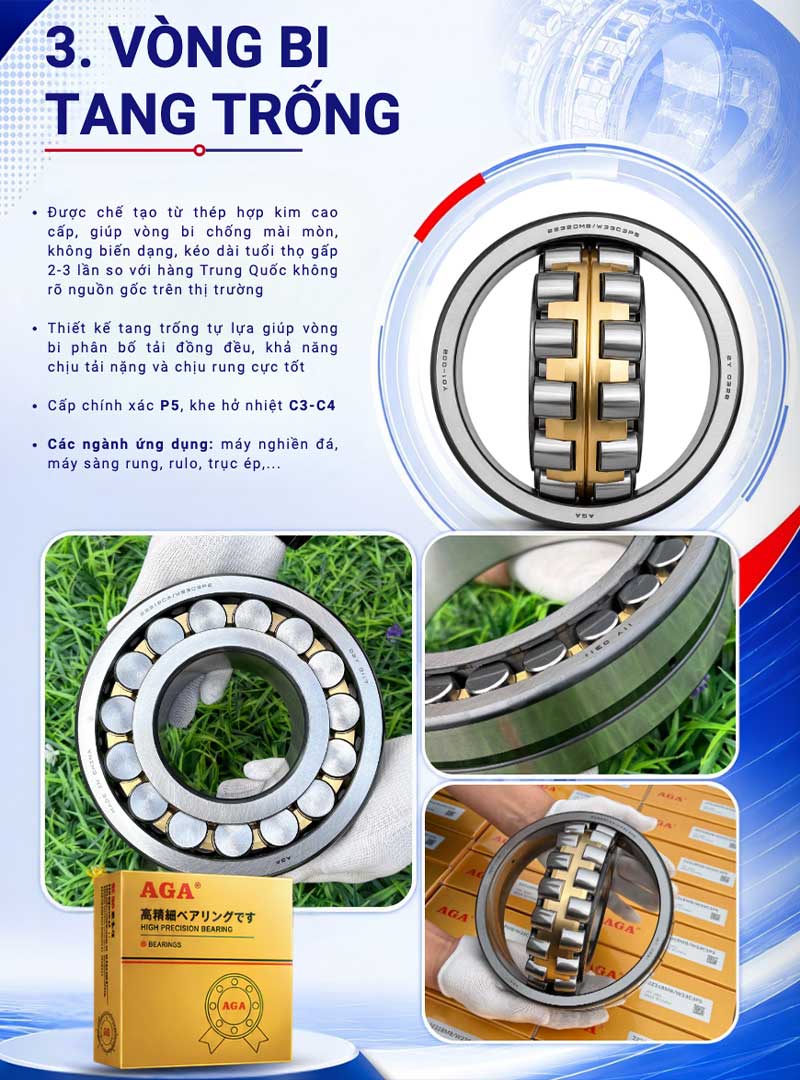

Vòng bi tang trống tự lựa (Spherical Roller Bearings) phù hợp với các máy băm cành công suất lớn hoặc thường xuyên xử lý cành có đường kính lớn. Kết cấu con lăn tang trống cho khả năng chịu tải hướng tâm cao, đồng thời có khả năng tự lựa ở mức nhất định để bù sai lệch giữa trục và gối đỡ. Đây là lựa chọn đáng cân nhắc khi trục băm chịu tải nặng, rung động hoặc có nguy cơ võng trong quá trình làm việc.

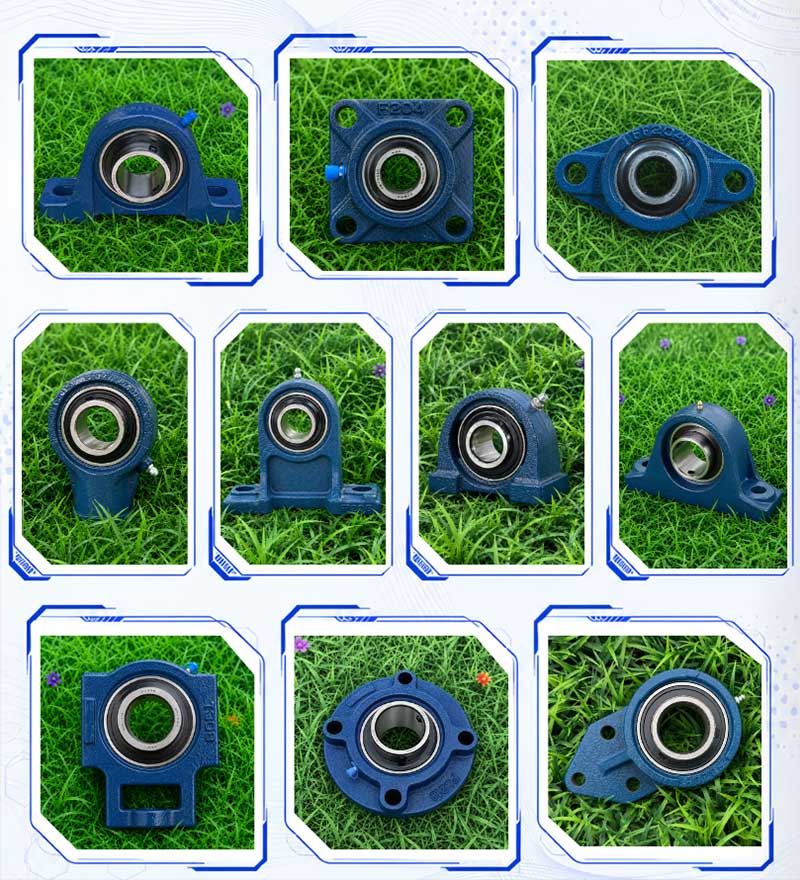

Vòng bi gối đỡ UC/UCP/UCF lại thuận tiện hơn đối với máy băm cành mini, máy di động hoặc các thiết kế cần tháo lắp, bảo dưỡng nhanh. Vòng bi được lắp sẵn trong cụm gối đỡ, giúp đơn giản hóa việc cố định trục và căn chỉnh. Một số loại có phớt che chắn hai bên, phù hợp hơn với môi trường nhiều bụi và mùn gỗ. Tuy vậy cần lựa chọn đúng kích thước, tải trọng và tốc độ cho từng model thay vì mặc định mọi gối đỡ UC/UCP/UCF đều chịu được tải nặng.
2. Chất liệu và cấp độ chính xác
Đối với máy băm cành, nên ưu tiên vòng bi được chế tạo từ thép ổ bi chất lượng cao như GCr15 (tương đương nhóm thép 100Cr6). Vật liệu này có độ cứng và khả năng chịu mài mòn tốt, phù hợp với điều kiện trục quay liên tục và chịu tải trong quá trình băm.
Bên cạnh vật liệu, cần quan tâm đến cấp chính xác và khe hở bên trong của vòng bi. Không nên tự ý chọn vòng bi có cấp chính xác cao hơn chỉ với mục đích tăng độ bền; quan trọng là thông số phải phù hợp với tốc độ quay, dung sai trục, dung sai gối đỡ và điều kiện làm việc thực tế. Với máy băm cành thông thường, vòng bi có cấp chính xác tiêu chuẩn thường đã đáp ứng yêu cầu nếu được lựa chọn và lắp đặt đúng kỹ thuật.
3. Khả năng chống bụi bẩn và kháng nước
Mùn cưa, bụi gỗ, vụn cành và hơi ẩm có thể xâm nhập vào khu vực ổ bi, làm nhiễm bẩn chất bôi trơn và đẩy nhanh quá trình mài mòn. Vì vậy, với những vị trí có nguy cơ tiếp xúc trực tiếp với môi trường bên ngoài, nên ưu tiên vòng bi có cơ cấu che chắn hoặc làm kín phù hợp.
- 2RS: Có phớt cao su làm kín hai bên, khả năng hạn chế bụi và hơi ẩm tốt hơn, phù hợp với môi trường làm việc nhiều tạp chất.
- ZZ/2Z: Sử dụng nắp chắn kim loại hai bên, hạn chế bụi và giữ mỡ nhưng khả năng chống nước thường không bằng loại có phớt cao su.
- Gối đỡ có phớt: Có thể tăng khả năng bảo vệ vòng bi khi được kết hợp với kết cấu làm kín phù hợp của máy.
Tuy phớt kín không đồng nghĩa với khả năng chống nước tuyệt đối. Nếu máy thường xuyên làm việc ngoài trời hoặc tiếp xúc với nước, cần xem xét cả kết cấu che chắn của toàn bộ cụm ổ trục chứ không chỉ thông số của vòng bi.
4. Thương hiệu và tiêu chuẩn lựa chọn
Khi thay vòng bi cho máy băm cành, nên ưu tiên sản phẩm có nguồn gốc rõ ràng, thông số kỹ thuật đầy đủ và được sản xuất theo tiêu chuẩn phù hợp, thay vì chỉ lựa chọn theo giá thấp. Các thương hiệu phổ biến như AGA, SKF, FAG/INA, NSK, NTN, KOYO/JTEKT có nhiều dòng vòng bi phục vụ ứng dụng máy móc công nghiệp và thiết bị chịu tải.
Nếu cần phương án có chi phí hợp lý hơn cho máy nông nghiệp hoặc máy băm cành quy mô vừa và nhỏ, có thể cân nhắc sử dụng vòng bi AGA, nhưng vẫn cần đối chiếu chính xác mã vòng bi, kích thước trục, tải trọng, tốc độ quay và kiểu gối đỡ trước khi mua.
Xem thêm các mẫu vòng bi ngành viên nén gỗ tại HD VIETNAM
Trên đây là toàn bộ thông tin chi tiết về cấu tạo máy băm cành cây cũng như các tiêu chí quan trọng giúp bạn chọn đúng vòng bi chịu tải phù hợp. Việc lựa chọn chuẩn xác linh kiện ngay từ đầu không chỉ giúp máy vận hành êm ái, hạn chế sự cố hỏng hóc đột ngột mà còn tiết kiệm tối đa chi phí bảo trì về lâu dài.
