Tìm hiểu về cấu tạo vòng bi các loại phổ biến hiện nay

Vòng bi (bạc đạn) là chi tiết cơ khí quan trọng, có mặt trong hầu hết các thiết bị từ máy móc công nghiệp đến phương tiện giao thông. Nhờ khả năng giảm ma sát và hỗ trợ chuyển động quay, vòng bi giúp hệ thống vận hành êm ái và bền bỉ hơn. Tuy nhiên, mỗi loại vòng bi lại có cấu tạo khác nhau để phù hợp với từng điều kiện làm việc. Trong bài viết này, chúng ta sẽ cùng tìm hiểu chi tiết về cấu tạo vòng bi và các loại phổ biến hiện nay.

Vòng bi là gì?

Vòng bi (hay còn gọi là bạc đạn) là chi tiết cơ khí quan trọng trong hầu hết các loại máy móc và thiết bị. Bộ phận này có nhiệm vụ giảm ma sát và hỗ trợ chuyển động quay giữa các chi tiết, giúp hệ thống vận hành trơn tru và ổn định hơn.

Tùy theo cấu tạo và chức năng, vòng bi được chia thành hai nhóm chính:

• Vòng bi hướng kính: chịu lực vuông góc với trục
• Vòng bi chặn (dọc trục): chịu lực theo phương trục

Ngoài ra, vòng bi còn được phân loại theo phần tử lăn, bao gồm:

• Vòng bi cầu (bi tròn)
• Vòng bi con lăn (đũa, côn, kim…)

Nhờ khả năng giảm ma sát hiệu quả, vòng bi không chỉ giúp tăng tuổi thọ thiết bị mà còn cải thiện hiệu suất vận hành trong nhiều điều kiện làm việc khác nhau.

Cấu tạo và các thông số của vòng bi

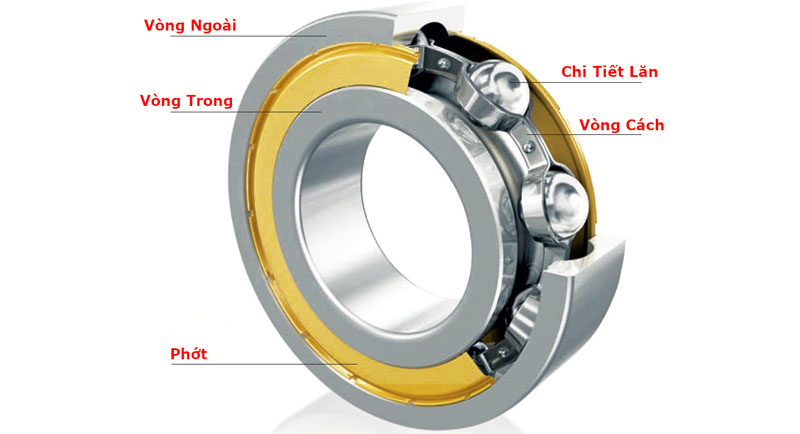

Cấu tạo của vòng bi

Vòng bi thường được cấu tạo từ các bộ phận chính sau:

• Vòng trong (inner ring): Lắp với trục, quay cùng trục
• Vòng ngoài (outer ring): Lắp với vỏ máy, giữ cố định
• Phần tử lăn: Có thể là bi cầu hoặc con lăn (đũa, côn, kim…), giúp giảm ma sát
• Vòng cách (cage): Giữ các phần tử lăn phân bố đều, đảm bảo hoạt động ổn định

Vật liệu phổ biến để chế tạo vòng bi là thép hợp kim crom cao, được xử lý nhiệt để tăng độ cứng và khả năng chịu mài mòn. Bề mặt rãnh lăn được gia công với độ chính xác cao nhằm đảm bảo hiệu suất vận hành.

Thông số kỹ thuật cơ bản

Mỗi loại vòng bi sẽ có các thông số riêng, nhưng phổ biến nhất gồm:

• Đường kính trong (d): Kích thước lắp với trục
• Đường kính ngoài (D): Kích thước lắp với vỏ máy
• Chiều rộng (B): Độ dày của vòng bi
• Tải trọng:
  • Tải hướng tâm (radial load)
  • Tải dọc trục (axial load)
• Tốc độ quay cho phép: Giới hạn tốc độ làm việc tối đa của vòng bi
• Cấp chính xác: P0, P6, P5… (cấp càng cao → độ chính xác càng lớn)
• Khe hở trong (C2, C3, C4): Ảnh hưởng đến độ giãn nở nhiệt và khả năng làm việc ở tốc độ cao hoặc tải lớn

Các thông số này được tiêu chuẩn hóa theo ISO, giúp dễ dàng thay thế và lắp lẫn.

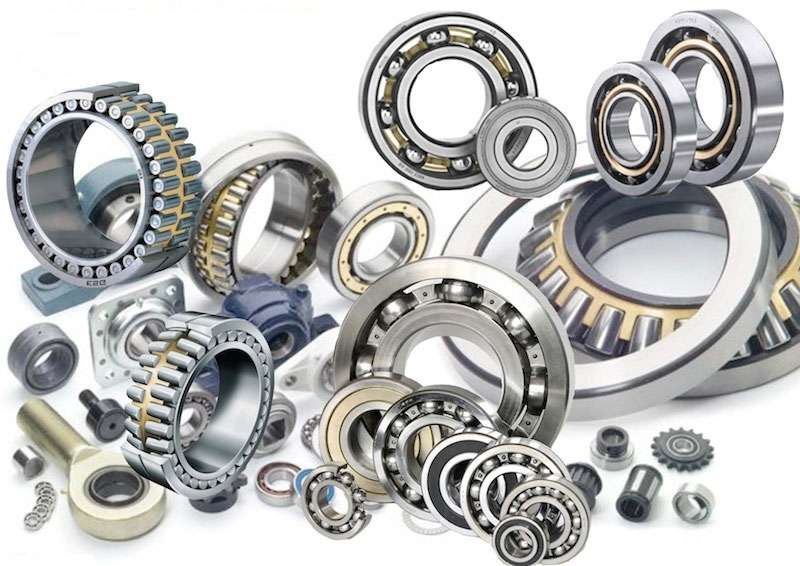

Các loại vòng bi phổ biến hiện nay

Trong thực tế, vòng bi (bạc đạn) được thiết kế với nhiều cấu tạo khác nhau nhằm đáp ứng yêu cầu về tải trọng, tốc độ và điều kiện làm việc. Mỗi loại vòng bi sẽ có đặc điểm riêng, phù hợp với từng ứng dụng cụ thể trong cơ khí và công nghiệp. Dưới đây là những loại vòng bi phổ biến nhất hiện nay:

Vòng bi cầu

Vòng bi cầu (Ball Bearing) là loại phổ biến nhất hiện nay nhờ khả năng hoạt động linh hoạt và giá thành hợp lý. Loại này có thể làm việc ở tốc độ cao, vận hành êm và phù hợp với nhiều thiết bị từ dân dụng đến công nghiệp như motor điện, máy bơm, quạt và các thiết bị gia dụng.

Cấu tạo: Gồm các viên bi tròn nằm giữa vòng trong và vòng ngoài, kết hợp với vòng cách để giữ khoảng cách giữa các viên bi và giúp chuyển động ổn định.

Đặc điểm:

• Chịu tải hướng tâm tốt
• Chịu tải dọc trục ở mức trung bình
• Hoạt động ổn định ở tốc độ cao
• Ít rung, ít ồn

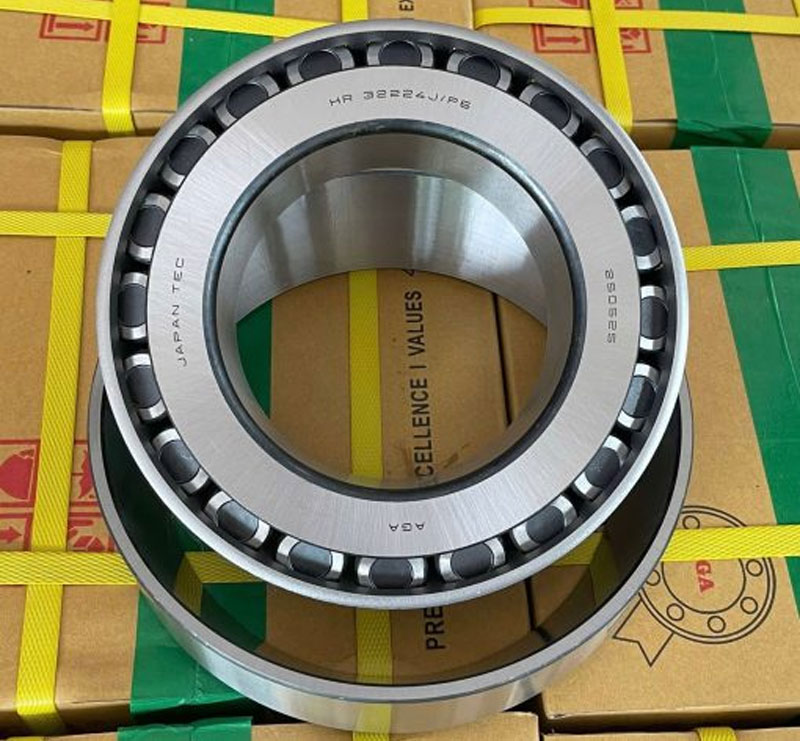

Vòng bi côn

Vòng bi côn (Tapered Roller Bearing) là loại vòng bi được thiết kế để chịu tải kết hợp, rất phổ biến trong ngành ô tô và các hệ truyền động cơ khí. Nhờ cấu tạo đặc biệt, loại này có thể làm việc ổn định trong điều kiện tải nặng.

Cấu tạo: Sử dụng con lăn hình côn, các bề mặt lăn được thiết kế sao cho các đường sinh hội tụ tại một điểm trên trục, giúp vòng bi chịu đồng thời tải hướng tâm và tải dọc trục.

Đặc điểm:

• Chịu tải lớn, đặc biệt là tải kết hợp
• Thường được lắp theo cặp để chịu lực hai chiều
• Độ bền cao khi làm việc đúng kỹ thuật
• Nhạy với sai lệch lắp đặt và khe hở trục

Vòng bi tang trống tự lựa

Vòng bi tang trống (Spherical Roller Bearing) là loại vòng bi chuyên dùng trong các hệ thống tải nặng và môi trường làm việc khắc nghiệt. Loại này nổi bật với khả năng tự điều chỉnh khi trục bị lệch.

Cấu tạo: Gồm các con lăn dạng tang trống và rãnh lăn của vòng ngoài có dạng hình cầu, cho phép vòng bi tự điều chỉnh góc khi trục bị lệch.

Đặc điểm:

• Chịu tải hướng tâm và tải va đập rất lớn
• Có khả năng tự lựa khi lệch trục
• Làm việc tốt trong môi trường rung động mạnh
• Tuổi thọ cao trong điều kiện tải nặng

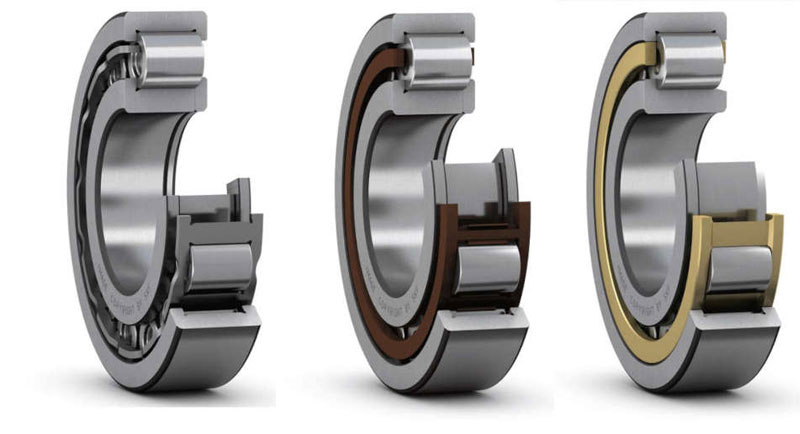

Vòng bi đũa trụ

Vòng bi đũa trụ (Cylindrical Roller Bearing) là loại vòng bi có khả năng chịu tải hướng tâm lớn, thường được sử dụng trong các hệ thống công nghiệp yêu cầu độ cứng cao.

Cấu tạo: Sử dụng con lăn hình trụ thay cho bi cầu, tạo tiếp xúc dạng đường giữa con lăn và rãnh lăn, giúp tăng khả năng chịu tải.

Đặc điểm:

• Chịu tải hướng tâm cao hơn vòng bi cầu
• Làm việc tốt ở tốc độ cao
• Độ cứng vững cao
• Một số loại có thể tách rời vòng trong và vòng ngoài

Vòng bi kim

Vòng bi kim (Needle Roller Bearing) được thiết kế để sử dụng trong các vị trí có không gian lắp đặt hạn chế nhưng vẫn cần khả năng chịu tải cao.

Cấu tạo: Gồm các con lăn rất nhỏ và dài (dạng kim), giúp tăng diện tích tiếp xúc trong khi vẫn giữ kích thước tổng thể nhỏ gọn. Một số loại có thể không có vòng trong.

Đặc điểm:

• Kích thước nhỏ gọn, tiết kiệm không gian
• Chịu tải hướng tâm lớn
• Phù hợp với cơ cấu truyền động nhỏ
• Không phù hợp với tải dọc trục

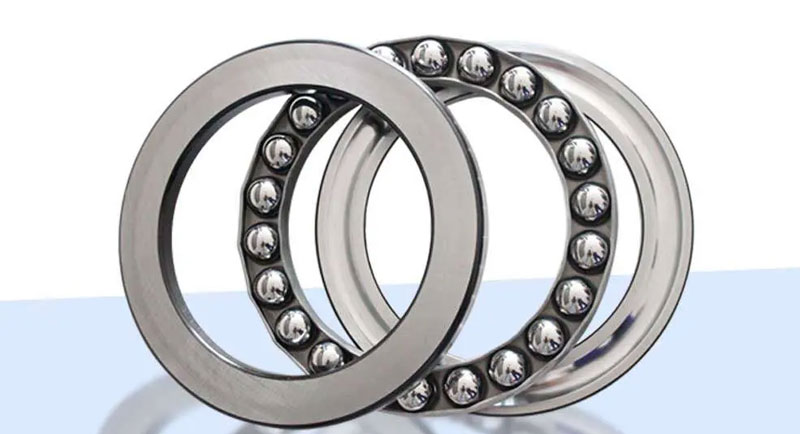

Vòng bi chặn (vòng bi tỳ)

Vòng bi chặn (Thrust Bearing) là loại vòng bi được thiết kế chuyên để chịu tải theo phương trục, thường dùng trong các cơ cấu có lực đẩy như trục đứng hoặc máy ép.

Cấu tạo: Gồm các vòng đệm (vòng trong và vòng ngoài) và phần tử lăn được bố trí theo phương trục, giúp chịu lực dọc trục hiệu quả.

Đặc điểm:

• Chịu tải dọc trục tốt
• Không chịu tải hướng tâm
• Cấu tạo đơn giản, dễ lắp đặt
• Phù hợp với tốc độ thấp đến trung bình

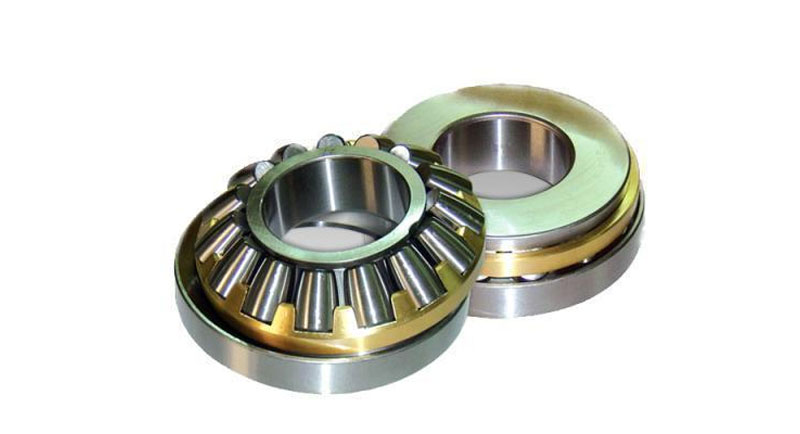

Vòng bi chặn con lăn

Vòng bi chặn con lăn (Roller Thrust Bearing) là phiên bản nâng cấp của vòng bi chặn, được thiết kế để chịu tải dọc trục lớn hơn.

Cấu tạo: Sử dụng con lăn trụ hoặc con lăn côn thay cho bi, kết hợp với các vòng đệm chịu lực theo phương trục.

Đặc điểm:

• Chịu tải trục rất lớn
• Phù hợp với hệ thống công nghiệp nặng
• Độ bền cao khi làm việc liên tục
• Kích thước thường lớn hơn vòng bi chặn bi

So sánh nhanh cấu tạo các loại vòng bi

Sự khác biệt cốt lõi trong cấu tạo các loại vòng bi nằm ở phần tử lăn (bi tròn, đũa trụ, đũa kim, đũa côn…), yếu tố quyết định trực tiếp đến khả năng chịu tải và ứng dụng thực tế.

Ý nghĩa các thông số trên vòng bi (bạc đạn)

Mỗi vòng bi đều có mã ký hiệu riêng giúp xác định loại, kích thước và đặc điểm kỹ thuật. Hiểu được các ký hiệu này sẽ giúp bạn chọn đúng vòng bi và sử dụng hiệu quả hơn.

1. Đường kính trong (d)

Hai số cuối của mã vòng bi dùng để xác định đường kính trong:

Từ 04 trở lên → lấy số đó × 5

Ví dụ:

• 6204 → d = 20 mm
• 6205 → d = 25 mm

Trường hợp đặc biệt:

• 00 = 10 mm
• 01 = 12 mm
• 02 = 15 mm
• 03 = 17 mm

2. Loại vòng bi

Chữ số đầu cho biết loại vòng bi:

• 6xxx → vòng bi cầu
• 7xxx → tiếp xúc góc
• 2xxx / 3xxx → tự lựa
• 302xx → vòng bi côn

3. Series (độ dày – tải)

Số đứng giữa cho biết độ dày và khả năng chịu tải:

• Số càng lớn → chịu tải càng tốt

4. Ký hiệu bổ sung

Một số ký hiệu thường gặp:

• 2RS → phớt cao su
• ZZ → nắp sắt
• C3 → khe hở lớn
• K → lỗ côn

5. Ví dụ nhanh

6205-2RS

• 6 → vòng bi cầu
• 2 → tải trung bình
• 05 → d = 25 mm
• 2RS → phớt cao su

Hy vọng những thông tin trên đã giúp bạn hiểu rõ về cấu tạo và cách phân loại các loại vòng bi phổ biến hiện nay. Việc lựa chọn đúng vòng bi không chỉ giúp tối ưu hiệu suất mà còn giảm chi phí bảo trì trong quá trình sử dụng.
