Vòng bi cầu 2 dãy được xem là giải pháp tối ưu cho các hệ thống truyền động yêu cầu khả năng chịu tải cao, vận hành ổn định và tuổi thọ lâu dài. Với thiết kế gồm hai hàng bi hoạt động đồng thời, dòng vòng bi này không chỉ nâng cao khả năng phân bố tải trọng mà còn giúp giảm rung động, tăng độ cứng vững và duy trì hiệu suất làm việc ngay cả trong điều kiện tải nặng hoặc tốc độ lớn.
Tìm hiểu vòng bi cầu 2 dãy là gì, có cấu tạo như thế nào, sở hữu những ưu điểm nổi bật nào và được ứng dụng ra sao trong thực tế? Hãy cùng HD VIETNAM khám phá dưới đây.
Tìm hiểu vòng bi cầu 2 dãy là gì?

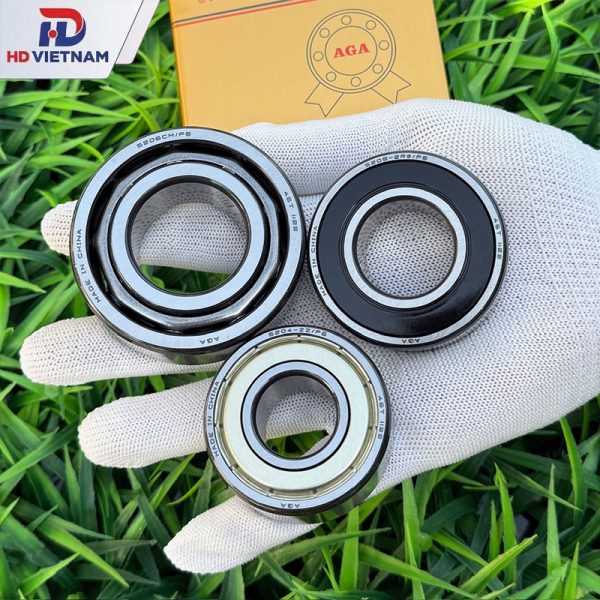

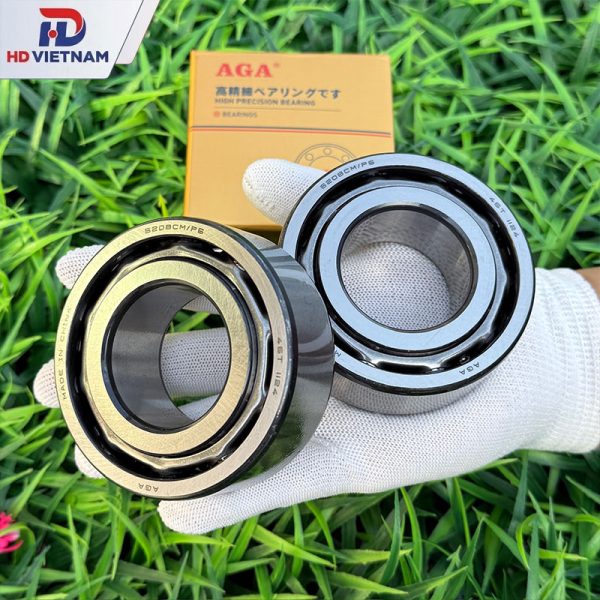

Vòng bi cầu 2 dãy là dòng ổ lăn được thiết kế với hai hàng viên bi bố trí song song bên trong cùng một cụm vòng bi, giúp tăng khả năng chịu tải và cải thiện độ ổn định trong quá trình truyền động. Nhờ diện tích tiếp xúc lớn hơn so với vòng bi một dãy, loại vòng bi này có thể tiếp nhận đồng thời tải trọng hướng tâm và, tùy từng thiết kế, cả tải trọng dọc trục theo một hoặc hai chiều.
Tùy theo kết cấu rãnh lăn và góc tiếp xúc, vòng bi cầu 2 dãy có thể tự bù sai lệch nhỏ giữa trục và gối đỡ hoặc chịu tải hỗn hợp với độ cứng cao. Sản phẩm được ứng dụng rộng rãi trong động cơ điện, hộp giảm tốc, máy bơm, quạt công nghiệp, máy công cụ, thiết bị khai khoáng, dây chuyền sản xuất và nhiều hệ thống truyền động công nghiệp khác.
Phân biệt tên gọi
Vòng bi cầu 2 dãy được gọi bằng nhiều tên khác nhau tùy theo ngành nghề, nhà sản xuất hoặc đặc điểm thiết kế. Một số tên gọi phổ biến gồm:
- Vòng bi cầu 2 dãy.
- Bạc đạn cầu 2 dãy.
- Ổ bi cầu 2 dãy.
- Double Row Ball Bearing (tên tiếng Anh chung).
- Self-aligning Ball Bearing (đối với vòng bi cầu tự lựa 2 dãy).
- Double Row Angular Contact Ball Bearing (đối với vòng bi tiếp xúc góc 2 dãy).
Mặc dù cách gọi có thể khác nhau, tất cả đều chỉ nhóm vòng bi sử dụng hai hàng viên bi nhằm nâng cao khả năng chịu tải và tăng độ ổn định khi vận hành. Khi lựa chọn sản phẩm, cần phân biệt đúng chủng loại vì mỗi thiết kế sẽ phù hợp với điều kiện làm việc và yêu cầu kỹ thuật khác nhau.
Ưu điểm của vòng bi cầu 2 dãy so với 1 dãy
| Tiêu chí | Vòng bi cầu 1 dãy | Vòng bi cầu 2 dãy |
| Số hàng viên bi | 1 dãy | 2 dãy |
| Khả năng chịu tải | Trung bình | Cao hơn nhờ hai hàng bi cùng chịu lực |
| Độ cứng vững | Tiêu chuẩn | Cao hơn, giảm biến dạng và rung động |
| Khả năng chịu tải dọc trục | Hạn chế hoặc một chiều (tùy loại) | Tốt hơn, nhiều dòng chịu được theo cả hai chiều |
| Khả năng tự lựa | Không hoặc rất hạn chế | Có ở dòng vòng bi cầu tự lựa 2 dãy |
| Ứng dụng | Máy móc tải nhẹ đến trung bình | Thiết bị công nghiệp, hộp số, máy bơm, quạt công nghiệp, máy cán, máy công cụ, hệ thống truyền động tải lớn |
Cấu tạo của ổ bi đỡ lòng cầu 2 dãy
Dưới đây là các bộ phận chính cấu thành ổ bi đỡ lòng cầu 2 dãy:
| Bộ phận | Đặc điểm cấu tạo | Chức năng |
| Vòng ngoài | Có một rãnh lăn dạng lòng cầu với tâm trùng với tâm của ổ bi, được gia công chính xác từ thép chịu lực. | Cho phép vòng bi tự lựa, bù sai lệch góc giữa trục và gối đỡ, giảm ứng suất khi lắp đặt hoặc vận hành. |
| Vòng trong | Gồm hai rãnh lăn riêng biệt tương ứng với hai dãy bi, lắp chặt với trục. Một số phiên bản có lỗ trụ hoặc lỗ côn để dễ dàng lắp bằng ống lót côn. | Truyền mô-men quay từ trục đến các viên bi, đảm bảo chuyển động ổn định và chính xác. |
| Hai dãy viên bi | Hai hàng bi thép có độ cứng cao, được bố trí song song giữa vòng trong và vòng ngoài. | Chịu tải hướng kính lớn, đồng thời tiếp nhận tải dọc trục theo cả hai hướng trong giới hạn cho phép. |
| Lồng bi (vòng cách) | Thường được chế tạo từ thép dập, đồng thau hoặc polyamide gia cường tùy từng dòng sản phẩm. | Giữ khoảng cách giữa các viên bi, giảm ma sát, hạn chế va chạm và giúp vòng bi hoạt động ổn định ở tốc độ cao. |
| Phớt chắn bụi (nếu có) | Một số model được trang bị phớt cao su hoặc nắp chắn kim loại ở hai đầu. | Ngăn bụi bẩn, hơi ẩm và tạp chất xâm nhập, đồng thời giữ mỡ bôi trơn bên trong, góp phần kéo dài tuổi thọ vòng bi. |
Ứng dụng của vòng bi cầu 2 dãy trong ngành công nghiệp

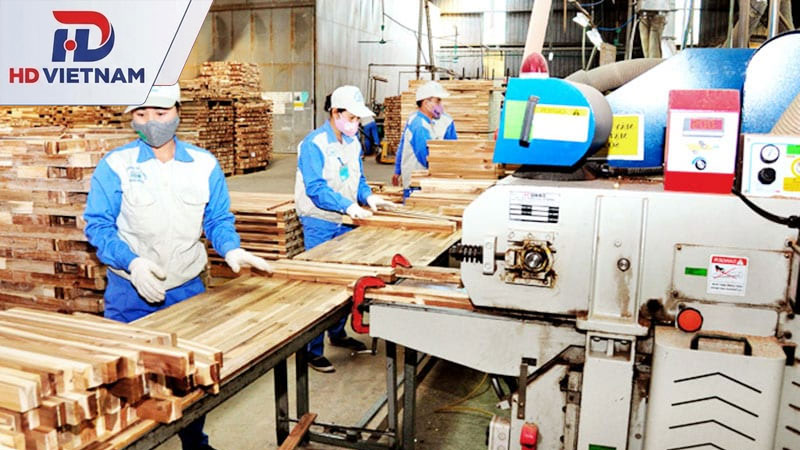

1. Ngành chế biến gỗ, giấy và dệt may
Trong các dây chuyền chế biến gỗ, sản xuất giấy và dệt may, nhiều cụm trục có chiều dài lớn nên dễ phát sinh hiện tượng võng trục hoặc lệch tâm nhẹ sau thời gian dài làm việc. Nếu sử dụng vòng bi thông thường, tải trọng sẽ phân bố không đều, làm tăng ma sát, rung động và giảm tuổi thọ của thiết bị.
Vòng bi cầu 2 dãy với khả năng tự lựa giúp bù đắp sai lệch giữa trục và gối đỡ, duy trì chuyển động ổn định mà không tạo ứng suất lớn lên các chi tiết. Nhờ đó, máy móc hoạt động êm hơn, giảm hao mòn và hạn chế thời gian dừng máy để sửa chữa.
Một số thiết bị sử dụng phổ biến gồm:
- Máy cưa công nghiệp.
- Máy bào, máy chà nhám.
- Máy ép gỗ.
- Máy xeo giấy.
- Máy in công nghiệp.
- Máy kéo sợi, máy dệt và máy cuộn vải.

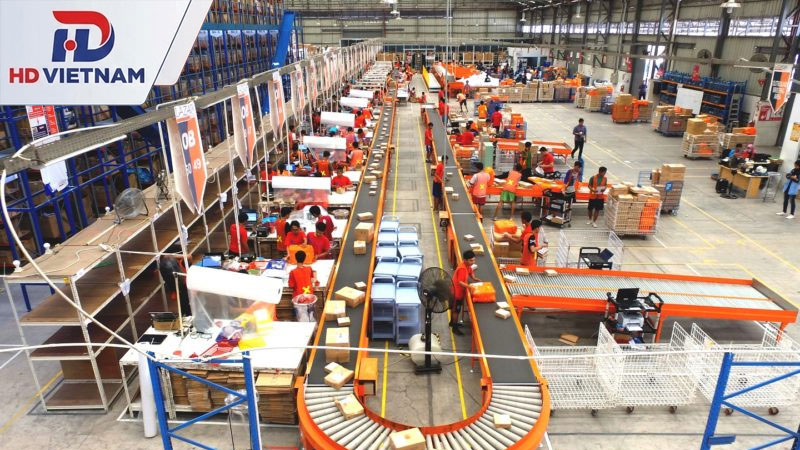

2. Hệ thống băng tải, băng chuyền
Băng tải thường phải hoạt động liên tục với tần suất cao để vận chuyển nguyên vật liệu hoặc thành phẩm. Điều này đòi hỏi vòng bi phải có độ bền cao, chịu tải ổn định và khả năng làm việc lâu dài.
Vòng bi cầu 2 dãy giúp nâng đỡ các con lăn và trục truyền động của hệ thống băng tải, đồng thời phân bố tải trọng đều trên hai hàng bi, giảm ma sát và hạn chế hiện tượng quá nhiệt khi vận hành liên tục.
Nhờ đặc tính này, hệ thống băng chuyền có thể:
- Vận hành ổn định trong thời gian dài.
- Giảm rung lắc và tiếng ồn.
- Hạn chế hư hỏng do lệch trục.
- Kéo dài tuổi thọ của con lăn và cụm truyền động.
- Giảm chi phí bảo trì và thay thế linh kiện.
Loại vòng bi này được sử dụng nhiều trong dây chuyền đóng gói, sản xuất thực phẩm, xi măng, khai khoáng, điện tử và các hệ thống logistics tự động.
3. Nông nghiệp và máy móc hạng nhẹ
Các thiết bị nông nghiệp thường làm việc trong điều kiện nhiều bụi bẩn, rung động mạnh và tải trọng thay đổi liên tục. Vòng bi lắp trên máy phải có khả năng chịu lực tốt, vận hành ổn định và thích ứng với điều kiện làm việc khắc nghiệt.
Vòng bi cầu 2 dãy đáp ứng tốt các yêu cầu này nhờ khả năng tự cân chỉnh khi trục bị lệch nhẹ và duy trì chuyển động trơn tru ngay cả khi thiết bị hoạt động trên địa hình gồ ghề.
Những ứng dụng phổ biến gồm:
- Máy cày.
- Máy xới đất.
- Máy gieo hạt.
- Máy gặt đập liên hợp.
- Máy thu hoạch nông sản.

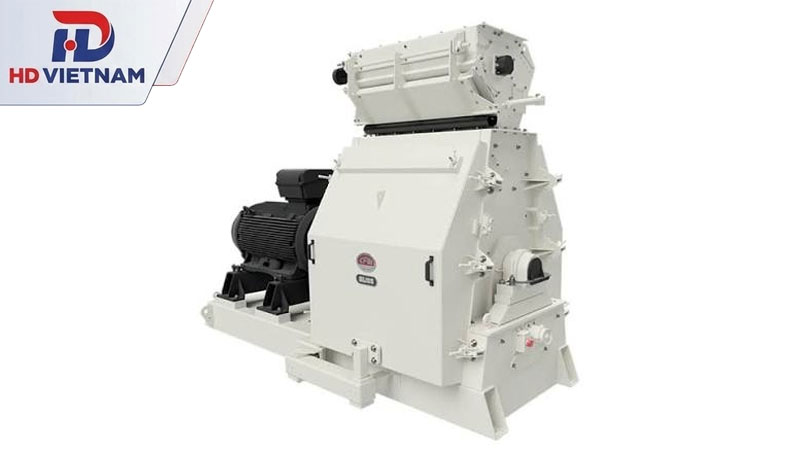

- Máy nghiền thức ăn chăn nuôi.
- Máy chế biến nông sản sau thu hoạch.
Việc sử dụng vòng bi cầu 2 dãy giúp tăng độ bền của máy móc, giảm chi phí sửa chữa và đảm bảo hiệu suất làm việc trong suốt mùa vụ.
4. Quạt công nghiệp và máy bơm
Đối với quạt công nghiệp, quạt hút bụi, quạt ly tâm hay các loại máy bơm nước công suất lớn, yêu cầu quan trọng nhất là độ rung thấp, khả năng vận hành êm và độ ổn định cao. Chỉ cần trục quay lệch tâm hoặc rung động lớn cũng có thể làm giảm hiệu suất và ảnh hưởng đến tuổi thọ của toàn bộ hệ thống.
Nhờ thiết kế hai dãy bi cùng khả năng tự lựa, vòng bi cầu 2 dãy giúp cụm trục quay cân bằng hơn, giảm lực tác động lên gối đỡ và hạn chế tiếng ồn trong quá trình vận hành.
Loại vòng bi này thường được lắp đặt trong:

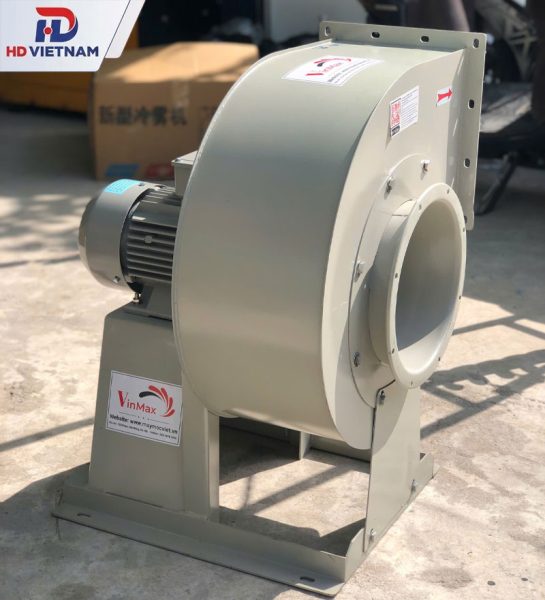

- Quạt ly tâm công nghiệp.
- Quạt thông gió nhà xưởng.
- Quạt hút bụi.
- Máy bơm nước ly tâm.
- Máy bơm hóa chất.
- Máy bơm tuần hoàn.
- Hệ thống xử lý nước và nước thải.
Ngoài việc giúp thiết bị hoạt động ổn định ở tốc độ cao, vòng bi cầu 2 dãy còn góp phần giảm tiêu hao năng lượng, nâng cao hiệu suất truyền động và kéo dài tuổi thọ của toàn bộ hệ thống.
HD VIETNAM hy vọng với những chia sẻ chi tiết trên đây, bạn đã hiểu rõ vòng bi cầu 2 dãy (ổ bi đỡ lòng cầu 2 dãy) là gì, cùng cấu tạo và ưu điểm vượt trội của dòng sản phẩm này đối với hệ thống máy móc công nghiệp. Việc lựa chọn đúng loại vòng bi chất lượng không chỉ giúp thiết bị vận hành êm ái mà còn tiết kiệm tối đa chi phí bảo trì, vận hành dài hạn.
Nếu bạn đang tìm kiếm giải pháp vòng bi cầu 2 dãy chính hãng, đúng thông số kỹ thuật với mức giá cạnh tranh nhất, hãy liên hệ ngay với chúng tôi qua hotline 08 5256 5256 để được đội ngũ kỹ thuật viên tư vấn và hỗ trợ nhanh chóng!
