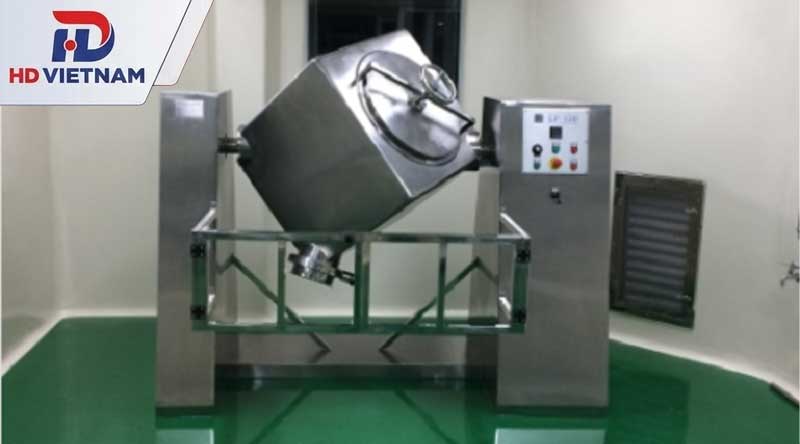

Máy trộn lập phương là thiết bị chuyên dụng để phối trộn nguyên liệu dạng bột khô và hạt khô, giúp các thành phần phân bố đồng đều thông qua chuyển động quay của buồng trộn.
Với thiết kế phù hợp cho nhiều công thức nguyên liệu, máy được ứng dụng trong các ngành thực phẩm, dược phẩm, mỹ phẩm và hóa chất. Để lựa chọn và sử dụng thiết bị hiệu quả, cần hiểu rõ cấu tạo, nguyên lý hoạt động cũng như phạm vi ứng dụng của máy trộn lập phương.

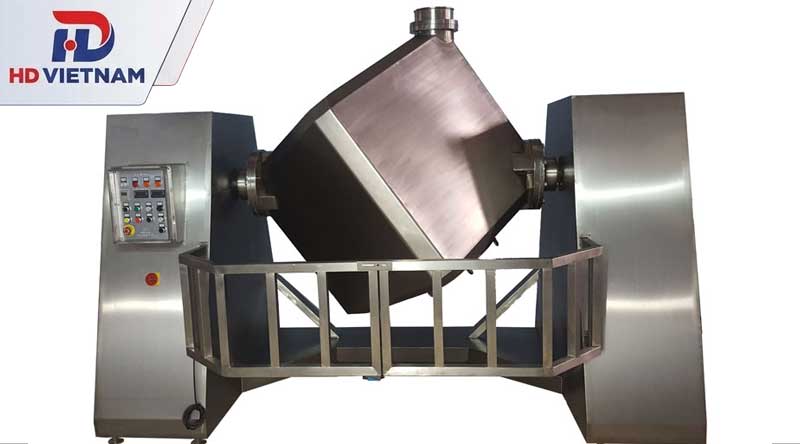

Cấu tạo máy trộn lập phương chuẩn kỹ thuật
Cấu tạo máy trộn lập phương gồm các bộ phận chính như buồng trộn, khung đỡ, động cơ giảm tốc, hệ thống truyền động, cửa nạp liệu, cửa xả liệu và bộ điều khiển. Mỗi bộ phận đảm nhiệm một chức năng riêng, phối hợp để tạo chuyển động đảo trộn nguyên liệu và hỗ trợ kiểm soát quá trình vận hành. Tùy theo model và yêu cầu sản xuất, máy có thể được trang bị thêm các cơ cấu bảo vệ hoặc hệ thống tự động hóa.
– Buồng trộn hình lập phương:
Là nơi chứa nguyên liệu trong quá trình phối trộn. Với model AP-CM100 được giới thiệu, thể tích buồng trộn khoảng 100 lít, các bộ phận tiếp xúc trực tiếp với nguyên liệu sử dụng inox 304. Hình dạng buồng chứa kết hợp với chuyển động quay giúp nguyên liệu dịch chuyển, đảo trộn bên trong.
– Khung đỡ và bệ máy:
Có nhiệm vụ nâng đỡ buồng trộn, động cơ và cụm truyền động. Theo thông số thì khung chân đỡ được chế tạo từ inox 304. Kết cấu cần bảo đảm độ ổn định, khả năng chịu tải và hạn chế rung lắc khi máy hoạt động.
Khung chân đỡ của máy đã dùng inox 304 và máy phải được làm sạch giữa các mẻ để phòng nhiễm chéo. Ở các điểm đỡ trục nằm ngoài vùng bột nhưng dễ dính dung dịch vệ sinh, gối INOX giúp đồng bộ vật liệu với khung, đồng thời tránh vệt gỉ chảy xuống khu vực cửa xả.
Khi trục buồng đi qua trụ đỡ hai bên, ổ trục thường được lắp bằng gối UCF (bích vuông) bắt vào mặt đứng của trụ. Trước khi siết bu lông, nên kiểm tra mặt lắp có phẳng và vuông góc với trục hay không, vì mặt bích vênh sẽ truyền lực lệch vào ổ và làm khung rung khi buồng quay.
– Động cơ giảm tốc:
Cung cấp lực để vận hành buồng trộn. Model AP-CM100 sử dụng động cơ giảm tốc công suất 1,5 kW, nguồn điện 220 V/50 Hz theo thông tin nhà cung cấp. Công suất và tốc độ vận hành cần phù hợp với tải trọng cũng như đặc tính của nguyên liệu.
Động cơ 1,5 kW và trục vào hộp giảm tốc chạy ở tốc độ cao hơn nhiều so với buồng trộn. Khi động cơ nóng bất thường hoặc có tiếng ồn tăng dần, nên đo nhiệt độ và độ rơ ổ trục trước khi xem xét các cụm khác. Ở cụm tốc độ cao, tải nhẹ này, vòng bi cầu là loại phù hợp, và cần thay đúng ký hiệu theo thông số của hãng.
– Hệ thống truyền động:
Tiếp nhận lực từ động cơ và truyền đến bộ phận quay của buồng trộn. Cụm truyền động cần được thiết kế phù hợp với kết cấu máy, bảo đảm chuyển động ổn định và thuận tiện cho việc kiểm tra, bảo trì.
Buồng trộn 100 lít khi đầy nguyên liệu có khối lượng đáng kể, và trục buồng được giữ ở hai đầu bằng hai ổ riêng. Sai lệch đồng tâm giữa hai ổ này là nguyên nhân thường gặp gây rung và mòn lệch. Vì thế khi thay thế, nên ưu tiên bạc đạn UC có mặt ngoài cầu tự lựa, vì loại này chịu được độ lệch nhỏ mà không làm ổ bị kẹt hoặc chịu tải một phía.
– Cửa nạp nguyên liệu:
Được sử dụng để đưa bột hoặc hạt vào buồng trộn trước khi khởi động máy. Cửa nạp cần có kết cấu thuận tiện cho thao tác, đồng thời hạn chế rơi vãi và phát tán bụi trong quá trình cấp liệu.
– Cửa xả và van xả liệu:
Cho phép lấy hỗn hợp sau khi hoàn tất quá trình trộn. Thiết kế cửa xả cần hỗ trợ tháo liệu thuận tiện, hạn chế tồn dư nguyên liệu và đáp ứng yêu cầu vệ sinh giữa các mẻ sản xuất.
– Bộ điều khiển:
Hỗ trợ cài đặt thời gian trộn và kiểm soát quá trình vận hành. Với AP-CM100, thông tin được cung cấp cho biết máy sử dụng đồng hồ hẹn giờ kỹ thuật số. Các chức năng như điều chỉnh tốc độ, tự động định vị cửa xả hoặc nạp liệu tự động cần được xác nhận theo cấu hình thực tế.
– Bộ phận bảo vệ an toàn:
Tùy thiết kế, máy có thể được trang bị lan can hoặc cơ cấu che chắn tại khu vực chuyển động. Các bộ phận này giúp hạn chế nguy cơ tiếp xúc với cụm truyền động trong khi máy hoạt động.

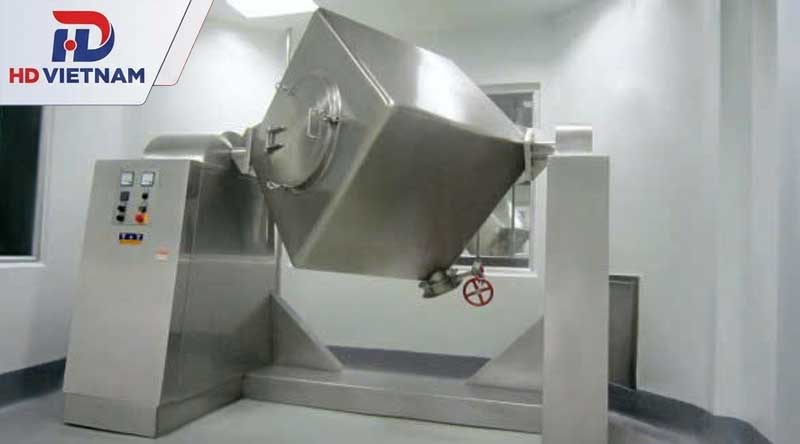

Nguyên lý hoạt động của máy trộn bột lập phương
Máy trộn bột lập phương hoạt động dựa trên chuyển động quay của buồng chứa, kết hợp với tác động của trọng lực để đảo trộn nguyên liệu. Khi động cơ giảm tốc truyền lực đến hệ thống truyền động, thùng trộn bắt đầu quay, làm khối bột bên trong liên tục thay đổi vị trí. Nguyên liệu được nâng lên, trượt hoặc đổ xuống theo chuyển động của buồng chứa, tạo điều kiện để các thành phần phân bố lại trong hỗn hợp.
Quá trình phối trộn thường diễn ra theo các bước sau:
- Nạp nguyên liệu: Bột hoặc hạt được đưa vào buồng trộn qua cửa nạp. Khối lượng nguyên liệu cần phù hợp với dung tích thiết kế và giới hạn vận hành của máy để tạo đủ không gian cho vật liệu dịch chuyển.
- Khởi động và thiết lập thông số: Người vận hành cài đặt thời gian trộn theo yêu cầu của từng loại nguyên liệu. Với model được trang bị biến tần, tốc độ quay có thể được điều chỉnh trong phạm vi cho phép để phù hợp với đặc tính hỗn hợp. Với các cấu hình nhỏ gọn hoặc model dung tích thấp hơn, khi khoảng trống giữa hai trụ đỡ hẹp và tải trục không lớn, có thể dùng gối UCFL (bích oval hai lỗ) để tiết kiệm chỗ. Nếu dung tích tăng, cần tính lại tải theo khối lượng mẻ tối đa trước khi giữ nguyên cỡ gối.
- Đảo trộn nguyên liệu: Khi buồng chứa quay, nguyên liệu di chuyển theo thành thùng rồi rơi xuống nhờ trọng lực. Chuyển động lặp lại giúp các thành phần tiếp xúc, phân tán và hòa trộn với nhau mà không cần cánh khuấy truyền thống trong cấu hình máy không cánh.
- Kết thúc chu trình: Khi hết thời gian cài đặt, máy dừng theo cơ chế điều khiển được trang bị. Người vận hành kiểm tra trạng thái thiết bị và đưa cửa xả về vị trí phù hợp nếu cần.
- Xả thành phẩm: Hỗn hợp sau khi trộn được lấy ra qua cửa xả để chuyển sang công đoạn tiếp theo, chẳng hạn đóng gói, tạo hạt hoặc dập viên, tùy quy trình sản xuất.
Hiệu quả trộn phụ thuộc vào những yếu tố nào?
Độ đồng đều của thành phẩm không chỉ do hình dạng buồng trộn quyết định mà còn phụ thuộc vào tỷ lệ nạp liệu, thời gian và tốc độ quay, kích thước hạt, độ ẩm cũng như sự chênh lệch khối lượng riêng giữa các thành phần. Nếu nguyên liệu có xu hướng vón cục hoặc phân tầng, doanh nghiệp cần thử nghiệm để lựa chọn chế độ vận hành phù hợp.
Nhờ cơ chế đảo trộn bằng chuyển động quay, máy trộn bột lập phương có thể phù hợp với nhiều loại nguyên liệu khô trong ngành thực phẩm, mỹ phẩm, hóa chất và một số quy trình sản xuất dược phẩm. Tuy khả năng bảo toàn cấu trúc hạt, hạn chế phát sinh nhiệt hoặc đạt độ đồng đều theo yêu cầu cần được đánh giá trên nguyên liệu thực tế; không nên mặc định mọi hỗn hợp đều đạt hiệu quả như nhau.

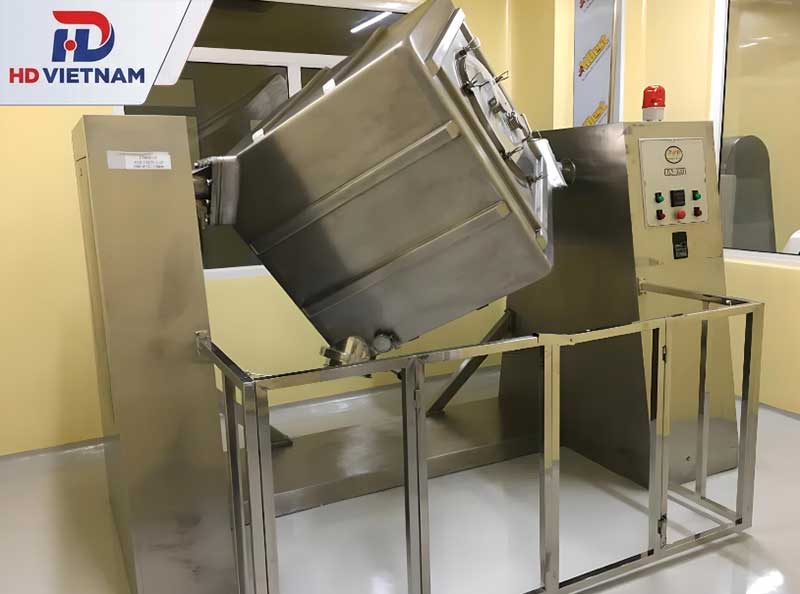

Ứng dụng của máy trộn lập phương trong sản xuất
Ngành thực phẩm
Trong ngành chế biến thực phẩm, máy trộn lập phương có thể dùng để phối trộn tinh bột, cà phê xay, sữa bột, bột ngũ cốc, bột gia vị và các nguyên liệu khô khác. Quá trình đảo trộn giúp phân bố các thành phần theo tỷ lệ công thức, phục vụ sản xuất những sản phẩm như bột pha chế, hỗn hợp ngũ cốc hoặc gia vị phối trộn sẵn.
Khi lựa chọn thiết bị, doanh nghiệp cần xem xét độ ẩm, kích thước hạt và tỷ trọng của từng thành phần. Những nguyên liệu có đặc tính chênh lệch lớn có thể cần điều chỉnh thời gian, tốc độ quay hoặc tỷ lệ nạp để hạn chế hiện tượng phân tầng.
Sản xuất dược phẩm
Đối với ngành dược, thiết bị có thể được sử dụng để phối trộn một số loại bột dược liệu, tá dược và nguyên liệu dạng khô trước các công đoạn bào chế tiếp theo. Hỗn hợp sau khi trộn có thể được chuyển đến quy trình tạo hạt, dập viên hoặc đóng nang nếu đáp ứng yêu cầu kỹ thuật của sản phẩm.
Do nguyên liệu dược phẩm thường đòi hỏi kiểm soát chặt chẽ về chất lượng, cơ sở sản xuất cần đánh giá độ đồng đều của hỗn hợp bằng phương pháp lấy mẫu phù hợp. Đồng thời, vật liệu tiếp xúc, khả năng vệ sinh và quy trình phòng ngừa nhiễm chéo phải được xem xét theo tiêu chuẩn áp dụng tại nhà máy.
Ngành mỹ phẩm
Trong sản xuất mỹ phẩm, máy trộn lập phương phù hợp với một số hỗn hợp dạng khô như bột nền, bột màu và nguyên liệu dùng trong các sản phẩm trang điểm dạng bột. Việc phối trộn giúp các thành phần phân bố đồng đều hơn trước khi chuyển sang công đoạn hoàn thiện hoặc đóng gói.
Đối với công thức có nhiều loại bột màu, doanh nghiệp cần kiểm tra khả năng phân tán và độ đồng nhất của thành phẩm để hạn chế tình trạng màu sắc không đồng đều. Nếu quy trình yêu cầu nhũ hóa, gia nhiệt hoặc phối trộn nguyên liệu lỏng, cần sử dụng thiết bị chuyên dụng thay vì mặc định máy trộn lập phương có thể đảm nhiệm toàn bộ công đoạn.
Ngành hóa chất
Máy trộn lập phương có thể phục vụ việc phối trộn các loại bột hóa chất khô trước khi đóng gói hoặc chuyển sang công đoạn xử lý tiếp theo. Thiết bị cần được lựa chọn dựa trên đặc tính hóa học của nguyên liệu, khả năng chống ăn mòn của vật liệu chế tạo và yêu cầu an toàn trong quá trình vận hành.
Khi trộn bột hóa chất có tính ăn mòn nhẹ hoặc hút ẩm, ổ trục đặt gần vùng phát tán bụi có thể chọn vòng bi INOX để hạn chế gỉ. Cần đối chiếu tải và tốc độ thực tế, vì vòng bi inox chịu tải thấp hơn thép chrome, và không dùng cho trục đỡ buồng đầy nguyên liệu.
Với các loại bột dễ phát tán, có tính ăn mòn hoặc tiềm ẩn nguy cơ đối với người lao động, doanh nghiệp nên trao đổi về phương án nạp liệu kín, thu gom bụi và bảo vệ các vị trí truyền động. Việc xác nhận tính tương thích giữa nguyên liệu với bề mặt tiếp xúc cũng là bước cần thiết trước khi đưa máy vào sử dụng.
Sản xuất bột và hạt công nghiệp
Ngoài các lĩnh vực trên, thiết bị còn có thể được cân nhắc cho những quy trình cần phối trộn nguyên liệu dạng bột hoặc hạt khô có đặc tính phù hợp. Sau khi hoàn tất, hỗn hợp được chuyển sang các công đoạn như đóng gói, tạo hạt hoặc xử lý tiếp theo tùy theo sơ đồ sản xuất.
Đối với nguyên liệu có kích thước hạt không đồng đều hoặc chênh lệch đáng kể về khối lượng riêng, cần thử nghiệm trước để xác định chế độ vận hành thích hợp. Điều này giúp doanh nghiệp đánh giá khả năng đạt độ đồng đều theo yêu cầu và lựa chọn dung tích máy phù hợp với sản lượng từng mẻ.
Tham khảo thêm: Máy trộn chữ V
Qua bài viết này, hy vọng bạn đã hiểu rõ hơn về cấu tạo, nguyên lý hoạt động và ứng dụng thực tế của máy trộn lập phương trong các ngành sản xuất. Để lựa chọn thiết bị phù hợp, doanh nghiệp cần căn cứ vào đặc tính nguyên liệu, năng suất mong muốn và yêu cầu kỹ thuật của từng quy trình.
