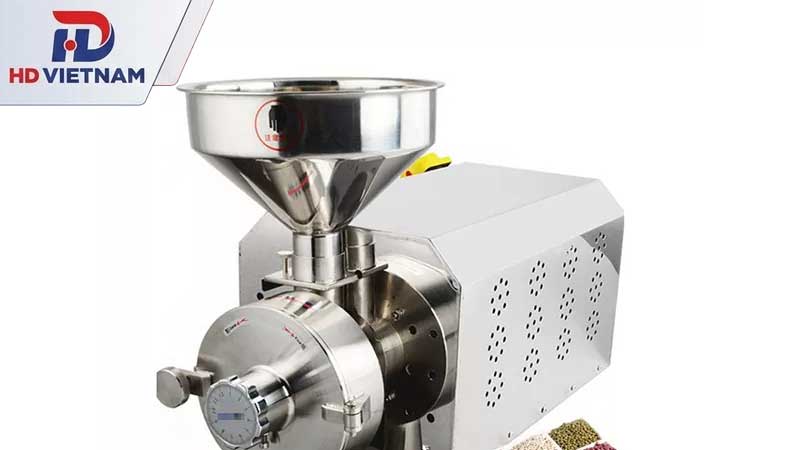

Máy nghiền dược liệu là thiết bị hỗ trợ xử lý thuốc Bắc, thuốc Nam và nhiều loại nguyên liệu khô thành dạng bột với độ mịn phù hợp nhu cầu sử dụng. Cũng tuỳ vào đặc tính nguyên liệu và quy mô sản xuất, người dùng có thể lựa chọn dòng máy có cơ chế nghiền, công suất và cấu tạo khác nhau. Bài viết dưới đây HD VIETNAM sẽ giúp bạn tìm hiểu cấu tạo, nguyên lý hoạt động và các loại máy nghiền dược liệu phổ biến hiện nay.
Máy nghiền dược liệu là gì? Vai trò trong sơ chế thuốc Đông y
Máy nghiền dược liệu là thiết bị chuyên dùng để nghiền nhỏ các loại thuốc Bắc, thuốc Nam và thảo dược như rễ cây, thân, củ, lá, hoa, hạt khô thành dạng bột hoặc hạt theo yêu cầu. Máy sử dụng các cơ chế như va đập, cắt hoặc ma sát để làm nhỏ nguyên liệu. Độ mịn thành phẩm phụ thuộc vào cấu tạo máy, lưới sàng và đặc tính của từng loại dược liệu.
Lợi ích so với cối xay thuốc Bắc truyền thống
So với phương pháp nghiền thủ công bằng cối, máy nghiền dược liệu mang lại một số lợi ích thiết thực:
- Tiết kiệm thời gian và công sức: Hạn chế thao tác giã, nghiền bằng tay.
- Tăng năng suất: Xử lý được lượng nguyên liệu lớn hơn, tùy công suất thiết bị.
- Kiểm soát độ mịn: Một số dòng máy cho phép lựa chọn lưới sàng để đáp ứng kích thước bột mong muốn.
- Ứng dụng đa dạng: Có thể nghiền nhiều loại dược liệu khô và nguyên liệu thực vật phù hợp với thiết kế máy.
- Thuận tiện vệ sinh: Một số model sử dụng inox 304, hỗ trợ làm sạch và hạn chế ăn mòn trong điều kiện sử dụng phù hợp.
Khi lựa chọn máy, cần căn cứ vào loại dược liệu, sản lượng và độ mịn cần đạt để chọn thiết bị phù hợp.
Cấu tạo và nguyên lý hoạt động của máy nghiền dược liệu
Máy nghiền dược liệu được thiết kế với các bộ phận đảm nhiệm chức năng cấp nguyên liệu, nghiền nhỏ, sàng lọc và thu hồi bột thành phẩm. Tùy từng model, cấu tạo và cơ chế nghiền có thể khác nhau, nhưng mục tiêu chung là xử lý nguyên liệu thành dạng bột phù hợp với nhu cầu sản xuất.

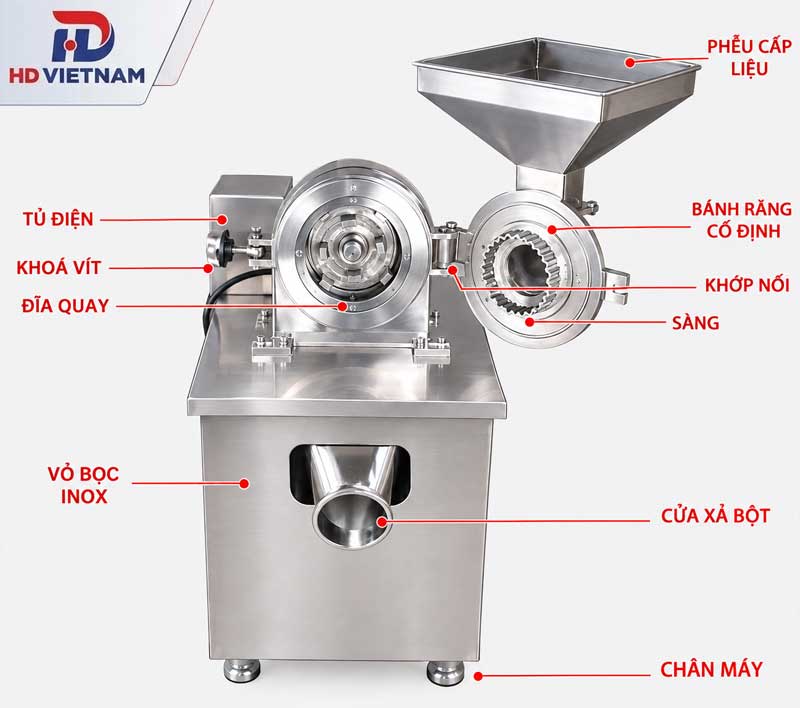

1. Cấu tạo chung của máy nghiền thuốc
Cấu tạo của dòng máy nghiền dược liệu công nghiệp thiết bị gồm các bộ phận chính sau:
Thân máy
Được chế tạo từ inox 304, có kết cấu chắc chắn, hỗ trợ chống ăn mòn trong điều kiện sử dụng phù hợp và thuận tiện cho việc vệ sinh sau khi nghiền.
Phễu cấp liệu
Là nơi tiếp nhận nguyên liệu đầu vào, giúp người vận hành đưa dược liệu vào buồng nghiền thuận tiện. Nguyên liệu cần được sơ chế phù hợp với khả năng tiếp nhận của máy.
Buồng nghiền và trục nghiền
Đảm nhiệm quá trình làm nhỏ nguyên liệu. Với model MN-300B, tốc độ trục chính được công bố ở mức 4.500 vòng/phút, hỗ trợ nghiền nhiều loại dược liệu khô, bao gồm lá, thân, cành, rễ, củ và hạt.
Do nguyên liệu như rễ, thân, cành cứng tác động va đập lên rôto, đầu trục chính chịu tải hướng tâm lớn. Ở những vị trí này, vòng bi đũa có khả năng chịu tải hướng tâm cao hơn vòng bi cầu cùng kích thước, nên thường được cân nhắc khi nghiền dược liệu cứng với năng suất lớn.
Ổ đỡ trục (vòng bi)
Trục nghiền quay tốc độ cao (ví dụ 4.500 vòng/phút ở model MN-300B) nên cần cụm vòng bi chịu tải và chịu rung tốt để trục quay êm, hạn chế mài mòn. Tùy thiết kế máy, cụm này có thể dùng vòng bi cầu, vòng bi đũa hoặc gối đỡ UCF/UCP kèm bạc đạn UC. Với môi trường ẩm, cần vệ sinh thường xuyên hoặc yêu cầu chống gỉ, có thể cân nhắc vòng bi INOX hoặc gối INOX.
Lưới sàng
Có nhiệm vụ phân loại bột theo kích thước lỗ sàng. Việc lựa chọn lưới phù hợp ảnh hưởng đến độ mịn thành phẩm và năng suất nghiền; lưới có thể tháo lắp để thuận tiện cho việc thay đổi cấu hình và vệ sinh.
Cơ cấu khóa vít
Giúp cố định các bộ phận theo thiết kế, hạn chế tình trạng lỏng hoặc sai vị trí khi máy hoạt động. Người dùng cần kiểm tra các điểm khóa trước khi khởi động.
Hệ thống thu hồi bột:
Tiếp nhận phần nguyên liệu đã nghiền đạt yêu cầu và hỗ trợ hạn chế bụi phát tán ra bên ngoài trong quá trình thu gom thành phẩm. Cấu tạo cụ thể có thể thay đổi theo từng model và nhà sản xuất.

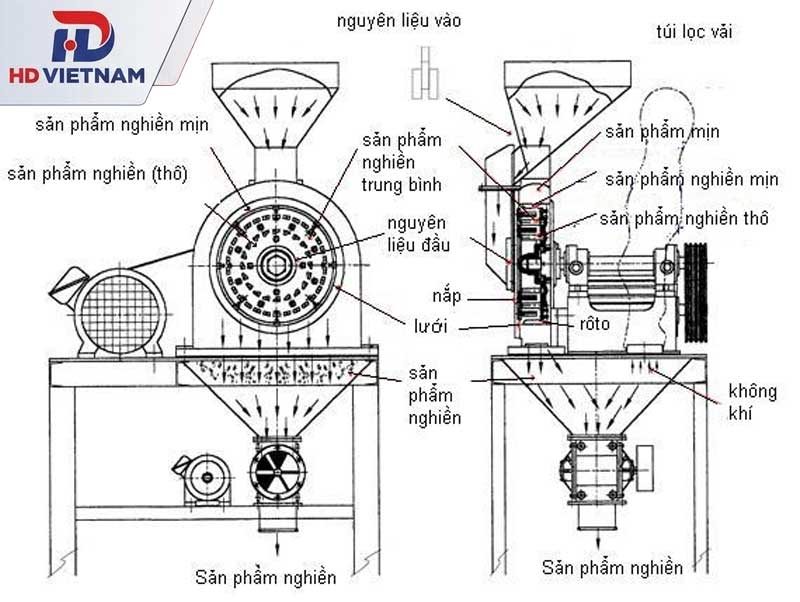

2. Nguyên lý vận hành của máy xay thuốc
Máy nghiền dược liệu công nghiệp vận hành dựa trên cơ chế làm nhỏ nguyên liệu trong buồng nghiền bằng chuyển động quay tốc độ cao. Với model MN-300B, trục chính có tốc độ công bố 4.500 vòng/phút. Nguyên liệu sau khi được nghiền sẽ đi qua lưới sàng phù hợp trước khi được thu hồi thành phẩm.
Quy trình vận hành cơ bản gồm các bước:
- Sơ chế nguyên liệu: Dược liệu được làm khô và loại bỏ tạp chất phù hợp trước khi nghiền. Với thân, cành hoặc củ có kích thước lớn, nên băm nhỏ hoặc thái lát để thuận tiện cho quá trình xử lý.
- Nạp nguyên liệu: Đưa nguyên liệu vào phễu cấp liệu theo hướng dẫn của nhà sản xuất, tránh nạp quá nhiều cùng lúc gây ùn tắc hoặc ảnh hưởng đến hiệu quả nghiền.
- Tiến hành nghiền: Khi máy hoạt động, trục nghiền quay với tốc độ cao, tác động lên nguyên liệu và làm chúng nhỏ dần trong buồng nghiền.
- Sàng lọc bột: Nguyên liệu sau nghiền được phân loại qua lưới sàng. Kích thước lỗ sàng được lựa chọn theo độ mịn thành phẩm mong muốn và khả năng đáp ứng của máy.
- Thu hồi thành phẩm: Phần bột đạt yêu cầu được dẫn đến hệ thống thu hồi để lấy ra và sử dụng cho công đoạn tiếp theo.
Độ mịn và năng suất thực tế phụ thuộc vào đặc tính nguyên liệu, độ ẩm, kích thước đầu vào và loại lưới sàng. Với dược liệu cứng hoặc nguyên liệu cần độ mịn cao, có thể phải nghiền sơ bộ rồi tiếp tục nghiền mịn. Sau khi hoàn tất, cần ngắt nguồn điện trước khi vệ sinh buồng nghiền, kiểm tra lưới sàng hoặc bảo trì thiết bị.
Phân loại máy nghiền dược liệu trên thị trường
Máy nghiền dược liệu hiện có nhiều dòng với công suất, kết cấu và khả năng xử lý nguyên liệu khác nhau. Để lựa chọn thiết bị phù hợp, người dùng có thể dựa vào hai tiêu chí chính là quy mô sử dụng và độ mịn thành phẩm. Cách phân loại này giúp xác định dòng máy đáp ứng nhu cầu sơ chế tại hộ kinh doanh nhỏ hoặc phục vụ sản xuất với sản lượng lớn.
1. Phân loại theo công suất và quy mô sử dụng

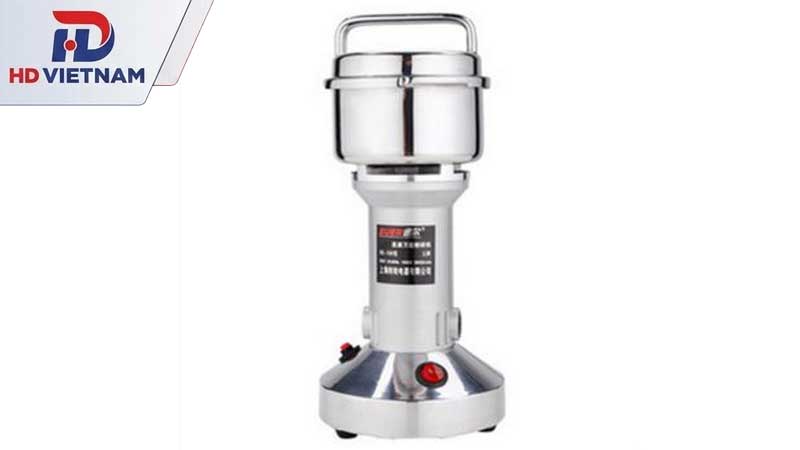

Máy nghiền dược liệu mini
Máy nghiền dược liệu mini phù hợp với hộ kinh doanh, cơ sở sơ chế nhỏ hoặc nhu cầu nghiền nguyên liệu với khối lượng hạn chế. Dòng máy này thường có thiết kế gọn, không chiếm nhiều diện tích và thuận tiện khi bố trí tại khu vực làm việc nhỏ.
Tùy model, máy có thể được sử dụng để nghiền các loại lá, rễ, củ, hạt và thảo dược khô đã sơ chế. Công suất và năng suất giữa các thiết bị không hoàn toàn giống nhau; mức dưới 3 kW hoặc khoảng 5–30 kg/h chỉ mang tính tham khảo, không phải thông số chung cho tất cả máy nghiền mini.
Máy nghiền dược liệu công nghiệp
Máy nghiền dược liệu công nghiệp được thiết kế cho các cơ sở sản xuất cần xử lý nguyên liệu với khối lượng lớn. So với dòng mini, thiết bị thường có công suất và năng suất cao hơn, phù hợp với nhu cầu nghiền dược liệu, thảo mộc, ngũ cốc hoặc một số nguyên liệu khô khác trong quy trình sản xuất.
Một ví dụ là model MN-300B có thông số được công bố như sau:
| Thông số | Giá trị |
| Mã máy | MN-300B |
| Năng suất | 100–300 kg/h |
| Công suất | 4 kW |
| Điện áp | 220V/380V |
| Tốc độ trục chính | 4.500 vòng/phút |
| Vật liệu chế tạo | Inox 304 |
| Bảo hành | 1–2 năm |
Năng suất thực tế có thể thay đổi theo loại nguyên liệu, độ ẩm, kích thước đầu vào và độ mịn cần đạt. Khi đầu tư máy công nghiệp, nên xem xét thêm diện tích lắp đặt, nguồn điện, hệ thống thu hồi bột, khả năng vệ sinh và dịch vụ bảo trì.
2. Phân loại theo độ mịn thành phẩm

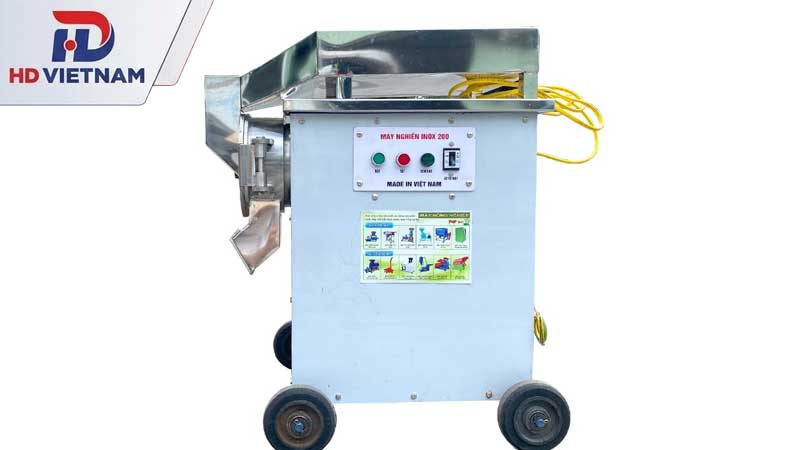

Máy nghiền thuốc Bắc siêu mịn
Máy nghiền thuốc Bắc siêu mịn được sử dụng khi nguyên liệu cần được xử lý thành dạng bột có kích thước hạt nhỏ. Thiết bị có thể phục vụ việc nghiền các loại rễ, thân, củ, lá, hoa hoặc hạt dược liệu khô, tùy theo cấu tạo và giới hạn xử lý của từng model.
Độ mịn thành phẩm phụ thuộc vào cơ chế nghiền, tốc độ vận hành, cấu hình lưới sàng hoặc bộ phận phân loại và đặc tính của nguyên liệu. Với những loại dược liệu cứng như rễ hoặc thân cây, có thể cần nghiền sơ bộ trước khi tiếp tục nghiền mịn để hỗ trợ quá trình xử lý.
Máy nghiền thảo dược thô và bán mịn
Máy nghiền thô hoặc bán mịn phù hợp khi nguyên liệu không cần chuyển thành bột quá nhỏ ngay từ đầu. Thiết bị thường được sử dụng để sơ chế dược liệu trước các công đoạn như sắc, nấu cao, chiết xuất hoặc nghiền mịn ở bước tiếp theo.
Dòng máy này có thể xử lý nhiều loại nguyên liệu khô như thân, cành, rễ, củ và hạt. Với nguyên liệu có kích thước lớn hoặc độ cứng cao, nên cắt nhỏ, thái lát hoặc nghiền qua nhiều giai đoạn tùy theo yêu cầu của quy trình.
Lưu ý khi lựa chọn: Công suất và độ mịn là hai tiêu chí riêng biệt. Máy có năng suất cao không đồng nghĩa luôn tạo được bột siêu mịn, còn thiết bị nghiền mịn chưa chắc đáp ứng được sản lượng lớn.
Trên đây là những thông tin về các dòng máy nghiền dược liệu phổ biến, được phân loại theo công suất, quy mô sử dụng và độ mịn thành phẩm. Tùy vào đặc tính nguyên liệu, sản lượng cần xử lý và mục đích sử dụng, bạn nên lựa chọn thiết bị có thông số kỹ thuật phù hợp để tối ưu hiệu quả nghiền và chi phí đầu tư.
