Máy nghiền côn là thiết bị không thể thiếu trong các dây chuyền nghiền đá, tuyển quặng và sản xuất vật liệu xây dựng hiện đại. Với khả năng nghiền hiệu quả các loại đá và khoáng sản có độ cứng từ trung bình đến rất cao, thiết bị này giúp tạo ra thành phẩm có kích thước đồng đều, năng suất lớn và đáp ứng yêu cầu khắt khe của nhiều ngành công nghiệp.
Vậy máy nghiền côn là gì, có cấu tạo ra sao, nguyên lý hoạt động như thế nào và được ứng dụng trong những lĩnh vực nào? Hãy cùng HD VIETNAM tìm hiểu chi tiết trong bài viết dưới đây.
Máy nghiền côn là gì? Khi nào nên sử dụng?
Máy nghiền côn (Cone Crusher) là thiết bị nghiền sử dụng lực nén giữa côn động và côn tĩnh để làm giảm kích thước vật liệu, chuyên đảm nhiệm công đoạn nghiền thứ cấp, nghiền trung và nghiền tinh trong dây chuyền nghiền đá, khai thác khoáng sản và sản xuất cát nhân tạo. Sau khi đá nguyên khai được nghiền sơ bộ bằng máy nghiền hàm, vật liệu sẽ được chuyển sang máy nghiền côn nghiền đá để tiếp tục xử lý, tạo ra thành phẩm có kích thước nhỏ hơn, đồng đều hơn và đáp ứng các yêu cầu về cấp phối trong xây dựng.
Thiết bị đặc biệt phù hợp để nghiền các loại vật liệu có độ cứng cao như đá granite, đá bazan, đá thạch anh, đá cuội, quặng sắt, quặng đồng và nhiều loại khoáng sản khác có cường độ nén lớn. Nhờ cơ chế nghiền liên tục bằng lực ép, côn nghiền đá có khả năng vận hành ổn định với công suất lớn, đồng thời giảm hao mòn so với nhiều dòng máy nghiền khác khi xử lý vật liệu cứng.
Máy nghiền côn thường được sử dụng trong các trường hợp sau:
- Nghiền thứ cấp sau máy nghiền hàm để giảm kích thước đá thô.
- Nghiền trung hoặc nghiền tinh trong các dây chuyền sản xuất đá xây dựng.
- Sản xuất đá thành phẩm có cấp phối đồng đều phục vụ bê tông, nhựa đường và công trình giao thông.
- Nghiền các loại quặng kim loại, quặng phi kim trong ngành khai thác khoáng sản.
- Dây chuyền sản xuất cát nhân tạo yêu cầu vật liệu đầu vào có kích thước ổn định.
Những lý do khiến máy nghiền côn nghiền đá được sử dụng rộng rãi là nhờ khả năng làm việc bền bỉ trong môi trường khai thác cường độ cao. Thiết bị có thể hoạt động liên tục trong thời gian dài, dễ dàng điều chỉnh khe xả để kiểm soát kích thước sản phẩm đầu ra, đồng thời tương thích với nhiều cấu hình dây chuyền nghiền khác nhau.
Ưu điểm nổi bật của máy nghiền côn
So với nhiều thiết bị nghiền thứ cấp khác, côn nghiền đá sở hữu nhiều ưu điểm vượt trội giúp nâng cao hiệu quả sản xuất và giảm chi phí vận hành:
- Chịu lực nghiền lớn, xử lý hiệu quả các loại đá và quặng có độ cứng cao.
- Tỷ lệ nghiền cao, giảm kích thước vật liệu nhanh chóng qua từng giai đoạn.
- Năng suất lớn, đáp ứng các dây chuyền từ vài chục đến hàng trăm tấn mỗi giờ.
- Tiêu thụ điện năng thấp, tối ưu chi phí vận hành nhờ cơ cấu truyền động và khoang nghiền được thiết kế tối ưu.
- Điều chỉnh linh hoạt kích thước đầu ra thông qua cơ cấu thay đổi khe xả liệu.
- Thành phẩm đồng đều, phù hợp cho sản xuất đá xây dựng, bê tông và cát nhân tạo chất lượng cao.
- Tuổi thọ linh kiện cao, các chi tiết chịu mài mòn được chế tạo từ thép hợp kim hoặc thép mangan có khả năng chống mài mòn tốt.
- Dễ bảo trì và vận hành, nhiều dòng máy hiện nay được trang bị hệ thống thủy lực, bôi trơn tự động và cơ chế bảo vệ quá tải giúp giảm thời gian dừng máy.

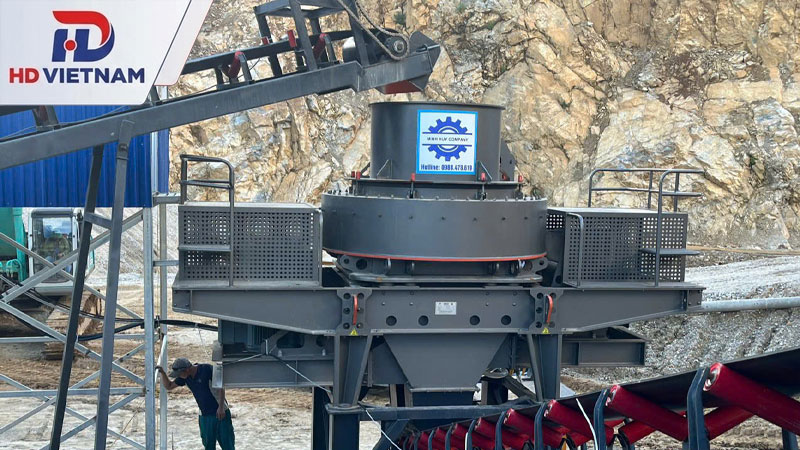

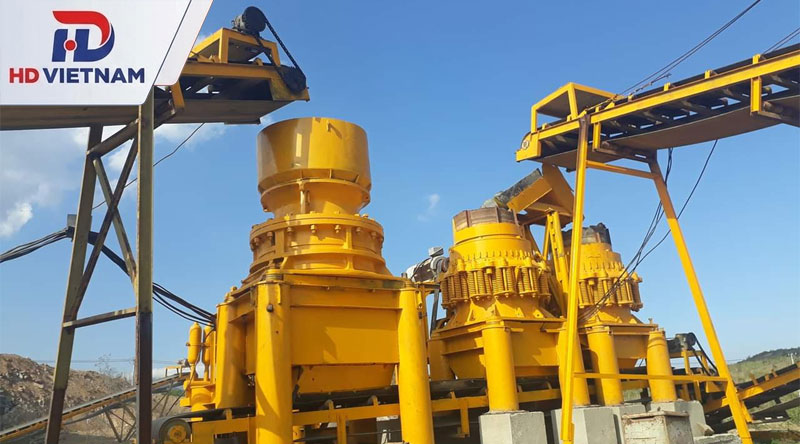

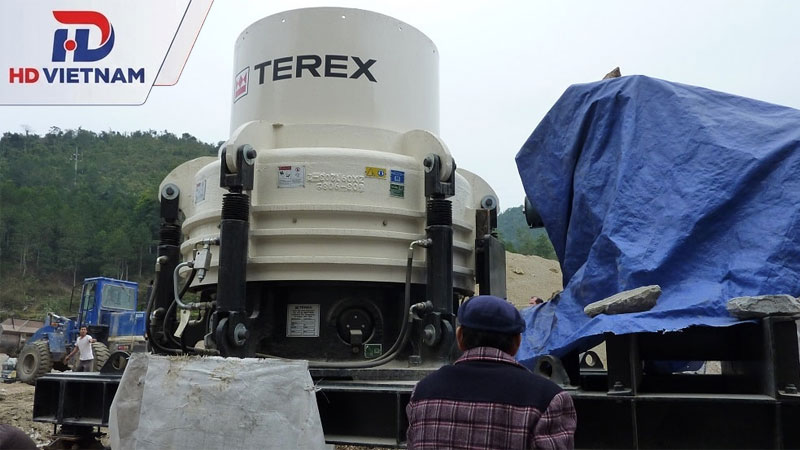

Cấu tạo máy nghiền côn

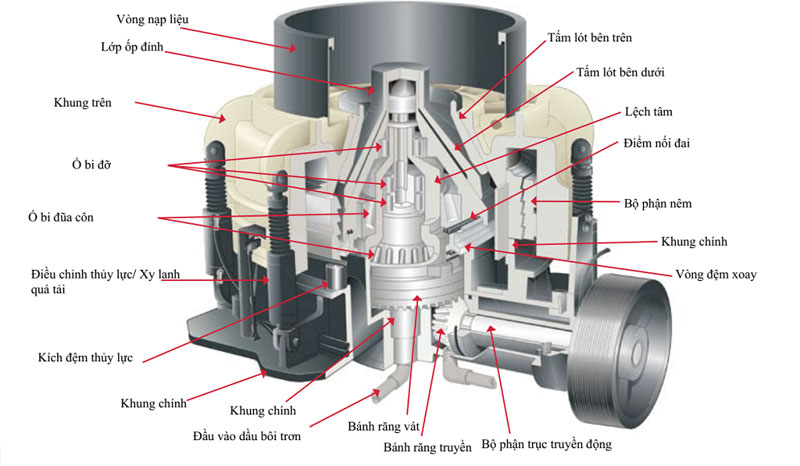

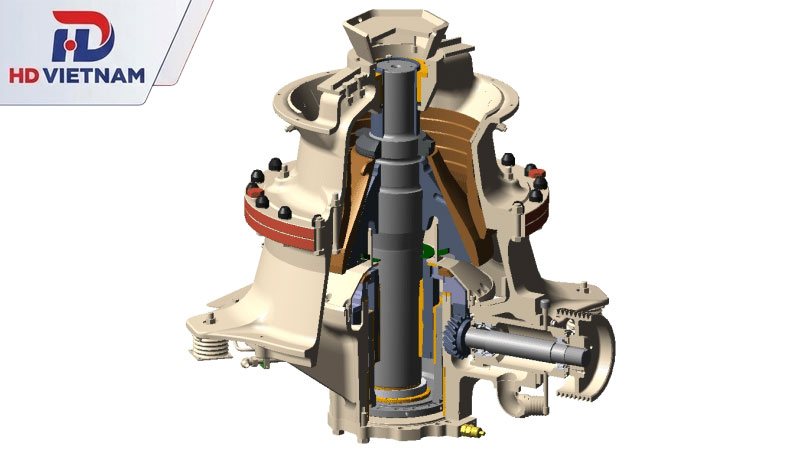

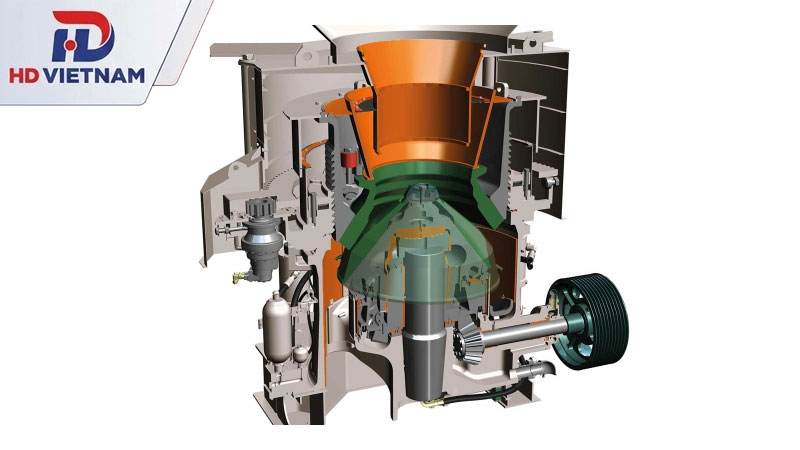

Máy nghiền côn được thiết kế theo nguyên lý nghiền nén liên tục, trong đó vật liệu được ép giữa côn động (mantle) và côn tĩnh (concave/bowl liner) để giảm kích thước đến khi đạt yêu cầu và tự động rơi qua cửa xả. Nhờ kết cấu cơ khí chắc chắn, khả năng chịu tải lớn và hệ thống truyền động chính xác, máy có thể vận hành ổn định trong thời gian dài, đáp ứng nhu cầu nghiền đá, quặng và vật liệu có độ cứng cao với năng suất lớn.
Tùy từng dòng máy (côn lò xo, côn thủy lực hay côn đa xi lanh), cấu tạo có thể khác nhau ở một số chi tiết. Tuy về cơ bản, máy nghiền côn nghiền đá đều gồm các bộ phận cốt lõi sau đây.
1. Khung thân máy (Main Frame)
Khung thân là bộ phận chịu toàn bộ tải trọng của máy trong quá trình nghiền. Bộ phận này thường được đúc bằng thép hoặc gang hợp kim cường độ cao nhằm đảm bảo khả năng chịu va đập, chống rung và chống biến dạng khi làm việc liên tục.
Vai trò của khung thân máy:
- Là giá đỡ cho toàn bộ cụm nghiền và hệ thống truyền động.
- Hấp thụ rung động, tăng độ ổn định khi vận hành.
- Bảo vệ các chi tiết bên trong khỏi tác động từ môi trường làm việc.
2. Côn động (Mantle)
Côn động là bộ phận trực tiếp thực hiện quá trình nghiền vật liệu. Chi tiết này được lắp trên trục chính và chuyển động theo quỹ đạo lệch tâm để tạo lực ép liên tục lên đá.
Đặc điểm nổi bật:
- Chế tạo từ thép mangan Mn13, Mn18 hoặc hợp kim chống mài mòn cao.
- Chịu lực nén và lực va đập rất lớn.
- Có thể thay thế khi mòn mà không cần thay toàn bộ cụm nghiền.
3. Côn tĩnh (Concave/Bowl Liner)
Côn tĩnh được lắp cố định bên trong thân máy, kết hợp với côn động tạo thành khoang nghiền. Khi côn động quay lệch tâm, khoảng cách giữa hai bề mặt liên tục thay đổi, giúp vật liệu được ép nhỏ dần.
Chức năng chính:
- Tạo bề mặt nghiền đối diện với côn động.
- Duy trì áp lực nghiền ổn định.
- Quyết định hình dạng và hiệu quả của khoang nghiền.
4. Trục chính và trục lệch tâm (Main Shaft & Eccentric Shaft)
Đây là cụm chi tiết quan trọng nhất quyết định chuyển động của côn nghiền đá. Động cơ truyền lực đến trục lệch tâm, làm cho trục chính dao động theo quỹ đạo hình nón thay vì quay tròn hoàn toàn.
Vai trò của cụm trục:
- Truyền mô-men xoắn từ động cơ đến cụm nghiền.
- Tạo chuyển động lệch tâm cho côn động.
- Quyết định lực nghiền và năng suất của máy.
Các trục thường được gia công từ thép hợp kim có độ bền cao như 42CrMo nhằm tăng khả năng chịu xoắn và kéo dài tuổi thọ. Để chịu được tải trọng và lực xoay lớn từ trục lệch tâm, cụm trục này thường sử dụng vòng bi ngành đá hoặc vòng bi tang trống chuyên dụng, có khả năng chịu va đập và mài mòn cao.
Một số mã vòng bi thường được lắp đặt cho trục chính máy nghiền côn có thể kể đến như 22344, 22348, 22352 và 22356 — thuộc dòng vòng bi đũa côn tang trống cỡ lớn, có khả năng chịu tải hướng kính cao, phù hợp với các dòng máy công suất trung bình đến lớn.
5. Hệ thống truyền động
Hệ thống truyền động gồm động cơ điện, puly, dây đai, trục ngang và cặp bánh răng côn (bánh răng quả dứa – vành chậu) giúp truyền công suất từ động cơ đến cụm trục chính.
Nhiệm vụ của hệ thống truyền động:
- Đảm bảo máy vận hành ổn định ở tốc độ thiết kế.
- Truyền lực hiệu quả với tổn thất năng lượng thấp.
- Giảm rung lắc và tăng độ bền cho toàn bộ thiết bị.
6. Hệ thống điều chỉnh khe xả
Khoảng cách giữa côn động và côn tĩnh quyết định trực tiếp kích thước đá thành phẩm. Vì vậy, máy nghiền côn đều được trang bị cơ cấu điều chỉnh khe xả bằng lò xo hoặc thủy lực.
Ưu điểm của hệ thống điều chỉnh khe xả:
- Thay đổi nhanh kích thước sản phẩm đầu ra.
- Duy trì chất lượng đá đồng đều.
- Giúp máy làm việc đồng bộ với toàn bộ dây chuyền nghiền.
Ở các dòng máy nghiền côn thủy lực hiện đại, việc điều chỉnh được thực hiện hoàn toàn tự động thông qua xi lanh thủy lực.
7. Hệ thống bảo vệ quá tải
Trong quá trình nghiền, máy có thể gặp các vật liệu không thể nghiền như sắt thép hoặc đá quá cứng. Hệ thống bảo vệ quá tải sẽ tự động mở rộng khe nghiền để vật cản đi qua, sau đó đưa máy trở về trạng thái làm việc bình thường.
Tùy từng dòng máy sẽ sử dụng:
- Hệ thống lò xo đối với máy nghiền côn lò xo.
- Hệ thống thủy lực đối với máy nghiền côn thủy lực.
Nhờ đó, thiết bị hạn chế hư hỏng côn nghiền, trục chính và các chi tiết truyền động, đồng thời giảm đáng kể thời gian dừng máy.
8. Hệ thống bôi trơn và làm mát
Máy nghiền côn hoạt động với tải trọng và tốc độ lớn nên cần hệ thống bôi trơn tuần hoàn để giảm ma sát giữa các ổ trục, bạc đồng và bánh răng.
Hệ thống này thường bao gồm:
- Thùng chứa dầu bôi trơn.
- Bơm dầu tuần hoàn.
- Bộ lọc dầu.
- Két làm mát hoặc quạt giải nhiệt.
- Đường ống cấp và hồi dầu.
Việc duy trì áp suất, nhiệt độ và chất lượng dầu đúng tiêu chuẩn giúp máy vận hành ổn định, giảm mài mòn và kéo dài tuổi thọ linh kiện.
Nguyên lý máy nghiền côn vận hành như thế nào?
Bước 1: Động cơ truyền công suất đến hệ thống nghiền
Khi máy khởi động, động cơ điện truyền chuyển động thông qua dây đai, puly hoặc khớp nối đến trục ngang. Tiếp theo, cặp bánh răng côn sẽ truyền mô-men xoắn đến cụm trục lệch tâm, tạo chuyển động quay cho toàn bộ cơ cấu nghiền.
Quá trình truyền động được thiết kế với độ chính xác cao nhằm đảm bảo máy vận hành ổn định, giảm rung lắc và duy trì lực nghiền liên tục ngay cả khi xử lý vật liệu có độ cứng lớn.
Bước 2: Trục lệch tâm tạo chuyển động cho côn động
Khác với chuyển động quay tròn thông thường, trục lệch tâm khiến côn động dao động theo quỹ đạo hình nón quanh trục chính. Nhờ đó, khoảng cách giữa côn động và côn tĩnh liên tục thay đổi trong suốt quá trình làm việc.
Khi côn động tiến sát côn tĩnh, lực ép lớn được tạo ra để nghiền vật liệu. Khi côn động lùi ra xa, khoảng hở xuất hiện, tạo điều kiện cho vật liệu tiếp tục di chuyển xuống dưới khoang nghiền.
Bước 3: Vật liệu được đưa vào khoang nghiền
Đá hoặc quặng sau khi qua máy nghiền hàm sẽ được cấp liệu từ phía trên vào khoang nghiền của máy nghiền côn. Dưới tác động của trọng lực, vật liệu di chuyển từ trên xuống dưới và đi vào vùng làm việc giữa côn động và côn tĩnh.
Để đạt hiệu quả cao nhất, nguyên liệu đầu vào cần có kích thước phù hợp với từng model máy và được cấp liệu đều, liên tục nhằm tránh hiện tượng quá tải hoặc giảm năng suất.
Bước 4: Quá trình nghiền diễn ra liên tục

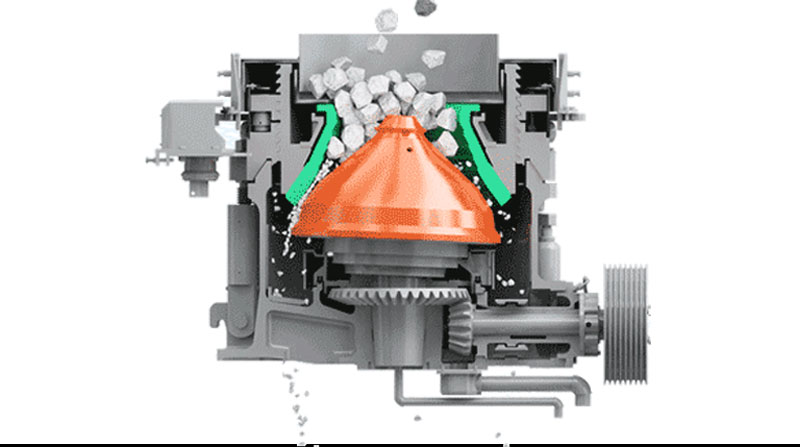

Khi vật liệu nằm trong khoang nghiền, côn động liên tục ép sát về phía côn tĩnh tạo lực nén rất lớn. Các khối đá sẽ bị chèn ép, ma sát và nghiền nhỏ qua nhiều chu kỳ liên tiếp thay vì chỉ chịu một lần va đập.
Quá trình này diễn ra liên tục từ phần trên xuống phần dưới của khoang nghiền, giúp:
- Nâng cao tỷ lệ nghiền.
- Giảm lượng đá quá cỡ.
- Tạo thành phẩm có kích thước đồng đều.
- Hạn chế sinh nhiều hạt mịn không cần thiết.
- Giảm hao mòn linh kiện so với cơ chế nghiền va đập.
Bước 5: Thành phẩm được xả ra ngoài
Sau nhiều lần chịu lực ép, khi kích thước vật liệu nhỏ hơn khe hở giữa côn động và côn tĩnh tại cửa xả, đá sẽ tự động rơi xuống băng tải hoặc thiết bị sàng phía dưới.
Người vận hành có thể điều chỉnh khe xả thông qua hệ thống cơ khí hoặc thủy lực để kiểm soát kích thước đá thành phẩm theo yêu cầu sản xuất. Đây là ưu điểm giúp máy nghiền côn dễ dàng đáp ứng nhiều tiêu chuẩn cấp phối khác nhau trong xây dựng và khai thác khoáng sản.
Ứng dụng của máy nghiền côn
Trong ngành khai thác khoáng sản
Máy nghiền côn được sử dụng để nghiền trung và nghiền tinh các loại quặng có độ cứng từ trung bình đến rất cao trước khi đưa sang công đoạn tuyển quặng, tuyển từ, tuyển nổi hoặc luyện kim. Thiết bị có khả năng xử lý hiệu quả các loại quặng như:
- Quặng sắt.
- Quặng đồng.
- Quặng vàng.
- Quặng mangan.
- Quặng chì, kẽm.
- Đá thạch anh và nhiều loại khoáng sản cứng khác.
Nhờ nguyên lý nghiền bằng lực nén liên tục giữa nón động và nón tĩnh, vật liệu được giảm kích thước đồng đều, hạn chế tạo bụi mịn và giảm tỷ lệ hao hụt khoáng sản. Đồng thời, máy nghiền côn có thể vận hành ổn định trong điều kiện tải trọng lớn, đáp ứng năng suất từ vài chục đến hàng trăm tấn mỗi giờ, phù hợp với các mỏ khai thác quy mô vừa và lớn.
Bên cạnh thì hệ thống điều chỉnh khe xả linh hoạt còn giúp doanh nghiệp chủ động kiểm soát kích thước quặng đầu ra theo yêu cầu của từng công đoạn chế biến, góp phần nâng cao hiệu suất tuyển quặng và giảm tiêu hao năng lượng cho toàn bộ dây chuyền.
Trong ngành sản xuất vật liệu xây dựng
Đây là lĩnh vực ứng dụng phổ biến nhất của máy nghiền côn nghiền đá. Sau khi đá nguyên khai được nghiền sơ cấp bằng máy nghiền hàm, máy nghiền côn tiếp tục nghiền trung hoặc nghiền tinh để tạo ra các loại cốt liệu xây dựng đạt tiêu chuẩn kỹ thuật.
Thiết bị được sử dụng để sản xuất nhiều loại vật liệu như:
- Đá 1×2 phục vụ trộn bê tông thương phẩm.
- Đá 2×4, đá 4×6 cho các công trình dân dụng và công nghiệp.
- Đá mi, đá cấp phối nền đường.
- Đá làm bê tông nhựa Asphalt.
- Vật liệu cho đường cao tốc, cầu cảng, sân bay và các công trình hạ tầng trọng điểm.
- Nguyên liệu đầu vào cho dây chuyền sản xuất cát nhân tạo.
Ưu điểm của máy nghiền côn là tạo ra hạt đá có hình dạng tương đối đồng đều, tỷ lệ hạt quá cỡ và hạt mỏng dẹt thấp hơn nhiều so với nhiều phương pháp nghiền truyền thống. Thành phẩm có độ bền cơ học cao, khả năng liên kết tốt với xi măng hoặc nhựa đường, đáp ứng các tiêu chuẩn kỹ thuật trong thi công bê tông và giao thông.
Ngoài chất lượng sản phẩm, máy còn mang lại nhiều lợi ích về vận hành như:
- Năng suất lớn, phù hợp với dây chuyền công suất từ 100–1.000 tấn/giờ.
- Khả năng nghiền hiệu quả các loại đá cứng như granite, bazan, đá cuội và đá gốc.
- Hệ thống thủy lực hỗ trợ điều chỉnh khe xả nhanh, giảm thời gian dừng máy.
- Linh kiện chịu mài mòn có tuổi thọ cao, giúp giảm chi phí bảo dưỡng và thay thế.
- Tiêu thụ điện năng thấp trên mỗi tấn sản phẩm, góp phần tối ưu chi phí sản xuất.
Máy nghiền côn hiện là giải pháp được nhiều doanh nghiệp khai thác đá, sản xuất vật liệu xây dựng và chế biến khoáng sản lựa chọn nhằm nâng cao năng suất, đảm bảo chất lượng thành phẩm và tối ưu hiệu quả đầu tư lâu dài.
Qua bài viết trên đây, hy vọng bạn đã hiểu rõ máy nghiền côn là gì, từ cấu tạo, nguyên lý cho đến cách phân biệt máy nghiền côn thủy lực và máy nghiền côn lò xo. Việc chọn đúng dòng máy nghiền côn đá phù hợp sẽ giúp doanh nghiệp tối ưu năng suất, giảm chi phí vận hành và nâng cao chất lượng đá thành phẩm.
