Máy nghiền hàm (hay máy kẹp hàm) là thiết bị nghiền sơ cấp được sử dụng rộng rãi trong các ngành khai thác mỏ, sản xuất vật liệu xây dựng, chế biến khoáng sản và sản xuất cát nhân tạo. Với cơ chế nghiền bằng lực ép giữa má hàm cố định và má hàm di động, thiết bị có khả năng xử lý hiệu quả các loại đá, quặng và vật liệu có độ cứng cao, tạo ra sản phẩm đầu ra đạt kích thước yêu cầu cho các công đoạn nghiền tiếp theo.
Nhờ kết cấu chắc chắn, hiệu suất làm việc ổn định, năng suất lớn và chi phí vận hành hợp lý, máy nghiền hàm luôn là lựa chọn hàng đầu trong các dây chuyền nghiền hiện đại.

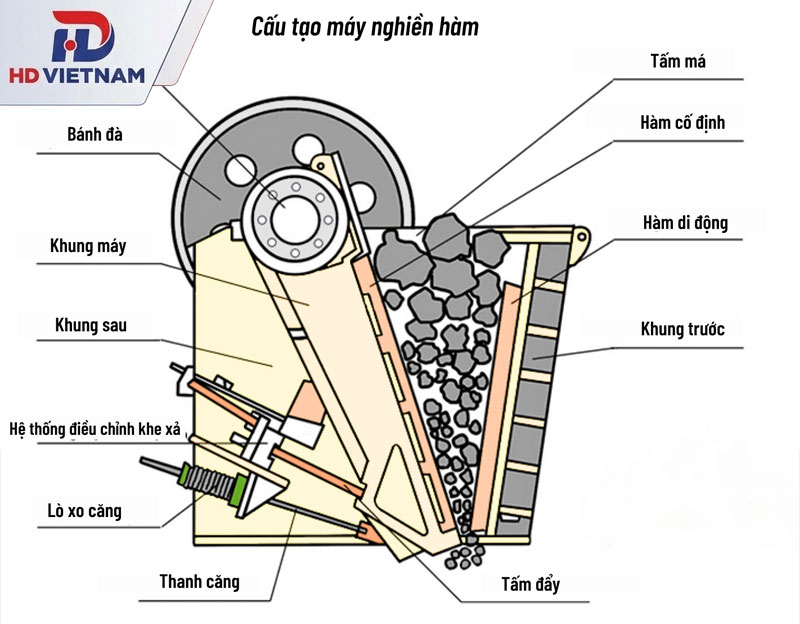

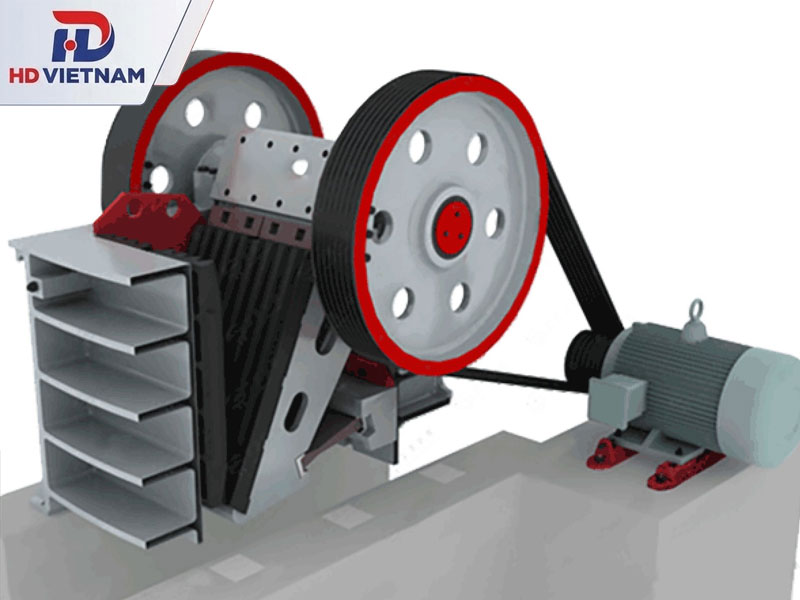

Cấu tạo máy nghiền hàm chi tiết
1. Khung máy (Frame)
Khung máy là bộ phận chịu lực chính, đóng vai trò làm giá đỡ cho toàn bộ hệ thống nghiền. Trong quá trình hoạt động, khung phải chịu tải trọng lớn cùng các rung động liên tục phát sinh từ lực nghiền vật liệu.
Thông thường, khung máy được chế tạo bằng thép đúc nguyên khối hoặc thép hàn cường lực nhằm đảm bảo khả năng chịu tải cao, chống biến dạng và tăng độ ổn định khi vận hành. Một khung máy có độ cứng tốt sẽ giúp hạn chế rung lắc, bảo vệ các chi tiết truyền động và kéo dài tuổi thọ của toàn bộ thiết bị.

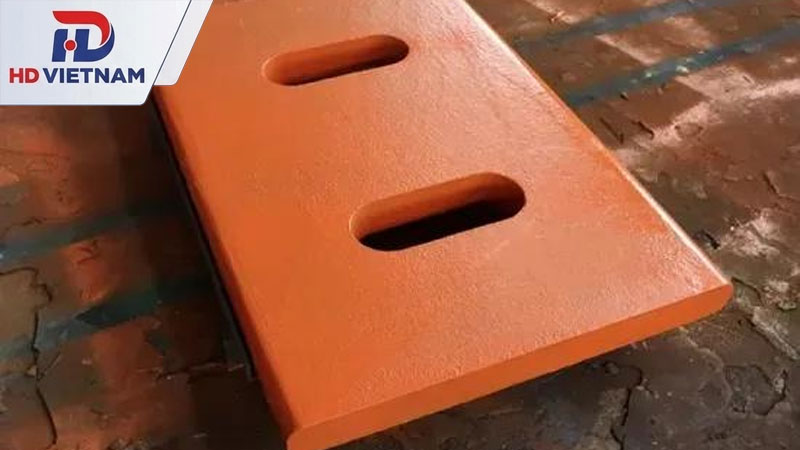

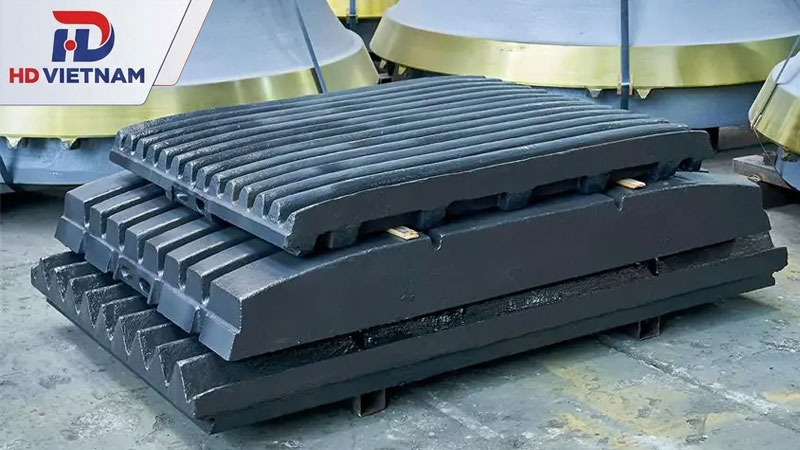

2. Má hàm cố định (Fixed Jaw Plate)
Má hàm cố định được lắp chắc chắn trên thân máy và là một trong hai bề mặt trực tiếp tham gia quá trình nghiền vật liệu.
Bề mặt má nghiền thường có các rãnh hoặc gân nổi nhằm tăng độ bám, giúp giữ vật liệu trong khoang nghiền và nâng cao hiệu quả nghiền ép. Chi tiết này thường được chế tạo từ thép mangan cao (Mn13, Mn18 hoặc Mn22), có khả năng chống mài mòn và chịu va đập rất tốt.
Do làm việc trong môi trường ma sát lớn nên má hàm cố định là phụ tùng hao mòn và cần được kiểm tra, đảo chiều hoặc thay thế định kỳ để duy trì hiệu suất nghiền.
3. Má hàm di động (Moving Jaw Plate)
Má hàm di động được lắp trên cụm hàm động và chuyển động qua lại nhờ trục lệch tâm. Đây là bộ phận tạo lực ép trực tiếp lên vật liệu, kết hợp với má hàm cố định để nghiền vỡ đá.
Quá trình hoạt động, má hàm di động chuyển động theo quỹ đạo hình elip. Khi tiến sát má hàm cố định, vật liệu bị nén và vỡ thành các kích thước nhỏ hơn. Khi lùi ra, khe nghiền mở rộng để vật liệu đạt kích thước yêu cầu rơi xuống cửa xả.
Đây là chi tiết chịu tải trọng và mài mòn lớn nhất của máy, vì vậy thường được chế tạo từ thép hợp kim chống mài mòn cao nhằm đảm bảo tuổi thọ và giảm chi phí thay thế.

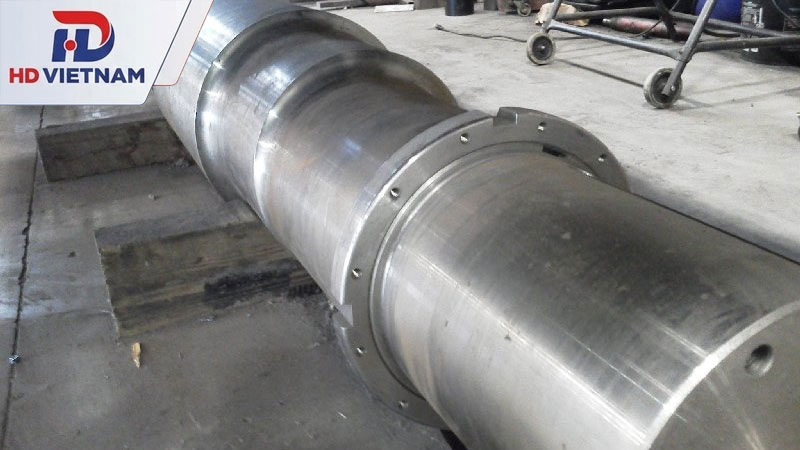

4. Trục lệch tâm (Eccentric Shaft)
Trục lệch tâm được xem là “trái tim” của máy nghiền hàm, có nhiệm vụ biến chuyển động quay của động cơ thành chuyển động dao động của má hàm di động.
Bộ phận này thường được gia công từ thép hợp kim chất lượng cao như 42CrMo hoặc các loại thép chịu tải tương đương, đảm bảo khả năng chịu xoắn, chịu uốn và chống mỏi trong điều kiện làm việc liên tục.
Lưu ý: Để trục lệch tâm vận hành liên tục dưới tải trọng động cực lớn, hệ thống gối đỡ bắt buộc phải sử dụng các dòng vòng bi tang trống chịu lực chuyên dụng. Các mã vòng bi tiêu chuẩn cho máy nghiền hàm lớn phổ biến hiện nay bao gồm: 22344, 22348, 22352, 22356.

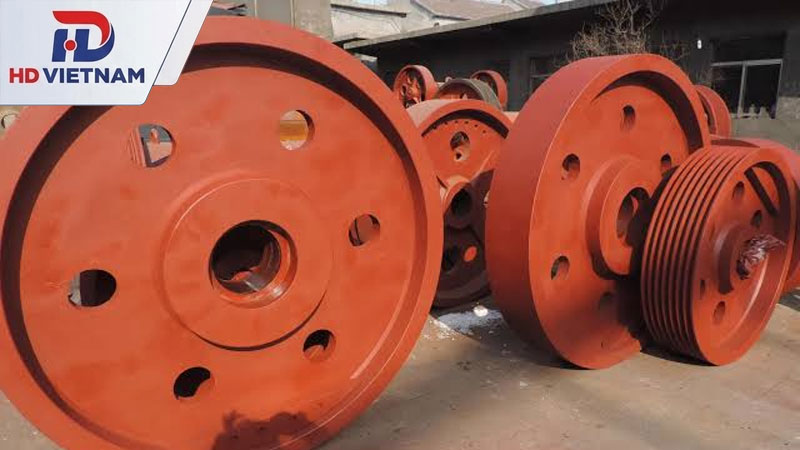

5. Bánh đà (Flywheel)
Bánh đà có nhiệm vụ tích trữ và giải phóng động năng trong suốt chu kỳ nghiền, giúp cân bằng tải trọng và giảm dao động cho động cơ.
Nhờ có bánh đà, máy vận hành ổn định hơn, hạn chế hiện tượng quá tải tức thời và giảm đáng kể mức tiêu thụ điện năng trong quá trình nghiền các loại đá có độ cứng cao. Ngoài ra, bánh đà còn giúp giảm rung động, tăng tuổi thọ cho hệ thống truyền động và các ổ trục.
6. Tấm đẩy (Toggle Plate)
Tấm đẩy là chi tiết truyền lực giữa trục lệch tâm và cụm hàm động. Ngoài chức năng truyền động, tấm đẩy còn đóng vai trò là cơ cấu bảo vệ an toàn cho máy. Khi gặp vật liệu quá cứng hoặc xảy ra hiện tượng quá tải, tấm đẩy sẽ gãy trước để ngắt truyền động, tránh làm hư hỏng các chi tiết quan trọng như trục lệch tâm, ổ bi hoặc thân máy.

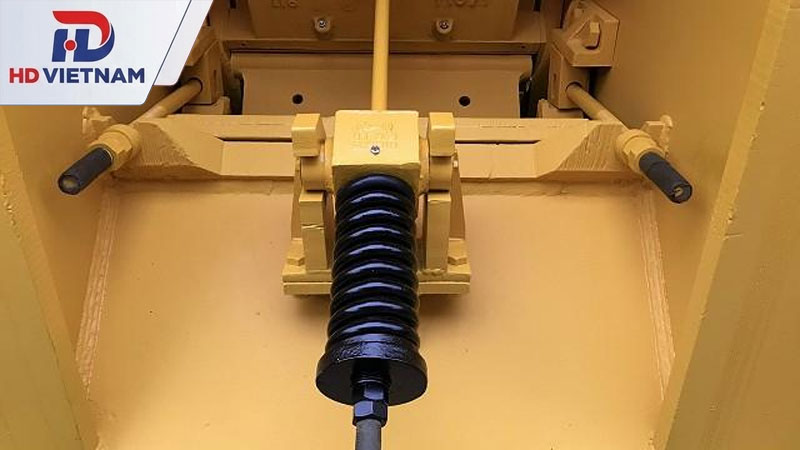

7. Thanh giằng và lò xo hồi vị (Pull Rod & Spring)
Thanh giằng kết hợp với lò xo hồi vị có nhiệm vụ giữ ổn định vị trí của má hàm di động và hỗ trợ quá trình hồi về sau mỗi chu kỳ nghiền.
Hệ thống này giúp:
- Duy trì lực ép ổn định.
- Hạn chế rung động.
- Giảm tải cho cơ cấu truyền động.
- Tăng độ bền của tấm đẩy và cụm hàm động.
Đây là bộ phận tuy nhỏ nhưng có ảnh hưởng đáng kể đến độ ổn định của máy trong quá trình vận hành liên tục.

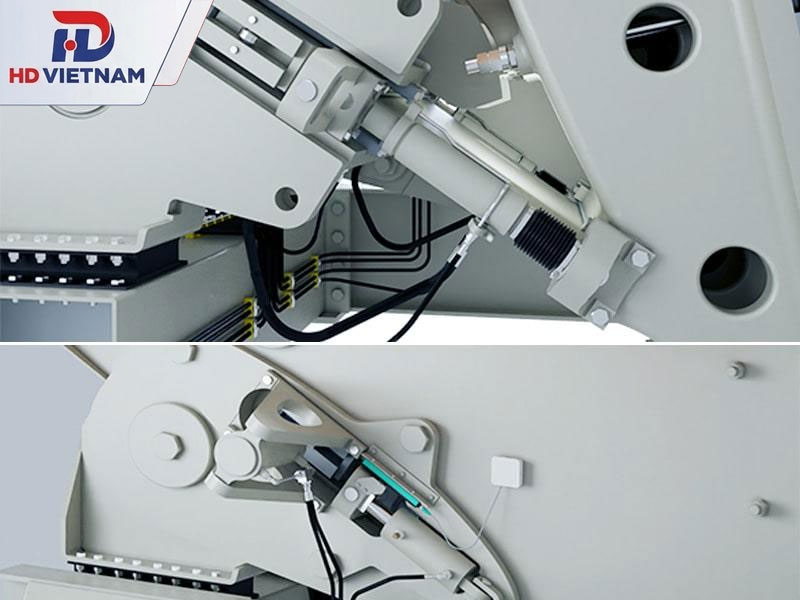

8. Cơ cấu điều chỉnh khe xả
Khe xả là khoảng cách nhỏ nhất giữa hai má hàm tại cuối khoang nghiền và quyết định trực tiếp đến kích thước thành phẩm.
Tùy từng dòng máy, cơ cấu điều chỉnh có thể sử dụng:
- Đệm chêm (Shim Adjustment).
- Bulông điều chỉnh.
- Xi lanh thủy lực tự động.
Việc điều chỉnh khe xả phù hợp sẽ giúp kiểm soát kích thước hạt đầu ra, tối ưu năng suất và đáp ứng các yêu cầu khác nhau của từng dây chuyền nghiền.
9. Hệ thống truyền động
Hệ thống truyền động bao gồm:
- Động cơ điện.
- Dây curoa.
- Puly.
- Khớp nối (tùy model).
Động cơ truyền công suất đến trục lệch tâm thông qua dây đai và puly, tạo ra chuyển động liên tục cho cụm hàm động. Việc lựa chọn công suất động cơ phù hợp giúp máy hoạt động ổn định, tiết kiệm điện năng và khai thác tối đa năng suất thiết kế.

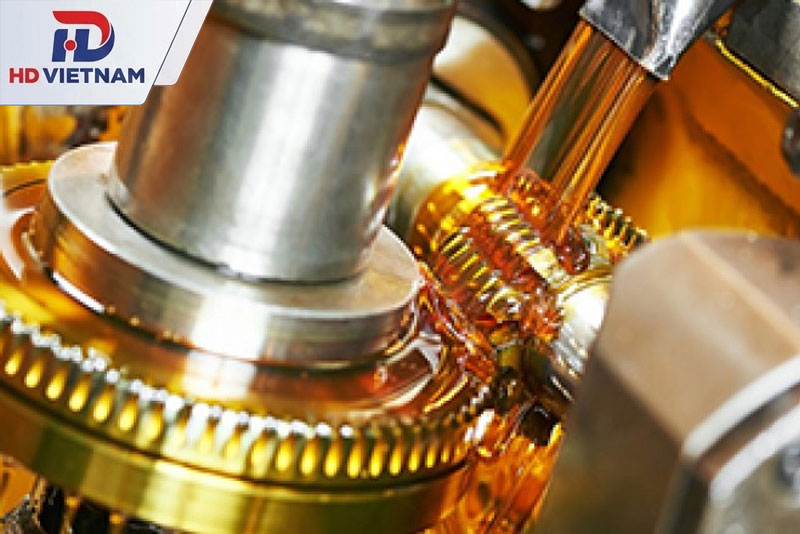

10. Hệ thống bôi trơn
Để các chi tiết chuyển động luôn hoạt động ổn định, máy nghiền hàm được trang bị hệ thống bôi trơn bằng mỡ hoặc dầu.
Hệ thống này có nhiệm vụ:
- Giảm ma sát giữa các ổ trục.
- Hạn chế phát sinh nhiệt.
- Giảm mài mòn.
- Tăng tuổi thọ các chi tiết truyền động.
- Giảm chi phí bảo trì trong quá trình sử dụng.
Đối với các dòng máy công suất lớn, hệ thống bôi trơn tự động còn giúp kiểm soát lượng dầu bôi trơn chính xác. Việc kết hợp bôi trơn định kỳ và sử dụng các loại vòng bi ngành đá chất lượng cao sẽ giúp gối đỡ chịu được môi trường bụi bặm khắc nghiệt, đảm bảo thiết bị vận hành liên tục với hiệu suất cao.
Nguyên lý hoạt động của máy nghiền đá kẹp hàm
Dưới đây là quy trình hoạt động của máy nghiền đá kẹp hàm theo từng bước:
Bước 1. Cấp liệu vào buồng nghiền

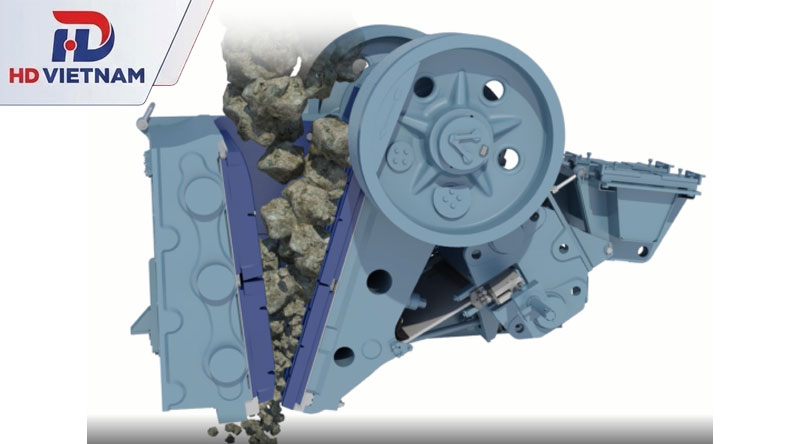

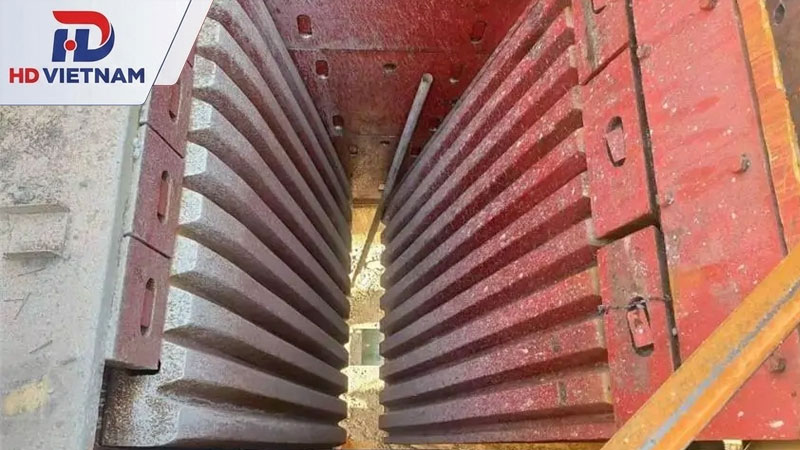

Đá nguyên khai hoặc quặng sau khai thác được đưa vào phễu cấp liệu thông qua máy cấp liệu rung hoặc băng tải. Vật liệu sẽ rơi xuống khoang nghiền có dạng chữ V giữa má hàm cố định và má hàm di động.
Để đạt hiệu quả nghiền tối ưu, vật liệu cần được cấp đều, liên tục và không vượt quá kích thước cấp liệu tối đa theo thiết kế của máy. Việc cấp liệu ổn định giúp giảm hiện tượng kẹt đá, hạn chế tải trọng đột ngột và duy trì năng suất của toàn bộ dây chuyền.
Bước 2. Động cơ truyền lực đến hệ thống nghiền
Khi máy khởi động, động cơ điện truyền chuyển động quay thông qua dây curoa và puly đến trục lệch tâm. Trục lệch tâm tiếp tục tạo chuyển động dao động cho cụm hàm di động theo quỹ đạo hình elip.
Đây là bộ phận trung tâm quyết định lực nghiền và tốc độ làm việc của máy. Nhờ chuyển động liên tục, hàm động luôn thực hiện chu kỳ tiến – lùi với tần suất ổn định, tạo điều kiện để vật liệu được nghiền hiệu quả.
Bước 3. Má hàm ép và nghiền vật liệu
Khi trục lệch tâm quay, má hàm di động tiến sát về phía má hàm cố định, làm khoảng cách giữa hai má hàm thu hẹp lại. Lúc này, các khối đá nằm trong khoang nghiền chịu tác động của lực ép rất lớn, kết hợp với lực nén và ma sát giữa hai bề mặt nghiền, khiến vật liệu bị nứt gãy và vỡ thành các mảnh nhỏ hơn.
Quá trình nghiền diễn ra theo nhiều điểm tiếp xúc khác nhau, giúp phá vỡ hiệu quả cả những loại đá có độ cứng cao mà không cần sử dụng lực va đập như các dòng máy nghiền phản kích.
Bước 4. Vật liệu tiếp tục được nghiền nhiều lần
Sau lần nghiền đầu tiên, vật liệu chưa đạt kích thước yêu cầu sẽ tiếp tục nằm trong khoang nghiền. Khi má hàm di động lùi ra rồi tiến vào ở chu kỳ tiếp theo, các mảnh đá tiếp tục bị ép và nghiền thêm nhiều lần. Kích thước vật liệu giảm dần sau mỗi chu kỳ cho đến khi nhỏ hơn khe xả ở đáy máy.
Nhờ quá trình nghiền lặp lại liên tục, máy nghiền hàm có thể tạo ra sản phẩm đầu ra tương đối đồng đều và đáp ứng yêu cầu của các công đoạn nghiền thứ cấp.
Bước 5. Thành phẩm được xả ra ngoài
Khi kích thước vật liệu nhỏ hơn khoảng cách giữa hai má hàm tại cửa xả, chúng sẽ tự động rơi xuống dưới nhờ trọng lực. Từ đây, sản phẩm sau nghiền được băng tải vận chuyển đến máy sàng rung để phân loại hoặc chuyển trực tiếp sang máy nghiền côn, máy nghiền phản kích hoặc các thiết bị nghiền tinh khác trong dây chuyền. Kích thước thành phẩm có thể điều chỉnh linh hoạt bằng cách thay đổi độ mở của khe xả, giúp đáp ứng nhiều yêu cầu sản xuất khác nhau.
Bước 6. Chu trình nghiền diễn ra liên tục
Toàn bộ các bước từ cấp liệu, ép nghiền đến xả liệu được thực hiện liên tục trong suốt quá trình vận hành. Nhờ cơ cấu truyền động đơn giản, khoang nghiền sâu và khả năng lưu thông vật liệu tốt, máy nghiền đá kẹp hàm duy trì năng suất ổn định, hạn chế hiện tượng tắc liệu và có thể làm việc liên tục trong điều kiện tải trọng lớn.
Đây cũng là lý do máy nghiền hàm luôn được lựa chọn làm thiết bị nghiền sơ cấp trong hầu hết các dây chuyền khai thác đá, tuyển khoáng và sản xuất vật liệu xây dựng hiện nay.
Ứng dụng của hàm nghiền đá xây dựng
Khai thác khoáng sản
Trong ngành khai thác mỏ, hàm nghiền đá xây dựng được sử dụng để nghiền sơ cấp các loại quặng và đá nguyên khai có kích thước lớn trước khi đưa vào hệ thống nghiền tinh hoặc tuyển khoáng. Thiết bị có thể xử lý hiệu quả nhiều loại vật liệu có cường độ chịu nén cao như quặng sắt, quặng đồng, quặng mangan, quặng vàng, than đá, đá thạch anh, đá dolomite hay các loại khoáng sản phi kim khác.
Việc giảm kích thước vật liệu ngay từ giai đoạn đầu giúp nâng cao hiệu suất cho các công đoạn tiếp theo, đồng thời giảm tải cho máy nghiền côn, máy nghiền phản kích hoặc máy nghiền bi. Đây là yếu tố quan trọng giúp tối ưu năng suất khai thác, giảm tiêu hao năng lượng và nâng cao hiệu quả vận hành của toàn bộ dây chuyền.

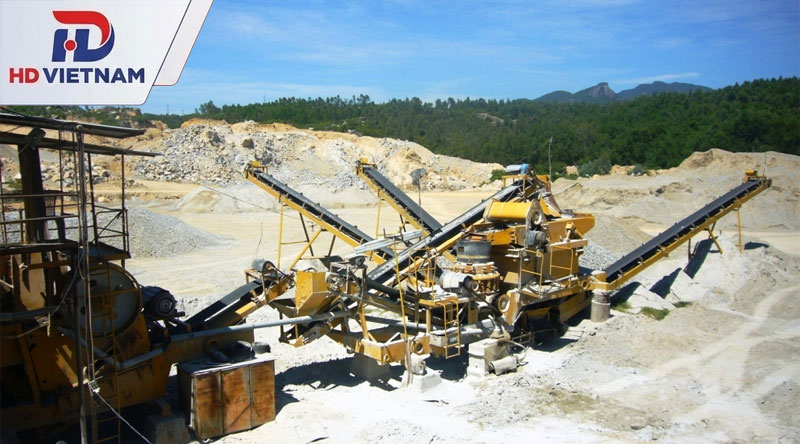

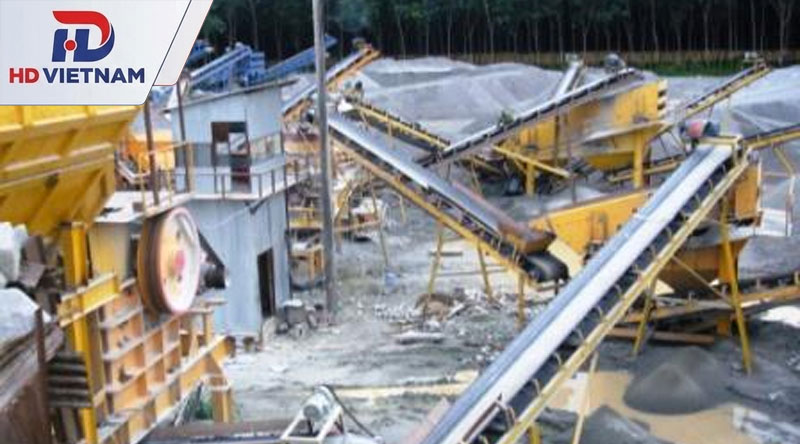

Sản xuất vật liệu xây dựng
Đây là lĩnh vực ứng dụng quan trọng và phổ biến nhất của hàm nghiền đá xây dựng. Thiết bị đảm nhận nhiệm vụ nghiền thô các loại đá tự nhiên như đá granite, đá bazan, đá vôi, đá xanh, đá cuội hoặc sỏi có kích thước lớn thành các cỡ hạt nhỏ hơn để phục vụ sản xuất vật liệu xây dựng.
Sau khi qua máy nghiền hàm, vật liệu sẽ tiếp tục được đưa đến các thiết bị nghiền thứ cấp và hệ thống sàng rung nhằm tạo ra các sản phẩm đạt tiêu chuẩn như đá 1×2, đá 2×4, đá 4×6, đá mi, đá cấp phối và cát nhân tạo. Những sản phẩm này được sử dụng rộng rãi trong thi công nhà ở, cầu đường, sân bay, cảng biển, công trình thủy lợi, khu công nghiệp và nhiều dự án hạ tầng quy mô lớn.
Đối với các công trình quy mô vừa và nhỏ, doanh nghiệp có thể cân nhắc các dòng máy nghiền đá mini để tối ưu hóa chi phí đầu tư ban đầu nhưng vẫn đảm bảo hiệu suất.

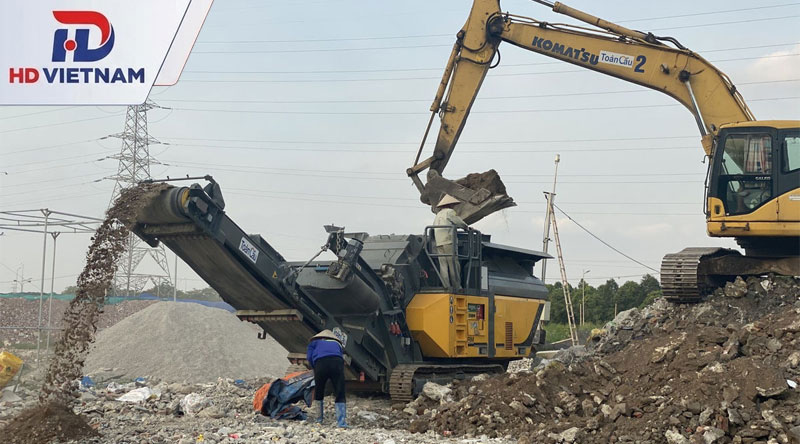

Tái chế phế thải xây dựng
Cùng với xu hướng phát triển bền vững và tiết kiệm tài nguyên, hàm nghiền đá xây dựng ngày càng được ứng dụng nhiều trong lĩnh vực tái chế vật liệu xây dựng.
Thiết bị có thể nghiền hiệu quả các loại bê tông cũ, gạch vỡ, kết cấu bê tông sau phá dỡ, đá vụn và nhiều loại vật liệu xây dựng khác thành cốt liệu có kích thước phù hợp để tái sử dụng. Sau khi được nghiền và sàng phân loại, vật liệu tái chế có thể dùng làm lớp móng đường, nền san lấp, cấp phối hoặc nguyên liệu sản xuất gạch không nung và bê tông tái chế.
Giải pháp này không chỉ giúp giảm đáng kể lượng chất thải xây dựng phải xử lý mà còn tiết kiệm chi phí nguyên vật liệu, hạn chế khai thác tài nguyên thiên nhiên và góp phần bảo vệ môi trường.
Trên đây là toàn bộ thông tin chi tiết về khái niệm, cấu tạo, nguyên lý hoạt động và ứng dụng thực tế của máy nghiền hàm. Là thiết bị mở đầu quan trọng trong mọi dây chuyền, dòng máy nghiền kẹp hàm này đóng vai trò quyết định đến năng suất và chất lượng của hệ thống hàm nghiền đá xây dựng thành phẩm.
