Từ nguồn nguyên liệu tự nhiên như thảo mộc, cây thuốc, rễ củ đến nấm dược liệu, quá trình thu nhận các thành phần có giá trị đòi hỏi thiết bị phù hợp và điều kiện xử lý được kiểm soát.
Thiết bị chiết xuất dược liệu đảm nhiệm công đoạn tách các thành phần cần thiết từ nguyên liệu, tạo ra dịch chiết hoặc cao dược liệu phục vụ sản xuất. Để hiểu rõ cách hệ thống vận hành và lựa chọn thiết bị đáp ứng nhu cầu thực tế, hãy cùng tìm hiểu cấu tạo, nguyên lý hoạt động và các thiết bị trong hệ thống chiết xuất dược liệu.
Tổng quan về máy chiết xuất dược liệu và tầm quan trọng
Máy chiết xuất dược liệu là thiết bị dùng để tách các thành phần cần thiết từ nguyên liệu có nguồn gốc tự nhiên như cây thuốc, thảo mộc, rễ củ, hoa, lá hoặc nấm bằng dung môi phù hợp trong những điều kiện vận hành được kiểm soát. Tùy vào đặc tính nguyên liệu và mục đích sử dụng, quá trình chiết xuất có thể tạo ra dịch chiết làm nguyên liệu cho công đoạn cô đặc, sấy khô hoặc sản xuất cao dược liệu.
Thiết bị này thường được thiết kế với các bộ phận phục vụ quá trình chứa nguyên liệu, gia nhiệt, tiếp xúc với dung môi và thu hồi dịch chiết. Tùy cấu hình, hệ thống có thể tích hợp thêm bộ phận lọc, ngưng tụ, thu hồi dung môi hoặc tách tinh dầu. Các chức năng cụ thể phụ thuộc vào dòng máy và công nghệ chiết xuất được lựa chọn.
Vai trò của máy chiết xuất dược liệu trong sản xuất
Máy chiết xuất hỗ trợ kiểm soát những yếu tố ảnh hưởng đến quá trình thu nhận thành phần từ nguyên liệu, bao gồm nhiệt độ, thời gian, dung môi và áp suất khi công nghệ yêu cầu. Việc sử dụng thiết bị chuyên dụng mang lại một số lợi ích thiết thực:
- Hỗ trợ chuẩn hóa quy trình: Các thông số vận hành có thể được thiết lập phù hợp với từng loại nguyên liệu, giúp quá trình chiết xuất giữa các mẻ có tính nhất quán cao hơn.
- Nâng cao hiệu quả xử lý nguyên liệu: Thiết bị giúp tổ chức công đoạn chiết xuất theo quy trình rõ ràng, giảm sự phụ thuộc vào thao tác thủ công.
- Tạo nguồn dịch chiết cho các công đoạn tiếp theo: Dịch sau chiết có thể được lọc, cô đặc hoặc sấy để sản xuất cao lỏng, cao đặc, cao khô và các dạng nguyên liệu phù hợp.
- Hỗ trợ kiểm soát chất lượng: Khi kết hợp với quy trình kiểm nghiệm và giám sát phù hợp, hệ thống giúp kiểm soát các chỉ tiêu của nguyên liệu, dịch chiết và bán thành phẩm.
- Đáp ứng nhu cầu sản xuất đa dạng: Tùy dung tích và cấu hình, thiết bị có thể phục vụ hoạt động nghiên cứu, sản xuất quy mô nhỏ hoặc chế biến dược liệu ở quy mô công nghiệp.
Hiệu quả chiết xuất không chỉ phụ thuộc vào máy móc mà còn liên quan đến chất lượng nguyên liệu, loại dung môi, thông số vận hành và quy trình công nghệ của từng sản phẩm.
Cấu tạo của nồi chiết xuất dược liệu công nghiệp

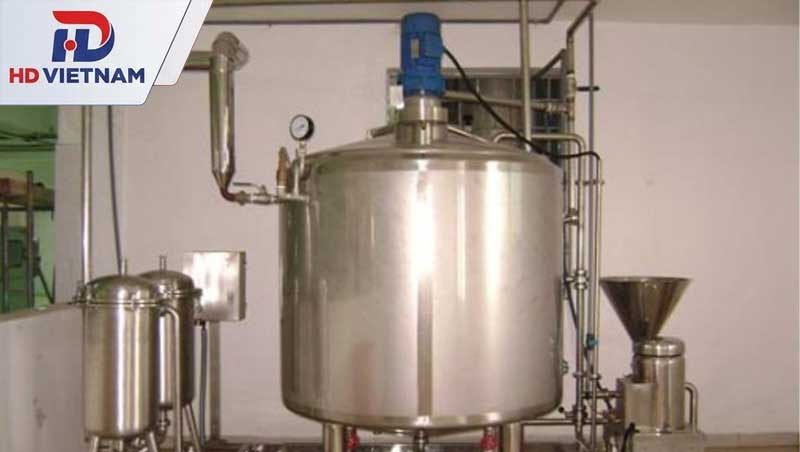

1. Thân nồi và khoang chứa nguyên liệu
Thân nồi là khu vực chứa dược liệu và dung môi trong suốt quá trình trích ly. Bộ phận này thường có dạng hình trụ, kết hợp nắp đậy và cửa thao tác để thuận tiện cho việc nạp nguyên liệu, vệ sinh và bảo trì.
Vật liệu chế tạo cần phù hợp với đặc tính dược liệu, dung môi và điều kiện vận hành. Inox 304 được sử dụng trong một số thiết kế thiết bị; Khi thân nồi, khung và lan can đã dùng inox 304, các điểm đỡ trục nằm ngoài vùng nhiệt cao nhưng thường xuyên dính nước rửa và hơi ẩm có thể đồng bộ vật liệu bằng gối INOX, giúp tránh vệt gỉ chảy xuống sàn thao tác và dễ làm sạch giữa các mẻ.
2. Hệ thống gia nhiệt
Hệ thống gia nhiệt cung cấp nhiệt cho hỗn hợp dược liệu và dung môi, giúp quá trình chiết xuất diễn ra theo điều kiện công nghệ đã thiết lập. Tùy thiết kế, nồi có thể sử dụng hơi nước, điện trở hoặc dầu truyền nhiệt làm nguồn cấp nhiệt.
Ở mẫu máy hiện nay nhiệt được cung cấp bằng điện thông qua dầu truyền nhiệt. Cấu tạo gồm áo dầu bằng inox 304 dày 4 mm, lớp cách nhiệt polyurethane dày 50 mm và vỏ ngoài bằng inox 304 dày 2 mm. Kết cấu này hỗ trợ truyền nhiệt đến thân nồi và hạn chế thất thoát nhiệt ra môi trường.

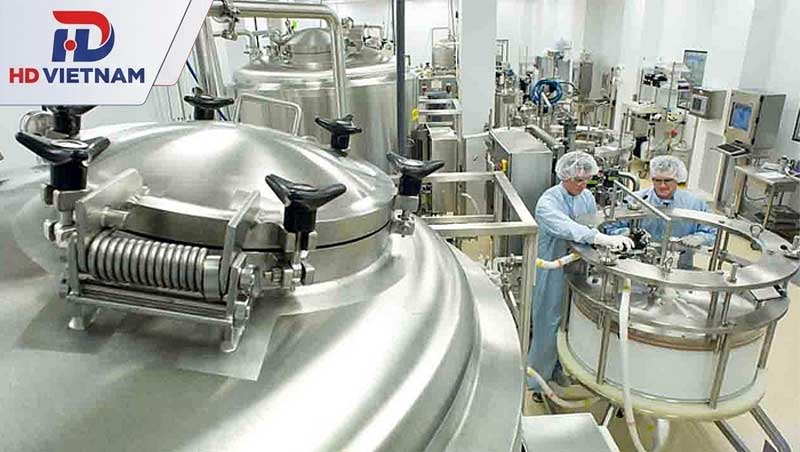

3. Nắp nồi và cửa nạp liệu
Nắp nồi giúp đóng kín khoang chứa trong quá trình vận hành theo thiết kế của thiết bị. Cửa nạp liệu được bố trí để đưa dược liệu và dung môi vào nồi, đồng thời hỗ trợ công việc kiểm tra, vệ sinh sau mỗi mẻ.
Với mẫu hiện nay cửa nạp có đường kính 350 mm và sử dụng nắp vệ sinh. Kích thước cửa nạp cần được cân nhắc theo dạng nguyên liệu, khối lượng mỗi mẻ và phương pháp cấp liệu tại cơ sở sản xuất.
4. Cửa xả và bộ phận lọc bã
Sau khi hoàn tất quá trình chiết xuất, dịch cần được tháo ra để chuyển sang công đoạn lọc, cô đặc hoặc xử lý tiếp theo. Cửa xả thường được bố trí ở vị trí thuận tiện cho việc tháo dịch và vệ sinh thiết bị. Ở nồi cô cao nghiêng, cơ cấu nghiêng nồi dùng trục tải nhẹ và chuyển động chậm, thường đặt trong không gian khung hẹp. Với những vị trí này có thể dùng gối UCFL (bích oval hai lỗ) cho gọn, nhưng cần kiểm tra khối lượng nồi khi đầy dịch trước khi chọn cỡ gối.
Trên mẫu hiện nay, cửa xả đường kính 350 mm được đặt ở đáy bồn, đóng mở bằng cơ cấu bu lông. Thiết bị còn có lưới lọc tại đáy để hỗ trợ giữ lại phần bã có kích thước phù hợp trong quá trình tháo dịch. Khả năng lọc thực tế phụ thuộc vào cấu tạo lưới, kích thước mắt lọc và đặc tính nguyên liệu; bộ phận này không thay thế hoàn toàn các công đoạn lọc tinh nếu quy trình yêu cầu.

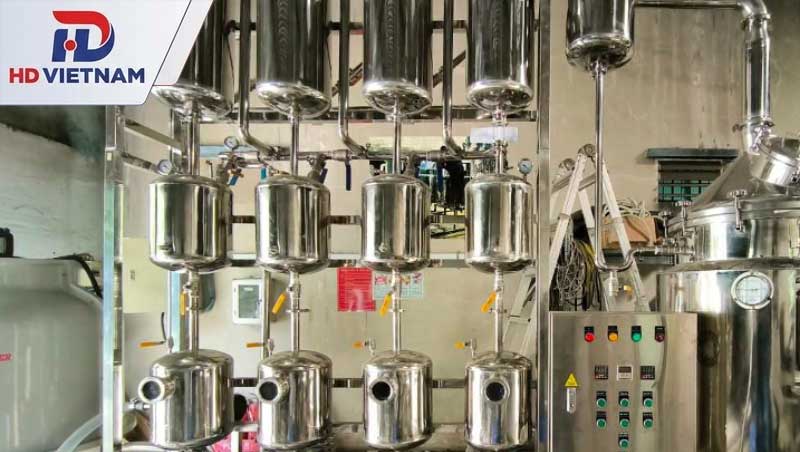

5. Hệ thống ngưng tụ và thu hồi dung môi
Đối với các dây chuyền có chức năng thu hồi dung môi, hệ thống ngưng tụ giúp làm mát hơi để chuyển về trạng thái lỏng, từ đó phục vụ việc thu hồi hoặc tuần hoàn theo thiết kế công nghệ. Bộ phận này có ý nghĩa trong các quy trình sử dụng dung môi có thể ngưng tụ và tái sử dụng.
Mẫu hiện nay được trang bị thiết bị ngưng tụ dạng ống chùm, diện tích trao đổi nhiệt 10 m². Thông số này là đặc điểm của mẫu máy được cung cấp, không phải cấu hình mặc định của mọi nồi chiết xuất dược liệu công nghiệp.
Ngoài ra ở dây chuyền có bơm tuần hoàn dịch hoặc dung môi và quạt giải nhiệt cho bộ ngưng tụ, các trục động cơ làm việc liên tục ở tốc độ cao với tải hướng tâm nhẹ. Khi bơm hoặc quạt có tiếng ồn tăng dần, nên kiểm tra độ rơ ổ trục trước, vì vòng bi cầu ở cụm này là chi tiết hao mòn theo thời gian, cần thay đúng ký hiệu theo hãng.
6. Bộ phận tách tinh dầu
Một số hệ thống chiết xuất dược liệu được tích hợp bộ phận tách tinh dầu để phân tách tinh dầu khỏi hỗn hợp ngưng tụ khi tính chất của các pha cho phép. Bộ phận này thường được lựa chọn theo đặc điểm tinh dầu, dung môi và phương pháp chiết xuất.
Ở mẫu hiện nay, thiết bị tách tinh dầu sử dụng vật liệu thủy tinh chịu nhiệt. Đây là cấu hình được nêu cho model này; các hệ thống khác có thể sử dụng thiết kế và vật liệu khác tùy yêu cầu công nghệ.

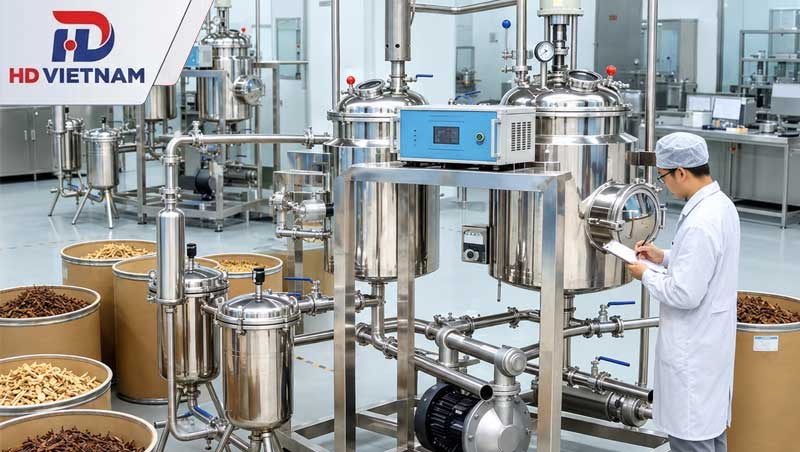

7. Hệ thống đo lường và an toàn
Các thiết bị đo lường giúp người vận hành theo dõi trạng thái làm việc của nồi và kiểm soát thông số theo quy trình. Tùy cấu hình, hệ thống có thể bao gồm đồng hồ áp suất, kính quan sát, đèn soi bên trong và van an toàn.
Mẫu hiện nay được trang bị các bộ phận này nhằm hỗ trợ quan sát và theo dõi quá trình vận hành. Tuy phạm vi đo, giới hạn áp suất và yêu cầu bảo vệ phải được xác định theo thiết kế kỹ thuật cụ thể. Không nên mặc định mọi nồi chiết xuất đều làm việc dưới áp suất hoặc chân không nếu chưa có thông số xác nhận.
8. Khung đỡ và sàn thao tác
Với thiết bị công nghiệp có kích thước lớn, khung đỡ và sàn thao tác giúp bố trí nồi, hỗ trợ người vận hành tiếp cận các vị trí cần thiết trong quá trình nạp liệu, kiểm tra và bảo trì. Ở các hệ thống có cụm dẫn động khuấy hoặc quạt đặt riêng trên khung, trục có thể được đỡ bằng gối UCF (bích vuông) bắt lên mặt đứng của khung thép. Vị trí lắp nên nằm trên sàn kỹ thuật khô, cách xa miệng xả hơi và vùng rửa nồi để vỏ gối và mỡ không bị ăn mòn.
Mẫu hiện nay sử dụng khung và lan can inox, kết hợp sàn chống trượt. Kích thước tổng thể của thiết bị, bao gồm khung và sàn thao tác, là 2.000 × 1.600 × 2.200 mm theo thứ tự rộng × dài × cao. Thông số này hữu ích khi tính toán mặt bằng lắp đặt, lối đi và khoảng trống phục vụ bảo trì.

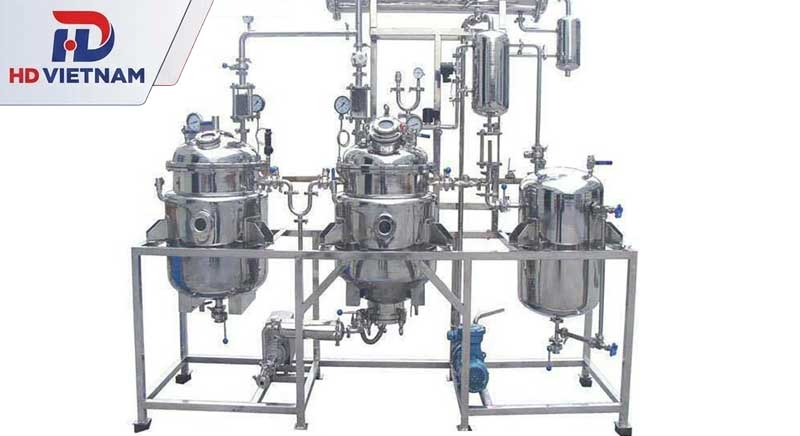

Nguyên lý hoạt động của hệ thống chiết xuất dược liệu
Đối với dây chuyền công nghiệp, các thiết bị được phối hợp theo trình tự nhằm hỗ trợ kiểm soát quá trình và tạo ra dịch chiết có chất lượng ổn định. Quy trình vận hành cơ bản gồm các bước sau:
- Bước 1: Nạp nguyên liệu và dung môi
Dược liệu sau khi được sơ chế theo yêu cầu sẽ được đưa vào nồi chiết xuất. Tiếp đó, dung môi được bổ sung theo tỷ lệ phù hợp với đặc tính nguyên liệu và quy trình công nghệ. Loại dung môi sử dụng có thể ảnh hưởng đến khả năng hòa tan và thu nhận các thành phần cần thiết.
- Bước 2: Gia nhiệt và tiến hành chiết xuất
Hệ thống gia nhiệt đưa hỗn hợp đến điều kiện vận hành đã thiết lập. Khi nguyên liệu tiếp xúc với dung môi trong khoảng thời gian phù hợp, các thành phần có khả năng hòa tan sẽ chuyển từ nguyên liệu sang dung dịch. Hiệu quả chiết xuất phụ thuộc vào nhiều yếu tố, bao gồm kích thước nguyên liệu, đặc tính dung môi, nhiệt độ, thời gian và phương pháp trích ly.
Với mẫu máy chiết xuất dược liệu đa năng TD-500 dung tích 500 lít của Tiến Đạt, nhiệt được cung cấp bằng điện thông qua dầu truyền nhiệt. Các thông số vận hành cụ thể cần được xác định theo hướng dẫn kỹ thuật và yêu cầu của từng loại dược liệu.
- Bước 3: Tách dịch chiết khỏi bã dược liệu
Sau khi quá trình trích ly hoàn tất, dịch chiết được tháo ra khỏi nồi thông qua cửa xả và bộ phận lọc phù hợp. Công đoạn này giúp tách phần dịch chứa các thành phần đã hòa tan khỏi bã nguyên liệu. Nếu sản phẩm yêu cầu độ trong cao hoặc giới hạn tạp chất nghiêm ngặt, dịch chiết có thể tiếp tục được xử lý bằng các phương pháp lọc bổ sung.
- Bước 4: Cô đặc dịch chiết
Dịch sau lọc được chuyển đến thiết bị cô đặc để loại bỏ một phần dung môi, nâng nồng độ chất khô và tạo dạng cao phù hợp. Tùy đặc tính sản phẩm, quá trình cô đặc có thể thực hiện dưới áp suất khí quyển hoặc áp suất giảm. Phương pháp chân không giúp giảm nhiệt độ sôi của dung môi trong điều kiện thích hợp, qua đó hỗ trợ xử lý các dịch chiết nhạy nhiệt.
- Bước 5: Thu hồi dung môi và xử lý hơi
Ở những hệ thống có tích hợp thiết bị ngưng tụ, hơi dung môi được làm mát để chuyển về dạng lỏng, phục vụ việc thu hồi theo thiết kế của dây chuyền. Mức độ thu hồi phụ thuộc vào loại dung môi, điều kiện vận hành và hiệu suất của thiết bị ngưng tụ. Không phải hệ thống chiết xuất nào cũng có chức năng thu hồi dung môi hoặc tách tinh dầu.
- Bước 6: Sấy và hoàn thiện thành phẩm
Tùy dạng sản phẩm cần tạo ra, dịch cô đặc có thể được đưa qua hệ thống sấy phun hoặc phương pháp sấy phù hợp để thu cao khô dạng bột. Với sản phẩm cần tạo hạt hoặc cốm, có thể bố trí thêm các công đoạn tạo hạt, sấy tầng sôi và xử lý hoàn thiện theo công thức sản xuất.
- Bước 7: Kiểm tra chất lượng và đóng gói
Cao dược liệu hoặc bán thành phẩm sau xử lý được kiểm tra theo các chỉ tiêu chất lượng đã xác định. Chỉ khi đáp ứng yêu cầu áp dụng, sản phẩm mới được chuyển sang công đoạn đóng gói và bảo quản theo quy trình của cơ sở sản xuất.
Phân loại các thiết bị chiết xuất dược liệu phổ biến

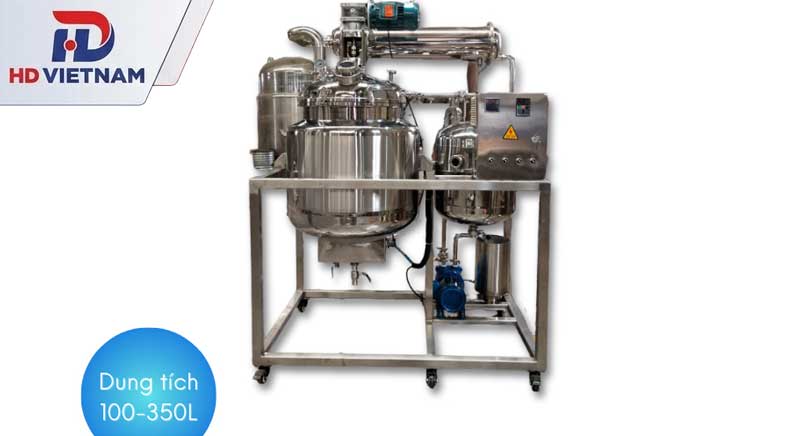

1. Máy chiết xuất dược liệu mini
Máy chiết xuất dược liệu mini phù hợp để cân nhắc cho cơ sở nghiên cứu, phòng thử nghiệm, đơn vị phát triển công thức hoặc cơ sở sản xuất có nhu cầu xử lý nguyên liệu ở quy mô nhỏ. So với hệ thống công nghiệp, dòng máy này thường có dung tích gọn hơn, thuận tiện cho việc bố trí mặt bằng và thử nghiệm các thông số chiết xuất trước khi mở rộng sản xuất.
Tùy thiết kế, máy có thể sử dụng nước hoặc dung môi phù hợp để trích ly thành phần từ thảo mộc, rễ, thân, lá và các nguyên liệu có nguồn gốc thực vật. Một số cấu hình được tích hợp bộ phận gia nhiệt, điều khiển nhiệt độ và thời gian; chức năng khuấy, lọc hoặc thu hồi dung môi cần được kiểm tra theo từng model.
2. Nồi chiết xuất dược liệu công nghiệp
Nồi chiết xuất dược liệu công nghiệp được sử dụng tại các cơ sở cần xử lý nguyên liệu với quy mô lớn hơn. Thiết bị thường có thân bồn chứa nguyên liệu và dung môi, nắp nồi, hệ thống gia nhiệt, cửa xả và các bộ phận phụ trợ theo cấu hình.
Nguồn nhiệt có thể là hơi nước, điện hoặc dầu truyền nhiệt. Một số mẫu được trang bị áo gia nhiệt và lớp cách nhiệt để hỗ trợ phân phối nhiệt, giảm thất thoát năng lượng. Tùy công nghệ, nồi còn có thể kết nối với bộ ngưng tụ, hệ thống lọc hoặc thiết bị cô đặc để tạo thành dây chuyền xử lý liên tục theo từng công đoạn.

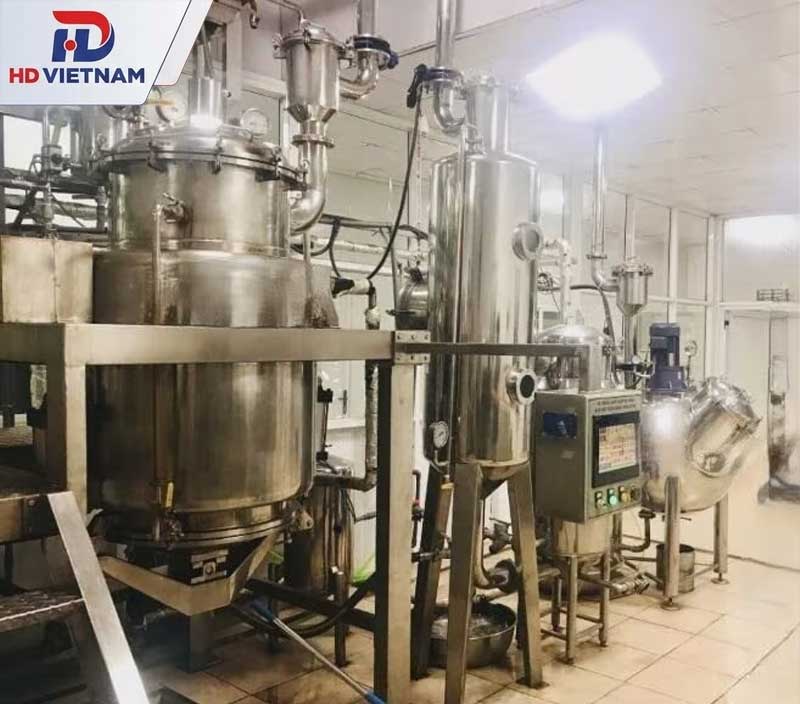

3. Hệ thống chiết xuất kết hợp cô đặc tuần hoàn
Đây là nhóm thiết bị tích hợp quá trình trích ly với công đoạn cô đặc dịch chiết. Sau khi các thành phần cần thiết được hòa tan vào dung môi, dịch được xử lý để giảm lượng dung môi và tăng nồng độ chất khô theo yêu cầu sản phẩm. Tùy cấu hình, hệ thống có thể hỗ trợ tuần hoàn dịch hoặc dung môi, kết hợp gia nhiệt và kiểm soát áp suất.
Ưu điểm của giải pháp tích hợp là giảm số lần chuyển dịch giữa các thiết bị riêng lẻ và tạo điều kiện tổ chức quy trình sản xuất theo trình tự thống nhất. Tuy nhiên, mức độ tự động hóa, khả năng thu hồi dung môi và thời gian hoàn thành một mẻ phụ thuộc vào thiết kế hệ thống, loại nguyên liệu cũng như thông số công nghệ.
4. Máy cô đặc dược liệu cánh khuấy
Máy cô đặc dược liệu cánh khuấy đảm nhiệm công đoạn làm giảm lượng dung môi trong dịch chiết để tạo cao có nồng độ phù hợp. Cánh khuấy giúp đảo trộn dịch trong quá trình gia nhiệt, hỗ trợ phân bố nhiệt và hạn chế tình trạng nguyên liệu bám lâu tại một vị trí trong lòng nồi.
Khi dịch cao đặc dần, mô-men cản lên trục cánh khuấy tăng theo, đồng thời hơi nước và dịch cô bắn lên vùng đầu trục. Với cụm trục đặt phía trên nắp nồi, nơi ẩm và phải rửa sau mỗi mẻ, có thể cân nhắc vòng bi INOX để hạn chế gỉ lẫn vào cao thành phẩm. Cần đối chiếu mô-men và tốc độ khuấy thực tế, vì vòng bi inox chịu tải thấp hơn thép chrome.
Bên cạnh đó ở nồi cô cao có áo gia nhiệt, phần đầu trục khuấy và cụm quay nằm sát thân nồi chịu nhiệt truyền dẫn liên tục, khiến mỡ tiêu chuẩn dễ khô và ổ nhanh xuống cấp. Với các vị trí sát nguồn nhiệt này, nên chọn vòng bi chịu nhiệt và đối chiếu dải nhiệt độ làm việc của ổ với nhiệt độ gia nhiệt cài đặt, kèm cơ cấu làm mát hoặc tản nhiệt nếu thiết kế cho phép.

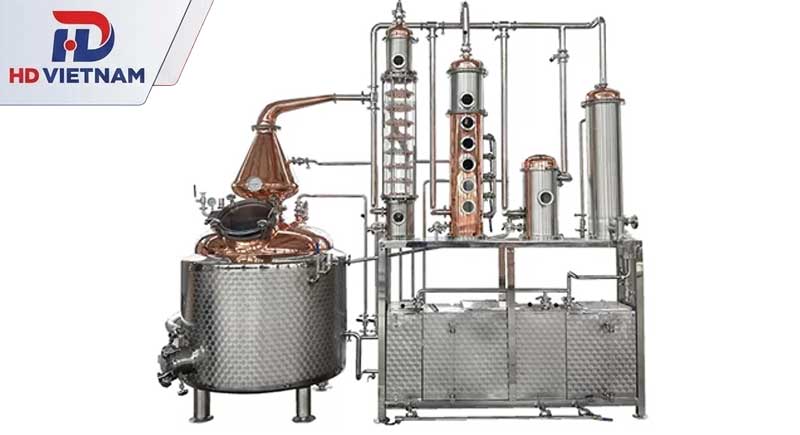

5. Máy chưng cất dược liệu và chiết xuất tinh dầu
Máy chưng cất dược liệu được sử dụng khi mục tiêu là thu hồi các thành phần dễ bay hơi, điển hình là tinh dầu từ một số loại thực vật. Với phương pháp chưng cất lôi cuốn hơi nước, hơi nước đi qua nguyên liệu, mang theo các cấu tử bay hơi; hỗn hợp hơi sau đó được làm lạnh để ngưng tụ và tiếp tục phân tách theo đặc tính của hệ.
Tùy quy mô, thiết bị có thể có dung tích từ vài trăm lít đến hàng nghìn lít, sử dụng nguồn nhiệt và hệ thống ngưng tụ tương ứng. Một số model được trang bị chức năng điều khiển thời gian hoặc lớp cách nhiệt.
Mong rằng với những thông tin chi tiết về cấu tạo, nguyên lý và quy trình vận hành trên, quý khách hàng đã có cái nhìn toàn diện hơn về các dòng máy chiết xuất dược liệu. Việc đầu tư đúng hệ thống ngay từ đầu không chỉ giúp nâng cao chất lượng cao dược liệu, đảm bảo tiêu chuẩn GMP mà còn tối ưu hóa chi phí sản xuất lâu dài.
