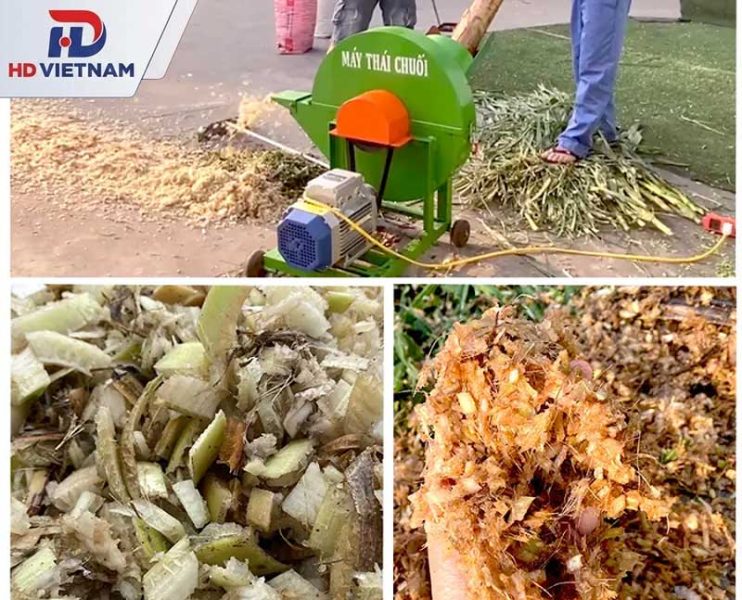

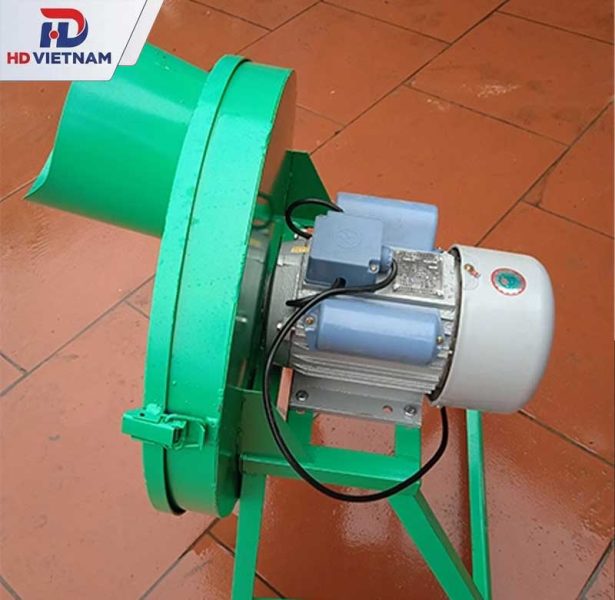

Máy băm chuối là thiết bị cơ khí chuyên dụng trong chăn nuôi, giúp xử lý thân cây chuối, rau bèo, cỏ voi, thân ngô và nhiều loại phụ phẩm nông nghiệp thành nguyên liệu nhỏ, phù hợp để phối trộn và chế biến thức ăn cho vật nuôi.
Để máy hoạt động ổn định, ngoài hệ thống dao và động cơ, trục quay cùng các ổ bi (bạc đạn) cũng giữ vai trò quan trọng trong việc duy trì chuyển động chính xác, hạn chế ma sát và rung lắc.

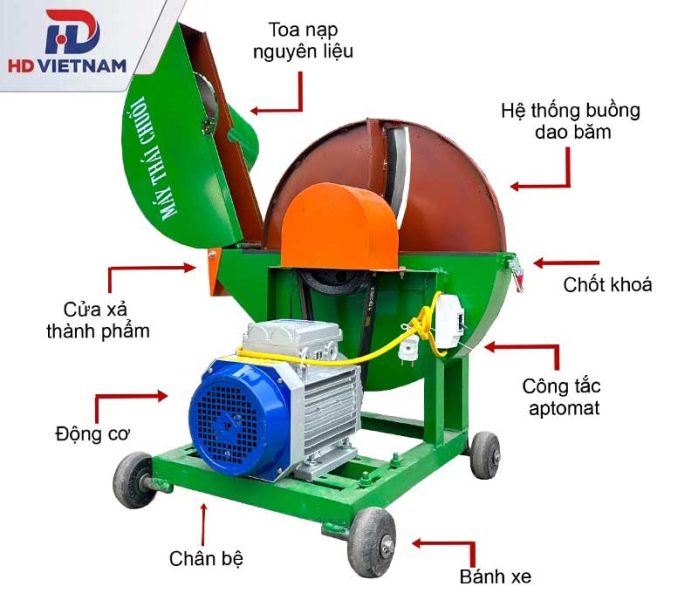

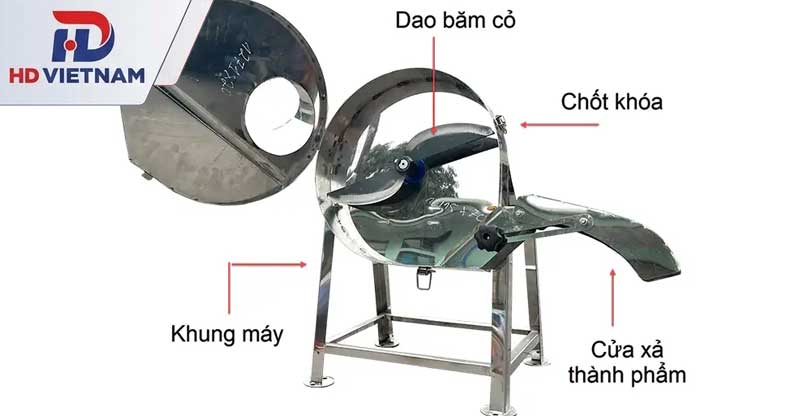

Cấu tạo chi tiết của máy băm chuối
Tùy từng model, công suất và kiểu thiết kế, máy băm chuối có thể khác nhau về kích thước hoặc số lượng dao. Tuy về cơ bản thiết bị gồm các cụm chính như khung máy, phễu/toa nạp, buồng băm, bộ dao, trục quay, động cơ, hệ thống truyền động, cửa xả và các chi tiết đỡ như bạc đạn.
Mỗi bộ phận đảm nhận một nhiệm vụ riêng nhưng liên kết với nhau để đưa nguyên liệu vào, cắt nhỏ và đưa thành phẩm ra ngoài nhanh chóng.
| Bộ phận chính | Cấu tạo và đặc điểm | Chức năng |
| Khung máy | Làm từ thép định hình hoặc vật liệu có độ cứng cao, kết cấu chắc chắn, một số dòng được trang bị bánh xe và tay đẩy. | Nâng đỡ toàn bộ cụm máy, động cơ và buồng băm; hạn chế rung lắc khi vận hành. |
| Toa/phễu nạp nguyên liệu | Có dạng phễu hoặc cửa nạp rộng, tùy model có thể thiết kế theo kiểu đứng hoặc toa ngang. | Là nơi đưa thân chuối, cỏ voi, rau xanh, thân ngô và các phụ phẩm vào máy. Cửa nạp rộng giúp thao tác thuận tiện hơn với nguyên liệu cồng kềnh. |
| Buồng băm | Là khoang chứa cụm dao và trục quay, thường chế tạo bằng thép; một số máy sử dụng vật liệu có khả năng chống ăn mòn tốt hơn. | Tạo không gian để nguyên liệu tiếp xúc với dao và được cắt, thái thành kích thước mong muốn. |
| Bộ dao băm/thái | Tùy thiết kế có thể gồm dao chính và các dao phụ; dao thường sử dụng thép có độ cứng và khả năng chịu mài mòn phù hợp. | Đây là bộ phận trực tiếp cắt nhỏ thân chuối, cỏ voi, rau bèo… Độ sắc, độ cân bằng và tình trạng dao ảnh hưởng rõ rệt đến chất lượng thành phẩm và độ rung của máy. |
| Trục dao | Trục kim loại liên kết với cụm dao và hệ thống truyền động, quay với tốc độ phù hợp với thiết kế máy. | Truyền chuyển động quay từ động cơ đến bộ dao, giúp dao tạo lực cắt liên tục. |
| Bạc đạn/ổ bi | Được bố trí tại các vị trí đỡ trục quay; có nhiệm vụ giảm ma sát giữa trục và gối đỡ. | Giúp trục dao quay ổn định, giảm ma sát và hạn chế phát sinh nhiệt. Đây là chi tiết cần kiểm tra, bôi trơn hoặc thay thế khi có dấu hiệu rơ, nóng, kêu bất thường. |
| Động cơ | Có thể sử dụng mô-tơ điện hoặc động cơ xăng/dầu tùy dòng máy. Các model dành cho hộ gia đình thường có công suất nhỏ hơn máy công nghiệp. | Cung cấp công suất cho toàn bộ hệ thống băm thông qua trục truyền động. |
| Bộ truyền động | Thường gồm puly, dây curoa, nhông hoặc các chi tiết truyền lực tương ứng với từng thiết kế. | Truyền và điều phối lực từ động cơ đến trục dao, đồng thời tạo tỷ số truyền phù hợp với tốc độ làm việc của bộ dao. |
| Cửa xả thành phẩm | Bố trí ở phía dưới hoặc bên hông buồng băm; một số thiết kế cho phép điều chỉnh hướng hoặc khoảng cách xả. | Đưa nguyên liệu sau khi đã được băm ra ngoài để thu gom, phối trộn thức ăn hoặc tiếp tục chế biến. |
| Tấm chắn/nắp bảo vệ | Bao quanh những khu vực chuyển động và cụm dao nguy hiểm, tùy từng model có thiết kế khác nhau. | Hạn chế người vận hành tiếp xúc trực tiếp với dao, puly, dây curoa và các chi tiết đang chuyển động. |
| Công tắc và hệ thống điện | Gồm công tắc điều khiển, dây dẫn và các thiết bị bảo vệ điện tùy model. | Điều khiển việc khởi động, dừng máy và cấp điện cho động cơ; cần được kiểm tra thường xuyên để hạn chế nguy cơ chập, rò điện. |
| Bánh xe và tay đẩy | Có trên một số dòng máy đa năng hoặc máy có khối lượng lớn. | Hỗ trợ di chuyển thiết bị giữa khu vực sơ chế, chuồng trại và nơi tập kết nguyên liệu mà không phải bê máy. |

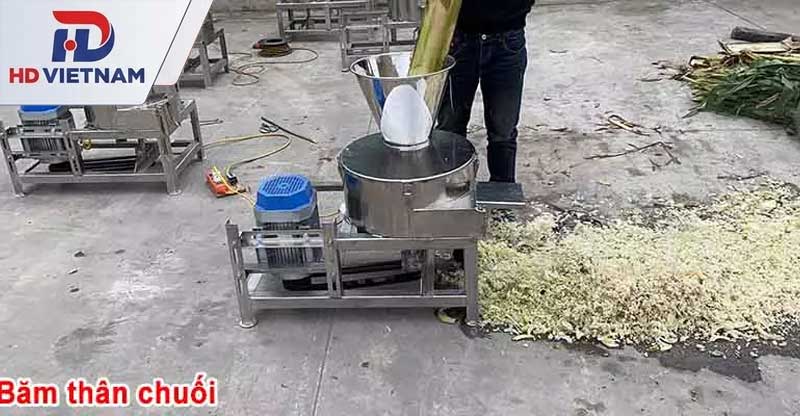

Nguyên lý hoạt động của máy băm chuối
1. Quá trình truyền lực
Quá trình truyền lực bắt đầu từ động cơ, có thể là mô-tơ điện hoặc động cơ xăng/dầu tùy từng dòng máy. Khi động cơ hoạt động, mô-men xoắn được truyền đến puly chủ động. Từ đây, dây curoa và puly bị động truyền chuyển động đến trục dao, giúp bộ dao quay liên tục.
Trục dao được nâng đỡ bởi bạc đạn/ổ bi, giúp giảm ma sát và duy trì chuyển động quay ổn định. Khi bạc đạn được bôi trơn và làm việc tốt, trục quay nhẹ, hạn chế rung và giảm tải không cần thiết lên động cơ. Ngược lại, bạc đạn bị khô mỡ, rơ hoặc hư hỏng có thể làm trục rung, phát tiếng ồn và ảnh hưởng đến hiệu quả băm.
Có thể khái quát đường truyền công suất như sau:
Động cơ – puly/dây curoa – trục quay – bộ dao – tạo lực cắt nguyên liệu.
Với những model sử dụng cơ cấu truyền động khác, nguyên lý vẫn dựa trên việc chuyển công suất từ động cơ đến trục mang dao để tạo chuyển động cắt.
2. Quá trình băm và xả thành phẩm
Sau khi bộ dao đạt tốc độ làm việc, bà con vận hành đưa thân cây chuối, cỏ voi, rau bèo, thân ngô hoặc nguyên liệu phù hợp vào toa nạp. Tùy thiết kế, nguyên liệu có thể được đưa qua phễu nạp rộng hoặc đặt lên toa ngang rồi đẩy dần vào buồng băm.
Khi đi vào buồng băm, nguyên liệu tiếp xúc với các lưỡi dao đang quay. Lực cắt liên tục của bộ dao sẽ chia nguyên liệu thành những đoạn nhỏ hoặc dạng nhuyễn hơn tùy cấu tạo máy, số lượng dao và thiết kế cụm băm. Dao càng sắc và cụm dao được cân bằng tốt thì quá trình xử lý càng ổn định, thành phẩm càng đồng đều.
Sau khi được băm, nguyên liệu theo chuyển động của cụm dao và kết cấu buồng máy đi đến cửa xả rồi rơi hoặc được đẩy ra ngoài để thu gom. Một số dòng máy có thể điều chỉnh hướng xả nhằm thuận tiện cho việc hứng nguyên liệu.
Xem thêm: Máy băm cỏ
Vị trí sử dụng vòng bi (bạc đạn) trong máy băm chuối
1. Vòng bi hai đầu trục dao băm chính
Đây thường là vị trí quan trọng nhất. Trục dao phải quay liên tục trong điều kiện chịu tải thay đổi khi bộ dao cắt thân chuối, cỏ voi, rau bèo hoặc các nguyên liệu có độ dai cao. Hai ổ bi tại các gối đỡ giúp giữ trục đúng tâm, hạn chế độ đảo và giảm ma sát khi quay.
Khi một trong hai vòng bi bị mòn, trục có thể xuất hiện độ rơ, làm bộ dao quay lệch, máy rung mạnh hoặc phát tiếng ồn. Nếu tiếp tục vận hành, tình trạng này có thể gây ảnh hưởng đến dao, trục và các chi tiết liên quan.
2. Vòng bi tại đầu trục phía bộ truyền động
Ở những máy sử dụng puly – dây curoa, phần đầu trục nối với puly cũng cần được đỡ chắc chắn. Vòng bi tại đây vừa hỗ trợ chuyển động quay của trục vừa chịu tác động từ lực kéo của dây curoa.
Khi ổ bi hoạt động không tốt, puly có thể bị đảo, dây curoa chạy không ổn định và công suất truyền đến trục dao bị ảnh hưởng. Vì khi bảo dưỡng máy, không nên chỉ kiểm tra bạc đạn nằm gần buồng băm mà bỏ qua cụm ổ đỡ phía truyền động.
3. Vòng bi ở trục phụ hoặc cơ cấu cấp liệu
Không phải máy băm chuối nào cũng có vị trí này. Với những model được trang bị trục cuốn, trục cấp liệu hoặc cơ cấu truyền động phụ, các trục này thường cần ổ bi riêng để duy trì chuyển động ổn định.
Vòng bi tại trục phụ chịu tải trong quá trình kéo hoặc dẫn nguyên liệu vào vùng dao. Nếu bị kẹt, khô mỡ hoặc rơ, cơ cấu cấp liệu có thể hoạt động nặng, làm tăng tải cho động cơ và ảnh hưởng đến khả năng đưa nguyên liệu vào buồng băm.
4. Vòng bi tại các gối đỡ trục truyền động khác
Một số máy có kết cấu truyền động phức tạp có thể bố trí thêm trục trung gian hoặc cụm truyền lực riêng. Các vị trí này cũng cần vòng bi để đỡ trục và duy trì sự đồng tâm giữa các chi tiết quay.
Do cấu tạo mỗi model khác nhau, không nên áp dụng một sơ đồ vị trí vòng bi cố định cho tất cả máy băm chuối. Khi cần thay thế, cần căn cứ vào bản vẽ kết cấu, mã vòng bi hoặc kích thước thực tế của ổ đỡ và trục máy.
Tham khảo ngay các sản phẩm vòng bi máy nông nghiệp tại HD VIETNAM
Câu hỏi thường gặp (FAQ)
Máy băm chuối mini có dùng gối đỡ vòng bi không?
Có. Ngay cả máy băm chuối mini cũng cần vòng bi/ổ bi để đỡ trục dao và duy trì độ ổn định khi quay. Tùy thiết kế, vòng bi thường được bố trí tại hai đầu trục dao hoặc trong các gối đỡ của trục. Bộ phận này giúp giảm ma sát, hạn chế trục bị xô lệch, rung lắc và hỗ trợ cụm dao làm việc ổn định. Tuy cấu tạo và số lượng vòng bi có thể khác nhau giữa từng model.
Bao lâu thì nên bơm mỡ bảo dưỡng vòng bi máy băm chuối?
Với máy hoạt động thường xuyên, có thể kiểm tra và bổ sung mỡ sau khoảng 20–30 giờ làm việc thực tế hoặc khoảng 1–2 tháng/lần. Đây là mốc tham khảo; tần suất thực tế cần điều chỉnh theo loại vòng bi, kết cấu gối đỡ, môi trường làm việc và hướng dẫn của nhà sản xuất. Nếu máy làm việc trong môi trường nhiều bụi, ẩm hoặc phải băm nguyên liệu có nhiều nhựa cây, nên kiểm tra ổ bi thường xuyên hơn.
Nhựa cây chuối dính vào vòng bi có sao không?
Có. Nhựa và dịch từ thân chuối có độ bám dính cao, nếu lọt qua phớt hoặc khe bảo vệ vào bên trong ổ bi có thể làm nhiễm bẩn mỡ bôi trơn, tăng ma sát và thúc đẩy quá trình ăn mòn. Về lâu dài, vòng bi có thể phát tiếng kêu, nóng, quay không trơn tru hoặc nhanh hỏng. Vậy sau mỗi lần sử dụng nên vệ sinh sạch phần nhựa và xơ chuối bám quanh khu vực trục, đồng thời kiểm tra phớt chắn để hạn chế chất bẩn xâm nhập vào ổ bi.
