Bạc trượt tròn và bạc trượt vuông là hai loại linh kiện dẫn hướng quan trọng, được thiết kế để hỗ trợ chuyển động tuyến tính chính xác, giảm ma sát và nâng cao độ ổn định khi thiết bị vận hành. Mỗi loại bạc trượt có cấu tạo riêng biệt, mang đến những ưu điểm khác nhau về khả năng chịu tải, độ cứng vững và phạm vi ứng dụng.
Hôm nay HD VIETNAM sẽ chia sẻ chi tiết về cấu tạo, ưu nhược điểm cũng như cách lựa chọn bạc trượt tròn và bạc trượt vuông phù hợp với từng yêu cầu sử dụng.
Tổng quan và cấu tạo của bạc trượt tròn và bạc trượt vuông

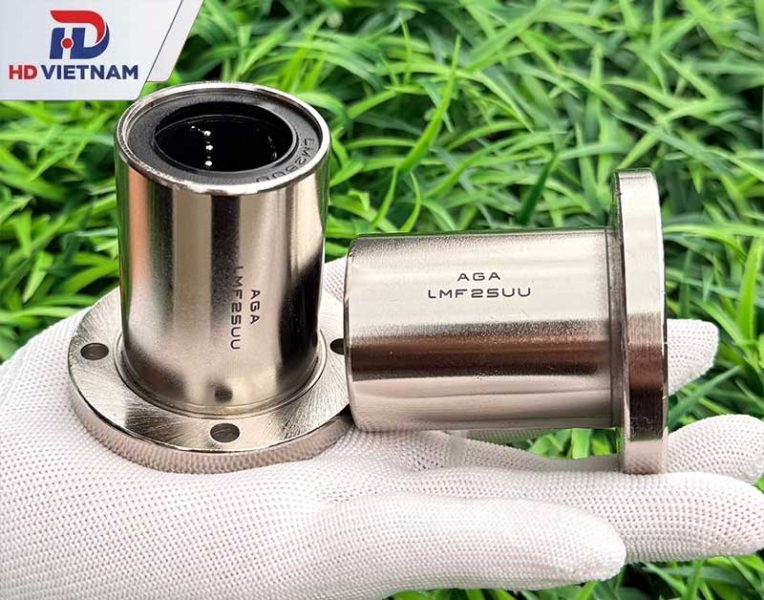

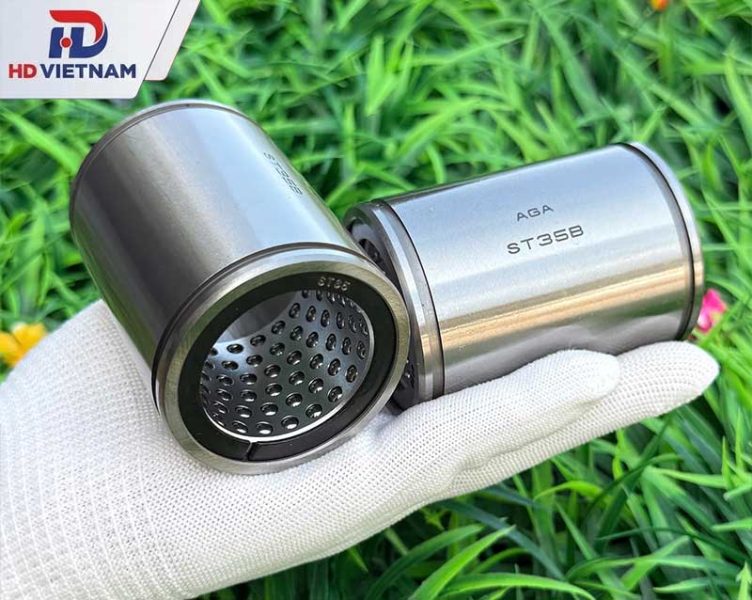

1. Bạc đạn trượt tròn
Bạc đạn trượt tròn (hay còn gọi là bạc trượt tròn, vòng bi tuyến tính tròn) là linh kiện cơ khí dùng để hỗ trợ chuyển động tịnh tiến dọc theo trục tròn dẫn hướng. Nhờ cơ chế các viên bi chuyển động tuần hoàn bên trong, loại bạc này giúp giảm ma sát giữa trục và bộ phận trượt, đảm bảo chuyển động êm ái, chính xác và hạn chế hao mòn trong quá trình vận hành.
Bạc đạn trượt tròn gồm các bộ phận chính:
- Vỏ ngoài: Được chế tạo từ thép hoặc hợp kim có độ cứng cao, có nhiệm vụ bảo vệ và cố định các chi tiết bên trong.
- Hệ thống bi tuần hoàn: Các viên bi thép nhỏ được bố trí theo rãnh dẫn hướng, giúp chuyển đổi ma sát trượt thành ma sát lăn, giảm lực cản khi di chuyển.
- Vòng cách giữ bi: Có tác dụng giữ khoảng cách đồng đều giữa các viên bi, giúp bi vận hành ổn định, tránh va chạm gây mài mòn.
- Phớt chắn bụi: Lắp ở hai đầu bạc đạn để ngăn bụi bẩn, mạt kim loại xâm nhập, đồng thời giữ dầu mỡ bôi trơn bên trong.

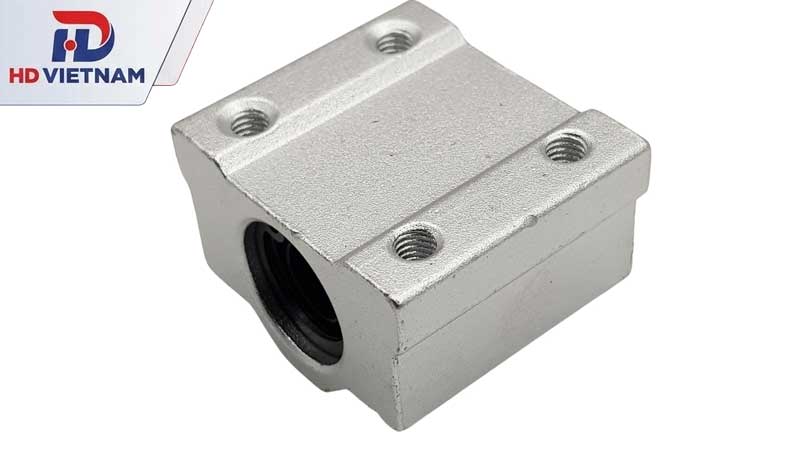

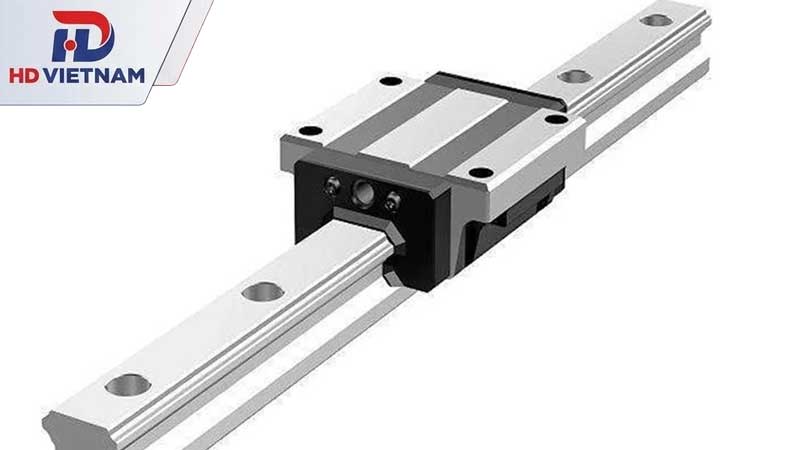

2. Bạc đạn trượt vuông (con trượt vuông)
Bạc đạn trượt vuông hay con trượt vuông là bộ phận dẫn hướng tuyến tính sử dụng kết hợp với ray trượt vuông để tạo chuyển động tịnh tiến chính xác. So với bạc trượt tròn, loại này có khả năng chịu tải cao hơn, chống rung tốt và duy trì độ ổn định khi làm việc trong các hệ thống yêu cầu độ chính xác lớn.
Bạc đạn trượt vuông gồm các bộ phận chính:
- Thân con trượt: Có dạng khối vuông, thường làm từ thép cứng, được gia công chính xác để đảm bảo độ bền và khả năng chịu lực.
- Hệ thống bi tuần hoàn: Các dãy bi được bố trí trong rãnh dẫn hướng bên trong thân trượt, giúp con trượt di chuyển nhẹ nhàng trên ray.
- Rãnh dẫn hướng: Thiết kế theo dạng vuông để tăng khả năng tiếp xúc với ray, giúp phân bổ tải trọng đều theo nhiều hướng.
- Phớt chắn bụi: Có nhiệm vụ bảo vệ hệ thống bi khỏi bụi bẩn, giữ chất bôi trơn và kéo dài tuổi thọ của bạc trượt.
Nhờ cấu tạo chắc chắn và khả năng chịu tải đa hướng, bạc đạn trượt vuông thường được sử dụng trong máy CNC, robot công nghiệp, máy tự động hóa và các hệ thống cần chuyển động tuyến tính có độ chính xác cao.
Bảng so sánh nhanh
| Tiêu chí so sánh | Bạc đạn trượt tròn | Bạc đạn trượt vuông |
| Thiết kế cấu tạo | Dạng ống trụ tròn, bên trong gồm các dãy bi tuần hoàn chạy trên trục dẫn hướng tròn. | Dạng khối vuông, kết hợp với ray trượt vuông, bên trong có hệ thống bi tuần hoàn theo rãnh dẫn hướng. |
| Nguyên lý hoạt động | Di chuyển tịnh tiến dọc theo trục tròn, các viên bi lăn tuần hoàn giúp giảm ma sát giữa bạc và trục. | Con trượt di chuyển dọc theo ray vuông nhờ các hàng bi tuần hoàn, tạo chuyển động chính xác và ổn định. |
| Khả năng chịu tải | Phù hợp với tải trọng từ nhẹ đến trung bình, đáp ứng tốt các cơ cấu trượt đơn giản. | Chịu tải lớn hơn, có khả năng chịu lực theo nhiều hướng như lên, xuống, trái, phải. |
| Độ chính xác chuyển động | Độ chính xác tốt, phù hợp với các thiết bị yêu cầu chuyển động tuyến tính cơ bản. | Độ chính xác cao hơn, hạn chế độ rơ và sai lệch trong quá trình di chuyển. |
| Khả năng chống rung, chống xoắn | Khả năng ổn định ở mức vừa phải, phù hợp với hệ thống có tải trọng nhỏ. | Chống rung, chống xoắn tốt nhờ kết cấu ray vuông chắc chắn và diện tích tiếp xúc lớn. |
| Tốc độ di chuyển | Có ưu thế về chuyển động nhanh, ma sát thấp, phù hợp với các cơ cấu cần tốc độ cao. | Tốc độ ổn định, ưu tiên độ cứng vững và độ chính xác hơn tốc độ. |
| Khả năng lắp đặt | Lắp đặt đơn giản, dễ thay thế, phù hợp với các thiết kế máy có kết cấu gọn nhẹ. | Yêu cầu lắp đặt chính xác hơn để đảm bảo ray trượt và con trượt hoạt động đúng kỹ thuật. |
| Chi phí đầu tư | Giá thành thường thấp hơn, phù hợp với các hệ thống cơ khí phổ thông. | Chi phí cao hơn do kết cấu phức tạp và yêu cầu gia công chính xác cao. |
| Ứng dụng phổ biến | Máy in 3D, máy CNC mini, máy khắc laser, thiết bị tự động hóa nhỏ, cơ cấu trượt đơn giản. | Máy CNC công nghiệp, robot, dây chuyền sản xuất tự động, máy gia công chính xác và thiết bị yêu cầu tải lớn. |
| Lựa chọn phù hợp | Nên dùng khi cần giải pháp dẫn hướng đơn giản, tiết kiệm, dễ bảo trì và tải trọng không quá lớn. | Nên dùng khi yêu cầu độ chính xác cao, khả năng chịu tải lớn và hoạt động ổn định trong thời gian dài. |

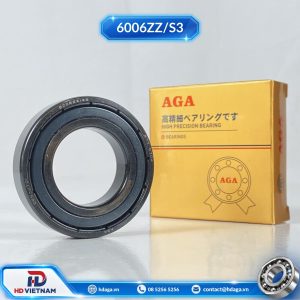

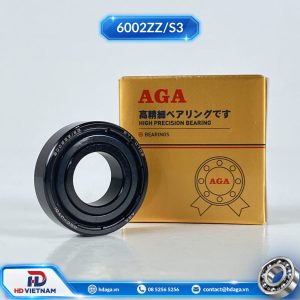

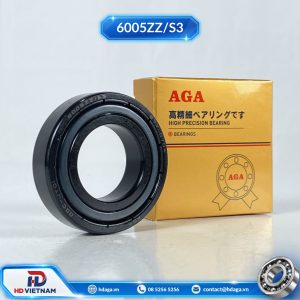

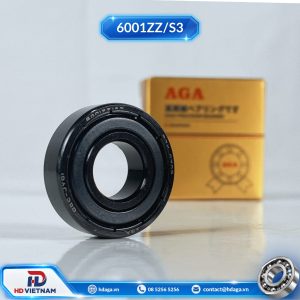

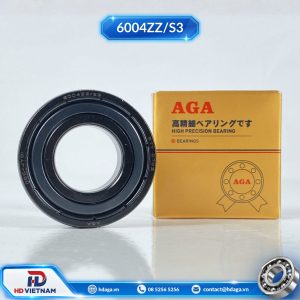

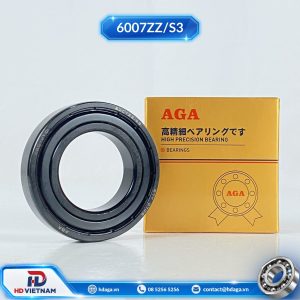

Tham khảo các dòng vòng bi AGA chính hãng đang có tại HD VIETNAM:
Tiêu chí lựa chọn loại bạc trượt phù hợp nhu cầu
1. Dựa theo tải trọng và độ chính xác yêu cầu
Khi lựa chọn bạc trượt, tải trọng và mức độ chính xác của thiết bị là hai yếu tố quan trọng cần được xem xét đầu tiên. Với các cơ cấu chuyển động tuyến tính đơn giản, tải trọng nhẹ đến trung bình và không yêu cầu độ chính xác quá cao, bạc trượt tròn là lựa chọn phù hợp. Loại bạc này có kết cấu gọn, dễ lắp đặt, chi phí hợp lý, đáp ứng tốt các thiết bị như máy in 3D, máy CNC mini, máy khắc laser hoặc các cơ cấu trượt có hành trình ngắn và vừa phải.
Ngược lại, đối với các hệ thống cần độ chính xác cao, khả năng chịu tải lớn và làm việc liên tục, bạc trượt vuông sẽ phù hợp hơn. Nhờ kết hợp với ray trượt vuông và hệ thống bi tuần hoàn, loại bạc này có độ cứng vững cao, chịu lực tốt theo nhiều hướng, hạn chế độ rơ và đảm bảo chuyển động ổn định trong các thiết bị như máy CNC công nghiệp, máy gia công kim loại, robot và dây chuyền tự động hóa.
2. Dựa theo môi trường làm việc và không gian gá đặt
Môi trường có nhiều bụi bẩn, mạt kim loại, dầu mỡ hoặc hóa chất, nên ưu tiên lựa chọn các dòng bạc trượt có phớt chắn bụi chuyên dụng để bảo vệ hệ thống bi bên trong. Ngoài khả năng ngăn tạp chất xâm nhập, phớt còn giúp giữ dầu mỡ bôi trơn, giảm ma sát và hạn chế tình trạng kẹt bi do thiếu bôi trơn. Với thiết bị hoạt động thường xuyên, nên sử dụng loại có vị trí bơm mỡ để thuận tiện cho việc bảo dưỡng định kỳ.
Đối với những hệ thống bị giới hạn về diện tích lắp đặt hoặc yêu cầu tối ưu không gian, bạc trượt vuông thường là lựa chọn hiệu quả hơn. Thiết kế dạng khối nhỏ gọn kết hợp cùng ray trượt giúp tăng độ cứng mà không cần sử dụng các trục tròn có đường kính lớn. Nhờ đó, thiết bị vừa tiết kiệm không gian gá đặt vừa đảm bảo khả năng chịu tải và độ chính xác khi vận hành.
3. Dựa theo ngân sách đầu tư
Nếu ưu tiên tối ưu chi phí đầu tư ban đầu cho các dòng máy phổ thông, cơ cấu đơn giản hoặc thiết bị không yêu cầu tải trọng lớn, bạc trượt tròn là giải pháp phù hợp. Sản phẩm có cấu tạo đơn giản, dễ thay thế, nguồn cung phổ biến và đáp ứng tốt các nhu cầu chuyển động tuyến tính cơ bản.
Trong trường hợp doanh nghiệp cần hệ thống vận hành ổn định lâu dài, hoạt động liên tục và hạn chế chi phí bảo trì, bạc trượt vuông là lựa chọn đáng đầu tư hơn. Mặc dù chi phí ban đầu cao hơn, nhưng khả năng chịu tải, độ chính xác và tuổi thọ của bạc trượt vuông giúp thiết bị duy trì hiệu suất tốt trong thời gian dài.
Việc lựa chọn đúng loại bạc trượt cần dựa trên sự cân bằng giữa yêu cầu kỹ thuật, điều kiện làm việc và ngân sách đầu tư để đảm bảo hệ thống hoạt động hiệu quả nhất.
HD VIETNAM hy vọng với những thông tin trên đã giúp bạn hiểu rõ hơn về sự khác biệt giữa bạc trượt tròn và bạc trượt vuông, từ cấu tạo, ưu điểm đến tiêu chí lựa chọn phù hợp cho từng nhu cầu sử dụng. Việc lựa chọn đúng loại bạc trượt không chỉ giúp hệ thống chuyển động ổn định, giảm ma sát mà còn góp phần nâng cao tuổi thọ và hiệu suất hoạt động của máy móc.
