Vòng bi tỳ là một trong những loại bạc đạn quan trọng trong các hệ thống cơ khí, đặc biệt ở những vị trí chịu lực dọc trục lớn. Khác với vòng bi thông thường, loại vòng bi này được thiết kế để chịu tải theo phương trục, giúp giảm ma sát và đảm bảo chuyển động ổn định cho thiết bị. Nhờ đặc tính này, vòng bi tỳ được sử dụng rộng rãi trong nhiều lĩnh vực như máy công nghiệp, hộp số và các cơ cấu truyền động. Trong bài viết này, chúng ta sẽ cùng tìm hiểu chi tiết về cấu tạo, thông số và ứng dụng của vòng bi tỳ.
Vòng bi tỳ là gì?
Vòng bi tỳ (hay còn gọi là vòng bi chặn – thrust bearing) là loại vòng bi được thiết kế để chịu lực theo phương trục, tức là lực tác động dọc theo trục của thiết bị.
Khác với các loại vòng bi thông thường chủ yếu chịu lực hướng tâm, vòng bi tỳ được sử dụng trong những ứng dụng có lực đẩy, kéo hoặc tỳ theo chiều trục. Nhờ đó, nó giúp giảm ma sát và đảm bảo chuyển động ổn định cho hệ thống.

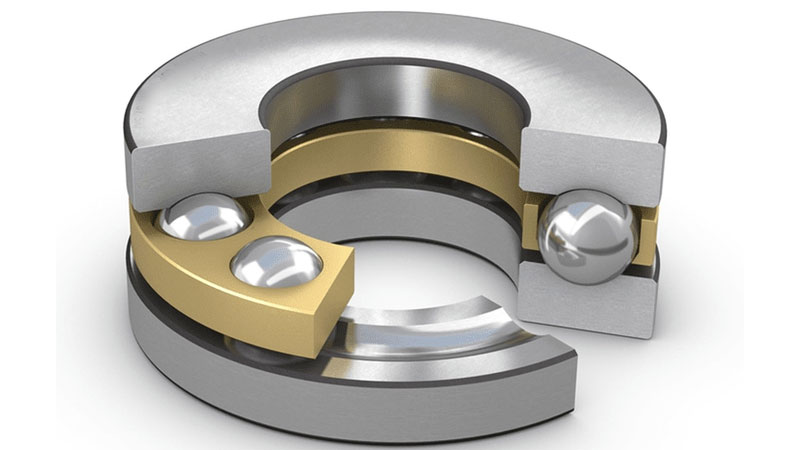

Cấu tạo của vòng bi tỳ

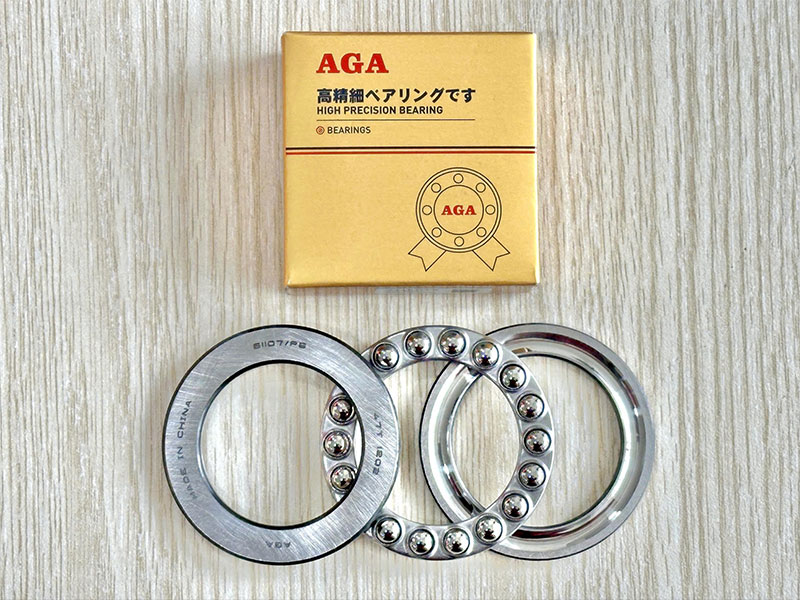

Vòng bi tỳ được cấu tạo từ các bộ phận chính sau:
- Vòng trong (Washer trục): Tiếp xúc trực tiếp với trục, chịu lực dọc trục từ phía trục
- Vòng ngoài (Washer vỏ): Lắp với thân máy, nhận và phân bố lực
- Bi hoặc con lăn: Có thể là bi cầu, con lăn trụ hoặc kim tùy theo thiết kế, giúp giảm ma sát và chịu tải
- Lồng bi (Cage): Giữ các viên bi hoặc con lăn phân bố đều, đảm bảo chuyển động ổn định
Phân loại vòng bi tỳ
Dựa vào cấu tạo phần tử lăn, vòng bi tỳ được chia thành các loại chính:
- Vòng bi tỳ bi (Thrust ball bearing): Phù hợp với tải trọng dọc trục từ nhẹ đến trung bình, thường dùng ở tốc độ cao
- Vòng bi tỳ con lăn (Thrust roller bearing): Có khả năng chịu tải lớn hơn, thích hợp cho các hệ thống công nghiệp nặng
- Vòng bi tỳ kim (Thrust needle bearing): Thiết kế nhỏ gọn, chịu tải tốt trong không gian hạn chế
Thông số vòng bi tỳ
Vòng bi tỳ (bạc đạn chà/đẩy) được thiết kế để chịu tải trọng dọc trục lớn. Các thông số kỹ thuật cơ bản của vòng bi tỳ bao gồm:
- Đường kính trong (d): Kích thước trục lắp đặt
- Đường kính ngoài (D): Kích thước vỏ hoặc bề mặt tiếp xúc
- Chiều cao (H hoặc T): Độ dày tổng thể của vòng bi
Các dòng phổ biến như 511xx, 512xx có kích thước đa dạng, thường dao động từ 10 mm đến hơn 100 mm, tùy theo mã và ứng dụng.
Thông số các dòng vòng bi tỳ thông dụng
Dòng 511xx (tải nhẹ – trung bình)
- 51100: 10 × 24 × 9 mm
- 51109: 45 × 65 × 14 mm
- 51120: 100 × 135 × 25 mm
Dòng này thường có thiết kế mỏng, phù hợp tải vừa
Dòng 512xx (tải nặng hơn)
- 51205: 25 × 47 × 15 mm
- 51206: 30 × 52 × 16 mm
- 51210: 50 × 78 × 22 mm
Dòng 512xx có chiều dày lớn hơn, khả năng chịu tải cao hơn
Ý nghĩa các thông số chính
- d (Đường kính trong): Kích thước trục cần lắp
- D (Đường kính ngoài): Kích thước phần tiếp xúc với vỏ
- H (Chiều cao): Độ dày tổng thể, ảnh hưởng đến khả năng chịu tải
Danh sách 20 mã vòng bi tỳ phổ biến
Dưới đây là các mã vòng bi tỳ (thrust bearing) phổ biến thuộc dòng 511xx và 512xx, thường được sử dụng trong nhiều ứng dụng cơ khí:
- 51100
- 51101
- 51102
- 51103
- 51104
- 51105
- 51106
- 51107
- 51108
- 51109
- 51200
- 51201
- 51202
- 51203
- 51204
- 51205
- 51206
- 51207
- 51208
- 51209
Ưu điểm nổi bật của vòng bi tỳ
Vòng bi tỳ (vòng bi chặn) sở hữu nhiều ưu điểm giúp nâng cao hiệu suất và độ bền cho hệ thống cơ khí. Dưới đây là những đặc điểm nổi bật:
- Khả năng chịu tải dọc trục cao: Được thiết kế chuyên để chịu lực theo phương trục (lực đẩy), phù hợp với các ứng dụng có tải trọng lớn theo chiều dọc trục.
- Độ bền và tuổi thọ cao: Nhờ cấu tạo chắc chắn và vật liệu chất lượng cao (thường là thép hợp kim), vòng bi hoạt động ổn định trong điều kiện tải nặng và môi trường khắc nghiệt.
- Vận hành ổn định, giảm ma sát: Giúp giảm ma sát trong quá trình làm việc, hạn chế rung động và đảm bảo chuyển động mượt mà cho thiết bị.
- Đa dạng chủng loại và kích thước: Bao gồm nhiều loại như vòng bi tỳ bi, tỳ con lăn, tỳ kim… đáp ứng đa dạng nhu cầu trong các lĩnh vực công nghiệp.
- Dễ lắp đặt và bảo trì: Thiết kế đơn giản, thuận tiện cho việc tháo lắp và bảo dưỡng, giúp tiết kiệm thời gian và chi phí vận hành.
Ứng dụng của vòng bi tỳ hiện nay
Với khả năng chịu lực dọc trục vượt trội, vòng bi tỳ được sử dụng rộng rãi trong nhiều lĩnh vực công nghiệp và đời sống. Một số ứng dụng tiêu biểu gồm:
- Máy nén và máy bơm: Hỗ trợ trục quay, đảm bảo hoạt động ổn định trong các hệ thống cần tải dọc trục lớn.
- Động cơ điện: Giúp giảm ma sát và giữ ổn định trục, đặc biệt trong các động cơ công suất lớn.
- Hệ thống hộp số: Được sử dụng để chịu lực dọc trục phát sinh trong quá trình truyền động, góp phần bảo vệ các chi tiết và tăng độ bền hệ thống.
- Máy cán thép, máy ép nhựa: Ứng dụng trong các thiết bị công nghiệp nặng, nơi yêu cầu khả năng chịu tải trục lớn và làm việc liên tục.
Cách chọn mua vòng bi tỳ chất lượng
Việc lựa chọn vòng bi tỳ chất lượng cao sẽ giúp thiết bị vận hành ổn định và kéo dài tuổi thọ. Khi chọn mua, bạn nên lưu ý các yếu tố sau:
- Chọn đúng loại vòng bi tỳ: Dựa vào ứng dụng thực tế như băng tải, máy ép hay hệ thống dẫn hướng để lựa chọn loại phù hợp (bi, con lăn, kim…).
- Tải trọng và tốc độ quay: Đảm bảo vòng bi có khả năng chịu tải và tốc độ phù hợp với điều kiện vận hành của thiết bị.
- Kích thước chính xác: Các thông số như đường kính trong (d), đường kính ngoài (D) và chiều cao (H) phải tương thích với hệ thống lắp đặt.
- Độ chính xác gia công: Vòng bi có độ chính xác cao sẽ giúp giảm ma sát, vận hành êm và hạn chế rung lắc.
- Vật liệu chế tạo: Nên chọn loại làm từ thép hợp kim chất lượng cao, có khả năng chịu lực, chống mài mòn và chịu nhiệt tốt.
- Thương hiệu uy tín: Ưu tiên các hãng lớn để đảm bảo chất lượng và độ bền, tránh hàng trôi nổi kém hiệu quả.
- Kiểm tra nguồn gốc sản phẩm: Nên có đầy đủ chứng từ như CO, CQ và mã sản phẩm rõ ràng để đảm bảo hàng chính hãng.
Cách bảo dưỡng vòng bi tỳ
Để vòng bi tỳ hoạt động ổn định và có tuổi thọ cao, việc bảo dưỡng định kỳ là rất cần thiết. Dưới đây là một số lưu ý quan trọng:
- Kiểm tra và bôi trơn định kỳ: Đảm bảo sử dụng đúng loại dầu hoặc mỡ bôi trơn, kiểm tra thường xuyên để tránh tình trạng khô, gây mài mòn nhanh.
- Làm sạch đúng cách: Loại bỏ bụi bẩn, mạt kim loại và dầu cặn bám trên vòng bi nhằm hạn chế hư hỏng và tăng độ bền.
- Kiểm tra độ lệch trục: Lắp đặt sai lệch có thể làm giảm tuổi thọ vòng bi. Vì vậy cần kiểm tra và căn chỉnh trục đúng kỹ thuật trong quá trình sử dụng.
Vòng bi tỳ là chi tiết quan trọng trong các hệ thống cơ khí chịu tải dọc trục, giúp giảm ma sát và đảm bảo chuyển động ổn định cho thiết bị. Việc hiểu rõ cấu tạo, thông số cũng như cách lựa chọn và bảo dưỡng đúng cách sẽ giúp nâng cao hiệu suất làm việc và kéo dài tuổi thọ của máy móc. Để đạt hiệu quả tốt nhất, bạn nên sử dụng vòng bi tỳ phù hợp với điều kiện làm việc và ưu tiên các sản phẩm chất lượng từ những thương hiệu uy tín.
