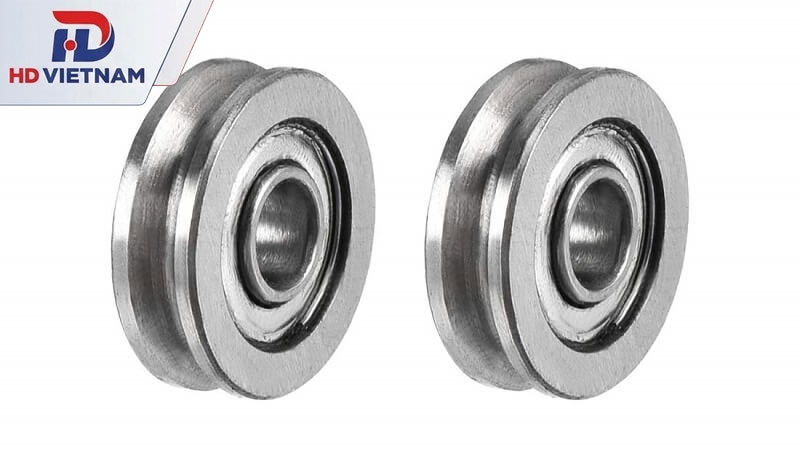

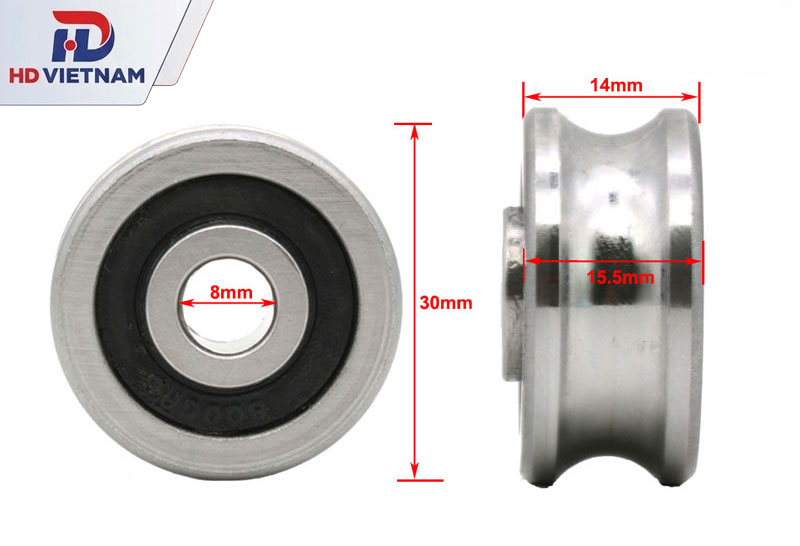

Vòng bi rãnh U (hay bạc đạn rãnh U) là một biến thể đặc biệt của vòng bi cầu rãnh sâu, trong đó vòng ngoài được gia công tạo hình rãnh lõm dạng chữ U nhằm tăng khả năng bám và dẫn hướng khi vận hành. Nhờ thiết kế này, vòng bi hoạt động như một bánh xe dẫn hướng chính xác, có thể di chuyển ổn định trên thanh ray, ống tròn hoặc dây cáp mà không bị lệch hay trượt khỏi quỹ đạo. Bên cạnh dòng sản phẩm này, bạn cũng có thể tham khảo thêm dòng vòng bi rãnh V với khả năng định vị trên góc ray vuông.
Dưới đây cùng HD VIETNAM tìm hiểu chi tiết từ đặc điểm, cấu tạo cho đến các ứng dụng thực tế trong hệ thống máy móc và thiết bị hiện nay.
Cấu tạo chi tiết của bạc đạn rãnh U

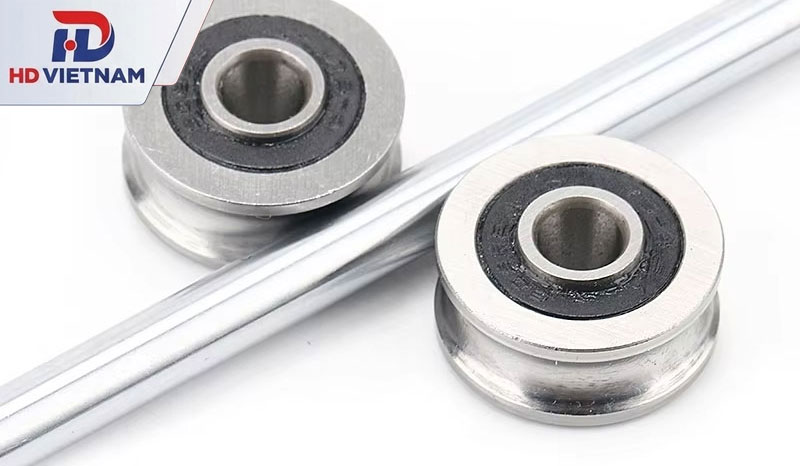

Bạc đạn rãnh U được thiết kế như một cơ cấu kết hợp giữa khả năng quay của vòng bi và chức năng dẫn hướng tuyến tính. Điểm nhận diện quan trọng nhất là vòng ngoài được gia công rãnh lõm dạng chữ U, cho phép tiếp xúc và di chuyển ổn định trên thanh tròn, ray dẫn hướng hoặc dây cáp tương ứng. Cấu trúc này giúp thiết bị vừa vận hành êm, vừa giữ được quỹ đạo chuyển động chính xác trong thời gian dài.
Vòng ngoài rãnh U
Vòng ngoài là chi tiết đặc trưng và quan trọng nhất của bạc đạn rãnh U. Bề mặt ngoài được gia công chính xác theo biên dạng chữ U với độ nhẵn và độ đồng tâm cao, giúp tăng diện tích tiếp xúc với ray dẫn hướng.
Nhờ thiết kế này, vòng bi không chỉ quay mà còn “ôm” theo bề mặt dẫn, hạn chế trượt ngang và sai lệch quỹ đạo. Vật liệu chế tạo thường là thép chịu lực hoặc thép hợp kim có độ cứng cao, giúp chống mài mòn tốt trong quá trình làm việc liên tục.
Vòng trong
Vòng trong được lắp cố định với trục hoặc bu lông của hệ thống, đóng vai trò truyền tải chuyển động quay và giữ ổn định toàn bộ cụm vòng bi.
Bề mặt vòng trong được gia công chính xác để đảm bảo độ đồng tâm với vòng ngoài, từ đó giúp hệ thống vận hành êm, hạn chế rung động và giảm sai số trong quá trình di chuyển tuyến tính.
Bi lăn
Bên trong bạc đạn là hệ thống bi lăn được chế tạo từ thép vòng bi chất lượng cao hoặc đôi khi là vật liệu gốm kỹ thuật. Các viên bi này có nhiệm vụ chính là giảm ma sát giữa vòng trong và vòng ngoài.
Khi hoạt động, bi lăn quay liên tục theo chuyển động tương đối giữa hai vòng, giúp giảm lực cản, hạn chế sinh nhiệt và tăng hiệu suất truyền động. Đây là yếu tố quan trọng giúp vòng bi rãnh U duy trì được tốc độ ổn định trong thời gian dài.
Vòng cách (lồng bi)
Vòng cách là bộ phận giữ các viên bi ở khoảng cách đều nhau, ngăn hiện tượng va chạm trực tiếp giữa các bi trong quá trình vận hành.
Nhờ đó, chuyển động của vòng bi trở nên ổn định hơn, giảm tiếng ồn và hạn chế mài mòn không cần thiết. Vòng cách thường được chế tạo từ thép dập, nhựa kỹ thuật hoặc vật liệu composite tùy theo yêu cầu tải trọng và tốc độ.
Phớt chắn bụi
Nhiều dòng bạc đạn rãnh U được trang bị phớt chắn bụi ở hai bên nhằm ngăn bụi bẩn, hơi ẩm và tạp chất xâm nhập vào bên trong.
Phớt thường được làm từ cao su tổng hợp hoặc kim loại mỏng, có khả năng giữ mỡ bôi trơn hiệu quả bên trong ổ bi. Điều này giúp kéo dài tuổi thọ sản phẩm, đặc biệt trong môi trường làm việc có nhiều bụi, rung động hoặc độ ẩm cao.
Các đặc điểm nổi bật của vòng bi rãnh U
Vòng bi rãnh U được thiết kế chuyên biệt cho các cơ cấu dẫn hướng tuyến tính, nơi yêu cầu sự kết hợp giữa độ ổn định chuyển động, khả năng chịu tải và độ chính xác định vị. Nhờ cấu trúc rãnh chữ U ở vòng ngoài cùng hệ thống bi lăn bên trong, loại vòng bi này mang lại nhiều ưu điểm vượt trội so với các dạng ổ lăn thông thường.
Khả năng chịu tải linh hoạt
Một trong những đặc điểm quan trọng của vòng bi rãnh U là khả năng chịu tải đa hướng, bao gồm cả tải trọng hướng tâm và một phần tải trọng dọc trục. Thiết kế tiếp xúc dạng rãnh giúp phân bổ lực đều hơn trên bề mặt tiếp xúc, từ đó tăng độ ổn định khi vận hành.
Nhờ đặc tính này, vòng bi có thể hoạt động tốt trong các hệ thống có tải trọng thay đổi hoặc chịu rung động nhẹ, đảm bảo chuyển động vẫn ổn định mà không bị lệch hướng.
Độ chính xác và khả năng dẫn hướng cao
Rãnh chữ U được gia công với độ chính xác cao, bề mặt tiếp xúc được xử lý mài nhẵn nhằm giảm sai số trong quá trình di chuyển. Điều này giúp vòng bi bám sát bề mặt ray hoặc trục dẫn hướng, hạn chế tối đa hiện tượng rung lắc hoặc lệch quỹ đạo.
Nhờ đó, hệ thống vận hành đạt độ ổn định cao, đặc biệt phù hợp với các ứng dụng yêu cầu chuyển động lặp lại chính xác.
Vật liệu chế tạo bền bỉ
Vòng bi rãnh U thường được sản xuất từ các loại vật liệu có độ bền cơ học cao như thép chịu lực (chrome steel), thép không gỉ (inox) hoặc kết hợp lớp bọc nhựa kỹ thuật trong các ứng dụng tải nhẹ.
Việc lựa chọn vật liệu phù hợp giúp sản phẩm đáp ứng tốt các điều kiện làm việc khác nhau, từ môi trường khô sạch đến môi trường ẩm hoặc có tính ăn mòn. Đồng thời, vật liệu chất lượng cao cũng góp phần nâng cao tuổi thọ và độ ổn định của vòng bi trong thời gian dài.
Khả năng chống mài mòn và độ bền vận hành
Nhờ sự kết hợp giữa vật liệu cứng và cơ chế bi lăn giảm ma sát, vòng bi rãnh U có khả năng chống mài mòn rất tốt trong quá trình sử dụng. Khi được bôi trơn đúng cách và bảo dưỡng định kỳ, sản phẩm có thể duy trì hiệu suất ổn định trong thời gian dài mà không bị suy giảm chất lượng vận hành.
Điều này giúp giảm chi phí bảo trì, hạn chế hư hỏng hệ thống và tăng hiệu quả khai thác thiết bị trong thực tế sản xuất.
Ứng dụng của bạc đạn rãnh U trong đời sống và sản xuất
Bạc đạn rãnh U là chi tiết dẫn hướng chuyên dụng, được thiết kế với rãnh chữ U ở vòng ngoài giúp bám sát ray hoặc trục tròn, tạo chuyển động ổn định, êm và chính xác. Nhờ khả năng vừa chịu tải vừa định hướng tốt, loại vòng bi này được ứng dụng rộng rãi trong nhiều lĩnh vực từ dân dụng đến công nghiệp nặng.
Đời sống dân dụng
Bạc đạn rãnh U thường xuất hiện trong các hệ thống cửa và cơ cấu chuyển động đơn giản như:

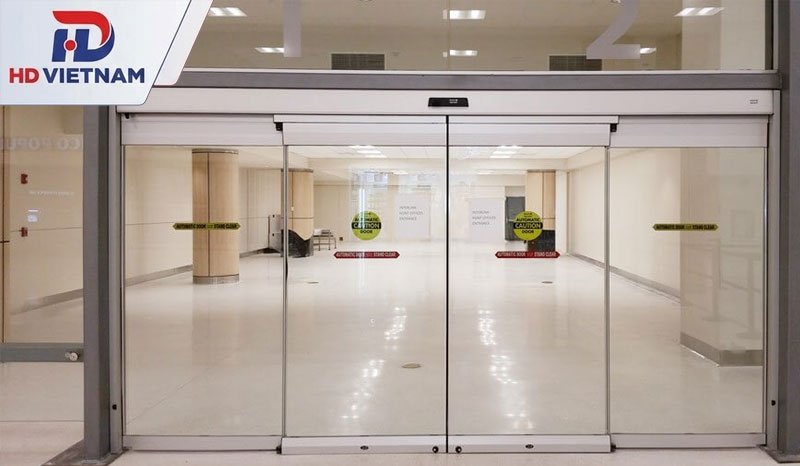

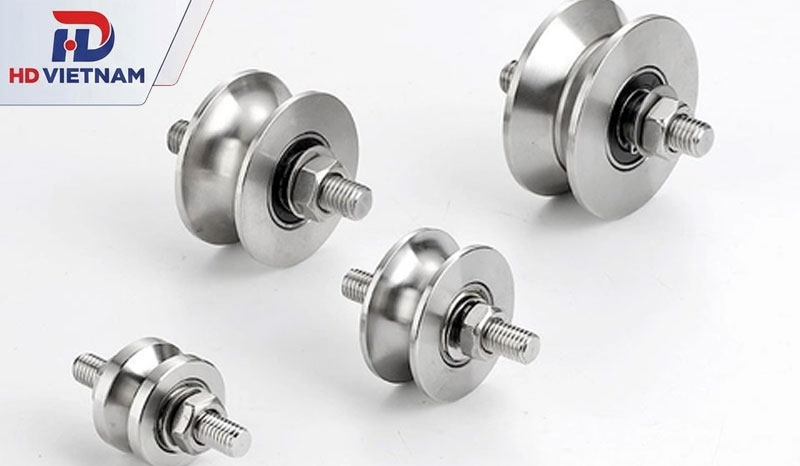

- Cửa lùa, cửa kéo, cửa trượt tự động
- Cổng xếp hoặc cổng trượt chạy trên ray tròn
- Các cơ cấu trượt cần chuyển động nhẹ, êm và ít tiếng ồn
Nhờ khả năng lăn mượt trên ray, vòng bi giúp giảm lực kéo, hạn chế kẹt ray và tăng độ bền cho hệ thống cửa trong quá trình sử dụng lâu dài.
Công nghiệp và máy móc
Đây là nhóm ứng dụng phổ biến nhất của bạc đạn rãnh U, đặc biệt trong các hệ thống yêu cầu độ chính xác và chuyển động liên tục:
- Hệ thống băng tải, con lăn và cơ cấu dẫn hướng sản phẩm
- Máy CNC, máy cắt, máy khắc laser và máy gia công tự động
- Máy in 3D, cơ cấu trục X-Y-Z và hệ thống định vị chính xác
- Robot công nghiệp, tay gắp và dây chuyền tự động hóa
- Thiết bị nâng hạ, ròng rọc kéo cáp và cơ cấu truyền lực
Trong các ứng dụng này, vòng bi giúp giảm ma sát, tăng độ ổn định chuyển động và đảm bảo độ chính xác khi vận hành liên tục.
Trong nông nghiệp
Bạc đạn rãnh U cũng được ứng dụng trong các thiết bị cơ giới hóa như:
- Máy gieo hạt và hệ thống phân phối vật liệu tự động
- Hệ thống nhà kính thông minh (ray trượt, cơ cấu kéo màng)
- Các thiết bị vận hành trong môi trường bụi, ẩm hoặc ngoài trời
Nhờ độ bền cao và khả năng làm việc ổn định, vòng bi giúp thiết bị vận hành trơn tru, giảm chi phí bảo trì và tăng hiệu suất làm việc trong sản xuất nông nghiệp.
Qua bài viết này, hy vọng bạn đã có cái nhìn toàn diện về cấu tạo, đặc điểm cũng như những ứng dụng thực tế quan trọng của vòng bi rãnh U trong đời sống và sản xuất công nghiệp. Việc lựa chọn và bảo dưỡng bạc đạn rãnh U đúng cách không chỉ giúp máy móc, hệ thống cửa lùa vận hành mượt mà, êm ái mà còn tiết kiệm tối đa chi phí sửa chữa cho doanh nghiệp.
