Cấu tạo, ưu điểm và ứng dụng vòng bi rãnh V

Yêu cầu về độ ổn định, độ bền và khả năng định vị trong các cơ cấu dẫn hướng luôn ở mức rất cao. Để đáp ứng những tiêu chuẩn đó, một dòng vòng bi chuyên dụng đã được phát triển với thiết kế hoàn toàn khác biệt so với vòng bi thông thường.

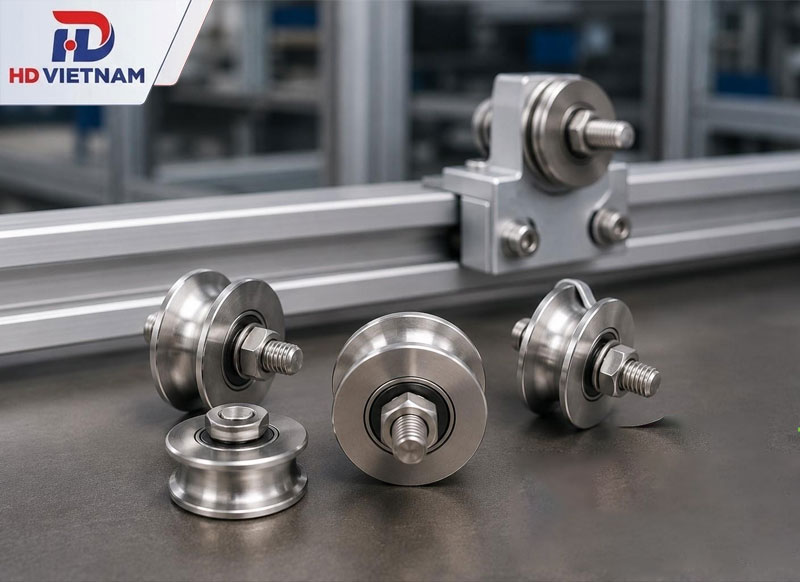

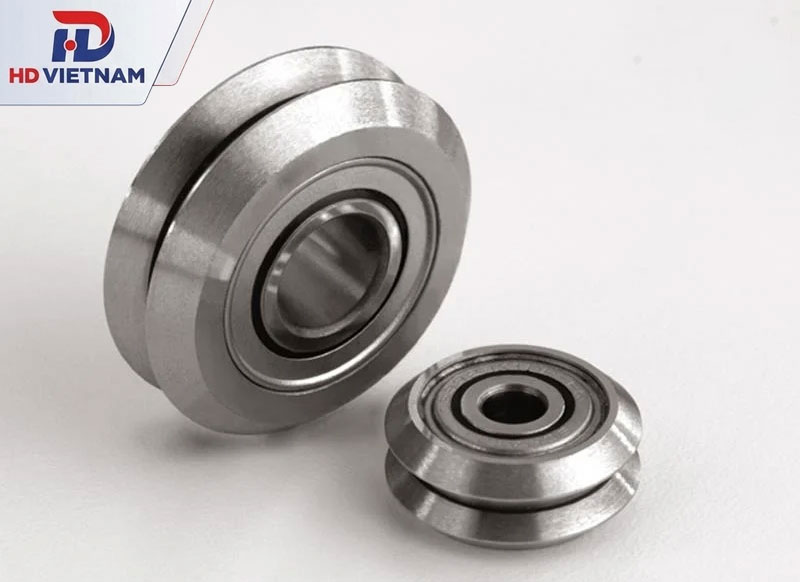

Vòng bi rãnh V (hay bạc đạn rãnh V) là loại vòng bi có rãnh hình chữ V được gia công chính xác trên vòng ngoài, giúp ăn khớp trực tiếp với ray hoặc thanh dẫn hướng tương ứng, từ đó đảm bảo chuyển động ổn định và độ chính xác cao trong quá trình vận hành.

Ngay dưới đây, HD VIETNAM sẽ cùng bạn tìm hiểu chi tiết cấu tạo, ưu điểm và ứng dụng thực tế của vòng bi rãnh V.

Cấu tạo, ưu điểm và ứng dụng vòng bi rãnh V — Vòng bi rãnh V (hay bạc đạn rãnh V) là loại vòng bi có rãnh hình chữ V

Mục lục

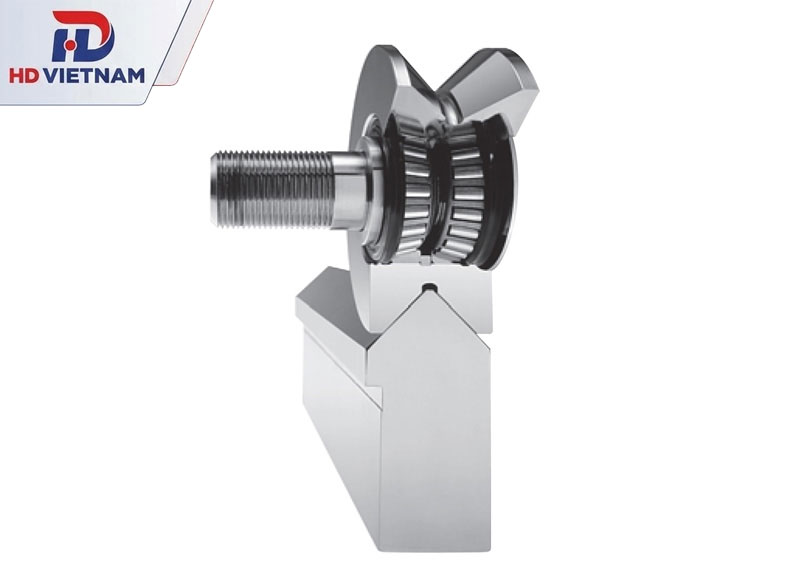

Cấu tạo chi tiết của bạc đạn rãnh V

Dưới đây là phân tích chi tiết từng bộ phận cấu thành để làm rõ cơ chế hoạt động và giá trị kỹ thuật của loại vòng bi này.

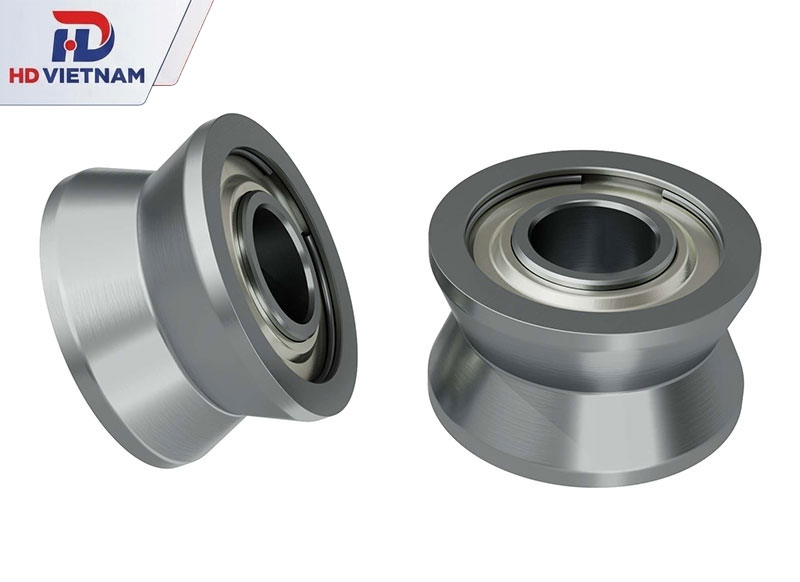

Vòng ngoài rãnh chữ V

Đây là bộ phận quan trọng nhất và cũng là đặc điểm nhận diện của bạc đạn rãnh V. Vòng ngoài được gia công chính xác theo biên dạng hình chữ V với các góc tiếp xúc phổ biến như 90°, 120° hoặc 135° tùy theo từng model.

Bề mặt rãnh có nhiệm vụ tiếp xúc trực tiếp với thanh ray hoặc bề mặt dẫn hướng. Nhờ thiết kế này, vòng bi có thể bám chắc vào đường chạy, hạn chế trượt ngang và duy trì quỹ đạo chuyển động ổn định ngay cả khi chịu tải hoặc rung động.

Vòng trong

Vòng trong là phần kết nối trực tiếp với trục hoặc bu lông cố định của hệ thống. Bộ phận này đóng vai trò truyền tải lực từ chuyển động quay sang chuyển động lăn của bi bên trong.

Ngoài chức năng chịu tải, vòng trong còn giúp cố định vị trí tâm quay, đảm bảo toàn bộ cụm vòng bi hoạt động đồng trục và không bị lệch trong quá trình vận hành.

Bi lăn (con lăn)

Bi lăn được chế tạo từ thép vòng bi có độ cứng cao, đã qua xử lý nhiệt để tăng khả năng chống mài mòn. Đây là bộ phận trực tiếp tạo ra chuyển động lăn giữa vòng trong và vòng ngoài.

Nhờ sự chuyển động này, ma sát trượt được thay thế bằng ma sát lăn, giúp giảm hao mòn, giảm sinh nhiệt và tăng hiệu suất vận hành của toàn hệ thống.

Vòng cách (cage)

Vòng cách có nhiệm vụ giữ các viên bi ở khoảng cách đều nhau, tránh va chạm trực tiếp giữa các viên bi trong quá trình vận hành tốc độ cao.

Bộ phận này giúp ổn định chuyển động, giảm rung lắc và đảm bảo phân bố tải trọng đồng đều trên toàn bộ vòng bi, từ đó kéo dài tuổi thọ sử dụng.

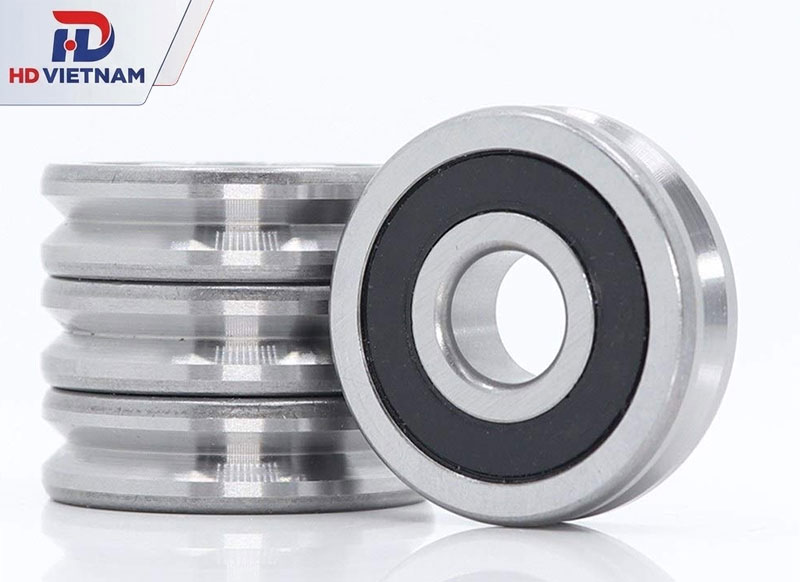

Phớt chắn bụi (seal / shield)

Một số dòng bạc đạn rãnh V được trang bị phớt cao su hoặc nắp chắn kim loại ở hai bên. Đây là lớp bảo vệ giúp ngăn bụi bẩn, hơi ẩm và tạp chất xâm nhập vào bên trong ổ bi.

Đồng thời, phớt chắn còn có nhiệm vụ giữ lại lớp mỡ bôi trơn, hạn chế thất thoát trong quá trình vận hành liên tục, đặc biệt trong môi trường công nghiệp có độ ô nhiễm cao.

Lớp bôi trơn

Bạc đạn rãnh V thường được bôi sẵn mỡ công nghiệp ngay từ khi xuất xưởng. Lớp bôi trơn này giúp giảm ma sát giữa các bề mặt tiếp xúc, đồng thời bảo vệ các chi tiết kim loại khỏi ăn mòn và oxy hóa.

Tuy nhiên, do không có cơ chế tự bôi trơn liên tục, việc bảo trì và tra mỡ định kỳ là yếu tố quan trọng để đảm bảo tuổi thọ và hiệu suất ổn định của sản phẩm.

Những ưu điểm vượt trội của vòng bi rãnh V

Dưới đây là những ưu điểm quan trọng giúp vòng bi rãnh V trở thành lựa chọn phổ biến trong các hệ thống cơ khí và tự động hóa hiện đại.

Dẫn hướng chính xác và ổn định cao

Nhờ cấu trúc rãnh chữ V trên vòng ngoài, vòng bi có khả năng bám sát bề mặt ray dẫn hướng và duy trì quỹ đạo di chuyển ổn định trong suốt quá trình vận hành.

Cơ chế tiếp xúc theo hình học giúp hạn chế hiện tượng lệch hướng, giảm sai số vị trí và tăng độ lặp lại trong các chuyển động tuyến tính. Đây là yếu tố đặc biệt quan trọng đối với các thiết bị yêu cầu độ chính xác cao như máy CNC, robot hoặc hệ thống đo lường.

Giảm ma sát và tối ưu hiệu suất vận hành

Cơ chế lăn của bi bên trong giúp thay thế ma sát trượt bằng ma sát lăn, từ đó giảm đáng kể lực cản trong quá trình chuyển động.

Nhờ giảm ma sát, hệ thống vận hành nhẹ hơn, ít sinh nhiệt hơn và tiết kiệm năng lượng hơn. Điều này không chỉ giúp tăng hiệu suất làm việc mà còn góp phần giảm tải cho động cơ và các bộ phận liên quan.

Khả năng chịu tải đa hướng

Vòng bi rãnh V có thể chịu được tải trọng hướng tâm và một phần tải dọc trục tùy theo góc tiếp xúc của rãnh (thường từ 90° đến 135°).

Khả năng phân bổ lực tốt giúp thiết bị hoạt động ổn định ngay cả trong điều kiện tải không đồng đều hoặc có rung động. Đây là ưu điểm quan trọng khi ứng dụng trong các hệ thống băng tải, cơ cấu nâng hạ hoặc máy móc công nghiệp.

Vận hành êm ái, giảm rung và tiếng ồn

Thiết kế tiếp xúc lăn kết hợp với cấu trúc vòng cách giúp các viên bi chuyển động đồng đều, hạn chế va chạm và giảm rung động trong quá trình làm việc.

Nhờ đó, hệ thống vận hành êm hơn, giảm tiếng ồn cơ khí và cải thiện môi trường làm việc, đặc biệt trong các dây chuyền sản xuất liên tục hoặc không gian yêu cầu độ yên tĩnh cao.

Độ bền cao trong điều kiện làm việc khắc nghiệt

Vòng bi rãnh V thường được sản xuất từ thép chất lượng cao hoặc thép không gỉ, có khả năng chống mài mòn và chịu tải tốt. Để đảm bảo hiệu suất này, các dòng vòng bi AGA chính hãng luôn được tôi luyện bằng công nghệ thép chịu lực cao cấp, giúp sản phẩm hoạt động ổn định trong môi trường ẩm, nhiều bụi hoặc có tác động hóa chất nhẹ. Điều này giúp kéo dài tuổi thọ thiết bị và giảm chi phí bảo trì.

Khi kết hợp với phớt chắn bụi và mỡ bôi trơn phù hợp, sản phẩm có thể hoạt động ổn định trong môi trường ẩm, nhiều bụi hoặc có tác động hóa chất nhẹ. Điều này giúp kéo dài tuổi thọ thiết bị và giảm chi phí bảo trì.

Dễ lắp đặt và bảo trì

Thiết kế dạng module giúp vòng bi rãnh V dễ dàng tích hợp vào các hệ thống ray trượt hoặc cơ cấu dẫn hướng sẵn có.

Việc thay thế và bảo dưỡng cũng tương đối đơn giản, chủ yếu tập trung vào vệ sinh và tra mỡ định kỳ. Điều này giúp giảm thời gian dừng máy và tối ưu hiệu suất vận hành của toàn hệ thống.

Ứng dụng của vòng bi có rãnh V trong công nghiệp

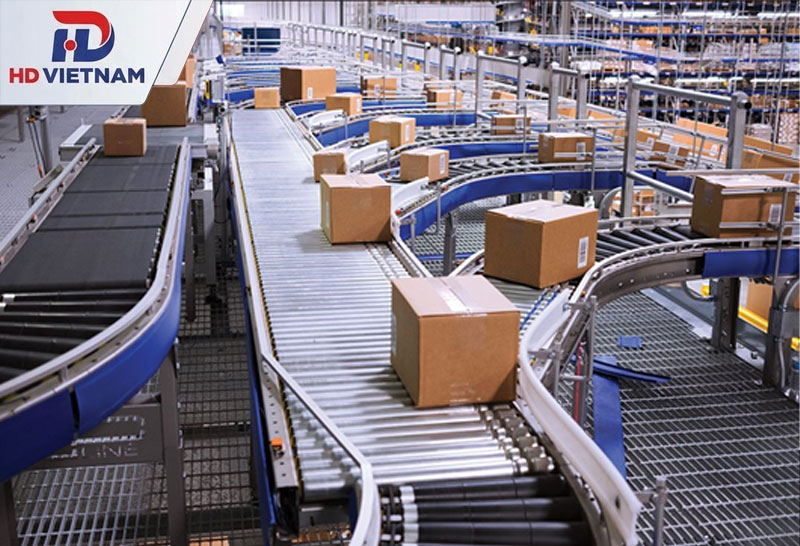

Hệ thống băng tải và dây chuyền sản xuất tự động

Trong các nhà máy sản xuất hiện đại, vòng bi rãnh V thường được lắp vào các cụm con lăn hoặc cơ cấu dẫn hướng trên băng tải.

Cụ thể, khi sản phẩm (thùng hàng, linh kiện, khay thực phẩm…) di chuyển trên dây chuyền, vòng bi sẽ tiếp xúc trực tiếp với ray dẫn hướng hình V hoặc thanh định hướng, giúp giữ đúng vị trí di chuyển. Nhờ đó:

Hàng hóa không bị lệch khỏi quỹ đạo khi chạy tốc độ cao
Giảm tình trạng rung lắc khi chuyển hướng
Hạn chế va đập giữa các sản phẩm trên dây chuyền
Đảm bảo tốc độ vận hành ổn định trong sản xuất liên tục

Trong ngành thực phẩm và đóng gói, yêu cầu này càng quan trọng vì chỉ cần sai lệch nhỏ cũng có thể gây kẹt dây chuyền hoặc hư hỏng bao bì.

Robot công nghiệp và hệ thống tự động hóa

Lĩnh vực robot và tự động hóa, vòng bi rãnh V được sử dụng ở các cơ cấu trượt, thanh dẫn hướng hoặc cụm chuyển động tuyến tính của robot.

Ví dụ thực tế:

Robot gắp sản phẩm trên dây chuyền sử dụng vòng bi rãnh V để trượt ngang theo ray
Cánh tay robot di chuyển theo trục cố định để thực hiện thao tác lắp ráp
Hệ thống pick & place dùng vòng bi để đảm bảo độ lặp lại vị trí chính xác

Nhờ khả năng dẫn hướng ổn định, vòng bi giúp robot:

Giữ sai số chuyển động ở mức rất thấp
Đảm bảo các thao tác lặp lại hàng nghìn lần vẫn chính xác
Giảm rung khi di chuyển tốc độ cao
Tăng tuổi thọ cho toàn bộ cơ cấu truyền động

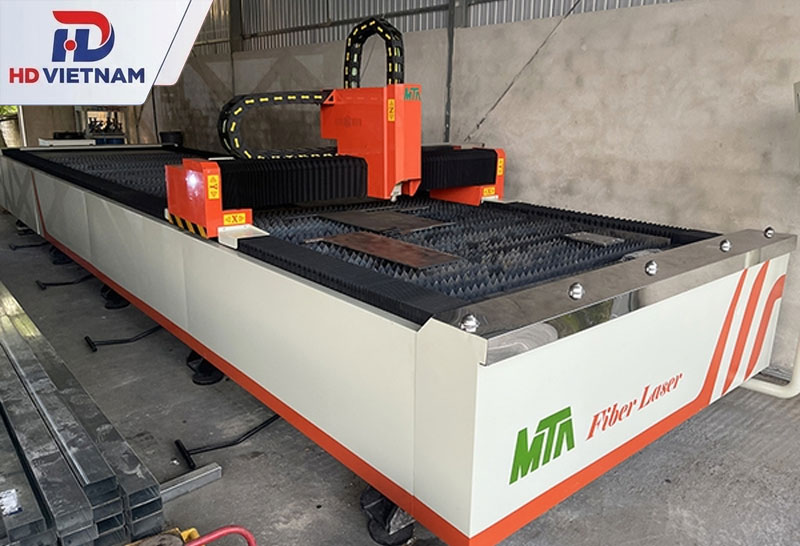

Máy CNC, máy khắc laser và thiết bị gia công chính xác

Máy CNC, máy phay, máy tiện hoặc máy cắt laser, vòng bi rãnh V thường được dùng làm bánh xe dẫn hướng cho bàn máy hoặc đầu dao cắt.

Quá trình vận hành:

Bàn máy di chuyển theo trục X, Y, Z
Vòng bi tiếp xúc trực tiếp với ray dẫn hướng
Bi lăn bên trong giúp chuyển động trơn tru, không bị giật

Lợi ích thực tế:

Đường cắt sắc nét hơn, ít sai số
Giảm rung khi dao cắt tiếp xúc vật liệu
Tăng độ chính xác trong gia công chi tiết nhỏ
Hạn chế mài mòn ray dẫn hướng theo thời gian

Trong máy khắc laser, vòng bi còn giúp đầu laser di chuyển mượt, từ đó tạo ra hình khắc rõ nét, không bị rung hình.

Hệ thống cửa trượt và cổng công nghiệp tải nặng

Các nhà xưởng, kho hàng hoặc khu sản xuất, cửa trượt thường có kích thước lớn và trọng lượng nặng. Vòng bi rãnh V được lắp vào hệ thống ray để làm bánh xe dẫn hướng.

Thực tế vận hành:

Cánh cửa di chuyển trên ray chữ V hoặc thanh dẫn
Vòng bi chịu tải trực tiếp từ trọng lượng cửa
Giữ cửa không bị xô lệch sang hai bên

Kết quả:

Cửa mở/đóng nhẹ hơn dù tải trọng lớn
Không bị kẹt ray khi sử dụng lâu dài
Giảm lực kéo hoặc lực đẩy khi vận hành thủ công hoặc tự động
Tăng độ bền hệ thống cửa công nghiệp

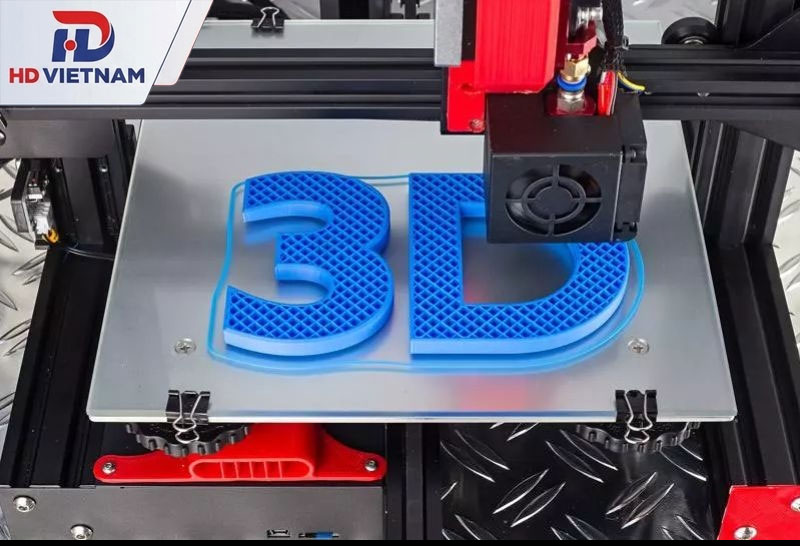

Máy in 3D và thiết bị tạo mẫu nhanh

Máy in 3D, vòng bi rãnh V được sử dụng để dẫn hướng đầu in và bàn in theo các trục chuyển động.

Trong quá trình in:

Đầu in di chuyển chính xác theo từng lớp vật liệu
Bàn in hạ dần theo trục Z
Vòng bi đảm bảo chuyển động mượt, không rung

Nhờ đó:

Bề mặt sản phẩm in mịn hơn
Giảm lỗi lệch lớp (layer shift)
Tăng độ chính xác mô hình 3D
Ổn định khi in các chi tiết nhỏ hoặc phức tạp

Thiết bị nâng hạ và hệ thống xử lý vật liệu

Các hệ thống như băng tải con lăn, bàn nâng, cơ cấu trượt công nghiệp, vòng bi rãnh V được sử dụng để chịu tải và dẫn hướng chuyển động.

Ví dụ:

Bàn nâng hàng trong kho logistics
Cơ cấu trượt của máy đóng gói
Hệ thống vận chuyển vật liệu liên tục

Lợi ích:

Chịu tải tốt trong điều kiện làm việc liên tục
Hoạt động ổn định dưới rung động mạnh
Ít hỏng hóc khi vận hành dài hạn
Giảm chi phí bảo trì hệ thống

Thiết bị đo lường, phòng thí nghiệm và quang học

Các thiết bị yêu cầu độ chính xác cao như máy đo, thiết bị phân tích hoặc hệ thống quang học, vòng bi rãnh V được sử dụng để tạo chuyển động tinh chỉnh.

Ứng dụng cụ thể:

Điều chỉnh vị trí thấu kính
Di chuyển cảm biến đo lường
Dịch chuyển bàn thí nghiệm theo trục nhỏ
