Giữa vô số chi tiết cấu thành nên một hệ thống máy móc hoàn chỉnh, vòng bi mắt trâu được xem là giải pháp tối ưu cho các vị trí cần chuyển động linh hoạt và chịu tải cao. Khác với các dòng vòng bi sử dụng con lăn truyền thống, vòng bi mắt trâu sở hữu cấu trúc vòng trong dạng cầu tiếp xúc trực tiếp với vòng ngoài, cho phép chuyển động xoay, nghiêng đa hướng và hấp thụ lực tổng hợp hiệu quả.
Bài viết dưới đây, HD VIETNAM sẽ cùng bạn tìm hiểu chi tiết về cấu tạo, phân loại, ứng dụng thực tế cũng như cập nhật giá bán mới nhất của vòng bi mắt trâu.
Các loại vòng bi mắt trâu phổ biến hiện nay
Vòng bi mắt trâu (Spherical Plain Bearing/Rod End Bearing) được thiết kế đa dạng để đáp ứng nhiều điều kiện làm việc khác nhau như tải trọng lớn, rung động mạnh, môi trường bụi bẩn hoặc yêu cầu hạn chế bảo trì. Dựa trên đặc điểm vận hành và kết cấu lắp đặt, sản phẩm thường được phân loại theo hai tiêu chí chính sau:
1. Phân loại theo khả năng bảo trì
Loại cần bôi trơn định kỳ (Bề mặt thép tiếp xúc thép)
Đây là dòng vòng bi có bề mặt tiếp xúc giữa vòng trong và vòng ngoài đều bằng thép. Trong quá trình làm việc, ma sát trực tiếp giữa hai bề mặt kim loại yêu cầu phải được bổ sung dầu hoặc mỡ bôi trơn định kỳ để:
- Giảm ma sát và hạn chế mài mòn
- Tản nhiệt hiệu quả
- Kéo dài tuổi thọ làm việc
Loại này thường được sử dụng trong các hệ thống chịu tải trọng lớn, môi trường làm việc nặng như máy công trình, thiết bị cơ khí, kết cấu thép, cơ cấu nâng hạ. Ưu điểm của dòng này là khả năng chịu lực cao và độ bền cơ học tốt, tuy nhiên cần tuân thủ quy trình bảo dưỡng định kỳ để đảm bảo hiệu suất vận hành ổn định.
Loại tự bôi trơn (Không cần bảo trì)
Dòng vòng bi mắt trâu tự bôi trơn được tích hợp lớp vật liệu đặc biệt (thường là PTFE hoặc vật liệu composite) ở bề mặt tiếp xúc. Lớp này có khả năng giảm ma sát mà không cần bổ sung dầu mỡ trong suốt quá trình sử dụng.
Ưu điểm nổi bật:
- Không cần bảo trì định kỳ
- Hoạt động sạch, phù hợp môi trường yêu cầu vệ sinh
- Giảm chi phí bảo dưỡng lâu dài
Loại này thường được ứng dụng trong các hệ thống tự động hóa, thiết bị chính xác, ngành thực phẩm hoặc những vị trí lắp đặt khó tiếp cận.

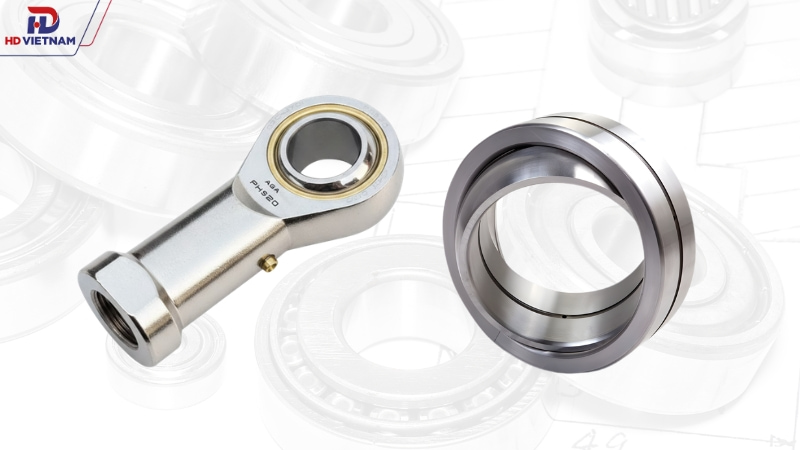

2. Phân loại theo hình dáng và phương thức lắp đặt

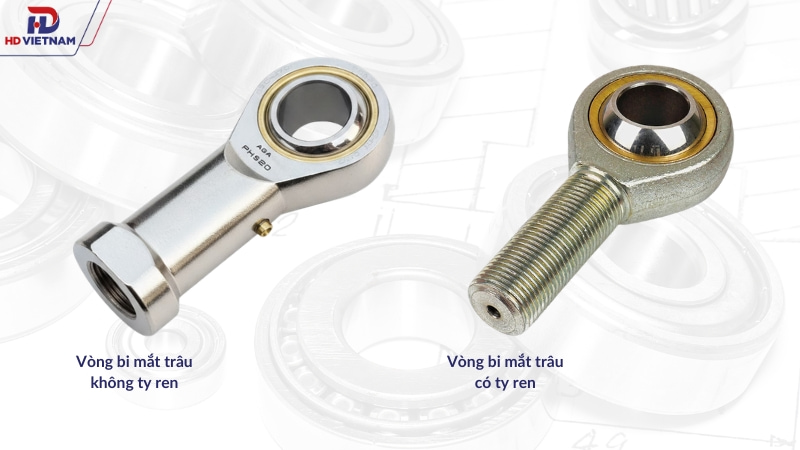

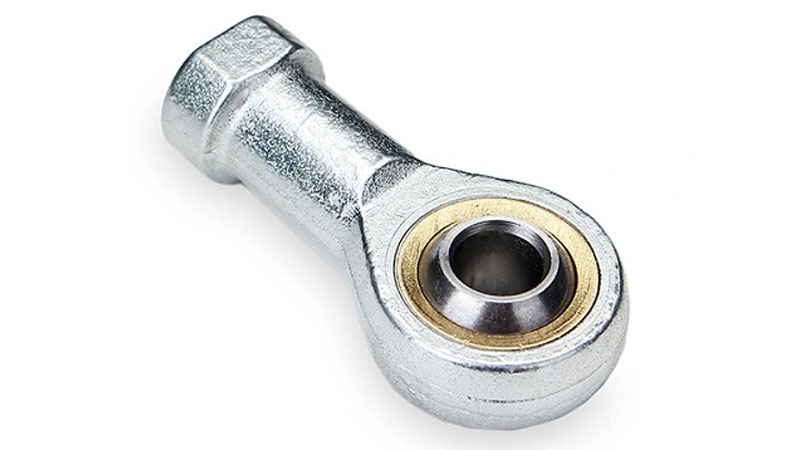

Vòng bi mắt trâu có ren (Ren trong / Ren ngoài)
Đây là dạng phổ biến trong nhóm Rod End Bearing, được thiết kế với phần thân có ren để lắp trực tiếp vào ty ren hoặc thanh truyền.
- Ren trong: thường ký hiệu SI
- Ren ngoài: thường ký hiệu SA
Dòng này được sử dụng rộng rãi trong các cơ cấu xi lanh, piston, hệ thống lái, thanh truyền và các liên kết cơ khí cần điều chỉnh chiều dài hoặc vị trí lắp đặt. Thiết kế có ren giúp việc tháo lắp nhanh chóng, thuận tiện và linh hoạt trong quá trình thi công hoặc bảo trì.

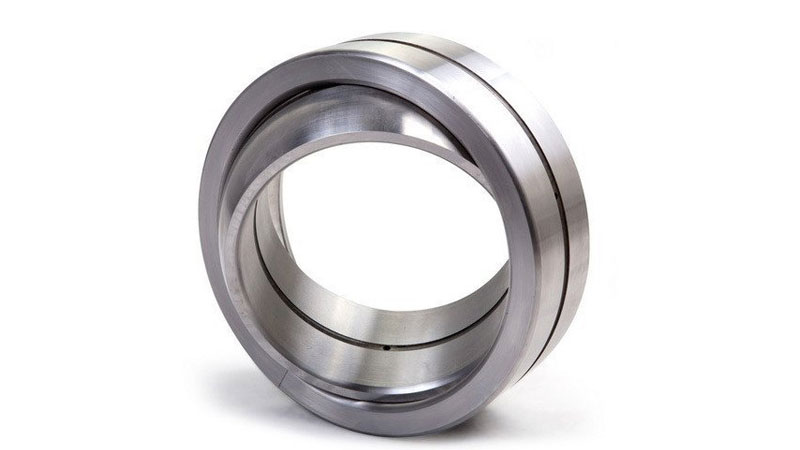

Vòng bi mắt trâu không ren (Dạng bạc lót)
Loại này không tích hợp phần ren, thường có dạng bạc lót hình cầu (ví dụ dòng GE). Sản phẩm được ép trực tiếp vào vỏ gối đỡ hoặc thân máy và cố định bằng chốt hoặc bu lông riêng biệt.
Đặc điểm:
- Kết cấu gọn
- Chịu tải trọng hướng tâm lớn
- Phù hợp cho chuyển động dao động hoặc nghiêng góc nhỏ
Loại không ren thường được sử dụng trong các kết cấu máy móc công nghiệp, thiết bị xây dựng, hệ thống cơ khí chịu lực cao.
Thông số bạc đạn mắt trâu và cách đọc ký hiệu
Vòng bi mắt trâu có ký hiệu quốc tế phổ biến bắt đầu bằng tiền tố GE. Hệ thống mã hóa này giúp người dùng nhanh chóng xác định kích thước, đặc điểm kết cấu và một số thông tin kỹ thuật quan trọng trước khi lựa chọn sản phẩm.
1. Bảng kích thước tiêu chuẩn – các mã thông dụng
Trên thị trường, vòng bi mắt trâu có dải kích thước rất rộng, từ loại nhỏ dùng trong cơ cấu chính xác đến loại lớn dành cho thiết bị công nghiệp nặng.
Một số kích thước phổ biến theo đường kính trong (d) gồm:
- 6 mm
- 8 mm
- 10 mm
- 12 mm (GE12)
- 15 mm (GE15)
- 17 mm (GE17)
- 20 mm (GE20)
- 25 mm (GE25)
- 30 mm (GE30)
- 40 mm (GE40)
- 50 mm (GE50)
- 100 mm (GE100)
- 160 mm (GE160)
Các sản phẩm trong danh mục bạn cung cấp được sản xuất bởi KG International FZCO, với dải đường kính trong từ 12 mm đến 160 mm, đáp ứng đa dạng nhu cầu tải trọng từ nhẹ đến rất nặng.
2. Cách đọc mã sản phẩm vòng bi mắt trâu
Cấu trúc mã cơ bản
Ví dụ: GE20
- GE: Dòng vòng bi mắt trâu chịu tải hướng tâm (Radial Spherical Plain Bearing).
- 20: Đường kính trong (d) = 20 mm.
Như vậy, nguyên tắc chung:
Con số phía sau ký hiệu GE chính là đường kính trong (mm).

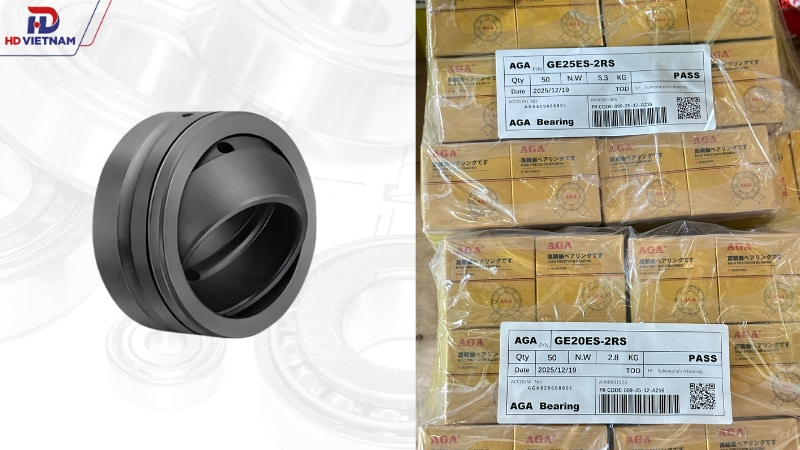

Một số hậu tố thường gặp
Ngoài mã cơ bản, vòng bi mắt trâu có thể kèm theo các hậu tố để chỉ đặc điểm kỹ thuật:
- 2RS: Có phớt cao su hai bên, giúp chống bụi và giữ mỡ.
- C: Khe hở hướng tâm tiêu chuẩn hoặc tăng cường.
- E / G: Biến thể thiết kế tùy theo từng hãng sản xuất.
Đối với dòng Rod End
Ví dụ: POS12, PHS12
- POS: Đầu thanh kéo ren ngoài (Male Rod End).
- PHS: Đầu thanh kéo ren trong (Female Rod End).
- 12: Đường kính lỗ trong 12 mm.
Dòng này tích hợp vòng bi cầu với phần thân có ren để lắp trực tiếp vào ty ren hoặc thanh truyền.
3. Bảng tra cứu nhanh kích thước phổ biến (Dòng GE)
| Mã | d (mm) | D (mm) | B (mm) |
| GE12 | 12 | 22 | 10 |
| GE15 | 15 | 26 | 12 |
| GE17 | 17 | 30 | 14 |
| GE20 | 20 | 35 | 16 |
| GE25 | 25 | 42 | 20 |
| GE30 | 30 | 47 | 22 |
| GE35 | 35 | 55 | 25 |
| GE40 | 40 | 62 | 28 |
| GE45 | 45 | 68 | 32 |
| GE50 | 50 | 75 | 35 |
| GE55 | 55 | 85 | 40 |
| GE60 | 60 | 90 | 44 |
| GE70 | 70 | 105 | 49 |
| GE80 | 80 | 120 | 55 |
| GE90 | 90 | 130 | 60 |
| GE100 | 100 | 150 | 70 |
| GE110 | 110 | 160 | 70 |
| GE120 | 120 | 180 | 85 |
| GE140 | 140 | 210 | 90 |
| GE160 | 160 | 230 | 105 |
Trong đó:
- d: Đường kính trong (Inner Diameter)
- D: Đường kính ngoài (Outer Diameter)
- B: Độ dày vòng bi
Ứng dụng thực tế của bạc đạn mắt trâu

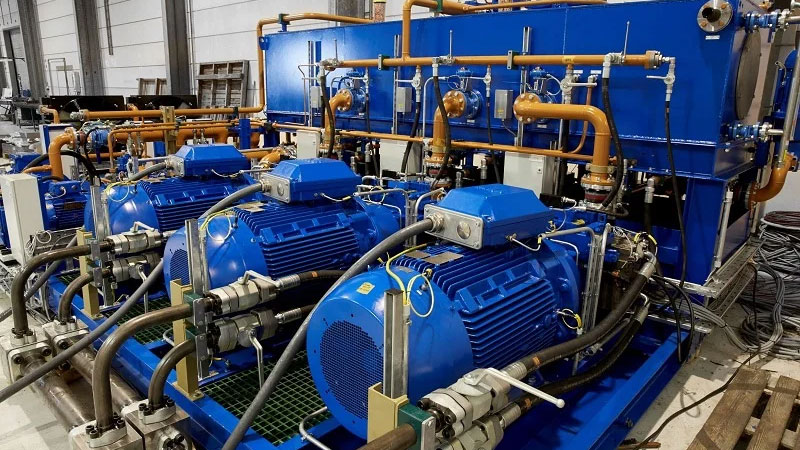

1. Trong hệ thống thủy lực và xi lanh khí nén
Bạc đạn mắt trâu thường được lắp tại các vị trí liên kết giữa:
- Đầu ty xi lanh và khung máy
- Thanh truyền và cơ cấu chấp hành
- Các điểm xoay trong hệ thống truyền lực
Trong hệ thống thủy lực và khí nén, chuyển động thường là dạng tịnh tiến kết hợp dao động góc nhỏ. Tại đây, vòng bi mắt trâu đóng vai trò như một khớp cầu, cho phép bù sai lệch đồng trục giữa xi lanh và cơ cấu liên kết.
Lợi ích nổi bật trong môi trường này:
- Chịu được tải trọng hướng tâm và dọc trục kết hợp
- Hấp thụ rung động và va đập khi thay đổi áp suất
- Hoạt động tốt trong môi trường bụi, dầu hoặc độ ẩm cao
- Giảm mài mòn ở đầu ty xi lanh
Đối với những vị trí khó bảo trì, loại tự bôi trơn thường được ưu tiên để giảm chi phí bảo dưỡng định kỳ.
2. Ngành xe nâng, máy nông nghiệp và máy xây dựng
Trong các thiết bị công nghiệp nặng như xe nâng, máy xúc, máy ủi hoặc máy gặt, bạc đạn mắt trâu được sử dụng tại:
- Hệ thống lái
- Cơ cấu nâng hạ
- Khớp nối tay đòn
- Hệ thống treo và truyền lực
Những môi trường này thường có đặc điểm:
- Tải trọng thay đổi liên tục
- Va đập mạnh
- Làm việc ngoài trời, nhiều bụi bẩn
Bạc đạn mắt trâu với kết cấu thép chịu lực cao giúp đảm bảo độ bền cơ học và tuổi thọ vận hành. Nhờ khả năng làm việc tốt ở tốc độ thấp nhưng tải lớn, chúng đặc biệt phù hợp với các thiết bị xây dựng và nông nghiệp vốn yêu cầu độ tin cậy cao trong điều kiện khắc nghiệt.
Ngoài ra, thiết kế nhỏ gọn giúp tối ưu không gian lắp đặt, nhất là ở các khớp nối phức tạp.
3. Ứng dụng trong khớp nối tay máy và robot công nghiệp
Trong các dây chuyền tự động hóa hiện đại, bạc đạn mắt trâu được tích hợp vào:
- Khớp nối tay máy
- Cơ cấu gắp sản phẩm
- Hệ thống điều chỉnh góc linh hoạt
- Các cơ cấu truyền động dao động
Đặc điểm nổi bật của ứng dụng này là:
- Chuyển động lặp lại với tần suất cao
- Yêu cầu độ chính xác và ổn định lâu dài
- Tải trọng tập trung tại các điểm khớp
Vòng bi mắt trâu giúp đảm bảo chuyển động mượt, hạn chế rung lắc và duy trì độ chính xác của robot trong thời gian dài. Với các hệ thống tự động hóa yêu cầu bảo trì thấp, loại tự bôi trơn là lựa chọn tối ưu nhằm giảm thời gian dừng máy.
Bảng giá vòng bi mắt trâu cập nhật mới nhất
| Kích thước (d) | Dòng sản phẩm | Giá tham khảo (VNĐ/cái) |
| 4mm | SI4P / Ren trong mini | 15.000 – 25.000 |
| 6mm | SI6 / SA6 | 25.000 – 45.000 |
| 8mm | SI8 / SA8 | 35.000 – 60.000 |
| 10mm | SI10 / SA10 | 45.000 – 80.000 |
| 12mm – 16mm | GE12 – GE16 | 60.000 – 150.000 |
| 20mm – 30mm | GE20 – GE30 | 120.000 – 350.000 |
Lưu ý: Giá trên mang tính tham khảo có thể thay đổi theo số lượng đặt mua và nhà phân phối.
HD VIETNAM hy vọng rằng những chia sẻ chi tiết về hệ thống vòng bi mắt trâu, từ cách phân loại, ứng dụng thực tiễn đến bảng giá cập nhật mới nhất đã cung cấp cho bạn những thông tin thực sự hữu ích. Việc lựa chọn đúng loại bạc đạn không chỉ giúp máy móc vận hành trơn tru mà còn là giải pháp tiết kiệm chi phí bảo trì tối ưu cho doanh nghiệp.
