Vòng bi cầu chặn trục và vòng bi cầu đỡ chặn là hai dòng vòng bi dễ bị nhầm lẫn do đều sử dụng bi cầu và có chức năng hỗ trợ chuyển động quay của trục. Tuy nhiên, mỗi loại lại được thiết kế với cấu tạo, khả năng chịu tải và phạm vi ứng dụng hoàn toàn khác nhau.
Việc hiểu rõ sự khác biệt giữa hai dòng sản phẩm này sẽ giúp lựa chọn đúng loại vòng bi, tối ưu hiệu suất vận hành và kéo dài tuổi thọ cho thiết bị dưới đây HD VIETNAM sẽ phân tích chi tiết sự khác nhau giữa vòng bi cầu chặn trục và vòng bi cầu đỡ chặn để bạn dễ dàng lựa chọn sản phẩm phù hợp với từng yêu cầu kỹ thuật.
So sánh vòng bi cầu chặn trục và vòng bi cầu đỡ chặn
Mặc dù đều thuộc nhóm vòng bi cầu và được ứng dụng phổ biến trong các hệ thống truyền động, vòng bi cầu chặn trục và vòng bi cầu đỡ chặn (vòng bi tiếp xúc góc) có nguyên lý làm việc và khả năng chịu tải hoàn toàn khác nhau. Nếu lựa chọn không đúng chủng loại, vòng bi có thể nhanh mòn, phát sinh nhiệt lớn hoặc giảm tuổi thọ của toàn bộ thiết bị.
Dưới đây giúp bạn nhận biết nhanh sự khác biệt giữa hai dòng vòng bi này trước khi tìm hiểu chi tiết.
| Tiêu chí so sánh | Vòng bi cầu chặn trục | Vòng bi cầu đỡ chặn (Vòng bi tiếp xúc góc) |
| Tên gọi khác | Bạc đạn cầu chặn trục, Thrust Ball Bearing | Bạc đạn đỡ chặn, Vòng bi tiếp xúc góc (Angular Contact Ball Bearing) |
| Chức năng chính | Chịu tải trọng dọc trục, định vị trục theo phương trục | Chịu đồng thời tải hướng kính và tải dọc trục |
| Khả năng chịu tải hướng kính | Không hoặc gần như không chịu được tải hướng kính | Chịu tải hướng kính tốt kết hợp với tải dọc trục |
| Khả năng chịu tải dọc trục | Rất cao, chuyên dùng cho tải dọc trục | Cao, phụ thuộc vào góc tiếp xúc của vòng bi |
| Hướng chịu tải | Loại 1 hướng hoặc 2 hướng tùy thiết kế | Loại 1 dãy chịu tải dọc trục một phía; loại 2 dãy và 4 điểm chịu tải hai phía |
| Cấu tạo | Gồm vòng đệm trục, vòng đệm ổ, cụm bi và vòng cách; các bộ phận có thể tháo rời | Gồm vòng trong, vòng ngoài, bi cầu và lồng bi; kết cấu liền khối, không tách rời ở đa số phiên bản |
| Đặc điểm thiết kế | Thiết kế tối ưu cho lực tác động theo phương trục | Rãnh lăn trên vòng trong và vòng ngoài được bố trí lệch nhau tạo thành góc tiếp xúc |
| Khả năng chịu mômen uốn | Thấp | Tốt, đặc biệt với vòng bi tiếp xúc góc 2 dãy |
| Độ cứng vững | Trung bình | Cao hơn nhờ kết cấu tiếp xúc góc và khả năng phân bổ tải hiệu quả |
| Tốc độ làm việc | Phù hợp với tải dọc trục và tốc độ trung bình đến cao | Thích hợp cho các thiết bị quay tốc độ cao, yêu cầu độ chính xác lớn |
| Khả năng tháo lắp | Dễ lắp ráp và thay thế vì các bộ phận tách rời | Lắp đặt yêu cầu đúng chiều và đúng phương chịu tải |
| Ứng dụng tiêu biểu | Móc cẩu, bàn xoay, hộp giảm tốc, trục đứng, van công nghiệp, máy ép | Máy CNC, hộp số, động cơ điện, máy bơm, quạt công nghiệp, máy nén khí, ô tô, máy công cụ chính xác |
Ứng dụng trong sản xuất & cơ khí
Mặc dù đều thuộc nhóm vòng bi cầu, vòng bi cầu chặn trục và vòng bi cầu đỡ chặn (vòng bi tiếp xúc góc) được thiết kế để giải quyết những yêu cầu tải trọng hoàn toàn khác nhau.
Khi nào nên dùng vòng bi cầu chặn trục?

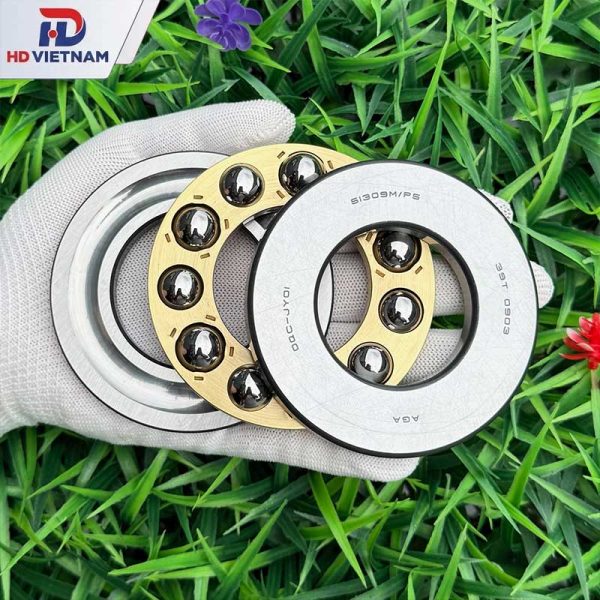

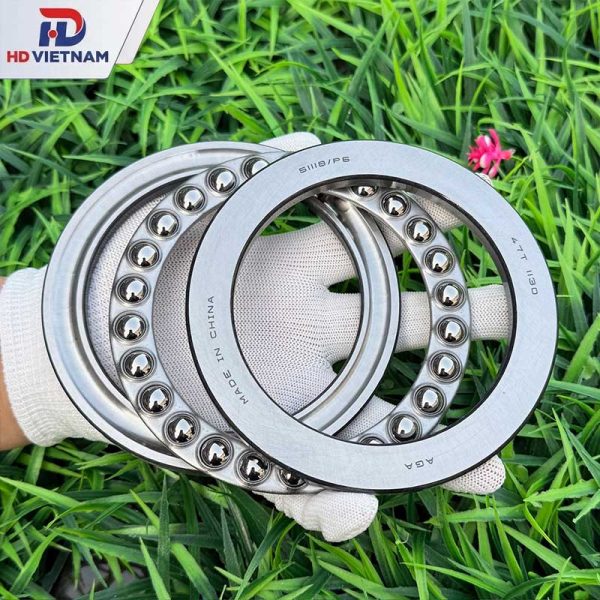

Vòng bi cầu chặn trục là lựa chọn phù hợp khi hệ thống chủ yếu phát sinh tải trọng dọc trục (axial load) và tải hướng kính rất nhỏ hoặc gần như không đáng kể. Loại vòng bi này có kết cấu tách rời giữa vòng đệm trục, vòng đệm ổ và cụm bi – vòng cách, giúp việc lắp ráp, bảo dưỡng và thay thế trở nên thuận tiện hơn.
Bạn nên sử dụng vòng bi cầu chặn trục trong các trường hợp sau:
- Trục máy chỉ chịu lực dọc trục theo một hoặc hai hướng, không yêu cầu chịu tải hướng kính.
- Thiết bị có tốc độ quay trung bình đến cao, cần ma sát thấp và chuyển động quay ổn định.
- Hệ thống cần tháo lắp, bảo trì định kỳ, nhờ cấu tạo có thể tách rời từng bộ phận.
- Ứng dụng yêu cầu định vị chính xác theo phương trục, giúp hạn chế dịch chuyển của trục trong quá trình vận hành.
Một số ứng dụng thực tế phổ biến gồm:
- Trục vít nâng và cơ cấu vít me.
- Van điều khiển công nghiệp.
- Bàn xoay, mâm xoay và cơ cấu định vị.
- Thiết bị nâng hạ, móc cẩu.
- Máy nghiền, máy ép và một số hệ thống truyền động tải dọc trục.
- Động cơ điện, máy phát điện có tải dọc trục.
- Một số cụm chi tiết trong ô tô, xe máy và thiết bị hàng hải.
Lưu ý: Vòng bi cầu chặn trục không được thiết kế để chịu tải hướng kính lớn. Nếu vừa có tải hướng kính vừa có tải dọc trục, nên lựa chọn vòng bi cầu đỡ chặn hoặc các dòng vòng bi chuyên dụng khác.
Khi nào nên dùng vòng bi cầu đỡ chặn?

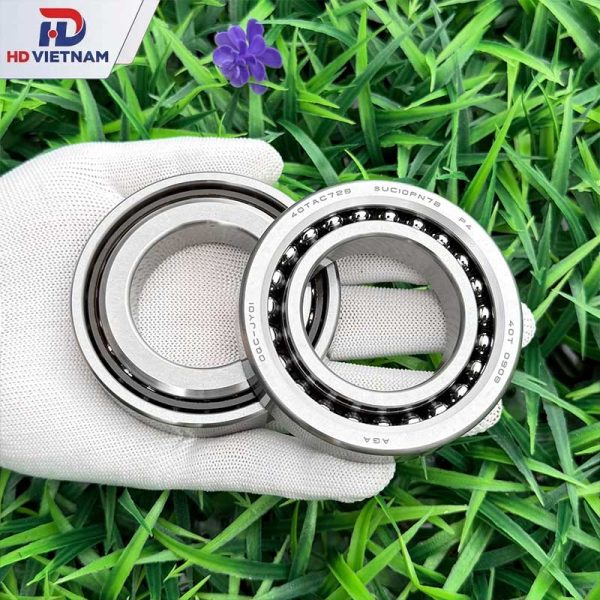

Vòng bi cầu đỡ chặn (Angular Contact Ball Bearing) được thiết kế với góc tiếp xúc giữa viên bi và rãnh lăn, cho phép chịu đồng thời tải hướng kính và tải dọc trục. Đây là dòng vòng bi được sử dụng rộng rãi trong các hệ thống truyền động yêu cầu tốc độ cao, độ cứng vững lớn và độ chính xác cao.
Nên sử dụng vòng bi cầu đỡ chặn khi:
- Thiết bị chịu tải hỗn hợp, bao gồm cả tải hướng kính và tải dọc trục.
- Trục quay hoạt động ở tốc độ cao, cần giảm rung và đảm bảo độ chính xác.
- Yêu cầu độ cứng vững lớn, hạn chế biến dạng và dịch chuyển của trục.
- Hệ thống phát sinh mômen uốn, cần khả năng phân bổ tải tốt.
- Máy móc yêu cầu độ chính xác cao, làm việc liên tục trong thời gian dài.
Các ứng dụng tiêu biểu gồm:
- Trục chính máy CNC và máy công cụ.
- Hộp số công nghiệp, hộp giảm tốc.
- Máy bơm ly tâm và máy nén khí.
- Động cơ servo, động cơ điện tốc độ cao.
- Máy cán thép, máy ép và dây chuyền sản xuất tự động.
- Robot công nghiệp và hệ thống truyền động chính xác.
- Trục bánh xe, hộp số và nhiều cụm truyền động trong ngành ô tô.
Đặc biệt, vòng bi cầu đỡ chặn 2 dãy còn có khả năng chịu tải dọc trục theo cả hai chiều, độ cứng cao và khả năng chịu mômen uốn tốt hơn so với loại một dãy, phù hợp với các thiết bị làm việc liên tục hoặc chịu tải lớn.
Gợi ý lựa chọn nhanh
| Nhu cầu sử dụng | Loại vòng bi phù hợp |
| Chỉ chịu tải dọc trục | Vòng bi cầu chặn trục |
| Chịu tải dọc trục một hướng hoặc hai hướng | Vòng bi cầu chặn trục 1 hướng hoặc 2 hướng |
| Chịu đồng thời tải hướng kính và tải dọc trục | Vòng bi cầu đỡ chặn |
| Làm việc ở tốc độ cao | Vòng bi cầu đỡ chặn |
| Cần độ chính xác và độ cứng vững cao | Vòng bi cầu đỡ chặn |
| Hộp số, máy CNC, máy bơm, động cơ | Vòng bi cầu đỡ chặn |
| Trục vít, bàn xoay, van, thiết bị nâng hạ | Vòng bi cầu chặn trục |
Việc xác định đúng đặc tính tải trọng, tốc độ quay, yêu cầu độ chính xác và điều kiện làm việc sẽ giúp lựa chọn đúng loại vòng bi, từ đó tối ưu hiệu suất vận hành, giảm chi phí bảo trì và kéo dài tuổi thọ cho toàn bộ hệ thống máy móc.
Vậy là qua bài viết trên, bạn đã phân biệt rõ sự khác biệt giữa vòng bi cầu chặn trục và vòng bi cầu đỡ chặn về cấu tạo, khả năng chịu tải cũng như ứng dụng thực tế. Việc chọn đúng loại vòng bi là yếu tố quyết định giúp máy móc vận hành ổn định, tối ưu hiệu suất và kéo dài tuổi thọ thiết bị.
Nếu bạn cần tư vấn kỹ thuật chuyên sâu hoặc tìm kiếm giải pháp vòng bi cầu phù hợp nhất cho hệ thống, HD VIETNAM là đơn vị cung cấp vòng bi chính hãng uy tín, cam kết chất lượng chuẩn nhà sản xuất, đầy đủ CO/CQ và giá thành cạnh tranh nhất. Liên hệ ngay với chúng tôi để được hỗ trợ nhanh chóng.
