Ở các hệ thống cơ khí có trục quay và bạc đạn, phe gài bạc đạn là một chi tiết nhỏ nhưng giữ vai trò cố định cực kỳ quan trọng. Với thiết kế dạng vòng kim loại có độ đàn hồi cao, phe gài được lắp vào các rãnh kỹ thuật nhằm giữ chắc các bộ phận như vòng bi, bánh răng hay puly, hạn chế tối đa tình trạng xê dịch trong quá trình vận hành.
Dù không quá nổi bật về kích thước, nhưng hiệu quả mà chi tiết này mang lại lại ảnh hưởng trực tiếp đến độ ổn định và tuổi thọ của toàn bộ thiết bị. Dưới đây, HD VIET NAM sẽ giúp bạn hiểu rõ phe gài bạc đạn là gì, cách phân loại, ưu điểm và những ứng dụng thực tế trong cơ khí hiện đại.
Phe gài bạc đạn là gì?

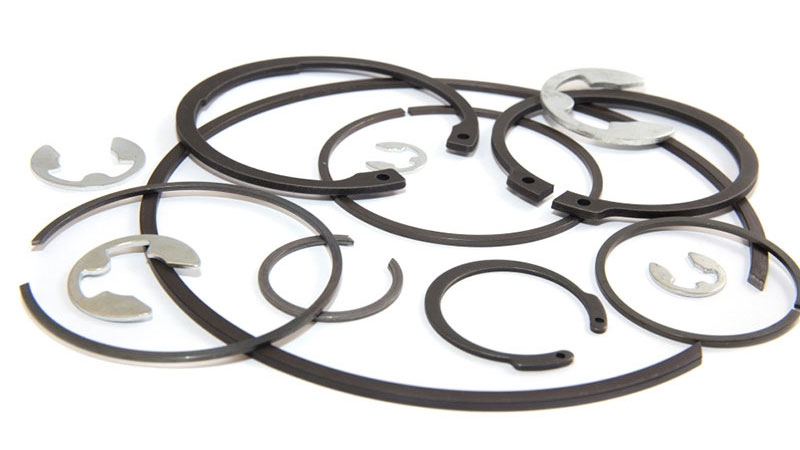

Phe gài bạc đạn (còn gọi là vòng hãm, circlip hoặc retaining ring) là một linh kiện cơ khí dạng vòng hở, thường được chế tạo từ thép lò xo hoặc thép hợp kim có độ đàn hồi cao. Chi tiết này được lắp vào các rãnh đã gia công sẵn trên trục hoặc bên trong lỗ nhằm tạo điểm chặn cơ học, giúp cố định các bộ phận trong một vị trí xác định. Với thiết kế nhỏ gọn nhưng chính xác, phe gài cho phép lắp đặt và tháo rời nhanh chóng bằng dụng cụ chuyên dụng, đồng thời vẫn đảm bảo khả năng chịu lực và làm việc ổn định trong môi trường rung động hoặc tải trọng cao.
Vai trò của phe gài trong bộ phận bạc đạn
Trong các cụm lắp có sử dụng bạc đạn (vòng bi), phe gài đóng vai trò như một “chốt khóa” giúp giữ bạc đạn không bị xê dịch trong quá trình vận hành. Cụ thể:
- Cố định vị trí bạc đạn: Giữ cho vòng bi luôn nằm đúng vị trí thiết kế trên trục hoặc trong ổ đỡ.
- Ngăn chuyển động dọc trục (axial movement): Hạn chế tình trạng bạc đạn trượt ra ngoài do lực quay, rung động hoặc tải trọng.
- Đảm bảo độ ổn định hệ thống: Giúp các chi tiết quay hoạt động đồng tâm, giảm sai lệch cơ khí.
- Tăng tuổi thọ thiết bị: Tránh hiện tượng lệch trục, mài mòn bất thường hoặc hư hỏng sớm của bạc đạn và các chi tiết liên quan.
Nhờ những chức năng này, phe gài trở thành một bộ phận không thể thiếu trong hầu hết các hệ thống truyền động, từ máy móc công nghiệp đến thiết bị dân dụng và phương tiện vận tải.
Các loại phe gài cố định bạc đạn phổ biến hiện nay

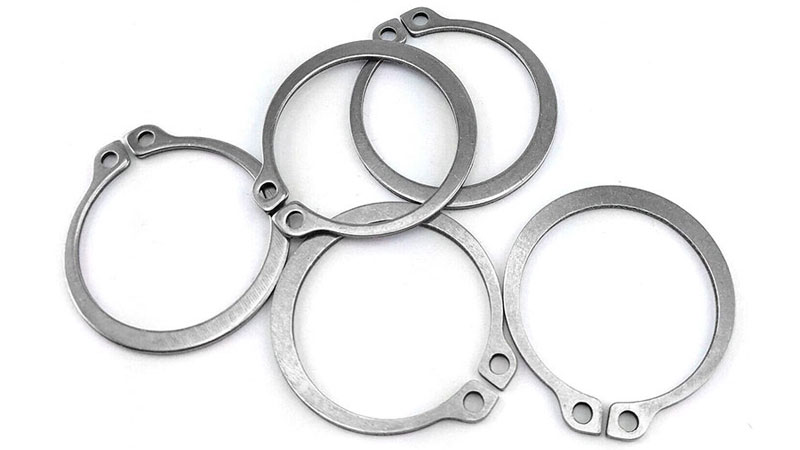

Phe gài trục (External Circlips)
Phe gài trục là loại được sử dụng phổ biến trong các cơ cấu truyền động quay, đặc biệt ở các chi tiết lắp trực tiếp trên trục. Điểm dễ nhận biết của loại này là hai đầu phe được thiết kế có lỗ mở ra phía ngoài, cho phép sử dụng kìm chuyên dụng để thao tác giãn phe khi lắp.
Trong quá trình lắp đặt, phe được mở rộng đường kính rồi đặt vào rãnh đã tiện sẵn trên trục. Khi thả kìm, phe tự co lại và ôm chặt vào rãnh, tạo thành điểm chặn cơ học giúp giữ bạc đạn, bánh răng hoặc puly không bị trượt theo phương dọc trục. Nhờ khả năng chịu lực tốt và độ ổn định cao, phe gài trục thường xuất hiện trong motor điện, hộp số, máy bơm và nhiều thiết bị công nghiệp khác.

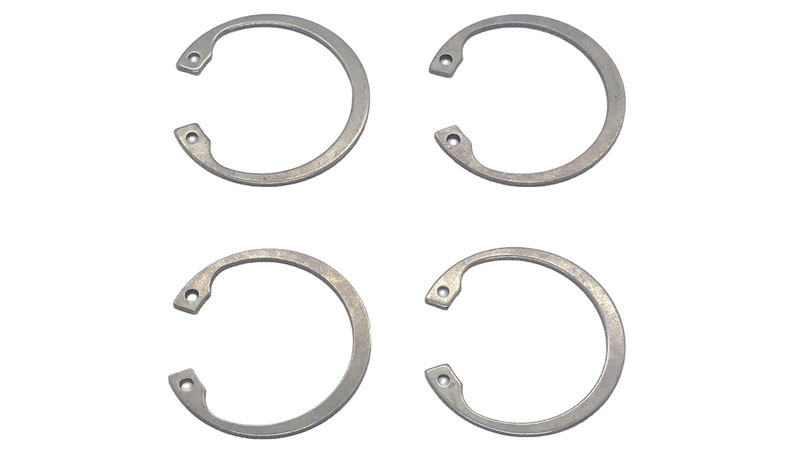

Phe gài lỗ (Internal Circlips)
Khác với loại lắp ngoài, phe gài lỗ được thiết kế để hoạt động bên trong các chi tiết dạng ống hoặc vỏ máy. Đặc trưng nhận dạng là hai đầu phe có lỗ hướng vào phía trong, cho phép dùng kìm ép lại khi lắp đặt.
Khi thi công, phe được bóp nhỏ lại để đưa vào rãnh nằm bên trong lòng lỗ hoặc housing. Sau khi vào đúng vị trí, phe sẽ bung ra và bám chặt vào thành rãnh, tạo lực giữ chắc chắn cho bạc đạn hoặc các chi tiết bên trong, ngăn không cho chúng bị đẩy ra ngoài trong quá trình vận hành. Loại này thường được ứng dụng trong các cụm ổ bi, xi lanh thủy lực hoặc các thiết bị có kết cấu kín.

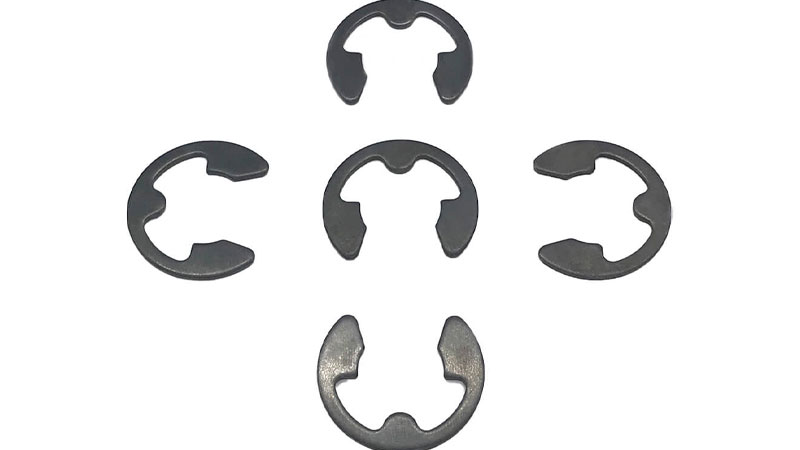

Phe gài chữ E và các biến thể khác
Đối với những trường hợp trục có kích thước nhỏ, rãnh nông hoặc không gian thao tác hạn chế, phe gài chữ E là giải pháp linh hoạt hơn. Loại này có hình dạng giống chữ “E”, với các nhánh kẹp trực tiếp vào rãnh trục mà không cần phải mở rộng toàn bộ như các loại circlip truyền thống.
Ưu điểm nổi bật của phe chữ E là thao tác nhanh, có thể lắp bằng tay hoặc dụng cụ đơn giản, rất phù hợp cho các cơ cấu nhỏ, thiết bị điện, máy móc chính xác hoặc dây chuyền lắp ráp cần tốc độ cao. Ngoài ra, trong một số ứng dụng đặc biệt còn có các biến thể như phe xoắn (spiral ring) với khả năng chịu tải lớn và phân bố lực đều, đáp ứng yêu cầu làm việc trong môi trường áp lực cao hoặc rung động mạnh.
Ưu điểm nổi bật của phe gài bạc đạn
Phe gài bạc đạn là một trong những giải pháp cố định cơ khí được ưa chuộng nhờ sự đơn giản nhưng hiệu quả cao trong thực tế sử dụng. Dù chỉ là một chi tiết nhỏ, nhưng nó mang lại nhiều lợi ích rõ rệt về kỹ thuật, chi phí và khả năng vận hành ổn định cho toàn bộ hệ thống.
- Thiết kế nhỏ gọn, tối ưu không gian lắp đặt: So với các phương pháp cố định truyền thống như dùng đai ốc, chốt chẻ hoặc gia công vai trục, phe gài có cấu trúc dạng vòng mỏng, lắp trực tiếp vào rãnh nên không chiếm nhiều diện tích. Điều này đặc biệt quan trọng trong các cụm máy có không gian hạn chế hoặc yêu cầu độ gọn cao như động cơ, hộp số, cụm vòng bi.
- Độ bền cao, chịu lực và đàn hồi tốt: Phe gài thường được chế tạo từ thép lò xo, thép carbon tôi cứng hoặc thép không gỉ như Inox 304, 316. Nhờ đó, linh kiện này có khả năng chịu tải tốt, chống biến dạng khi làm việc trong môi trường rung động hoặc chịu lực dọc trục liên tục. Đồng thời, đặc tính đàn hồi giúp phe luôn giữ lực ép ổn định trong suốt quá trình vận hành.
- Lắp đặt và thay thế nhanh chóng, thuận tiện bảo trì: Quá trình lắp phe gài không yêu cầu kỹ thuật phức tạp. Chỉ cần sử dụng kìm phe chuyên dụng là có thể thao tác dễ dàng, kể cả trong không gian hẹp. Khi cần bảo trì hoặc thay thế, việc tháo lắp cũng diễn ra nhanh, giúp giảm thời gian dừng máy và tăng hiệu suất làm việc.
Ngoài ra so với nhiều phương án cố định khác, phe gài có giá thành khá rẻ và không đòi hỏi gia công phức tạp. Tuy hiệu quả mang lại lại rất đáng kể khi đảm bảo giữ chắc bạc đạn hoặc chi tiết trên trục, hạn chế sai lệch vị trí và nâng cao độ chính xác của toàn bộ hệ thống.
Ứng dụng chi tiết của phe gài trong công nghiệp và đời sống

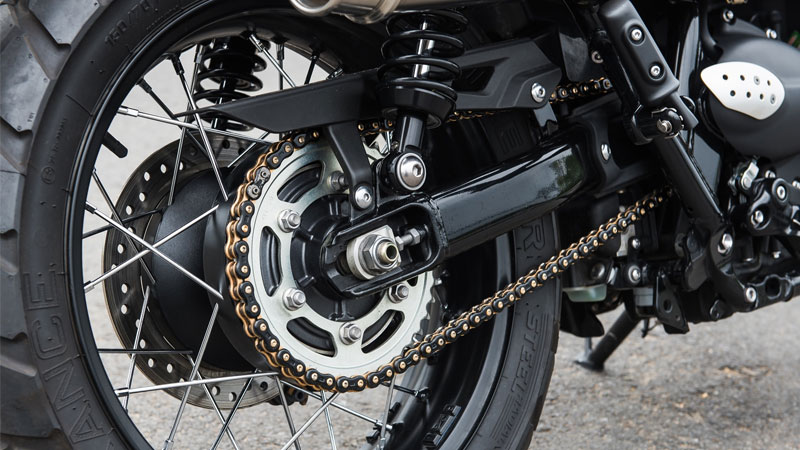

Trong ngành ô tô, xe máy
Phe gài được sử dụng phổ biến trong các cụm truyền động và chuyển động quay của phương tiện. Chúng có nhiệm vụ giữ cố định bạc đạn trong hộp số, moay-ơ bánh xe, trục động cơ hoặc các chi tiết như trục láp, piston. Nhờ đó, các bộ phận luôn nằm đúng vị trí thiết kế, hạn chế rung lắc và đảm bảo độ chính xác khi vận hành ở tốc độ cao. Đây là yếu tố quan trọng giúp tăng độ bền và độ an toàn cho toàn bộ hệ thống.
Trong máy móc sản xuất và công nghiệp
Ở môi trường sản xuất, phe gài xuất hiện trong nhiều loại thiết bị như băng tải, trục quay máy dệt, máy đóng gói hoặc các hệ thống truyền động cơ khí. Chúng giúp giữ chặt bánh răng, vòng bi, chốt hoặc các cụm chi tiết trên trục và trong lỗ, từ đó đảm bảo dây chuyền vận hành liên tục, ổn định và hạn chế sai lệch cơ học. Đặc biệt trong các hệ thống tự động hóa, phe gài góp phần duy trì độ chính xác và giảm thiểu hư hỏng do dịch chuyển ngoài ý muốn.
Trong thiết bị điện và gia dụng
Phe gài cũng được ứng dụng rộng rãi trong các thiết bị quen thuộc như máy giặt, quạt điện, máy bơm nước hay các dụng cụ cầm tay như máy khoan, máy cắt. Nhiệm vụ chính là cố định trục quay, giữ các chi tiết bên trong không bị bung lệch khi hoạt động. Nhờ vậy nên thiết bị vận hành êm ái hơn, giảm rung và tăng tuổi thọ linh kiện.
Hy vọng với những thông tin trên, bạn đã nắm vững kiến thức về phe gài bạc đạn để ứng dụng hiệu quả vào công việc kỹ thuật. Việc sử dụng phe gài cố định bạc đạn đúng tiêu chuẩn là yếu tố then chốt giúp máy móc vận hành bền bỉ và an toàn. Để tối ưu hóa hiệu suất truyền động, việc kết hợp linh kiện chuẩn cùng hệ thống vòng bi chất lượng là cực kỳ quan trọng. Quý khách có thể tham khảo các dòng vòng bi AGA chính hãng tại cửa hàng chúng tôi để đảm bảo độ bền và tính chính xác cao nhất cho thiết bị.
Liên hệ ngay với chúng tôi để được tư vấn kỹ thuật và nhận báo giá ưu đãi!
