Việc kiểm soát hướng quay của trục đóng vai trò quyết định đến độ an toàn và hiệu suất vận hành. Bạc đạn 1 chiều (one-way bearing / one-way clutch) ra đời như một giải pháp chuyên dụng, cho phép truyền động tự do theo một hướng nhưng lập tức khóa lại khi có xu hướng quay ngược, giúp bảo vệ toàn bộ cơ cấu máy khỏi các tình huống đảo chiều không mong muốn.
Vậy cùng HD VIET NAM tìm hiểu chi tiết về bạc đạn 1 chiều từ cấu tạo, thông số kỹ thuật cho đến những ứng dụng thực tế trong sản xuất và đời sống.

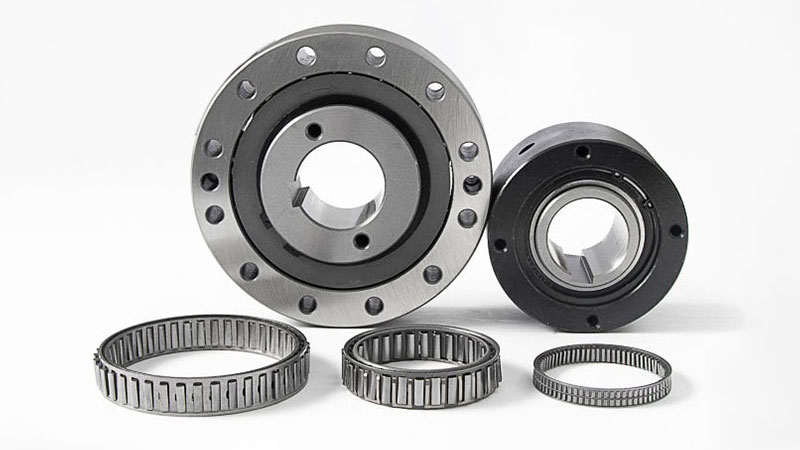

Chi tiết cấu tạo bạc đạn 1 chiều
Để hiểu rõ cách hoạt động của loại vòng bi đặc biệt này, cần phân tích cụ thể từng bộ phận trong cấu tạo bạc đạn 1 chiều, bởi mỗi chi tiết đều giữ một vai trò riêng trong việc tạo ra cơ chế quay một chiều và khóa ngược chiều.
Vòng trong và vòng ngoài
Trong cấu tạo cơ bản, bạc đạn 1 chiều vẫn bao gồm hai thành phần quen thuộc là vòng trong và vòng ngoài:
- Vòng trong (Inner race): Lắp trực tiếp với trục quay, chịu trách nhiệm truyền chuyển động từ trục đến hệ thống.
- Vòng ngoài (Outer race): Cố định với vỏ máy hoặc gối đỡ, đóng vai trò làm khung định vị toàn bộ cơ cấu.
Điểm đặc biệt là bề mặt làm việc của hai vòng này thường được gia công chính xác cao, đôi khi có rãnh hoặc biên dạng đặc biệt để hỗ trợ cơ chế khóa khi quay ngược.

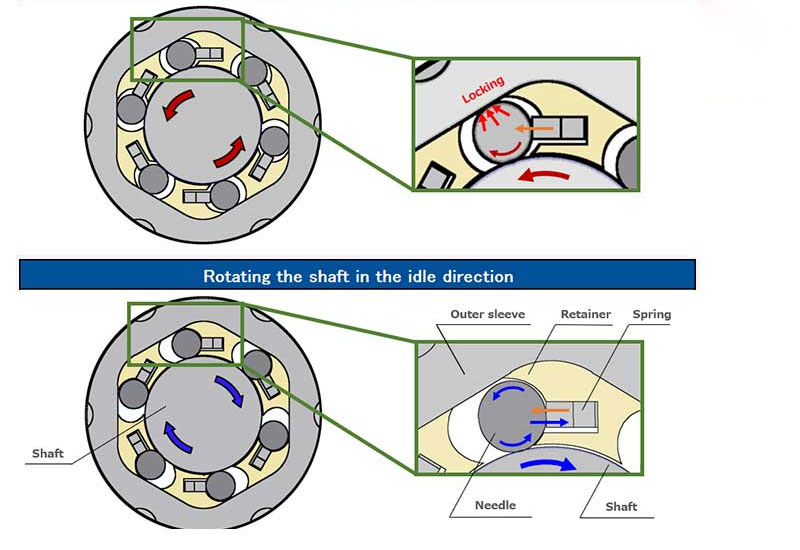

Phần tử lăn (con lăn hoặc lá chêm đặc biệt)
Đây là bộ phận quan trọng nhất trong cấu tạo bạc đạn 1 chiều, quyết định khả năng “quay một chiều” của toàn bộ hệ thống.
Các dạng phổ biến gồm:
- Con lăn (roller): Thường là đũa kim, đũa trụ hoặc con lăn dạng hình nêm. Khi quay đúng chiều, con lăn di chuyển tự do; khi quay ngược, chúng bị kẹt vào rãnh giữa vòng trong và vòng ngoài để tạo lực khóa.
- Lá chêm hoặc cơ cấu nêm (cam/wedge): Thiết kế dạng nghiêng, cho phép trượt khi quay thuận và tự siết chặt khi quay ngược, tạo hiệu ứng khóa tức thời.
Chính cơ chế này giúp bạc đạn chỉ cho phép chuyển động theo một hướng duy nhất.
Lò xo hỗ trợ khóa/mở chiều quay
Ở một số dòng bạc đạn 1 chiều hiện đại, hệ thống lò xo được tích hợp nhằm:
- Giữ vị trí ổn định cho các phần tử lăn
- Hỗ trợ quá trình “nhả khóa” khi quay đúng chiều
- Tăng độ nhạy của cơ cấu khi chuyển đổi trạng thái quay
Lò xo giúp quá trình đóng/mở diễn ra mượt hơn, giảm va đập và tăng tuổi thọ cho toàn bộ cụm bạc đạn.
Sự khác biệt giữa bạc đạn 1 chiều và bạc đạn thông thường
So với vòng bi thông thường, cấu tạo bạc đạn 1 chiều có một số điểm khác biệt rõ rệt:
- Vòng bi thông thường chỉ có chức năng giảm ma sát và cho phép quay hai chiều tự do.
- Bạc đạn 1 chiều được bổ sung cơ cấu khóa, chỉ cho phép quay một chiều và ngăn hoàn toàn chiều ngược lại.
- Cấu trúc bên trong phức tạp hơn do có thêm phần tử khóa và (trong một số thiết kế) lò xo hỗ trợ.
- Khả năng ứng dụng mang tính định hướng chuyển động, thay vì chỉ hỗ trợ quay trơn như vòng bi tiêu chuẩn.
Các thông số bạc đạn 1 chiều quan trọng cần biết
Khi lựa chọn hoặc thay thế bạc đạn 1 chiều cho hệ thống truyền động, việc hiểu rõ các thông số kỹ thuật giúp đảm bảo vòng bi lắp đặt chính xác, hoạt động ổn định và đạt tuổi thọ cao. Mỗi thông số đều thể hiện một đặc tính riêng, từ khả năng lắp đặt, chịu tải đến giới hạn vận hành của bạc đạn trong thực tế.

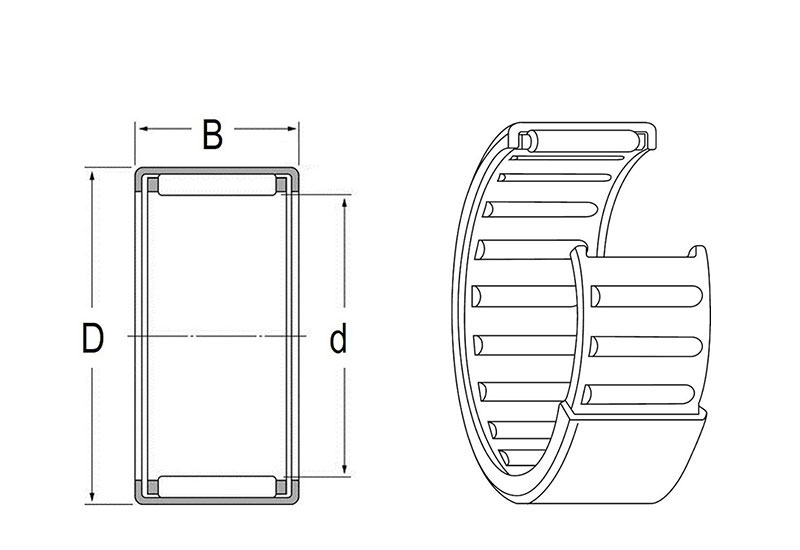

| Thông số kỹ thuật | Ký hiệu thường gặp | Ý nghĩa và vai trò |
| Đường kính trong | d (mm) | Là kích thước lỗ trung tâm của bạc đạn, quyết định khả năng lắp vừa với trục máy. Cần lựa chọn đúng kích thước để tránh tình trạng lỏng trục gây rung động hoặc quá khít làm tăng ma sát khi vận hành. |
| Đường kính ngoài | D (mm) | Thể hiện kích thước bao ngoài của vòng bi, ảnh hưởng đến khả năng lắp đặt trong vỏ máy, gối đỡ hoặc cụm truyền động. Sai lệch đường kính ngoài có thể khiến bạc đạn không cố định chắc chắn trong hệ thống. |
| Độ dày bạc đạn | B (mm) | Là chiều rộng của vòng bi theo phương trục. Thông số này ảnh hưởng đến khả năng chịu tải, độ cứng vững và mức độ ổn định của bạc đạn khi làm việc liên tục. |
| Mô-men xoắn định mức | Torque Capacity (Nm) | Cho biết khả năng truyền và giữ lực xoắn khi bạc đạn ở trạng thái khóa chiều. Thông số này càng cao thì khả năng chống trượt và giữ trục khi chịu tải ngược càng tốt, phù hợp với các ứng dụng yêu cầu lực truyền động lớn. |
| Tốc độ quay tối đa | Max RPM | Là giới hạn số vòng quay mà bạc đạn có thể hoạt động an toàn. Nếu vận hành vượt quá tốc độ cho phép, ma sát bên trong tăng cao gây nóng, hao mòn nhanh và làm giảm tuổi thọ cơ cấu khóa một chiều. |
| Khe hở bên trong | Internal Clearance | Thể hiện khoảng hở giữa các bộ phận bên trong bạc đạn. Thông số này ảnh hưởng đến khả năng bôi trơn, độ chính xác quay và khả năng thích nghi với nhiệt độ khi thiết bị hoạt động. |
| Loại cơ cấu khóa | Sprag / Roller Type | Xác định nguyên lý hoạt động của bạc đạn một chiều. Loại con lăn (Roller Type) thường dùng cho tải trung bình, trong khi loại con cóc khóa (Sprag Type) có khả năng truyền mô-men cao và độ chính xác tốt hơn. |
| Loại che chắn bảo vệ | PP, 2RS, ZZ (tùy dòng) | Thể hiện cấu trúc bảo vệ bên ngoài nhằm hạn chế bụi bẩn, dầu mỡ hoặc tạp chất xâm nhập vào bên trong bạc đạn. Lựa chọn đúng loại che chắn giúp tăng độ bền trong môi trường làm việc khắc nghiệt. |

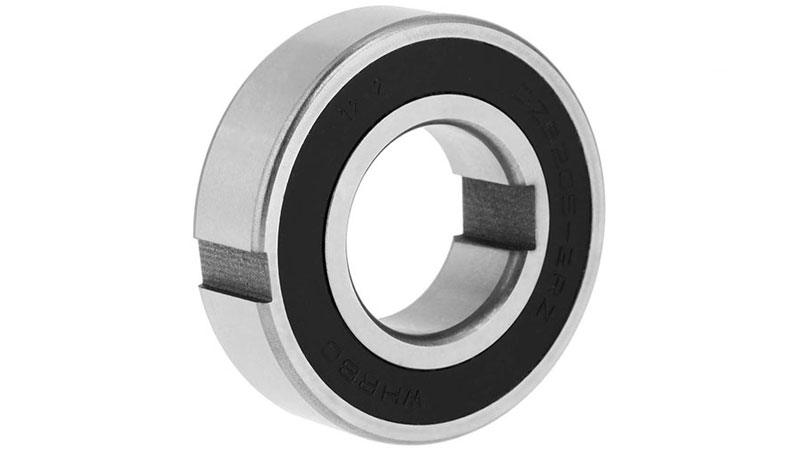

| Mã hiệu sản phẩm | CSK8, CSK12, CSK20… | Là ký hiệu nhận diện dòng bạc đạn và kích thước tiêu chuẩn. Ví dụ, các mã CSK thường thuộc nhóm bạc đạn 1 chiều dạng bi tích hợp, trong đó phần số thể hiện kích thước đường kính trong tương ứng. Một số hậu tố đi kèm giúp nhận biết đặc điểm cấu tạo hoặc khả năng bảo vệ của sản phẩm. |
Ngoài các thông số trên, khi chọn bạc đạn 1 chiều cần xem xét thêm điều kiện làm việc thực tế như tải trọng tác động, môi trường vận hành, nhiệt độ, tần suất đóng ngắt và yêu cầu truyền động của máy móc. Việc lựa chọn đúng chủng loại, kích thước và thông số kỹ thuật không chỉ giúp thiết bị hoạt động ổn định mà còn hạn chế tình trạng trượt khóa, phát sinh tiếng ồn hoặc hư hỏng sớm trong quá trình sử dụng.
Ứng dụng thực tế của bạc đạn 1 chiều
Ứng dụng trong công nghiệp
Trong lĩnh vực công nghiệp, bạc đạn 1 chiều đóng vai trò quan trọng trong việc kiểm soát hướng truyền động và đảm bảo sự ổn định cho toàn bộ hệ thống máy móc. Thiết bị này thường xuất hiện trong các dây chuyền sản xuất tự động như hệ thống băng tải, nơi yêu cầu vật liệu chỉ di chuyển theo một hướng để tránh tình trạng dồn ứ hoặc trượt ngược khi dừng máy đột ngột. Ngoài ra, trong máy giặt công nghiệp, bạc đạn một chiều giúp cụm lồng giặt quay đúng chu kỳ, hạn chế rung lắc và bảo vệ các chi tiết truyền động khỏi hao mòn do đảo chiều liên tục.
Trong ngành in ấn và dệt may, loại vòng bi này hỗ trợ kiểm soát chuyển động của trục cuốn, đảm bảo giấy hoặc sợi vải được kéo đều, không bị giật ngược gây sai lệch sản phẩm. Các máy móc chế biến vật liệu, máy đóng gói và thiết bị công nghiệp nặng cũng sử dụng bạc đạn 1 chiều như một cơ cấu chống quay ngược (backstop), giúp tăng độ an toàn vận hành, đặc biệt khi hệ thống đang chịu tải lớn hoặc hoạt động ở tốc độ cao.
Ứng dụng trong đời sống
Không chỉ xuất hiện trong nhà máy, bạc đạn 1 chiều còn được ứng dụng rộng rãi trong các thiết bị quen thuộc hằng ngày. Trong xe máy và xe đạp điện, bộ phận này thường nằm trong cơ cấu truyền động hoặc bộ ly hợp, giúp phương tiện truyền lực theo một hướng nhất định, đồng thời cho phép bánh xe quay tự do khi người dùng ngừng đạp hoặc giảm ga. Điều này giúp quá trình vận hành trở nên nhẹ nhàng, tiết kiệm năng lượng và giảm hao mòn cho động cơ.
Ở các thiết bị tập luyện thể thao như máy chạy bộ hoặc máy tập gym, bạc đạn một chiều giúp kiểm soát chuyển động của bánh đà và các cơ cấu tải lực, đảm bảo chuyển động mượt mà, không bị giật ngược gây mất an toàn cho người sử dụng. Nhờ đặc tính hoạt động ổn định và khả năng tự khóa theo chiều ngược, bộ phận này góp phần duy trì trải nghiệm vận hành êm ái trong các thiết bị dân dụng.
Trên đây là những thông tin tổng quan và chi tiết về bạc đạn 1 chiều, từ cấu tạo, thông số cho đến ứng dụng thực tế trong cả công nghiệp và đời sống. Hy vọng nội dung này giúp bạn hiểu rõ hơn về cách hoạt động cũng như vai trò quan trọng của loại vòng bi đặc biệt này trong việc đảm bảo hiệu suất và độ an toàn cho máy móc.
