Gỗ và phụ phẩm gỗ đang trở thành nguồn nguyên liệu quan trọng để sản xuất viên nén phục vụ thị trường trong nước và xuất khẩu. Để tạo ra sản phẩm đạt chất lượng ổn định, nhà máy sản xuất viên nén gỗ cần được đầu tư đồng bộ về mặt bằng, công nghệ và thiết bị.
Bài viết dưới đây HD VIETNAM sẽ giới thiệu cụ thể quy trình sản xuất, thiết bị và dây chuyền sản xuất viên nén gỗ từ khâu xử lý nguyên liệu đến đóng gói thành phẩm.

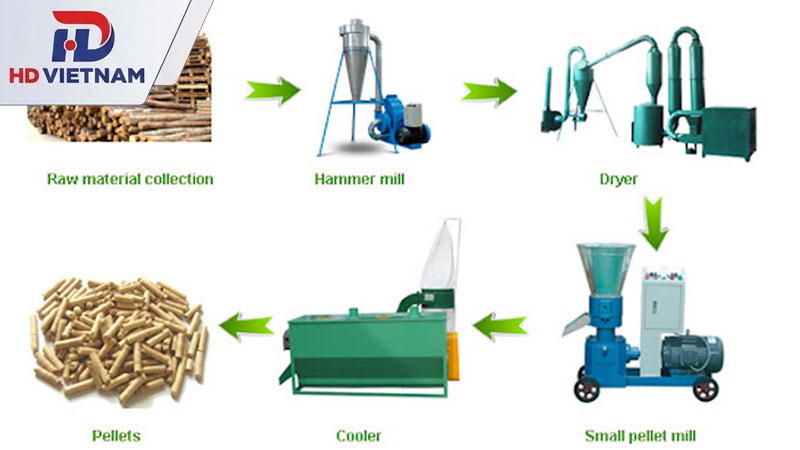

Quy trình sản xuất viên nén gỗ tiêu chuẩn tại nhà máy
Với dây chuyền sử dụng mùn cưa, gỗ vụn, cành, dăm gỗ hoặc phụ phẩm chế biến gỗ, quy trình cơ bản gồm các bước sau:
Bước 1: Tiếp nhận, phân loại và xử lý nguyên liệu
Nguyên liệu đầu vào có thể gồm gỗ cây, cành, gỗ vụn, mùn cưa, dăm gỗ, phế phẩm từ quá trình chế biến gỗ và một số loại sinh khối phù hợp. Khi nhập về nhà máy, nguyên liệu được tập kết tại khu vực chứa nguyên liệu để kiểm tra, phân loại và loại bỏ tạp chất.
Đối với gỗ nguyên cây hoặc nguyên liệu còn vỏ, dây chuyền có thể sử dụng máy bóc vỏ trước khi nghiền. Vỏ cây và phần phụ phẩm sau xử lý có thể được thu gom để sử dụng làm nhiên liệu cho hệ thống nhiệt hoặc xử lý theo phương án riêng của nhà máy.
Việc kiểm soát nguyên liệu ngay từ đầu giúp hạn chế đất đá, kim loại và tạp chất đi vào máy nghiền, đồng thời tạo điều kiện duy trì chất lượng ổn định cho các công đoạn phía sau.
Bước 2: Nghiền nguyên liệu thành hạt nhỏ
Sau khi được xử lý sơ bộ, nguyên liệu có kích thước lớn được đưa vào hệ thống nghiền. Gỗ, cành, ván và các loại phụ phẩm được nghiền thành dạng hạt nhỏ để phù hợp với yêu cầu của công đoạn ép viên.
Trong dây chuyền được mô tả trong hồ sơ dự án, nguyên liệu sau nghiền được đưa về kích thước không quá khoảng 5 mm. Tùy đặc tính từng loại nguyên liệu và yêu cầu của máy ép, kích thước thực tế có thể được điều chỉnh. Dây chuyền có thể bố trí nhiều cấp nghiền nhằm tạo độ đồng đều cần thiết trước khi đưa nguyên liệu sang hệ thống sấy.
Bước 3: Sấy và kiểm soát độ ẩm
Độ ẩm là thông số quan trọng trong quá trình sản xuất viên nén. Nguyên liệu mùn cưa có thể có độ ẩm tương đối cao, trong khi một số phụ phẩm đã qua quá trình sấy trong chế biến gỗ có thể phù hợp hơn với công đoạn ép.
Nguyên liệu sau nghiền được đưa qua hệ thống sấy nhiều tầng sử dụng dầu tải nhiệt để giảm và ổn định độ ẩm trước khi ép. Theo hồ sơ công nghệ được cung cấp, độ ẩm nguyên liệu được kiểm soát trong khoảng phù hợp cho quá trình tạo viên, với mức mục tiêu trước khi ép khoảng 10–12%.
Việc sấy bằng thiết bị chuyên dụng giúp quá trình sản xuất ổn định hơn so với phụ thuộc vào phương pháp phơi tự nhiên, đặc biệt khi nhà máy vận hành liên tục và cần kiểm soát chất lượng nguyên liệu.
Bước 4: Chuyển nguyên liệu khô vào silo và cấp liệu
Sau khi đạt độ ẩm yêu cầu, nguyên liệu được vận chuyển bằng băng tải, vít tải hoặc gầu tải đến silo chứa nguyên liệu khô. Silo đóng vai trò trung gian, giúp duy trì nguồn cấp liệu ổn định cho máy ép. Hệ thống cấp liệu được thiết kế để đưa nguyên liệu xuống máy ép với lưu lượng phù hợp, hạn chế tình trạng cấp liệu không đều hoặc làm máy hoạt động quá tải.
Ở quy mô nhà máy, việc bố trí silo và hệ thống vận chuyển liên tục cũng giúp kết nối các công đoạn sấy – ép – làm nguội thành một dây chuyền đồng bộ.
Bước 5: Ép tạo viên
Nguyên liệu sau khi đạt độ ẩm phù hợp được đưa vào máy ép viên. Dưới tác động của áp lực và nhiệt phát sinh trong quá trình ép, nguyên liệu được nén và tạo thành các viên có kích thước tương đối đồng nhất.
Theo dữ liệu dự án được cung cấp, dây chuyền sử dụng máy ép viên của Đức công suất khoảng 4–5 tấn/giờ. Trong quá trình ép, lignin tự nhiên có trong gỗ có thể tham gia vào quá trình liên kết các hạt nguyên liệu khi chịu tác động của nhiệt và áp lực.
Chất lượng viên sau ép phụ thuộc vào nhiều yếu tố như đặc tính nguyên liệu, độ ẩm, kích thước hạt, tốc độ cấp liệu và thông số vận hành của máy ép.
Bước 6: Làm nguội và ổn định viên nén
Viên nén vừa ra khỏi máy ép có nhiệt độ cao nên cần được làm nguội trước khi sàng và đóng gói. Hệ thống làm nguội giúp giảm nhiệt độ sản phẩm, đồng thời hỗ trợ ổn định cấu trúc viên sau quá trình nén.
Trong dây chuyền công nghiệp, thiết bị làm nguội được kết hợp với hệ thống hút và tách bụi phù hợp nhằm hỗ trợ quá trình xử lý sản phẩm sau ép.
Bước 7: Sàng và tách phần vụn
Sau khi làm nguội, viên nén được đưa qua thiết bị sàng để phân loại. Những viên đạt yêu cầu được chuyển sang công đoạn đóng gói, trong khi phần vụn hoặc hạt không đạt kích thước có thể được thu hồi và đưa trở lại dây chuyền theo thiết kế công nghệ. Công đoạn này giúp nâng cao độ đồng đều của thành phẩm, đồng thời hạn chế lượng bụi và viên vỡ trong quá trình đóng bao, vận chuyển.
Bước 8: Đóng gói thành phẩm
Viên nén đạt yêu cầu được đưa đến khu vực đóng gói và định lượng. Theo phương án được nêu trong hồ sơ dự án, sản phẩm có thể được đóng trong bao PE với quy cách khoảng 15–25 kg/bao, sau đó xếp pallet để thuận tiện cho lưu kho và vận chuyển.
Bao bì cần có khả năng hạn chế tác động của hơi ẩm, bởi viên nén sau sản xuất cần được bảo quản trong điều kiện phù hợp để duy trì chất lượng.
Bước 9: Kiểm tra chất lượng trước khi xuất kho
Trước khi xuất bán hoặc xuất khẩu, thành phẩm cần được kiểm tra theo yêu cầu kỹ thuật của từng sản phẩm và thị trường. Các chỉ tiêu thường được quan tâm gồm độ ẩm, kích thước, hàm lượng tro, độ bền cơ học và nhiệt trị.
Đối với viên nén xuất khẩu, doanh nghiệp còn cần đáp ứng các yêu cầu liên quan đến nguồn nguyên liệu, truy xuất nguồn gốc và chứng nhận theo yêu cầu của khách hàng hoặc thị trường nhập khẩu.
Bước 10: Lưu kho và vận chuyển
Sau khi hoàn tất kiểm tra, viên nén được đưa vào kho thành phẩm hoặc chuẩn bị đóng hàng xuất khẩu. Kho cần được bố trí khô ráo, thông thoáng, hạn chế nguồn ẩm và nguồn nhiệt; quá trình bốc xếp cũng phải được kiểm soát để giảm tình trạng vỡ viên và phát sinh bụi.
Đối với nhà máy hướng đến xuất khẩu, việc tổ chức kho nguyên liệu, kho thành phẩm và khu vực vận chuyển cần được tính toán ngay từ giai đoạn thiết kế để bảo đảm dòng nguyên liệu và hàng hóa lưu thông thuận tiện.

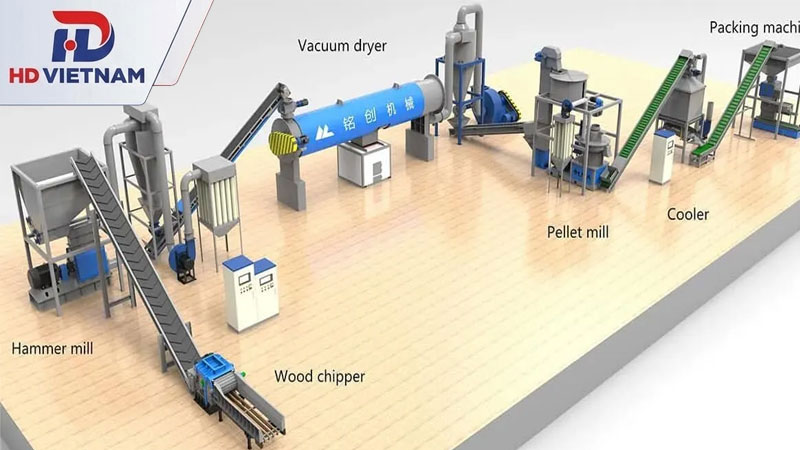

Dây chuyền và hệ thống thiết bị trong nhà máy sản xuất viên nén
Dây chuyền sản xuất viên nén gỗ được thiết kế theo quy trình khép kín, từ tiếp nhận và xử lý nguyên liệu, nghiền – sấy, ép viên đến làm nguội, sàng lọc và đóng gói. Việc lựa chọn thiết bị cần đồng bộ về công suất để hạn chế tình trạng thiếu hoặc dư tải giữa các công đoạn, đồng thời đáp ứng yêu cầu chất lượng của từng thị trường tiêu thụ.
1. Các thiết bị chủ đạo trong dây chuyền sản xuất viên nén
Một dây chuyền sản xuất viên nén mùn cưa có thể bao gồm các nhóm thiết bị chính sau:
| Công đoạn | Thiết bị chủ yếu | Công suất/thông số tham khảo |
| Tiếp nhận nguyên liệu | Robot/gầu ngoạm | 10–20 tấn/giờ |
| Xử lý nguyên liệu | Máy bóc vỏ, băng tải vỏ | Theo công suất dây chuyền |
| Nghiền thô | Máy nghiền gỗ MKS10T/H | 10 tấn/giờ |
| Nghiền tinh | Máy nghiền tinh nhiều tầng | 10 tấn/giờ |
| Cấp liệu | Băng tải, vít tải, gầu nâng | Theo công suất từng công đoạn |
| Lưu trữ trung gian | Silo nguyên liệu + vít tải đáy | Theo nhu cầu dây chuyền |
| Sấy | Máy sấy đứng nhiều tầng sử dụng dầu tải nhiệt | 5 tấn/giờ |
| Chứa nguyên liệu khô | Silo nguyên liệu khô | 250 m³ |
| Ép viên | Máy ép viên GRAF của Đức | 4–5 tấn/giờ |
| Làm nguội, sàng | Hệ thống sàng và làm nguội | 5 tấn/giờ |
| Cấp nhiên liệu cho lò sấy | Máy nghiền nhiên liệu | Theo nhu cầu lò sấy |
| Điều khiển | Hệ thống điện, PLC và SCADA | Điều khiển, giám sát dây chuyền |
Ngoài các thiết bị trên, nhà máy còn cần hệ thống quạt, khí nén, băng tải và các thiết bị phụ trợ để duy trì quá trình vận hành liên tục. Phần hạ tầng cũng cần được bố trí đồng bộ gồm khu chứa nguyên liệu, xưởng sản xuất, kho thành phẩm, trạm biến áp, bể nước, trạm bơm, hệ thống xử lý nước thải, khu lưu giữ chất thải, đường nội bộ và hệ thống phòng cháy chữa cháy.
Theo dự án tham khảo, tổng chi phí nhóm thiết bị, bao gồm thiết kế, vận chuyển, lắp đặt, kết nối hệ thống, chạy thử và chuyển giao công nghệ, khoảng 14,985 tỷ đồng trước VAT. Đây là mức chi phí của dự án cụ thể, không phải đơn giá cố định cho mọi nhà máy.

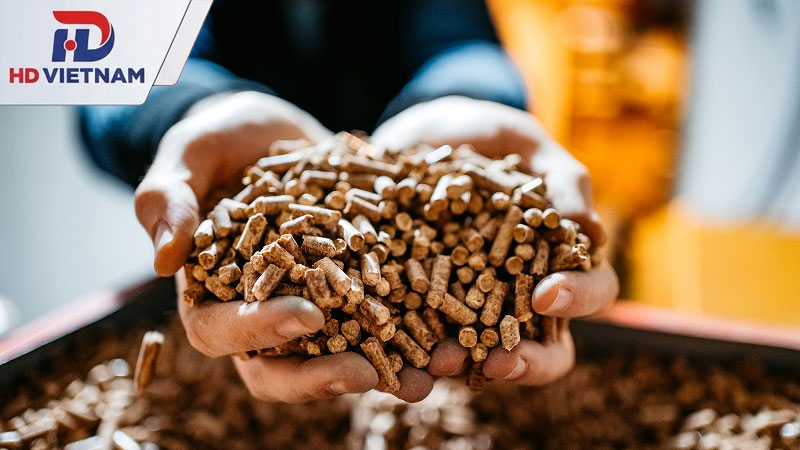

2. Tiêu chí lựa chọn dây chuyền sản xuất nhà máy viên nén mùn cưa tối ưu
Để lựa chọn dây chuyền phù hợp, doanh nghiệp cần xem xét đồng thời các yếu tố sau:
- Xác định nguồn nguyên liệu
Cần đánh giá loại nguyên liệu, sản lượng cung ứng và khoảng cách vận chuyển. Mùn cưa, dăm gỗ, gỗ vụn, cành nhánh và phụ phẩm chế biến gỗ có đặc tính khác nhau nên ảnh hưởng trực tiếp đến khâu nghiền, sấy và ép viên.
- Tính toán đúng công suất
Công suất thiết kế phải được tính dựa trên nguồn nguyên liệu thực tế và sản lượng thành phẩm mục tiêu. Không nên chỉ căn cứ vào công suất danh nghĩa của máy ép mà phải tính đồng bộ từ nghiền, sấy, cấp liệu đến làm nguội và đóng gói.
Dữ liệu dự án tham khảo có sự khác nhau giữa các phần: công suất ban đầu được nêu 32.400 tấn/năm, trong khi một nội dung bổ sung ghi 22.680 tấn/năm. Đây là hai số liệu cần đối chiếu với hồ sơ dự án cuối cùng trước khi sử dụng làm cơ sở đầu tư.
- Chọn hệ thống sấy phù hợp
Độ ẩm nguyên liệu ảnh hưởng trực tiếp đến khả năng ép viên. Nguồn mùn cưa có thể có độ ẩm khoảng 18–35%, trong khi nguyên liệu trước khi ép theo quy trình tham khảo được kiểm soát khoảng 10–12%. Vì thế, công suất máy sấy phải phù hợp với lượng nguyên liệu và độ ẩm đầu vào.
- Đồng bộ máy nghiền và máy ép
Kích thước nguyên liệu sau nghiền phải phù hợp với yêu cầu của máy ép. Dây chuyền tham khảo sử dụng hệ thống nghiền đưa nguyên liệu về kích thước khoảng ≤5 mm, sau đó cấp vào máy ép viên công suất 4–5 tấn/giờ.
- Bảo đảm hệ thống vận chuyển liên tục
Băng tải, vít tải và gầu nâng cần được tính toán phù hợp với từng công đoạn. Hệ thống cấp liệu ổn định giúp hạn chế ùn tắc, thiếu nguyên liệu hoặc dừng máy giữa dây chuyền.
- Ưu tiên khả năng tự động hóa
Hệ thống điện, PLC và SCADA giúp kiểm soát các thông số vận hành, giám sát thiết bị và phối hợp giữa các công đoạn. Mức độ tự động hóa cần được lựa chọn theo quy mô và yêu cầu quản lý của nhà máy.
- Xem xét tiêu chuẩn của thị trường tiêu thụ
Nếu sản phẩm hướng đến xuất khẩu, dây chuyền và hệ thống kiểm soát chất lượng cần được xây dựng phù hợp với yêu cầu của khách hàng và thị trường mục tiêu. Các chứng nhận về nguồn gốc gỗ như FSC-FM, FSC-CoC hoặc FSC-CW có thể được xem xét tùy chuỗi cung ứng và yêu cầu cụ thể.
- Tính toán mặt bằng và hạ tầng
Thiết bị phải được bố trí theo đúng trình tự sản xuất, bảo đảm khoảng cách vận hành, bảo trì và lưu thông nguyên liệu. Với dự án tham khảo diện tích 17.600 m², phần cây xanh được điều chỉnh lên 3.520 m², tương đương 20% diện tích khu đất; việc bố trí mặt bằng cũng được dự án tham chiếu TCVN 4514:2012.
- Kiểm soát tổng mức đầu tư và chi phí vận hành
Không nên chỉ so sánh giá mua thiết bị. Doanh nghiệp cần tính cả chi phí lắp đặt, điện năng, nhiên liệu sấy, nhân công, bảo trì, vận chuyển nguyên liệu và xử lý chất thải để đánh giá hiệu quả thực tế của dây chuyền.
