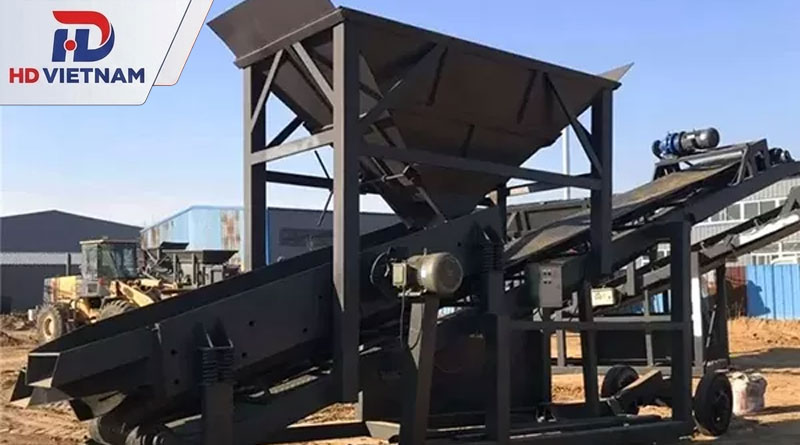

Máy sàng cát rung là thiết bị công nghiệp chuyên dùng để phân loại và làm sạch cát bằng cơ chế rung, giúp loại bỏ đá, sỏi, đất và các tạp chất, đồng thời phân tách vật liệu theo từng kích thước hạt theo yêu cầu. Với năng suất lớn, khả năng sàng lọc chính xác và vận hành ổn định, thiết bị được ứng dụng rộng rãi trong các dây chuyền sản xuất cát nhân tạo, khai thác khoáng sản và vật liệu xây dựng.
Vậy máy sàng cát rung có cấu tạo như thế nào, hoạt động theo nguyên lý ra sao và mang lại những lợi ích gì trong thực tế? Hãy cùng tìm hiểu chi tiết trong bài viết dưới đây.
Cấu tạo của máy sàng rung cát
Máy sàng rung cát được cấu thành từ nhiều cụm chi tiết cơ khí hoạt động đồng bộ nhằm đảm bảo quá trình phân loại vật liệu diễn ra liên tục, ổn định và đạt hiệu quả cao. Tùy theo từng model, công suất và mục đích sử dụng, thiết kế có thể có sự khác biệt, tuy nhiên về cơ bản đều bao gồm các bộ phận chính dưới đây.
Khung máy (Frame)
Khung máy là bộ phận chịu lực chính, có nhiệm vụ nâng đỡ toàn bộ kết cấu của máy sàng rung. Bộ phận này thường được chế tạo từ thép kết cấu hoặc thép hợp kim cường độ cao, gia công bằng công nghệ hàn và cắt CNC nhằm đảm bảo độ chính xác, khả năng chịu tải lớn cũng như chống biến dạng khi vận hành liên tục.
Thiết kế khung chắc chắn giúp máy hạn chế rung lắc, phân bổ lực đều trong quá trình làm việc, đồng thời tăng độ ổn định và kéo dài tuổi thọ của toàn bộ thiết bị. Đối với các dòng máy công suất lớn trong dây chuyền nghiền đá hoặc sản xuất cát nhân tạo, khung máy còn được gia cường bằng các gân tăng cứng để chịu được tải trọng và rung động cao.

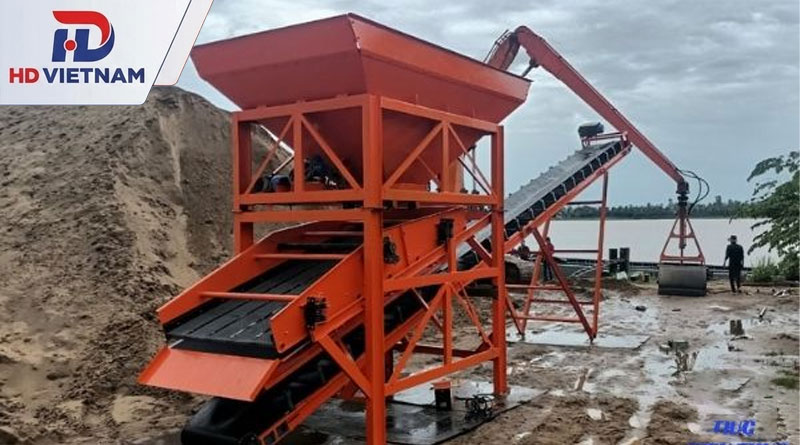

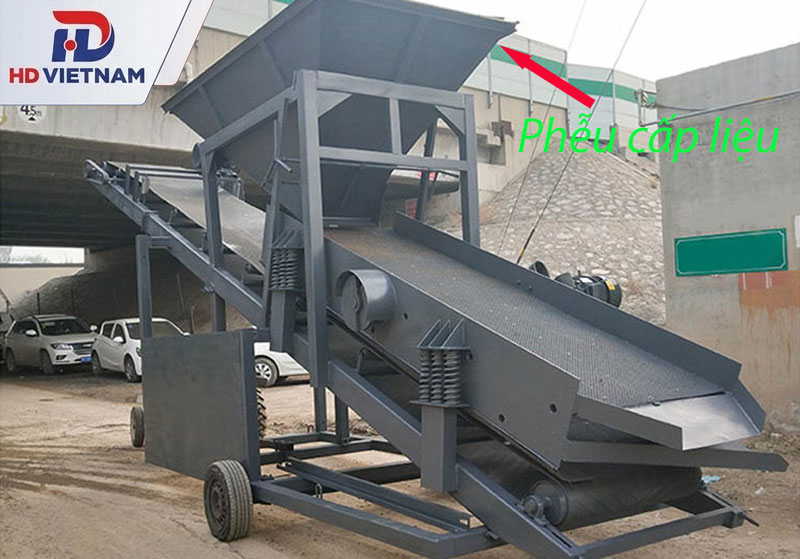

Phễu cấp liệu
Phễu cấp liệu là nơi tiếp nhận cát hoặc vật liệu đầu vào trước khi đưa lên mặt sàng. Bộ phận này được thiết kế với kích thước phù hợp nhằm đảm bảo vật liệu được phân bổ đều trên toàn bộ bề mặt lưới sàng, tránh hiện tượng dồn cục hoặc cấp liệu không đồng đều làm giảm hiệu quả phân loại.
Trong nhiều dây chuyền hiện đại, phễu cấp liệu được kết hợp với máy cấp liệu rung hoặc băng tải nhằm tự động hóa quá trình cấp vật liệu, giúp máy hoạt động ổn định và duy trì năng suất liên tục.
Thân sàng (Hộp sàng)
Thân sàng là bộ phận trực tiếp tạo nên không gian làm việc của máy. Đây là nơi lắp đặt lưới sàng, bộ gây rung và các cơ cấu liên quan.
Thân sàng thường được chế tạo bằng thép chịu mài mòn, có kết cấu kín và độ cứng cao để hạn chế biến dạng dưới tác động của lực rung liên tục. Thiết kế tối ưu còn giúp giảm ứng suất tập trung, hạn chế nứt mối hàn và nâng cao độ bền của thiết bị khi làm việc trong môi trường nhiều bụi, rung động lớn.

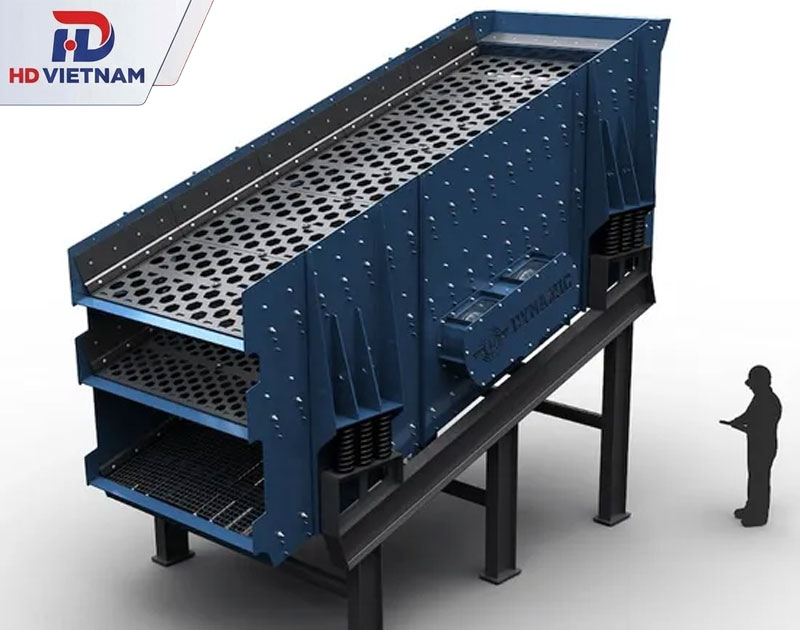

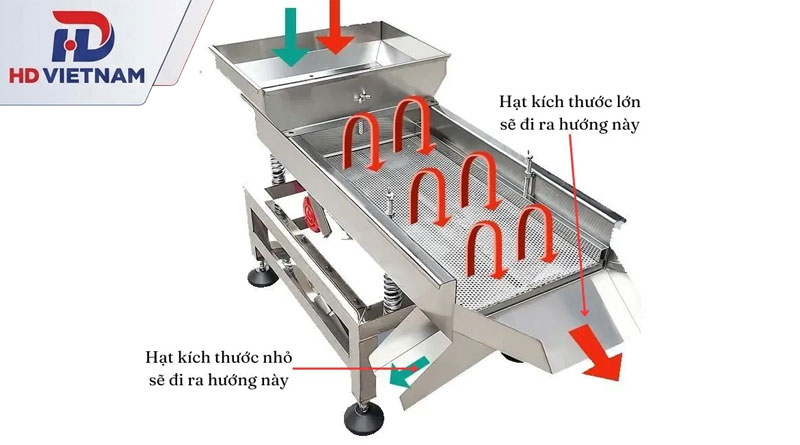

Lưới sàng
Lưới sàng là bộ phận quyết định trực tiếp đến độ chính xác của quá trình phân loại cát. Tùy theo yêu cầu sản xuất, máy có thể sử dụng một hoặc nhiều tầng lưới với kích thước mắt sàng khác nhau để thu được nhiều cấp hạt chỉ trong một lần sàng.
Vật liệu chế tạo lưới sàng rất đa dạng như:
- Lưới thép mangan chịu mài mòn.
- Lưới thép không gỉ (Inox 304, Inox 316) cho môi trường ăn mòn.
- Lưới polyurethane có khả năng chống mài mòn, giảm tiếng ồn và hạn chế bám dính vật liệu.
- Tấm sàng đục lỗ dùng trong các ứng dụng yêu cầu độ bền cao.
Việc lựa chọn đúng loại lưới và kích thước mắt sàng sẽ quyết định đến năng suất, hiệu quả phân loại cũng như chất lượng cát thành phẩm.
Bộ gây rung (Exciter)
Đây được xem là “trái tim” của máy sàng rung cát. Bộ gây rung tạo ra lực ly tâm thông qua trục lệch tâm hoặc quả văng lệch tâm, làm cho toàn bộ hộp sàng dao động theo quỹ đạo tròn, elip hoặc tuyến tính.
Lực rung được tính toán phù hợp với từng loại vật liệu nhằm giúp cát di chuyển liên tục trên bề mặt lưới, đồng thời tăng khả năng tách hạt và giảm hiện tượng tắc nghẽn mắt sàng.
Ở các dòng máy hiện đại, bộ gây rung được thiết kế kín, sử dụng ổ bi chịu tải lớn và hệ thống bôi trơn hiệu quả nhằm giảm ma sát, hạn chế hao mòn và nâng cao tuổi thọ thiết bị.
Động cơ truyền động
Động cơ điện cung cấp năng lượng cho toàn bộ hệ thống rung hoạt động. Tùy theo thiết kế, động cơ có thể truyền lực thông qua dây đai, khớp nối hoặc kết nối trực tiếp với bộ gây rung.
Công suất động cơ được lựa chọn dựa trên diện tích mặt sàng, số tầng sàng, lưu lượng cấp liệu và năng suất yêu cầu. Việc sử dụng động cơ phù hợp giúp máy vận hành ổn định, tiết kiệm điện năng và hạn chế tình trạng quá tải.
Một số dòng máy còn tích hợp biến tần để điều chỉnh tốc độ quay, giúp thay đổi tần số và biên độ rung theo từng loại vật liệu, từ đó nâng cao hiệu quả sàng lọc.

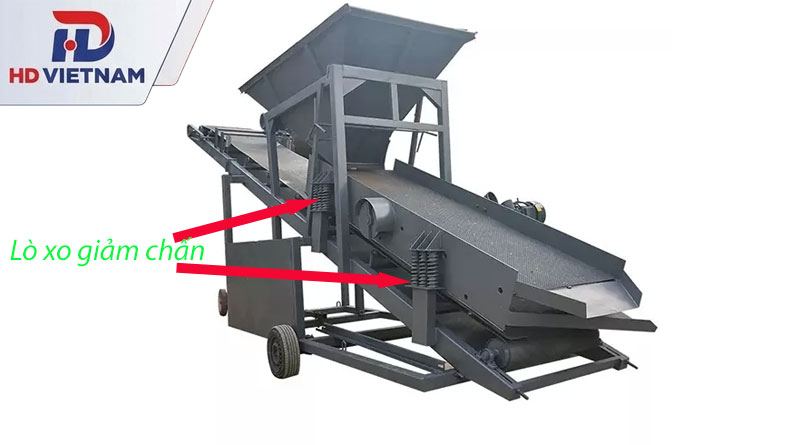

Hệ thống lò xo giảm chấn
Lò xo giảm chấn có nhiệm vụ hấp thụ rung động phát sinh trong quá trình làm việc, hạn chế truyền lực xuống nền móng và giảm ảnh hưởng đến các thiết bị xung quanh.
Tùy từng dòng máy, hệ thống này có thể sử dụng:
- Lò xo thép đàn hồi.
- Cao su giảm chấn.
- Gối đỡ chống rung chuyên dụng.
Nhờ hệ thống giảm chấn, máy vận hành êm hơn, giảm tiếng ồn, tăng độ ổn định và bảo vệ các chi tiết cơ khí khỏi hư hỏng do rung động kéo dài.

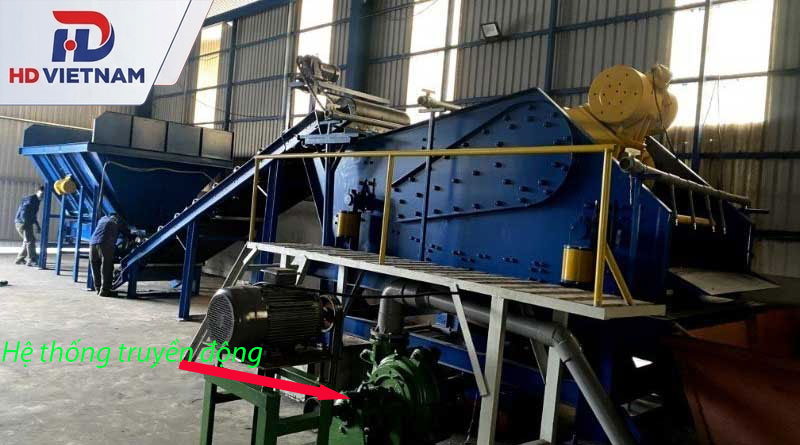

Hệ thống truyền động
Hệ thống truyền động có nhiệm vụ truyền mô-men xoắn từ động cơ đến bộ gây rung, đảm bảo quá trình dao động diễn ra ổn định và đồng bộ.
Các phương án truyền động phổ biến gồm:
- Truyền động dây đai.
- Truyền động khớp nối.
- Truyền động trực tiếp.
Mỗi phương án đều có ưu điểm riêng về khả năng truyền lực, độ ổn định và chi phí bảo trì, được lựa chọn tùy theo quy mô và công suất của từng dòng máy.

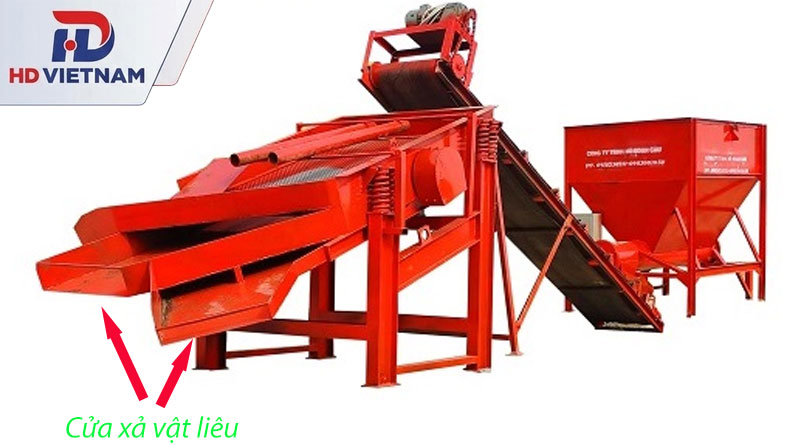

Cửa xả vật liệu
Sau khi được phân loại, vật liệu sẽ được đưa ra ngoài thông qua các cửa xả riêng biệt. Thiết kế này cho phép thu hồi đồng thời nhiều kích cỡ cát khác nhau, đáp ứng yêu cầu của từng công đoạn sản xuất.
Trong các dây chuyền nghiền cát nhân tạo, phần cát đạt tiêu chuẩn sẽ được vận chuyển đến khu vực chứa hoặc silo thành phẩm, trong khi các hạt quá cỡ được đưa trở lại máy nghiền để tiếp tục xử lý, góp phần tối ưu tỷ lệ thu hồi vật liệu.

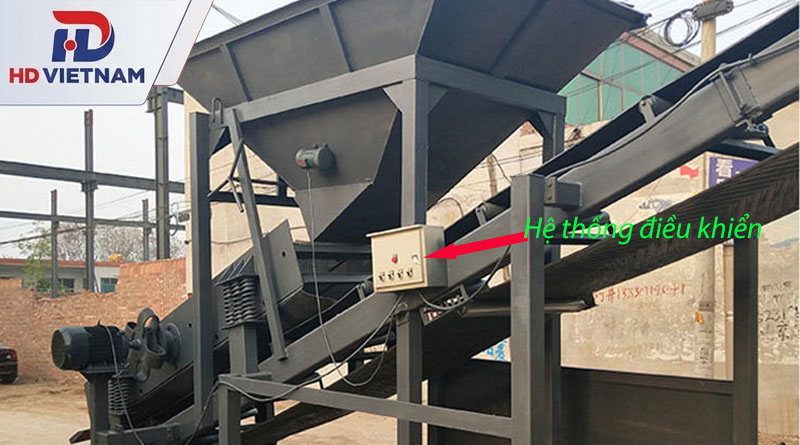

Hệ thống điều khiển
Các dòng máy sàng rung hiện đại thường được trang bị tủ điều khiển điện nhằm giám sát và điều chỉnh các thông số vận hành như tốc độ động cơ, tần số rung, lưu lượng cấp liệu hoặc chế độ làm việc.
Việc tích hợp hệ thống điều khiển giúp người vận hành dễ dàng theo dõi tình trạng thiết bị, phát hiện sớm các dấu hiệu bất thường, nâng cao tính an toàn và đảm bảo máy luôn hoạt động với hiệu suất tối ưu.
Ưu điểm của máy sàng cát rung so với phương pháp truyền thống
| Tiêu chí | Máy sàng cát rung | Sàng cát thủ công |
| Năng suất làm việc | Xử lý từ 20–150 tấn/giờ (tương đương khoảng 15–100 m³/giờ, tùy model và loại vật liệu), đáp ứng sản xuất liên tục trong các dây chuyền công nghiệp. | Chỉ đạt khoảng 0,3–1 tấn/giờ/người, phụ thuộc hoàn toàn vào sức lao động và khó đáp ứng các công trình có khối lượng lớn. |
| Hiệu quả phân loại | Phân loại chính xác theo kích thước lưới sàng, có thể sử dụng 1–3 tầng hoặc nhiều tầng sàng để thu được nhiều cỡ hạt trong cùng một chu trình. | Kích thước hạt không đồng đều, khó kiểm soát chất lượng và gần như không thể phân loại nhiều cấp hạt cùng lúc. |
| Khả năng loại bỏ tạp chất | Loại bỏ hiệu quả đá, sỏi, đất cục, rễ cây, nilon và các tạp chất khác, tạo nguồn cát sạch đáp ứng tiêu chuẩn sản xuất bê tông, vữa khô, keo dán gạch và cát nhân tạo. | Hiệu quả làm sạch thấp, nhiều tạp chất vẫn còn lẫn trong cát, ảnh hưởng đến chất lượng vật liệu và tuổi thọ công trình. |
| Năng suất ổn định | Hoạt động liên tục trong nhiều giờ với hiệu suất ổn định, không bị ảnh hưởng bởi cường độ lao động hay điều kiện thời tiết. | Năng suất giảm nhanh khi người lao động mệt mỏi, phụ thuộc nhiều vào số lượng nhân công và điều kiện làm việc. |
| Tiết kiệm chi phí vận hành | Giảm đáng kể chi phí nhân công nhờ tự động hóa, tiêu hao điện năng thấp và dễ tích hợp với băng tải, máy nghiền hoặc dây chuyền sản xuất tự động. | Chi phí thuê nhân công cao, phát sinh nhiều khoản quản lý lao động và khó tối ưu khi khối lượng công việc tăng. |
| Độ chính xác của thành phẩm | Kích thước cát đồng đều, tỷ lệ sai số thấp, đáp ứng các yêu cầu kỹ thuật trong xây dựng dân dụng, hạ tầng, bê tông thương phẩm và sản xuất vật liệu xây dựng. | Khó đảm bảo kích thước đồng nhất giữa các mẻ sàng, chất lượng cát không ổn định. |
| Độ bền thiết bị | Khung thép chịu lực, lưới sàng chống mài mòn, bộ gây rung và hệ thống giảm chấn được thiết kế chuyên dụng cho môi trường bụi, rung động và làm việc cường độ cao. | Không sử dụng thiết bị chuyên dụng nên phụ thuộc hoàn toàn vào dụng cụ thủ công, hiệu quả thấp và không phù hợp với sản xuất quy mô lớn. |
| Khả năng vận hành liên tục | Có thể vận hành 24/7 khi được bảo trì đúng quy trình, phù hợp với dây chuyền nghiền đá, sản xuất cát nhân tạo và khai thác khoáng sản. | Không thể làm việc liên tục trong thời gian dài do phụ thuộc vào sức người và thời gian nghỉ của công nhân. |
| Mức độ tự động hóa | Dễ dàng kết nối với máy cấp liệu, băng tải, máy nghiền, silo chứa và hệ thống điều khiển PLC để hình thành dây chuyền sản xuất khép kín. | Hoàn toàn thủ công, không thể tự động hóa và khó mở rộng quy mô sản xuất. |
| Hiệu quả đầu tư lâu dài | Chi phí đầu tư ban đầu cao hơn nhưng nhanh hoàn vốn nhờ năng suất lớn, giảm nhân công, tiết kiệm chi phí vận hành và nâng cao chất lượng thành phẩm. | Chi phí đầu tư ban đầu thấp nhưng chi phí vận hành dài hạn cao, hiệu quả kinh tế thấp khi sản lượng tăng. |
Ứng dụng của máy sàng cát rung trong các ngành công nghiệp

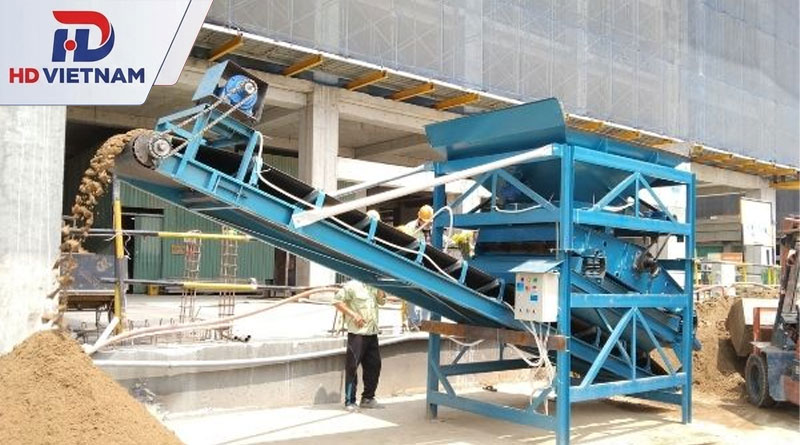

Ngành xây dựng

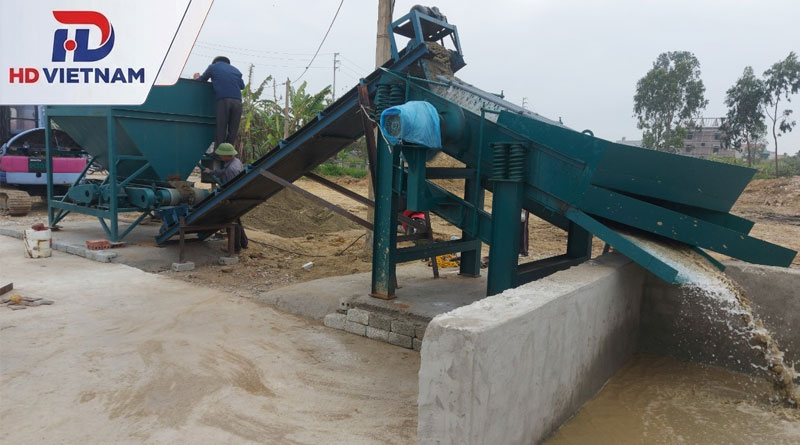

Ngành xây dựng là lĩnh vực sử dụng máy sàng cát rung phổ biến nhất hiện nay. Thiết bị được lắp đặt tại các bãi tập kết vật liệu, công trường xây dựng, trạm nghiền đá, trạm trộn bê tông thương phẩm và các dự án hạ tầng giao thông nhằm phân loại cát theo đúng tiêu chuẩn kỹ thuật trước khi đưa vào thi công.
Máy có khả năng loại bỏ nhanh các tạp chất như đá, sỏi, đất cục, rễ cây, rác hữu cơ và các hạt quá cỡ, giúp tạo ra nguồn cát sạch với kích thước đồng đều. Đối với cát xây tô, thiết bị giúp thu được hạt cát mịn, hạn chế lẫn sỏi và tạp chất, từ đó tăng độ bám dính, giúp bề mặt tường mịn đẹp và giảm nguy cơ nứt lớp vữa sau khi hoàn thiện. Với cát dùng để đổ bê tông, máy đảm bảo cấp phối hạt ổn định, góp phần nâng cao cường độ chịu lực, độ bền và tuổi thọ của kết cấu bê tông.
Ngoài ra, trong các dây chuyền sản xuất cát nhân tạo, máy sàng rung còn đảm nhận nhiệm vụ phân loại cát sau công đoạn nghiền VSI. Những hạt chưa đạt kích thước sẽ được tuần hoàn trở lại máy nghiền đá để tiếp tục xử lý, trong khi cát đạt tiêu chuẩn được chuyển sang kho thành phẩm hoặc đưa trực tiếp đến các trạm trộn bê tông.
Trong sản xuất vật liệu xây dựng
Đối với ngành sản xuất vật liệu xây dựng, máy sàng cát rung đóng vai trò quan trọng trong việc kiểm soát chất lượng nguyên liệu đầu vào. Thiết bị được sử dụng phổ biến trong các dây chuyền sản xuất gạch không nung, gạch block, gạch terrazzo, vữa khô trộn sẵn, keo dán gạch, keo chà ron và nhiều loại vật liệu xây dựng hiện đại khác.
Sau khi cát được sấy khô hoặc nghiền, máy sẽ tiến hành phân loại theo từng cấp hạt với độ chính xác cao. Các kích thước phổ biến như dưới 0,75 mm, 0,75–1,5 mm, 1,5–3 mm hoặc 3–5 mm đều có thể được tách riêng bằng hệ thống lưới sàng phù hợp. Điều này đặc biệt quan trọng đối với sản xuất vữa khô và keo dán gạch, bởi chỉ cần sai lệch nhỏ về kích thước hạt cũng có thể ảnh hưởng đến khả năng phối trộn, độ bám dính, cường độ nén và chất lượng thành phẩm.
Nhờ nguồn cát có độ đồng đều cao, doanh nghiệp dễ dàng kiểm soát tỷ lệ phối liệu, giảm hao hụt nguyên liệu, nâng cao chất lượng sản phẩm và đáp ứng các tiêu chuẩn kỹ thuật trong xây dựng hiện đại.

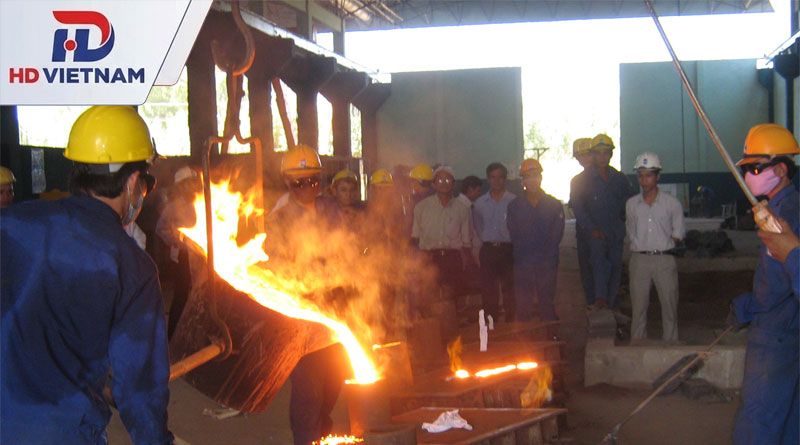

Ngành đúc kim loại
Máy sàng cát rung được sử dụng để làm sạch, phân loại và tái chế cát đúc sau quá trình sản xuất khuôn. Sau mỗi chu kỳ đúc, cát thường lẫn xỉ kim loại, bụi mịn, mảnh khuôn vỡ hoặc các tạp chất khác. Máy sàng rung giúp loại bỏ hiệu quả các thành phần không đạt yêu cầu, đồng thời phân loại lại kích thước hạt cát để tái sử dụng trong các mẻ đúc tiếp theo.
Việc tái chế cát đúc không chỉ giúp doanh nghiệp giảm đáng kể chi phí mua nguyên liệu mới mà còn hạn chế lượng chất thải công nghiệp phát sinh, góp phần bảo vệ môi trường và nâng cao hiệu quả sản xuất. Bên cạnh đó, việc sử dụng cát đúc có kích thước đồng đều còn giúp cải thiện chất lượng bề mặt vật đúc, giảm khuyết tật và nâng cao độ chính xác của sản phẩm cơ khí.

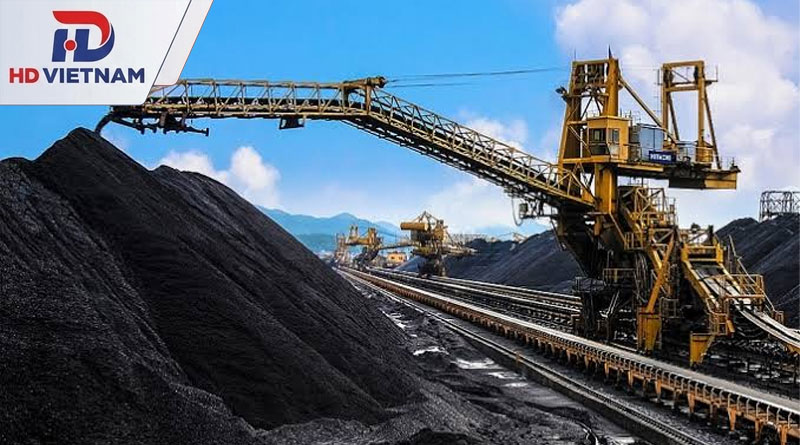

Khai thác khoáng sản và chế biến quặng
Máy sàng cát rung là thiết bị không thể thiếu trong các dây chuyền khai thác khoáng sản và tuyển quặng. Sau công đoạn nghiền hoặc khai thác, thiết bị sẽ tiến hành phân loại vật liệu theo từng kích thước nhằm đáp ứng yêu cầu của các công đoạn tuyển rửa, nghiền tiếp hoặc chế biến sâu.
Máy có thể xử lý hiệu quả nhiều loại vật liệu như quặng kim loại, than đá, đá dăm, sỏi, cát thạch anh, đá vôi nghiền, quặng mangan, quặng sắt và các loại khoáng sản nhẹ. Khả năng làm việc liên tục với công suất lớn giúp nâng cao tỷ lệ thu hồi khoáng sản, giảm thất thoát nguyên liệu và tối ưu hiệu quả khai thác.
Đối với các dây chuyền nghiền đá sản xuất cát nhân tạo, máy sàng rung còn đảm nhiệm chức năng phân loại nhiều cấp vật liệu cùng lúc, góp phần hình thành quy trình sản xuất khép kín và nâng cao năng suất toàn hệ thống.
Các ứng dụng công nghiệp khác
Ngoài những lĩnh vực trên, máy sàng cát rung còn được ứng dụng trong nhiều ngành công nghiệp khác cần phân loại vật liệu dạng hạt với độ chính xác cao.
Thiết bị được sử dụng để sàng lọc sỏi mịn, cát thạch anh, vật liệu chịu lửa, nguyên liệu gốm sứ, vật liệu tái chế xây dựng, tro xỉ, cốt liệu mịn và nhiều loại vật liệu vô cơ khác. Trong một số dây chuyền xử lý chất thải xây dựng, máy còn giúp tách cát khỏi bê tông vụn, xà bần và các vật liệu tái chế nhằm tận dụng tối đa nguồn nguyên liệu.
Nhờ kết cấu chắc chắn, khả năng làm việc liên tục, dễ tích hợp với băng tải, máy nghiền, máy cấp liệu và hệ thống điều khiển tự động, máy sàng cát rung ngày càng trở thành thiết bị quan trọng trong các nhà máy sản xuất vật liệu, khai thác khoáng sản và dây chuyền công nghiệp hiện đại. Việc đầu tư đúng dòng máy phù hợp không chỉ giúp doanh nghiệp nâng cao năng suất mà còn đảm bảo chất lượng vật liệu đầu ra, giảm chi phí vận hành và gia tăng hiệu quả kinh tế trong dài hạn.
Trên đây là toàn bộ thông tin về cấu tạo, ưu điểm và ứng dụng của máy sàng cát rung. Để hệ thống sàng rung cát này vận hành liên tục dưới lực rung cực lớn, việc lựa chọn và bảo dưỡng vòng bi (bạc đạn) chuyên dụng cho trục lệch tâm là yếu tố quyết định độ bền của máy.
HD VIETNAM hy vọng những thông tin trên sẽ giúp ích cho bạn trong quá trình vận hành thiết bị. Nếu bạn đang cần tìm kiếm các dòng vòng bi, bạc đạn chịu lực, chống rung chuyên dụng cho máy sàng cát hoặc máy móc công nghiệp khác, hãy liên hệ ngay với HD VIETNAM qua hotline 08 5256 5256 hoặc truy cập website hdaga.vn để được tư vấn dòng sản phẩm phù hợp nhất.
