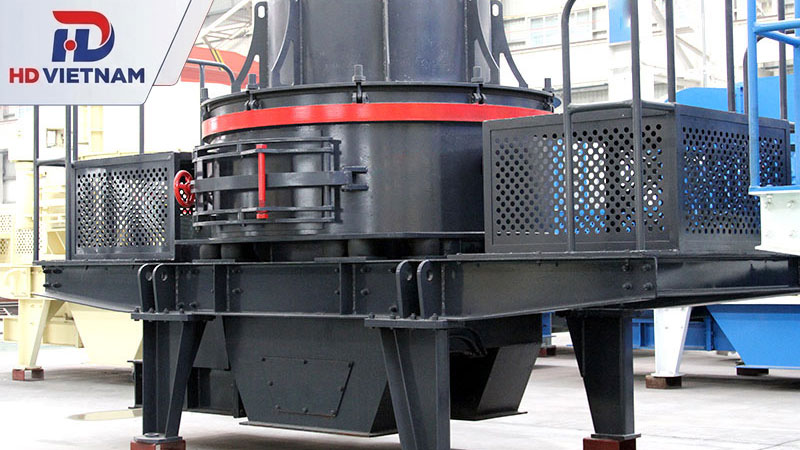

Máy nghiền cát VSI (Vertical Shaft Impactor), còn được gọi là máy nghiền xung kích ly tâm hay máy nghiền cát trục đứng, là thiết bị giữ vai trò trung tâm trong các dây chuyền sản xuất cát nhân tạo hiện đại. Đây là một trong nhiều dòng máy nghiền đá được ứng dụng phổ biến hiện nay, bên cạnh máy nghiền hàm, máy nghiền côn và máy nghiền búa.
Vậy nên máy nghiền cát VSI ngày càng được nhiều doanh nghiệp khai thác khoáng sản, sản xuất vật liệu xây dựng và các trạm nghiền đá lựa chọn đầu tư. Dưới đây, HD VIETNAM sẽ cùng bạn tìm hiểu chi tiết về cấu tạo, nguyên lý hoạt động, ưu điểm nổi bật và ứng dụng của máy nghiền cát VSI.

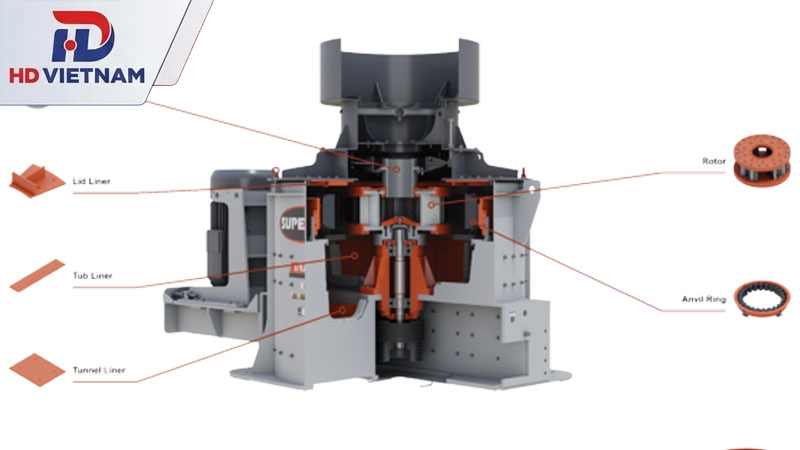

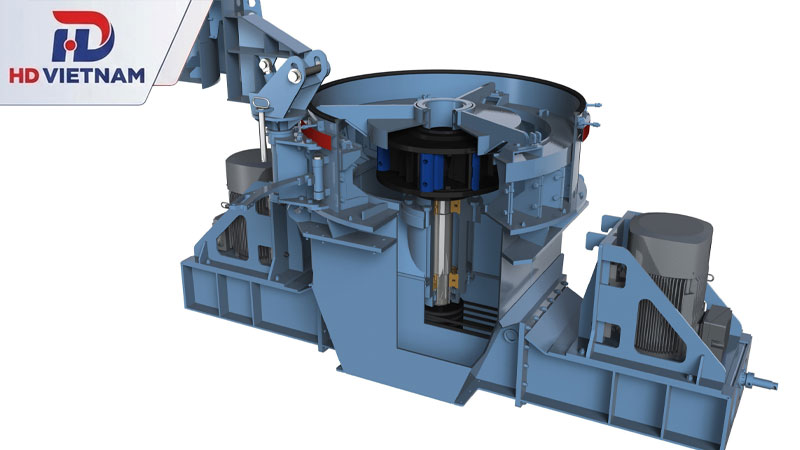

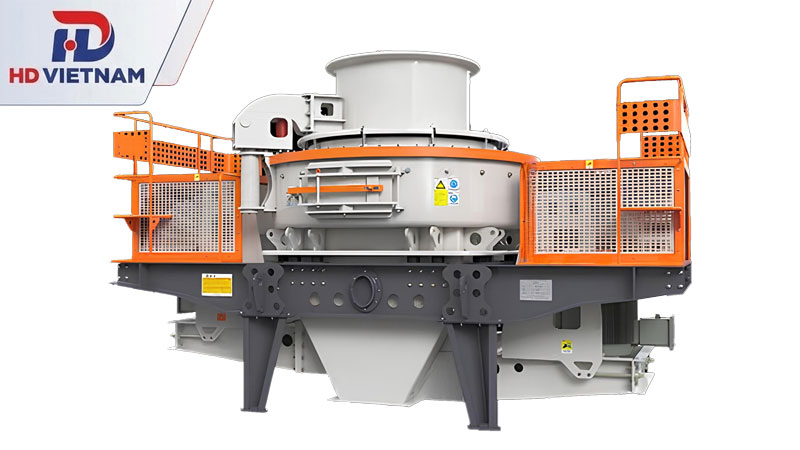

Cấu tạo chi tiết của máy nghiền cát VSI
Máy nghiền cát VSI (Vertical Shaft Impactor) được thiết kế theo dạng trục đứng, vận hành dựa trên nguyên lý nghiền va đập tốc độ cao. Toàn bộ kết cấu của máy được tối ưu nhằm tạo ra lực ly tâm lớn, giúp vật liệu tự va chạm với nhau hoặc va chạm với lớp lót trong buồng nghiền để tạo thành cát nhân tạo có chất lượng cao. Mỗi bộ phận trong máy đều đảm nhiệm một chức năng riêng, phối hợp chặt chẽ để đảm bảo quá trình nghiền diễn ra liên tục, ổn định và đạt hiệu suất tối ưu.
Dưới đây là cấu tạo chi tiết của máy nghiền cát VSI và vai trò của từng bộ phận.

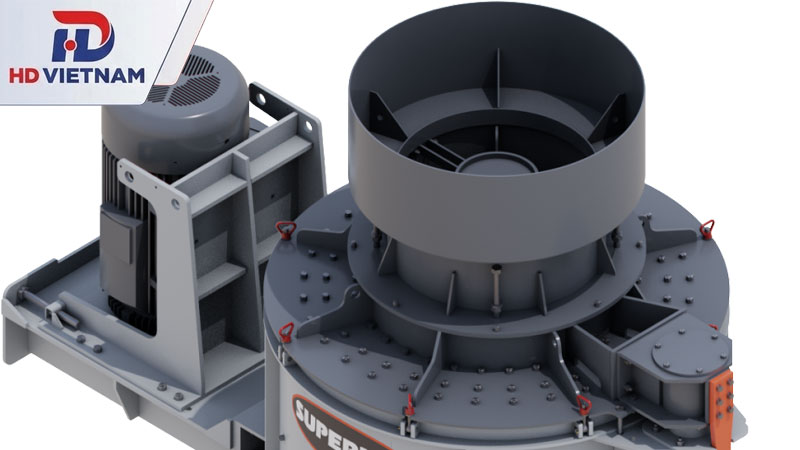

Phễu cấp liệu (Feed Hopper)
Phễu cấp liệu là vị trí đầu tiên tiếp nhận nguyên liệu từ băng tải hoặc hệ thống cấp liệu rung trước khi đưa vào máy nghiền.
Bộ phận này thường được chế tạo từ thép chịu mài mòn cao với kết cấu hình phễu hoặc hình lăng trụ ngược nhằm đảm bảo vật liệu được phân phối đều vào trung tâm máy. Tại cửa cấp liệu thường được gia cố bằng các tấm lót chống mài mòn để hạn chế hư hỏng do đá có kích thước lớn rơi trực tiếp xuống.
Một phễu cấp liệu được thiết kế hợp lý sẽ mang lại nhiều lợi ích như:
- Đảm bảo dòng vật liệu cấp vào ổn định.
- Hạn chế hiện tượng tắc nghẽn.
- Giảm tải đột ngột cho rotor.
- Nâng cao năng suất và tuổi thọ của thiết bị.
Bộ phân phối liệu
Ngay bên dưới phễu cấp liệu là bộ phân phối liệu – chi tiết đóng vai trò điều hướng vật liệu trước khi đi vào rotor.
Nhiệm vụ chính của bộ phận này là chia vật liệu thành hai dòng khác nhau:
- Một phần đi trực tiếp vào tâm rotor để được tăng tốc và bắn ra với vận tốc rất lớn.
- Phần còn lại đi vào buồng nghiền, tạo thành lớp vật liệu đệm hoặc “màn vật liệu” để tiếp nhận các hạt đá được rotor phóng ra.
Cách phân phối này giúp máy có thể vận hành linh hoạt theo hai chế độ:
- Đá va đá (Rock on Rock): Vật liệu va chạm trực tiếp với nhau, tạo cát có hình dạng đẹp và giảm hao mòn linh kiện.
- Đá va thép (Rock on Steel): Vật liệu va đập vào các tấm lót chống mài mòn, phù hợp khi cần tăng tỷ lệ nghiền hoặc xử lý vật liệu có đặc tính riêng.
Rotor (Bánh công tác)
Rotor được xem là “trái tim” của máy nghiền cát VSI, quyết định trực tiếp đến hiệu quả nghiền và chất lượng cát thành phẩm.
Rotor có dạng hình trụ rỗng, được chế tạo bằng thép hợp kim chịu lực và chịu mài mòn cao. Khi máy hoạt động, rotor quay với tốc độ rất lớn, có thể đạt từ khoảng 1.000 đến hơn 2.500 vòng/phút tùy từng model.
Sau khi vật liệu đi vào tâm rotor, lực ly tâm sẽ gia tốc các viên đá lên vận tốc khoảng 45–90 m/s, sau đó bắn chúng ra ngoài với động năng rất lớn để tạo ra các va chạm mạnh trong buồng nghiền.
Rotor chất lượng cao mang lại nhiều ưu điểm:
- Gia tăng tỷ lệ tạo cát.
- Cải thiện hình dạng hạt.
- Duy trì năng suất ổn định.
- Giảm rung động trong quá trình vận hành.
Khối chống mài mòn và cánh dẫn liệu
Tại các cửa xả của rotor thường được lắp đặt các khối chống mài mòn và cánh dẫn liệu bằng hợp kim chịu mài mòn đặc biệt.
Đây là những chi tiết chịu tác động trực tiếp từ dòng vật liệu tốc độ cao nên được thiết kế để dễ dàng tháo lắp và thay thế khi cần.
Vai trò của bộ phận này gồm:
- Bảo vệ rotor khỏi mài mòn.
- Dẫn hướng vật liệu ra đúng quỹ đạo thiết kế.
- Duy trì hiệu suất nghiền ổn định.
- Giảm chi phí sửa chữa lớn.

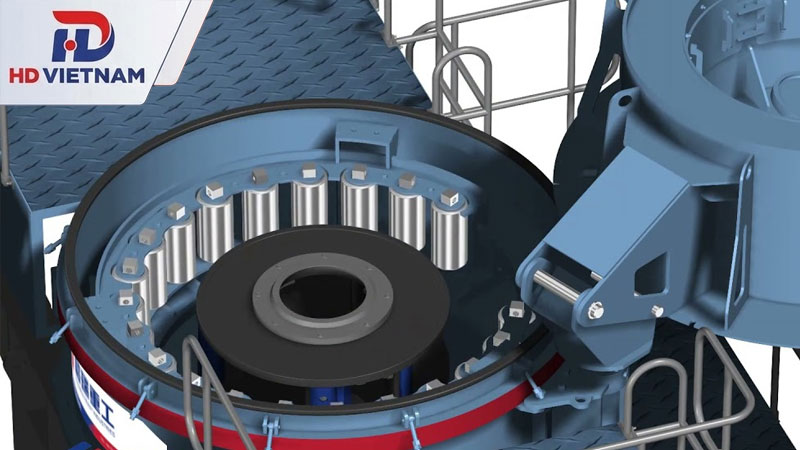

Buồng nghiền xoáy
Buồng nghiền là nơi diễn ra toàn bộ quá trình nghiền và tạo hình vật liệu.
Buồng nghiền thường có kết cấu hình trụ hoặc hình vành khuyên bao quanh rotor. Bên trong được lắp các tấm lót chống mài mòn hoặc để vật liệu tự hình thành lớp lót bảo vệ.
Khi rotor phóng đá ra ngoài, các hạt vật liệu sẽ:
- Va đập vào nhau với tốc độ cao.
- Va chạm với lớp vật liệu bảo vệ.
- Tiếp tục bật ngược trở lại và xảy ra nhiều lần va đập liên tiếp.
Quá trình nghiền nhiều cấp này giúp đá được phá vỡ theo các mặt nứt tự nhiên thay vì bị ép gãy như các dòng máy nghiền thông thường. Nhờ đó, cát thành phẩm có hình dạng gần lập phương, bề mặt nhẵn và ít hạt thoi dẹt.
Hệ thống cấp liệu trung tâm
Ống cấp liệu trung tâm là đường dẫn đưa nguyên liệu trực tiếp vào tâm rotor.
Bộ phận này được thiết kế để:
- Giảm ma sát.
- Hạn chế bám dính vật liệu.
- Giữ dòng cấp liệu ổn định.
- Phân phối đều nguyên liệu vào bánh công tác.
Đối với nhiều dòng máy hiện đại, lưu lượng cấp liệu còn có thể điều chỉnh nhằm tối ưu công suất và chất lượng sản phẩm đầu ra.
Cụm trục chính và ổ trục
Cụm trục chính có nhiệm vụ truyền mô-men xoắn từ động cơ đến rotor, đồng thời chịu toàn bộ tải trọng trong quá trình máy vận hành.
Cấu tạo cụm trục gồm:
- Trục chính.
- Gối đỡ.
- Vòng bi.
- Ổ trục.
- Đế ổ trục.
Các vòng bi thường sử dụng loại chịu tải trọng lớn và tốc độ cao, kết hợp hệ thống bôi trơn tự động để giảm ma sát và kéo dài tuổi thọ thiết bị.
Đây là bộ phận quyết định đến độ ổn định, độ rung và tuổi thọ chung của máy nghiền.
Hệ thống truyền động
Hệ thống truyền động cung cấp toàn bộ năng lượng cho máy hoạt động.
Tùy từng model, máy nghiền VSI có thể sử dụng:
- Động cơ điện đơn.
- Động cơ điện kép.
- Bộ truyền đai chữ V.
- Puly truyền động.
- Khớp nối cơ khí.
Việc lựa chọn công suất động cơ phù hợp giúp rotor đạt tốc độ thiết kế, đảm bảo hiệu quả nghiền cao nhưng vẫn tiết kiệm điện năng.
Nhiều dòng máy hiện nay còn được tích hợp biến tần để điều chỉnh tốc độ quay linh hoạt theo từng loại vật liệu.
Hệ thống bôi trơn
Trong điều kiện làm việc liên tục với tốc độ cao, hệ thống bôi trơn giữ vai trò đặc biệt quan trọng.
Máy nghiền cát VSI thường sử dụng hệ thống bôi trơn tuần hoàn hoặc bôi trơn tập trung nhằm cung cấp dầu hoặc mỡ đến các vị trí như:
- Ổ trục.
- Vòng bi.
- Trục chính.
- Bộ truyền động.
Hệ thống này giúp:
- Giảm ma sát.
- Hạn chế sinh nhiệt.
- Kéo dài tuổi thọ vòng bi.
- Giảm nguy cơ hỏng hóc do thiếu dầu bôi trơn.

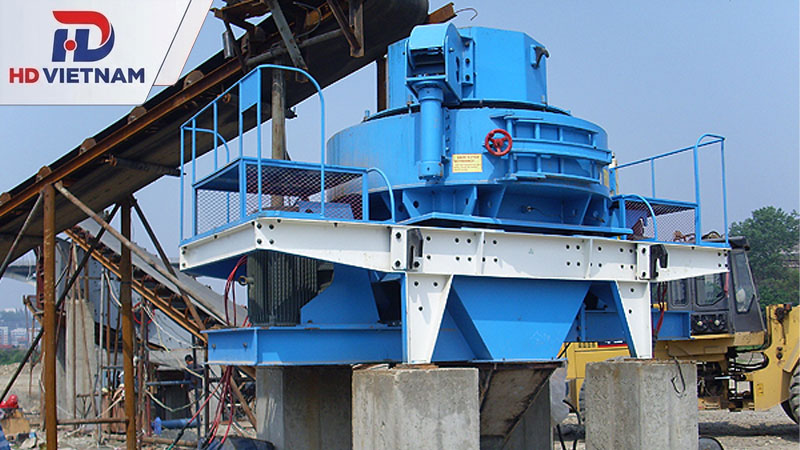

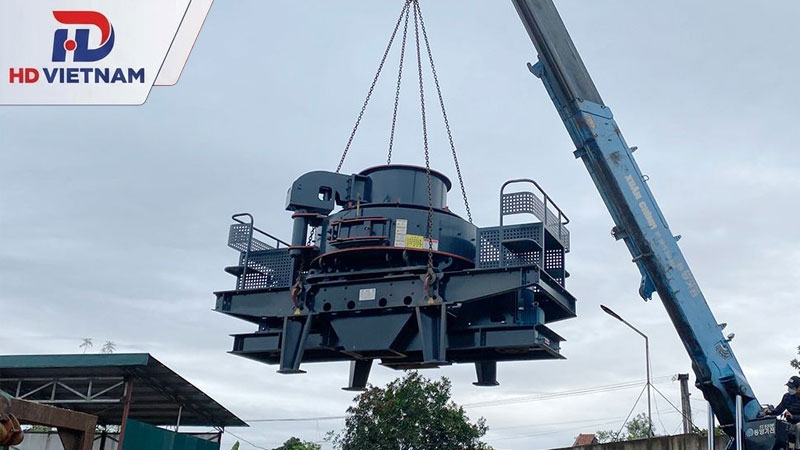

Khung máy và bệ đỡ
Khung máy là kết cấu chịu lực chính, được chế tạo từ thép cường độ cao hoặc thép đúc nguyên khối.
Bệ đỡ có nhiệm vụ:
- Giữ toàn bộ thiết bị ổn định.
- Hấp thụ rung động.
- Phân bố tải trọng xuống nền móng.
- Đảm bảo máy vận hành an toàn trong thời gian dài.

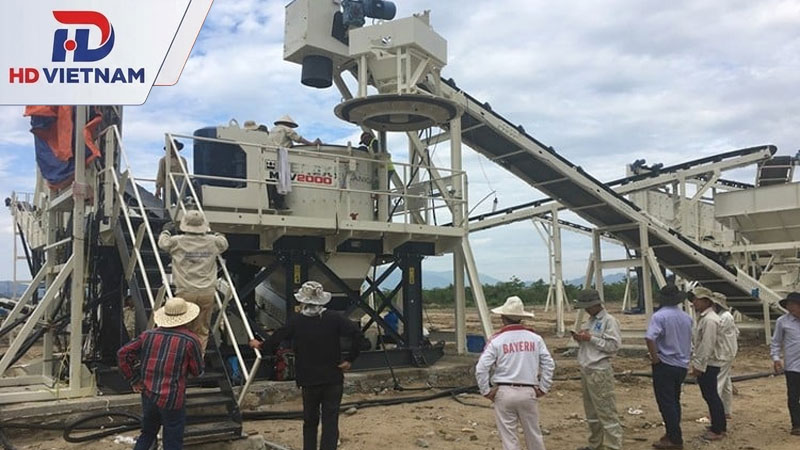

Đối với các trạm nghiền cố định, khung máy thường được lắp trên nền bê tông cốt thép. Trong khi đó, các trạm nghiền di động sẽ sử dụng khung thép tích hợp trên xe hoặc chassis chuyên dụng.
Hệ thống điều khiển và giám sát
Các dòng máy nghiền cát VSI hiện đại được trang bị hệ thống điều khiển tự động nhằm nâng cao độ an toàn và tối ưu hiệu suất vận hành.
Hệ thống có thể tích hợp nhiều chức năng như:
- Giám sát tốc độ rotor.
- Theo dõi nhiệt độ ổ trục.
- Cảnh báo rung động bất thường.
- Bảo vệ quá tải.
- Điều khiển lưu lượng cấp liệu.
- Hiển thị thông số vận hành theo thời gian thực.
Nhờ khả năng giám sát liên tục, người vận hành có thể phát hiện sớm các dấu hiệu bất thường, giảm thời gian dừng máy và hạn chế chi phí sửa chữa.

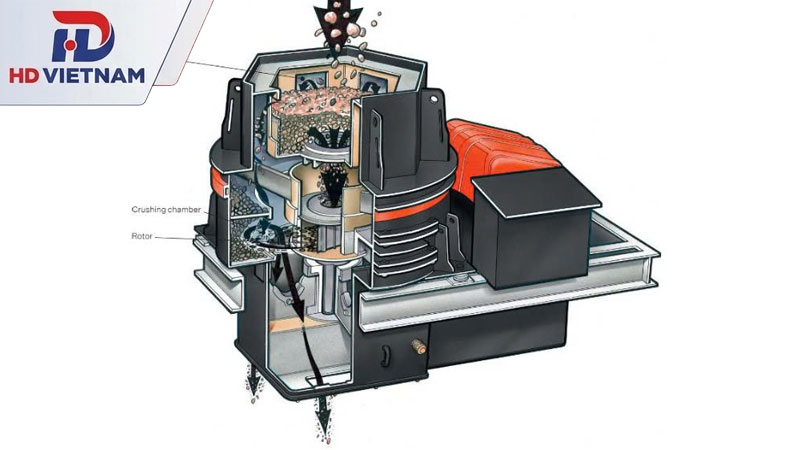

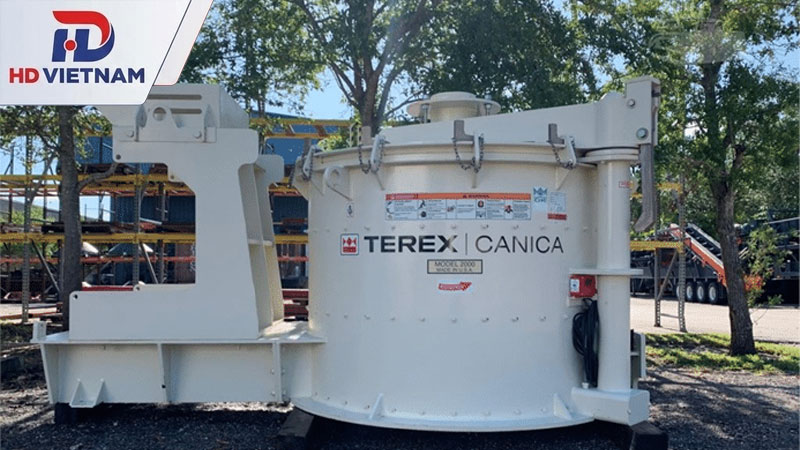

Nguyên lý hoạt động của máy nghiền VSI
Máy nghiền cát VSI hoạt động theo nguyên lý nghiền tự sinh (Autogenous Crushing), tức là tận dụng chính các viên đá làm vật liệu nghiền thay vì phụ thuộc hoàn toàn vào bề mặt kim loại như máy nghiền búa hay máy nghiền côn. Khi rotor quay ở tốc độ rất cao, vật liệu được gia tốc và tạo ra lực va đập cực lớn, từ đó phá vỡ cấu trúc đá thành các hạt cát có kích thước đồng đều, hình khối đẹp và ít hạt dẹt.
Tùy theo yêu cầu về sản phẩm đầu ra và đặc tính nguyên liệu, máy nghiền cát VSI có thể vận hành theo 2 nguyên lý nghiền chính dưới đây:
1. Nguyên lý “Đá va đá” (Rock on Rock)
Đây là chế độ nghiền được sử dụng phổ biến nhất trong sản xuất cát nhân tạo chất lượng cao.
Quy trình hoạt động diễn ra như sau:
- Đá sau khi được cấp vào phễu sẽ đi qua bộ phân phối liệu và rơi vào tâm rotor.
- Rotor quay với tốc độ khoảng 45 – 85 m/s (tùy model), gia tốc vật liệu và phóng chúng ra ngoài bằng lực ly tâm.
- Các hạt đá tốc độ cao va chạm trực tiếp với dòng đá đang rơi hoặc lớp đá đệm trong buồng nghiền.
- Sau nhiều lần va đập, ma sát và tự nghiền lẫn nhau, vật liệu được phá vỡ thành các hạt cát đạt kích thước yêu cầu trước khi thoát ra cửa xả.
Ưu điểm của nguyên lý đá va đá:
- Tạo hạt cát có hình khối gần tròn, bề mặt đẹp.
- Giảm đáng kể tỷ lệ hạt thoi dẹt và hạt dài.
- Hạn chế hao mòn chi tiết kim loại nhờ vật liệu tự tạo lớp lót bảo vệ trong buồng nghiền.
- Tiết kiệm chi phí thay thế dao nghiền, tấm lót và vật tư tiêu hao.
- Phù hợp sản xuất cát nhân tạo cho bê tông thương phẩm, bê tông cường độ cao, bê tông nhựa Asphalt và các công trình yêu cầu chất lượng cốt liệu nghiêm ngặt.
2. Nguyên lý “Đá va thép” (Rock on Steel)
Ở chế độ này, vật liệu sau khi được rotor tăng tốc sẽ không chỉ va chạm với các hạt đá khác mà còn tác động trực tiếp lên các tấm lót hoặc bề mặt chịu mài mòn bên trong buồng nghiền.
Cơ chế hoạt động:
- Đá được cấp vào rotor và tăng tốc bằng lực ly tâm.
- Vật liệu được bắn vào các tấm phản kích hoặc bề mặt chịu mài mòn của buồng nghiền.
- Sau va đập đầu tiên, vật liệu tiếp tục va chạm với các hạt đá khác trước khi được nghiền nhỏ và đi ra cửa xả.
Ưu điểm của nguyên lý đá va thép:
- Tăng tỷ lệ nghiền đối với vật liệu có độ cứng trung bình hoặc yêu cầu nghiền mịn.
- Cho năng suất lớn khi xử lý đá có kích thước đầu vào lớn.
- Dễ điều chỉnh cấp phối sản phẩm theo nhu cầu sản xuất.
Tuy nhiên, do vật liệu va đập trực tiếp vào bề mặt kim loại nên mức độ hao mòn các chi tiết chống mài mòn sẽ cao hơn so với chế độ đá va đá, kéo theo chi phí bảo trì và thay thế vật tư lớn hơn.
Quá trình nghiền diễn ra như thế nào?
Toàn bộ chu trình nghiền trong máy VSI được thực hiện liên tục theo các bước sau:
- Vật liệu được cấp đều vào phễu cấp liệu.
- Bộ phân phối liệu dẫn đá vào tâm rotor.
- Rotor quay tốc độ cao tạo lực ly tâm mạnh, gia tốc vật liệu.
- Đá được phóng ra buồng nghiền với vận tốc lớn.
- Vật liệu va chạm theo nguyên lý đá va đá hoặc đá va thép, tạo ra nhiều lần nghiền liên tiếp.
- Hạt đạt kích thước yêu cầu đi qua cửa xả và chuyển sang hệ thống sàng phân loại; phần chưa đạt sẽ quay trở lại nghiền tiếp trong mạch kín.
Nhờ cơ chế tự nghiền nhiều cấp, máy nghiền cát VSI tạo ra sản phẩm có kích thước đồng đều, cấp phối ổn định, hàm lượng hạt mịn được kiểm soát tốt và hình dạng hạt gần tương đương cát tự nhiên, đáp ứng các tiêu chuẩn sử dụng trong sản xuất bê tông, vật liệu xây dựng và nhiều ngành công nghiệp khác.

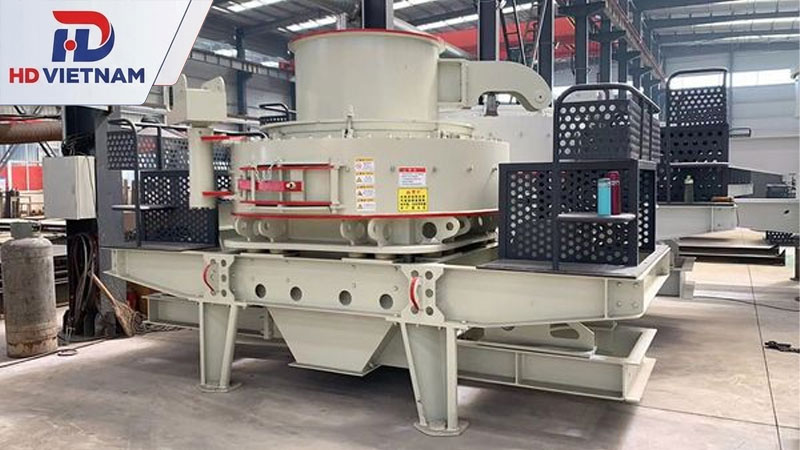

Ưu điểm của máy nghiền cát VSI
Tạo cát thành phẩm có chất lượng cao
Ưu điểm nổi bật nhất của máy nghiền cát VSI là khả năng tạo ra cát nhân tạo có hình dạng hạt đẹp, cấp phối đồng đều và đáp ứng các tiêu chuẩn kỹ thuật trong xây dựng.
- Hạt cát có biên dạng gần tròn, giảm tỷ lệ hạt thoi dẹt.
- Phân bố kích thước hạt ổn định, dễ kiểm soát module độ lớn (FM).
- Hàm lượng hạt mịn và bụi thấp, phù hợp sản xuất bê tông thương phẩm, bê tông nhựa Asphalt, gạch không nung và cấu kiện bê tông đúc sẵn.
- Có thể đồng thời thực hiện chức năng nghiền mịn và chỉnh hình đá.
Hiệu suất nghiền lớn, năng suất ổn định
Nhờ rotor quay với tốc độ rất cao, vật liệu được gia tốc mạnh trước khi va đập trong buồng nghiền, giúp tăng hiệu quả phá vỡ vật liệu và nâng cao năng suất.
- Công suất xử lý từ vài chục đến hàng trăm tấn mỗi giờ, tùy model.
- Làm việc liên tục trong thời gian dài với độ ổn định cao.
- Phù hợp cho các dây chuyền nghiền đá quy mô vừa và lớn.
Tiết kiệm chi phí vật tư tiêu hao
Khác với các dòng máy nghiền truyền thống sử dụng nhiều bề mặt kim loại để nghiền vật liệu, VSI áp dụng nguyên lý đá tự nghiền đá, giúp giảm đáng kể mức độ mài mòn.
- Tuổi thọ dao nghiền, tấm lót và chi tiết chống mài mòn cao hơn.
- Giảm tần suất thay thế vật tư.
- Tiết kiệm đáng kể chi phí bảo trì và chi phí vận hành trong suốt vòng đời thiết bị.
Tiêu hao điện năng thấp
Cấu tạo tối ưu cùng nguyên lý nghiền tự sinh giúp máy tận dụng hiệu quả động năng của vật liệu.
- Hiệu suất sử dụng năng lượng cao.
- Giảm điện năng tiêu thụ trên mỗi tấn sản phẩm.
- Góp phần hạ giá thành sản xuất cát nhân tạo.
Xử lý được nhiều loại vật liệu khác nhau
Máy nghiền cát VSI có khả năng nghiền và chỉnh hình nhiều loại nguyên liệu với độ cứng khác nhau như:
- Đá granite.
- Đá bazan.
- Đá vôi.
- Cuội sỏi sông.
- Đá cát kết.
- Quặng kim loại và khoáng sản phi kim.
Nhờ khả năng thích ứng cao, thiết bị được ứng dụng rộng rãi trong khai thác mỏ, sản xuất vật liệu xây dựng và chế biến khoáng sản.
Điều chỉnh linh hoạt kích thước sản phẩm
Máy cho phép thay đổi chế độ cấp liệu, tốc độ rotor hoặc cấu hình buồng nghiền để điều chỉnh cấp phối sản phẩm.
- Chủ động kiểm soát tỷ lệ cát thành phẩm.
- Dễ dàng đáp ứng nhiều yêu cầu kỹ thuật khác nhau.
- Phù hợp với nhiều loại dây chuyền nghiền và mục đích sử dụng.
Hoạt động ổn định, bảo trì thuận tiện
Các dòng máy VSI hiện đại đều được thiết kế với kết cấu chắc chắn, hệ thống bôi trơn tập trung và nhiều tính năng hỗ trợ bảo dưỡng.
- Rotor và trục chính có độ cân bằng cao, giảm rung lắc khi vận hành.
- Hệ thống bôi trơn tự động giúp kéo dài tuổi thọ vòng bi.
- Cửa kiểm tra lớn, thuận tiện cho việc thay thế chi tiết hao mòn.
- Một số model còn được tích hợp cảm biến cảnh báo rung, nhiệt độ ổ trục và hệ thống bảo vệ quá tải.
Góp phần bảo vệ môi trường
So với nhiều công nghệ nghiền truyền thống, máy nghiền cát VSI có khả năng giảm phát sinh bụi và tiếng ồn nhờ buồng nghiền kín cùng hệ thống tuần hoàn khí.
- Hạn chế phát tán bụi trong quá trình sản xuất.
- Giảm khai thác cát tự nhiên, góp phần bảo vệ tài nguyên sông ngòi.
- Thúc đẩy sử dụng cát nhân tạo trong các công trình xây dựng theo định hướng phát triển bền vững.
