Thu hoạch lúa và các loại cây ngũ cốc bằng phương pháp thủ công thường mất nhiều thời gian, nhân công và khó kiểm soát tiến độ khi vào vụ. Máy gặt đập liên hợp ra đời nhằm tích hợp nhiều công đoạn như cắt, đập, tách và làm sạch hạt trên cùng một thiết bị, giúp quá trình thu hoạch diễn ra nhanh chóng và liền mạch hơn.
Vậy máy gặt đập liên hợp là gì, gồm những bộ phận nào và hoạt động theo nguyên lý ra sao? Cùng HD VIETNAM khám phá qua nội dung dưới đây.

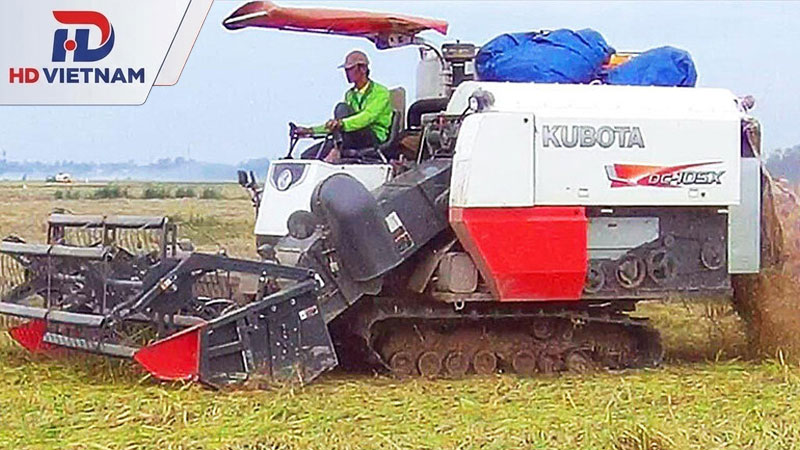

Giới thiệu về máy gặt đập liên hợp
Máy gặt đập liên hợp là thiết bị nông nghiệp tích hợp nhiều công đoạn thu hoạch trên cùng một máy, gồm cắt, thu gom, đập tách hạt, phân ly, làm sạch, chứa và xả hạt. Nhờ cơ chế làm việc liên tục, máy có thể hoàn thành nhiều khâu trong một lần di chuyển trên ruộng, giúp giảm thời gian và công sức so với phương pháp thu hoạch thủ công.
Máy thường được sử dụng để thu hoạch các loại cây như lúa, lúa mì, ngô, đại mạch, yến mạch và đậu tương. Tùy loại cây trồng và điều kiện ruộng, máy sẽ sử dụng bộ phận thu hoạch và thiết lập vận hành phù hợp.
Phân loại phổ biến
Dựa trên cấu tạo và cách vận hành, máy gặt đập liên hợp thường được chia thành:
- Máy truyền thống: Sử dụng tang trống và lõm để đập, sau đó thực hiện phân ly và làm sạch hạt.
- Máy rô-to: Dùng rô-to quay để thực hiện đập và phân ly, phù hợp với nhu cầu xử lý khối lượng nông sản lớn.
- Máy Hybrid: Kết hợp hệ thống đập truyền thống với cơ cấu phân ly bằng rô-to.
- Máy tự hành: Có động cơ và hệ thống truyền động riêng, tự di chuyển và thực hiện quá trình thu hoạch.
- Máy bánh xích: Sử dụng bánh xích, tăng khả năng bám và ổn định khi làm việc trên nền đất mềm, ẩm hoặc bùn.
- Máy chuyên dụng: Được thiết kế hoặc cấu hình phù hợp với từng loại cây trồng như lúa, ngô, lúa mì hoặc đậu tương.

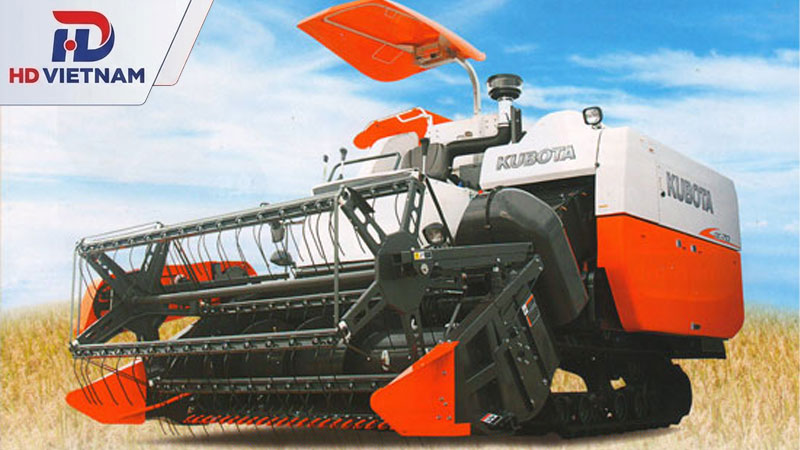

Cấu tạo của máy gặt đập liên hợp
- Bộ phận cắt và thu gom lúa
Đây là cụm tiếp xúc trực tiếp với cây lúa trên đồng ruộng, gồm mũi rẽ, bàn dao cắt và guồng gạt. Mũi rẽ giúp phân luồng cây lúa trước khi đưa vào khu vực thu hoạch. Bàn dao thực hiện việc cắt thân cây, trong khi guồng gạt hỗ trợ gom phần lúa đã cắt về phía hệ thống cấp liệu.
- Băng chuyền và hệ thống cấp liệu
Sau khi được cắt và thu gom, lúa được đưa vào băng chuyền tải để chuyển đến cụm đập. Bộ phận này giúp duy trì dòng nguyên liệu tương đối ổn định, hạn chế tình trạng cấp liệu không đều có thể ảnh hưởng đến quá trình xử lý bên trong máy.
- Hệ thống đập
Trống đập, máng trống và nắp trống đập là những bộ phận chính của cụm đập. Lúa sau khi được đưa vào sẽ đi qua khu vực này để tách hạt khỏi thân và các phần còn lại của cây. Ở những máy sử dụng thiết kế khác nhau, hệ thống đập có thể được bố trí theo kiểu tang trống truyền thống hoặc sử dụng rô-to.
- Hệ thống phân ly và làm sạch
Sau công đoạn đập, hỗn hợp gồm hạt, rơm và tạp chất cần tiếp tục được phân tách. Quạt thổi và sàng làm sạch phối hợp để loại bỏ phần nhẹ, bụi và tạp chất, giúp thu được lượng hạt sạch hơn trước khi đưa vào khu vực chứa.
- Hệ thống vận chuyển và xả thóc
Trục xoắn tải thóc/lúa có nhiệm vụ vận chuyển hạt sau khi được làm sạch đến vị trí chứa hoặc đưa ra ngoài máy. Bộ phận này giúp quá trình thu hoạch được thực hiện liên tục, hạn chế phải dừng máy để lấy thóc thủ công.
- Động cơ và hệ thống truyền động
Động cơ là nguồn cung cấp năng lượng cho toàn bộ máy. Công suất từ động cơ được truyền đến các cụm làm việc thông qua hệ thống truyền động. Hộp số di động hỗ trợ điều khiển chuyển động của máy, giúp thiết bị có thể di chuyển và làm việc trên đồng ruộng.
Các trục truyền động và trục quay trong hệ thống đập, phân ly thường sử dụng vòng bi cầu để đảm bảo chuyển động quay ổn định, hạn chế ma sát và duy trì độ chính xác khi máy vận hành liên tục trong mùa vụ.
- Hệ thống di động
Hệ thống di động đảm nhiệm khả năng di chuyển của máy trong quá trình thu hoạch. Tùy thiết kế, máy có thể sử dụng bánh xe hoặc bánh xích. Với những khu vực ruộng mềm, ẩm hoặc lầy, cấu hình bánh xích có ưu thế về khả năng bám và độ ổn định khi di chuyển.
Trục bánh xe hoặc bánh xích cần được cố định bằng gối đỡ phù hợp để hạn chế rung lắc, đảm bảo độ bền khi máy vận hành trên nền ruộng gồ ghề trong thời gian dài.
- Hộp điều khiển
Hộp điều khiển cắt gặt và các cơ cấu điều khiển liên quan giúp người vận hành kiểm soát hoạt động của máy. Thông qua hệ thống này, người sử dụng có thể điều chỉnh các chức năng cần thiết trong quá trình cắt và thu hoạch theo điều kiện thực tế.
Nguyên lý hoạt động của máy gặt đập liên hợp
Máy gặt đập liên hợp hoạt động theo nguyên lý kết hợp nhiều công đoạn thu hoạch trong một chu trình liên tục. Khi máy di chuyển trên ruộng, cây lúa lần lượt được cắt, thu gom, đưa vào hệ thống đập, tách hạt, làm sạch rồi chuyển đến bộ phận chứa và xả thóc. Trình tự cơ bản có thể được hiểu qua 5 bước sau:

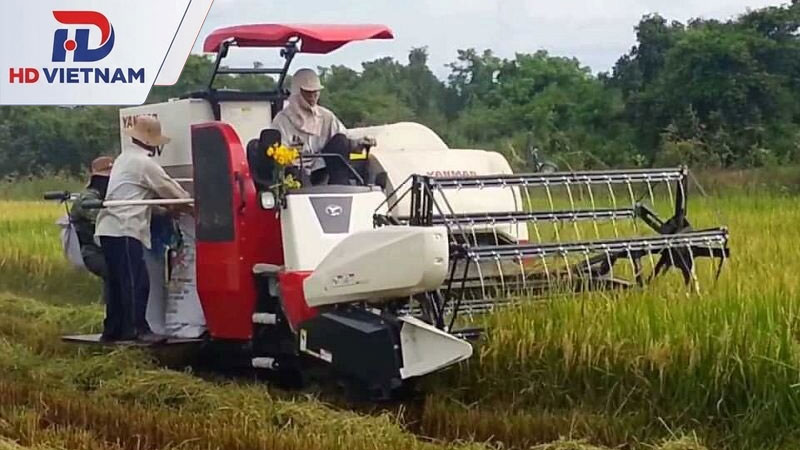

Bước 1: Cắt và thu gom cây lúa
Khi máy tiến về phía trước, mũi rẽ phân luồng cây lúa và đưa phần cần thu hoạch vào khu vực cắt. Bàn dao cắt thực hiện việc cắt thân cây, sau đó guồng gạt hỗ trợ đưa lúa về phía hệ thống tiếp nhận. Đây là công đoạn đầu tiên quyết định lượng nguyên liệu được đưa vào máy.
Bước 2: Đưa lúa vào hệ thống đập
Lúa sau khi được cắt và gom sẽ được băng chuyền hoặc hệ thống cấp liệu chuyển vào bên trong máy. Bộ phận này có nhiệm vụ duy trì dòng nguyên liệu tương đối ổn định, giúp lúa được đưa liên tục đến cụm đập thay vì dồn quá nhiều hoặc quá ít trong cùng một thời điểm.

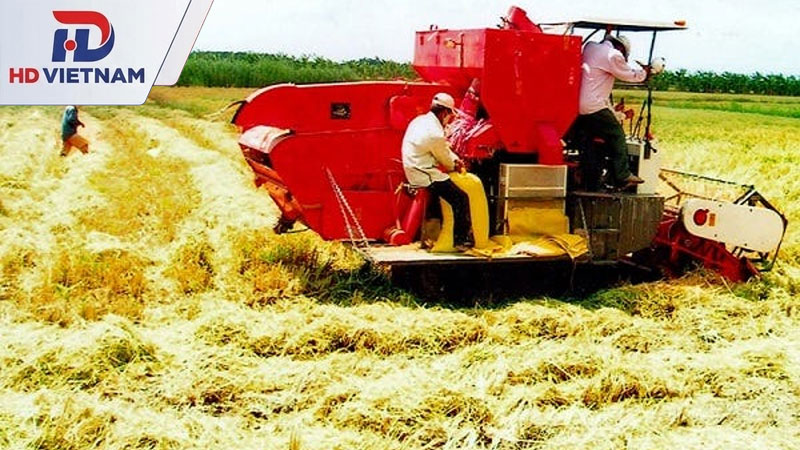

Bước 3: Đập và tách hạt
Tại hệ thống đập, lúa đi qua trống đập và máng trống để tách hạt ra khỏi thân, rơm và các phần còn lại của cây. Tùy thiết kế, máy có thể sử dụng cơ cấu đập kiểu tang trống hoặc rô-to. Các thiết lập như tốc độ bộ phận đập và khoảng cách phù hợp có vai trò quan trọng đối với hiệu quả tách hạt và hạn chế làm tổn thương hạt.

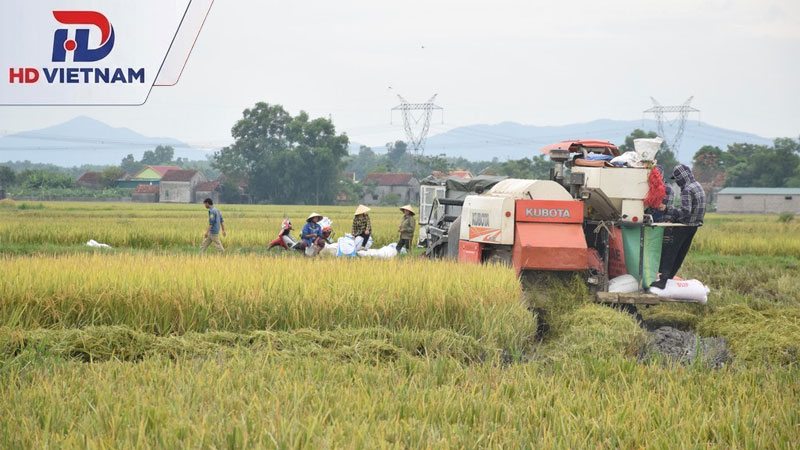

Bước 4: Phân ly và làm sạch thóc
Sau khi đập, hỗn hợp thu được chưa phải là thóc sạch mà còn chứa rơm, trấu, bụi và các tạp chất khác. Hệ thống phân ly, sàng và quạt thổi sẽ tiếp tục xử lý hỗn hợp này. Phần hạt được giữ lại và đưa xuống khu vực thu gom, trong khi các thành phần nhẹ và tạp chất được tách ra khỏi dòng thóc.

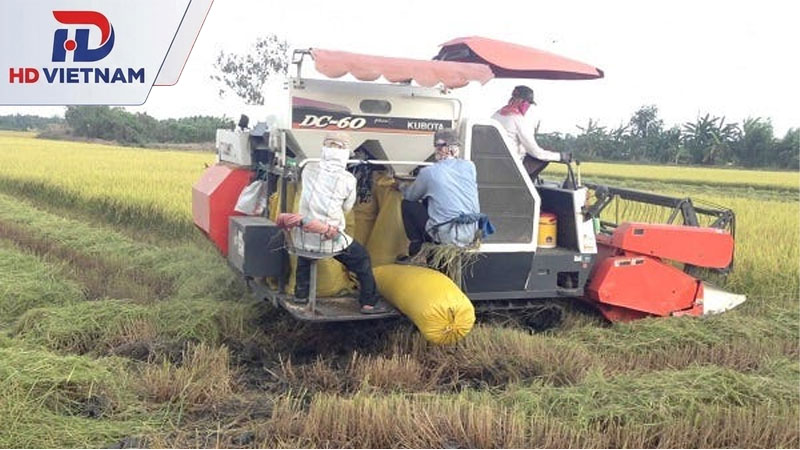

Bước 5: Chứa và xả thóc
Thóc sau khi được làm sạch sẽ được đưa vào thùng chứa hạt. Khi cần chuyển thóc sang xe hoặc phương tiện vận chuyển, hệ thống trục xoắn/vít tải xả đưa hạt từ thùng chứa ra ngoài. Nhờ quá trình này, máy có thể hoàn thành chuỗi công việc từ cắt đến thu gom thóc mà không cần thực hiện riêng từng công đoạn.
Hy vọng với bài viết này, bà con đã giải đáp được thắc mắc máy gặt đập liên hợp là gì cùng các kiến thức quan trọng về cấu tạo và nguyên lý hoạt động của máy. Đừng quên theo dõi website HD VIETNAM thường xuyên để cập nhật thêm nhiều thông tin hữu ích về máy móc và kỹ thuật nông nghiệp mới nhé!
