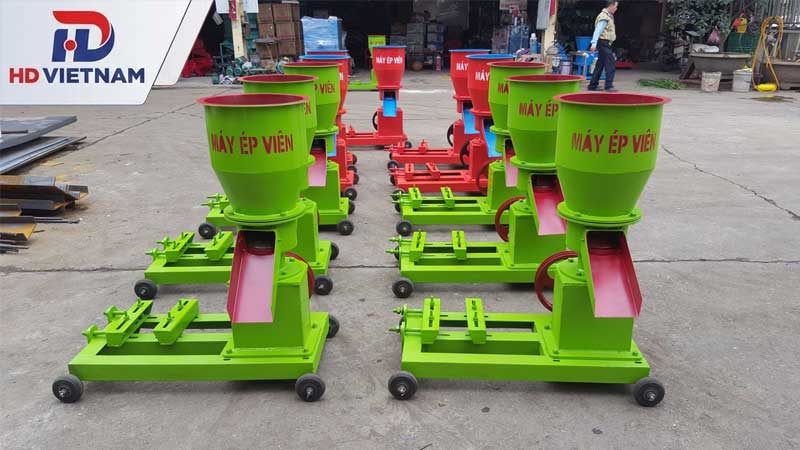

Việc tự phối trộn và ép nguyên liệu thành cám viên giúp bà con chủ động nguồn thức ăn, tận dụng phụ phẩm sẵn có và giảm chi phí đầu vào. Máy ép viên thức ăn đảm nhận công đoạn nghiền, nén và tạo hình hỗn hợp nguyên liệu như ngô, cám gạo, rau xanh, bột cá thành những viên cám đồng đều, thuận tiện cho vật nuôi sử dụng.
Để máy vận hành ổn định, hệ thống vòng bi cũng là bộ phận cần được quan tâm bởi chúng trực tiếp hỗ trợ các trục quay và chịu tải trong quá trình ép.
Cấu tạo chi tiết của máy ép viên thức ăn gia súc
Máy ép viên thức ăn gia súc được cấu thành từ nhiều cụm chi tiết phối hợp với nhau để thực hiện các công đoạn nạp nguyên liệu, truyền động, nghiền – nén, tạo viên và đưa thành phẩm ra ngoài. Tùy từng model, máy có thể sử dụng kết cấu trục đứng hoặc trục ngang, động cơ điện và bộ truyền đai hoặc hộp số.
Tuy các bộ phận quan trọng về cơ bản vẫn gồm hệ thống truyền động, bộ phận ép, cơ cấu cắt viên, cửa xả và các vị trí sử dụng vòng bi để đỡ, định tâm trục quay.
Các bộ phận chính trong hệ thống máy ép
| Bộ phận | Cấu tạo/Đặc điểm | Chức năng |
| Động cơ | Động cơ điện, công suất tùy từng model; máy 3A5,5kW sử dụng động cơ 5,5kW | Cung cấp công suất cho toàn bộ hệ thống ép |
| Puly, dây đai/hộp số | Tùy thiết kế máy có thể dùng truyền động bằng puly – dây đai hoặc hộp số | Truyền và điều chỉnh mô-men xoắn từ động cơ đến trục ép |
| Trục chính | Có thể là trục đứng hoặc trục ngang tùy dòng máy | Truyền chuyển động đến bộ phận ép và giữ các chi tiết quay đúng vị trí |
| Quả lô ép | Thường gồm 2 hoặc nhiều quả lô tùy model | Tạo lực nghiền, nén và đẩy nguyên liệu qua mặt sàng |
| Mặt sàng/khuôn ép | Có các lỗ với đường kính khác nhau; máy 3A5,5kW có thể dùng sàng 3–5mm | Định hình đường kính và tạo thành viên cám |
| Dao cắt | Bố trí tại cửa ra dưới mặt sàng | Cắt viên cám theo chiều dài mong muốn |
| Cửa xả | Nằm ở vị trí cuối của buồng ép | Đưa viên cám đã tạo hình ra ngoài để thu gom |
| Vòng bi (bạc đạn) | Bố trí tại các vị trí đỡ trục, đặc biệt ở trục chính và trục quả lô | Giảm ma sát, đỡ trục, duy trì chuyển động quay ổn định và chịu tải trong quá trình ép |
Vị trí và vai trò của vòng bi trong máy ép viên
| Vị trí vòng bi | Vai trò | Yêu cầu |
| Trục chính | Đỡ và định tâm trục, giúp trục quay ổn định dưới tải ép | Chịu tải tốt, độ chính xác cao, bôi trơn đầy đủ |
| Trục quả lô ép | Hỗ trợ quả lô quay khi nghiền và nén nguyên liệu | Chịu tải hướng tâm và tải phát sinh trong quá trình ép |
| Cụm truyền động | Hỗ trợ các trục quay trong hệ thống truyền lực tùy thiết kế máy | Hạn chế ma sát, rung và nhiệt khi vận hành |
Vì sao chọn sai vòng bi khiến máy ép thức ăn nhanh hỏng?
Vòng bi là chi tiết giúp đỡ và duy trì chuyển động quay của trục chính, quả lô trong máy ép thức ăn. Do phải làm việc liên tục với tải trọng cao, tốc độ quay lớn và môi trường nhiều bụi cám, việc lựa chọn vòng bi không phù hợp có thể khiến máy nhanh xuống cấp. Một số nguyên nhân chính gồm:
- Không đủ khả năng chịu tải: Vòng bi chịu tải thấp dễ bị quá tải, biến dạng hoặc hư hỏng khi quả lô liên tục nghiền và nén nguyên liệu.
- Sai kích thước hoặc kết cấu: Lắp vòng bi không đúng thông số khiến trục quay lệch, phát sinh rung động và làm tăng áp lực lên các chi tiết liên quan.
- Khả năng chịu nhiệt kém: Ma sát trong quá trình vận hành tạo nhiệt; vòng bi không phù hợp có thể nhanh nóng, biến chất dầu mỡ và giảm tuổi thọ.
- Dễ bị bụi cám xâm nhập: Bụi mịn và hơi ẩm có thể làm nhiễm bẩn chất bôi trơn, gây mài mòn và rỗ bề mặt lăn.
- Chất lượng vòng bi thấp: Vật liệu và độ chính xác gia công không đảm bảo khiến vòng bi nhanh mòn, phát tiếng ồn hoặc bị kẹt.
Khi vòng bi gặp sự cố, quả lô có thể quay không ổn định, trục bị rung hoặc kẹt, từ đó làm giảm năng suất ép và có thể gây hư hỏng dây đai, trục hoặc các bộ phận khác. Vậy cần chọn vòng bi đúng kích thước, tải trọng và điều kiện vận hành thay vì chỉ dựa vào giá thành.
Hướng dẫn chọn vòng bi phù hợp cho máy ép viên thức ăn chăn nuôi

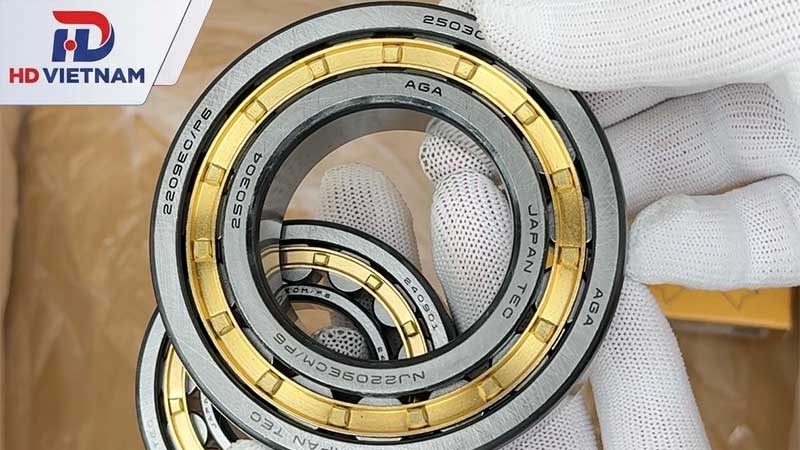

1. Chọn đúng chủng loại vòng bi chịu tải cao
Mỗi vị trí trên máy ép viên có đặc điểm tải khác nhau nên không nên sử dụng một loại vòng bi cho toàn bộ hệ thống. Với các cụm trục chịu tải nặng và rung động, vòng bi có khả năng chịu tải cao, chống lệch tâm tốt thường phù hợp hơn.
- Vòng bi tang trống tự lựa (Spherical Roller Bearings): Có khả năng chịu tải hướng kính lớn và tải dọc trục đáng kể, đồng thời cho phép bù một phần sai lệch giữa trục và gối đỡ. Đây là lựa chọn đáng cân nhắc cho trục chính hoặc các vị trí chịu tải nặng, tải dao động và có nguy cơ lệch tâm.
- Vòng bi côn (Tapered Roller Bearings): Phù hợp với những vị trí đồng thời chịu tải hướng kính và tải dọc trục. Kết cấu con lăn côn giúp chịu lực tốt và duy trì độ cứng của cụm trục.
- Vòng bi đũa (Cylindrical Roller Bearings): Có khả năng chịu tải hướng kính cao, phù hợp với những vị trí trong đó tải dọc trục không đáng kể hoặc đã được xử lý bằng một bộ phận khác.
Không nên mặc định rằng vòng bi tang trống luôn là lựa chọn tốt nhất. Loại vòng bi cần được xác định theo tải thực tế, tốc độ quay, kết cấu trục và yêu cầu của từng cụm máy.
2. Chọn đúng kích thước, tải trọng và khe hở
Sau khi xác định chủng loại, cần kiểm tra chính xác mã vòng bi theo kích thước đường kính trong, đường kính ngoài và chiều rộng để đảm bảo lắp vừa trục và gối đỡ. Đồng thời, khả năng chịu tải động và tải tĩnh của vòng bi phải đáp ứng được điều kiện làm việc của máy.
Một số thông số cần đặc biệt lưu ý:
- Kích thước: Đối chiếu trực tiếp với kích thước trục, gối đỡ và thiết kế nguyên bản của máy.
- Tải trọng: Ưu tiên vòng bi có khả năng chịu tải phù hợp với lực ép, tải va đập và tần suất vận hành thực tế.
- Tốc độ quay: Vòng bi phải có giới hạn tốc độ phù hợp với tốc độ của trục ép.
- Khe hở trong: Với máy làm việc liên tục và phát sinh nhiệt, có thể cân nhắc khe hở C3 khi thiết kế và điều kiện lắp đặt yêu cầu. C3 không đồng nghĩa với việc vòng bi nào cũng phải dùng C3; lựa chọn khe hở cần dựa trên nhiệt độ vận hành, kiểu lắp và độ giãn nở của trục.
- Độ chính xác lắp đặt: Vòng bi dù có thông số tốt nhưng lắp lệch, ép sai vị trí hoặc tạo tải trước không phù hợp vẫn có thể nhanh chóng nóng và hư hỏng.
3. Chọn phớt chặn mỡ, bụi phù hợp
Bụi cám mịn là một trong những tác nhân dễ ảnh hưởng đến tuổi thọ vòng bi. Khi lọt vào bên trong, bụi có thể trộn với chất bôi trơn tạo thành hỗn hợp mài mòn, làm xước đường lăn và tăng ma sát. Vì vậy, khả năng làm kín cần được xem xét cùng với loại vòng bi.
- Phớt cao su 2RS: Có khả năng hạn chế bụi và hơi ẩm xâm nhập tốt, phù hợp với môi trường cần tăng khả năng bảo vệ.
- Phớt sắt 2Z/ZZ: Có tác dụng che chắn bụi và giữ mỡ, đồng thời thường phù hợp với các vị trí cần ma sát thấp hơn so với phớt tiếp xúc.
- Vòng bi không có phớt: Có thể phù hợp với cụm ổ bi đã được bảo vệ bằng kết cấu gối đỡ hoặc hệ thống bôi trơn riêng, nhưng cần đảm bảo môi trường lắp đặt đủ sạch.
Với máy ép viên thức ăn chăn nuôi, không nên chọn phớt chỉ dựa vào tên gọi 2RS hay 2Z. Cần xem xét tốc độ quay, nhiệt độ, phương pháp bôi trơn và mức độ bụi tại vị trí lắp để tránh làm tăng ma sát hoặc giảm khả năng tản nhiệt không cần thiết.
4. Ưu tiên thương hiệu vòng bi uy tín
Với máy ép viên hoạt động thường xuyên, sử dụng vòng bi có nguồn gốc rõ ràng và kiểm soát chất lượng tốt sẽ giúp giảm nguy cơ sai lệch kích thước, vật liệu hoặc độ chính xác chế tạo. Một số thương hiệu phổ biến có thể tham khảo gồm:
- AGA: Có nhiều dòng vòng bi phục vụ máy móc công nghiệp, phù hợp khi cần giải pháp thay thế với mức chi phí hợp lý.
- SKF: Thế mạnh về vòng bi công nghiệp, giải pháp bôi trơn và các dòng sản phẩm cho thiết bị tải nặng; phù hợp với hệ thống yêu cầu cao về độ tin cậy.
- NSK: Nổi bật về độ chính xác, độ bền và khả năng ứng dụng trong nhiều hệ thống máy công nghiệp.
- Timken: Có thế mạnh về vòng bi côn và các giải pháp chịu tải cao, phù hợp với những cụm máy cần kiểm soát đồng thời tải hướng kính và tải dọc trục.
- NTN: Cung cấp đa dạng vòng bi cho máy móc công nghiệp, chú trọng độ bền và khả năng vận hành ổn định.
- KOYO (JTEKT): Có nhiều dòng vòng bi công nghiệp với độ chính xác và độ tin cậy tốt, phù hợp cho các ứng dụng truyền động và máy móc tải cao.
Lưu ý: Không nên lựa chọn chỉ dựa trên thương hiệu. Một vòng bi cao cấp nhưng sai kích thước, sai khe hở hoặc không phù hợp với tải và môi trường làm việc vẫn có thể hỏng sớm.
Với kiến thức ở trên, người chăn nuôi hoàn toàn có thể chủ động nắm rõ cấu tạo vận hành của máy ép viên thức ăn chăn nuôi, từ đó đưa ra lựa chọn vòng bi chính xác và tối ưu nhất. Việc đầu tư đúng chủng loại phụ tùng ngay từ đầu không chỉ giúp máy vận hành êm ái, hạn chế tối đa hỏng hóc đột ngột mà còn tiết kiệm đáng kể chi phí sửa chữa và nâng cao năng suất chăn nuôi bền vững.
