Quá trình đóng gói thực phẩm đòi hỏi sự chính xác, ổn định và phù hợp với từng loại sản phẩm cũng như bao bì sử dụng. Máy đóng gói thực phẩm là thiết bị được thiết kế để tự động hoặc bán tự động thực hiện các công đoạn như cấp liệu, định lượng, chiết rót, tạo túi, hàn kín và hoàn thiện sản phẩm. Tùy từng dòng máy, thiết bị có thể đảm nhiệm một công đoạn riêng hoặc kết hợp với nhiều máy khác để hình thành dây chuyền đóng gói đồng bộ.

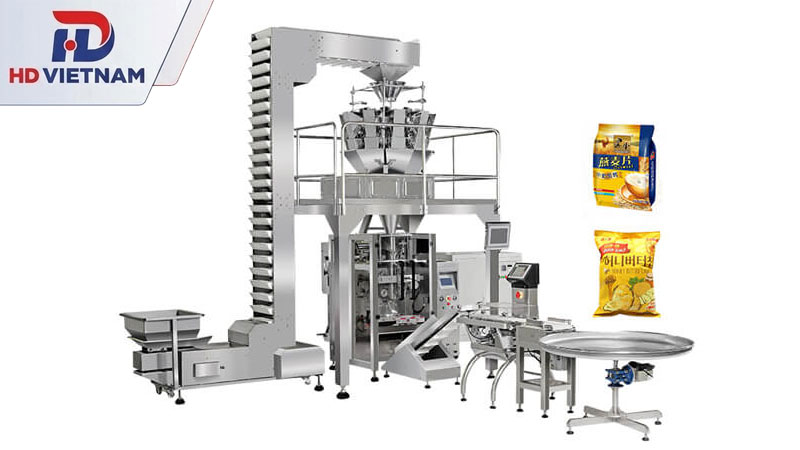

Cấu tạo chung của máy đóng gói thực phẩm
Máy đóng gói thực phẩm có cấu tạo khác nhau tùy theo sản phẩm, dạng bao bì và mức độ tự động hóa. Một máy đóng gói dạng túi sẽ có hệ thống tạo túi, định lượng và hàn miệng, trong khi máy đóng nắp chai hoặc máy đóng hộp lại sử dụng các cơ cấu cấp chai, cấp nắp, chiết rót và đóng kín tương ứng. Tuy xét về nguyên lý kỹ thuật, thiết bị thường được hình thành từ các nhóm bộ phận chính dưới đây.
Khung máy và kết cấu chịu lực
Khung máy là phần nền đỡ toàn bộ cụm thiết bị, bao gồm cơ cấu truyền động, bộ phận định lượng, hệ thống đóng gói và các chi tiết điều khiển. Kết cấu này cần đủ chắc chắn để hạn chế rung lắc trong quá trình máy vận hành liên tục, đặc biệt ở những vị trí có chuyển động cơ khí hoặc đóng – mở với tần suất cao.
Đối với thiết bị sử dụng trong ngành thực phẩm, phần khung và các khu vực thường xuyên tiếp xúc với môi trường sản xuất cần được thiết kế thuận tiện cho việc vệ sinh. Những vị trí tiếp xúc trực tiếp với thực phẩm hoặc bao bì ở khu vực sản phẩm đi qua cần lựa chọn vật liệu phù hợp với yêu cầu của dây chuyền và sản phẩm cụ thể. Không nên mặc định mọi bộ phận của máy đều sử dụng cùng một loại vật liệu.
Độ chắc chắn của khung, chất lượng gia công và cách bố trí các cụm chi tiết có ảnh hưởng trực tiếp đến độ ổn định khi vận hành. Kết cấu tốt cũng giúp việc tháo lắp, kiểm tra và bảo trì thuận tiện hơn.
Hệ thống cấp và dẫn nguyên liệu
Bộ phận cấp liệu có nhiệm vụ đưa sản phẩm từ khu vực chứa hoặc phễu cấp đến cụm định lượng, chiết rót hoặc vị trí đóng gói. Cấu tạo của hệ thống này thay đổi theo đặc tính nguyên liệu.
- Sản phẩm dạng hạt: có thể sử dụng phễu, cửa xả, vít tải hoặc cơ cấu cấp liệu phù hợp với kích thước và tính chất của hạt.
- Sản phẩm dạng bột: thường cần cơ cấu cấp liệu có khả năng kiểm soát dòng bột và hạn chế tình trạng bám, vón hoặc cấp liệu không ổn định.
- Sản phẩm dạng lỏng: thường sử dụng bơm hoặc cơ cấu chiết rót tương ứng với độ nhớt và đặc tính của chất lỏng.
- Sản phẩm dạng miếng hoặc sản phẩm rời: có thể dùng băng tải, máng dẫn hoặc cơ cấu cấp sản phẩm riêng.
Hệ thống cấp liệu phải được thiết kế phù hợp với sản phẩm thực tế. Cùng một nguyên liệu nhưng khi thay đổi kích thước, độ ẩm, độ nhớt hoặc trạng thái vật lý, phương án cấp liệu cũng có thể phải điều chỉnh.
Bộ phận định lượng và chiết rót
Đây là cụm đảm nhiệm việc đưa một lượng sản phẩm xác định vào bao bì. Tùy loại nguyên liệu, máy có thể sử dụng phương pháp định lượng theo thể tích, khối lượng, piston, bơm hoặc vít tải.
Với sản phẩm dạng hạt, phương pháp cân định lượng hoặc cốc thể tích có thể được lựa chọn tùy yêu cầu đóng gói. Sản phẩm dạng bột thường cần cơ cấu vít tải để kiểm soát lượng bột cấp ra, trong khi chất lỏng và sản phẩm có độ nhớt khác nhau có thể sử dụng các dạng bơm hoặc piston tương ứng.
Cụm tạo bao bì và dẫn màng
Ở các dòng máy sử dụng cuộn màng, hệ thống kéo và dẫn màng đưa vật liệu bao bì đi qua các cụm tạo hình trước khi sản phẩm được nạp vào. Với máy đóng gói dạng đứng, màng có thể được tạo thành dạng ống rồi hình thành túi theo kích thước cài đặt.
Cụm này thường bao gồm các bộ phận dẫn màng, con lăn kéo màng, bộ phận tạo hình và cơ cấu kiểm soát vị trí màng. Trục của con lăn kéo màng thường sử dụng gối UCF hoặc gối UCFL tùy theo cách bố trí của từng dòng máy.
Hệ thống hàn, ép hoặc đóng kín bao bì
Sau khi sản phẩm được đưa vào bao bì, thiết bị cần thực hiện công đoạn đóng kín. Tùy loại bao bì, máy có thể sử dụng thanh hàn nhiệt, cơ cấu ép, ghép mí, đóng nắp hoặc các phương án kết hợp khác.
Đối với túi màng nhiệt, nhiệt độ, thời gian tiếp xúc và lực ép cần được điều chỉnh phù hợp với loại vật liệu bao bì. Nếu thông số không phù hợp, đường hàn có thể không kín hoặc ảnh hưởng đến hình thức của túi.
Với máy đóng hộp kim loại, công đoạn đóng kín thường sử dụng cơ cấu ghép mí nắp với thân hộp thay vì hàn nhiệt như túi màng. Còn với chai, lọ, thiết bị có thể sử dụng đầu đóng nắp với cơ cấu xoáy, ép hoặc phương thức phù hợp với loại nắp.
Hệ thống truyền động
Hệ thống truyền động giúp tạo ra chuyển động cho các bộ phận như băng tải, con lăn kéo màng, cơ cấu định lượng, dao cắt hoặc đầu đóng nắp. Tùy thiết kế, máy có thể sử dụng động cơ, hộp giảm tốc, dây đai, xích, bánh răng hoặc các cơ cấu truyền động khác. Các trục truyền động trong hệ thống này thường được lắp đặt cùng bạc đạn UC hoặc vòng bi cầu để giảm ma sát và duy trì chuyển động ổn định giữa các cụm máy.
Việc phối hợp chuyển động giữa các cụm máy cần được kiểm soát để quá trình cấp liệu, đóng gói và đưa sản phẩm ra ngoài diễn ra đúng trình tự. Chất lượng động cơ và các chi tiết truyền động cũng ảnh hưởng đến độ ổn định, tiếng ồn, mức độ rung và yêu cầu bảo trì của thiết bị.
Hệ thống cảm biến và điều khiển
Cảm biến giúp máy nhận biết hoặc kiểm soát một số trạng thái trong quá trình vận hành, chẳng hạn vị trí bao bì, sự xuất hiện của sản phẩm, vị trí màng hoặc trạng thái của một cơ cấu nhất định. Số lượng và loại cảm biến phụ thuộc vào cấu hình từng máy.
Bộ điều khiển tiếp nhận tín hiệu từ cảm biến và điều phối hoạt động của các cơ cấu theo chương trình đã cài đặt. Nhiều máy hiện nay sử dụng màn hình điều khiển để người vận hành thiết lập các thông số như thời gian, nhiệt độ hàn, chiều dài túi hoặc chế độ hoạt động, tùy chức năng mà thiết bị được trang bị.
Không phải máy đóng gói nào cũng có cùng mức độ tự động hóa. Những thiết bị đơn giản có thể chỉ điều khiển một số công đoạn, trong khi dây chuyền tự động có thể phối hợp nhiều thiết bị và tín hiệu để giảm thao tác thủ công.
Hệ thống cắt và đưa thành phẩm ra ngoài
Ở những máy tạo túi từ cuộn màng, dao cắt có nhiệm vụ tách các gói sau khi hoàn tất đường hàn. Cơ cấu cắt cần phối hợp với chiều dài túi và vị trí đường hàn để hạn chế tình trạng cắt lệch hoặc ảnh hưởng đến mép bao bì.
Sau khi hoàn thành, sản phẩm có thể được đưa ra ngoài bằng băng tải hoặc cơ cấu chuyển sản phẩm khác. Với dây chuyền tự động, khu vực đầu ra có thể tiếp tục kết nối với máy dò, máy kiểm tra, máy dán nhãn, máy đóng thùng hoặc các thiết bị xử lý tiếp theo nếu cấu hình dây chuyền có trang bị.
Tủ điện và các bộ phận an toàn
Tủ điện là nơi bố trí các thiết bị điện và điều khiển phục vụ cho quá trình vận hành máy. Tùy thiết kế, hệ thống có thể bao gồm bộ điều khiển, thiết bị đóng cắt, biến tần, bộ điều khiển nhiệt và các linh kiện điện khác.
Bên cạnh đó, máy có thể được trang bị các cơ cấu bảo vệ như nút dừng khẩn cấp, cửa bảo vệ hoặc cảm biến an toàn tùy cấu hình. Những thành phần này giúp người vận hành kiểm soát thiết bị và xử lý nhanh khi phát sinh tình huống bất thường.
Nguyên lý hoạt động cơ bản của máy đóng gói thực phẩm
Tùy cấu tạo và loại sản phẩm, máy đóng gói thực phẩm có thể thực hiện một hoặc nhiều công đoạn khác nhau. Với một hệ thống đóng gói tự động phổ biến, quy trình có thể hình dung sau:
- Cấp nguyên liệu: Sản phẩm được đưa vào phễu, băng tải, máng dẫn hoặc hệ thống cấp liệu để chuyển đến vị trí định lượng. Cách cấp liệu phụ thuộc vào sản phẩm dạng bột, hạt, lỏng, miếng hoặc sản phẩm đã định hình.
- Định lượng: Máy xác định lượng sản phẩm cần đóng gói theo phương pháp phù hợp, chẳng hạn định lượng theo khối lượng, thể tích, piston, bơm hoặc vít tải.
- Chuẩn bị bao bì: Với máy dùng cuộn màng, màng được kéo và dẫn qua cụm tạo hình để tạo túi. Với máy dùng bao bì có sẵn, thiết bị thực hiện bước cấp hoặc định vị bao bì trước khi nạp sản phẩm.
- Chiết rót hoặc đưa sản phẩm vào bao bì: Lượng sản phẩm đã định lượng được chuyển vào túi, chai, hộp, khay hoặc loại bao bì tương ứng.
- Đóng kín: Bao bì được hàn nhiệt, ép, ghép mí, đóng nắp hoặc sử dụng phương pháp phù hợp với từng loại vật liệu và sản phẩm.
- Cắt và hoàn thiện: Đối với máy tạo túi từ cuộn màng, dao cắt tách từng gói sau khi hoàn thành đường hàn. Một số thiết bị có thể tích hợp thêm các công đoạn như in ngày sản xuất hoặc mã lô nếu được trang bị.
- Đưa thành phẩm ra ngoài: Sản phẩm sau khi đóng gói được chuyển ra bằng băng tải hoặc cơ cấu dẫn sản phẩm để tiếp tục kiểm tra, dán nhãn, đóng thùng hoặc sang công đoạn tiếp theo của dây chuyền nếu có.
- Kiểm soát toàn bộ chu trình: Cảm biến và hệ thống điều khiển phối hợp hoạt động của các cụm máy theo thông số đã cài đặt, giúp các công đoạn diễn ra đúng trình tự và hạn chế sai lệch trong quá trình vận hành.
Phân loại máy đóng gói thực phẩm phổ biến trên thị trường
1. Phân loại theo dạng nguyên liệu
Đặc tính của nguyên liệu ảnh hưởng trực tiếp đến phương pháp cấp liệu, định lượng và lựa chọn cơ cấu chiết rót. Có thể chia thành các nhóm phổ biến sau:

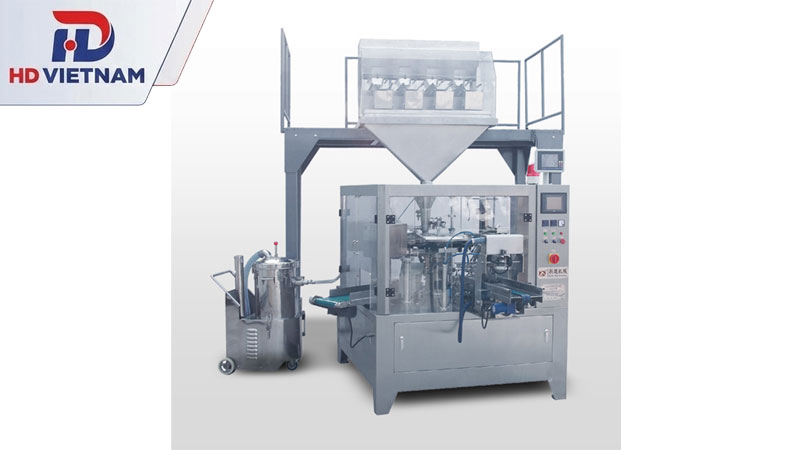

Máy đóng gói thực phẩm dạng bột
Dòng máy này được thiết kế cho các nguyên liệu có dạng bột hoặc mịn như bột ngũ cốc, bột gia vị, bột cà phê, bột dinh dưỡng và một số loại nguyên liệu tương tự. Hệ thống định lượng thường sử dụng cơ cấu vít tải hoặc phương pháp phù hợp với đặc tính của từng loại bột. Khi lựa chọn máy cần quan tâm đến độ mịn, độ ẩm, khả năng chảy và tình trạng vón của nguyên liệu để hạn chế sai lệch trong quá trình cấp liệu.

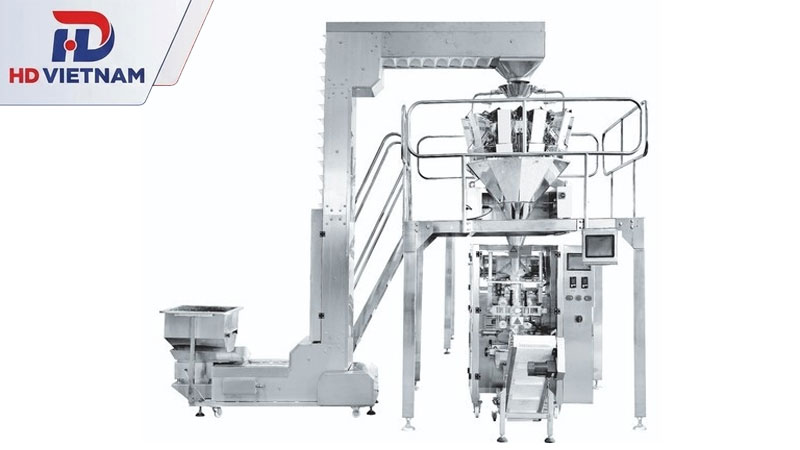

Máy đóng gói thực phẩm dạng hạt
Máy đóng gói dạng hạt phù hợp với các sản phẩm như gạo, đậu, đường, muối, hạt ngũ cốc, các loại hạt và nguyên liệu có kích thước rời tương đối đồng đều. Tùy yêu cầu định lượng, thiết bị có thể sử dụng phương pháp cân hoặc cốc định lượng. Với những sản phẩm có kích thước và khối lượng riêng không đồng nhất, phương án định lượng cần được lựa chọn dựa trên đặc tính thực tế của nguyên liệu.
Máy đóng gói thực phẩm dạng lỏng
Nhóm này dùng để chiết rót các sản phẩm như nước, nước sốt, dầu ăn, sữa hoặc các loại chất lỏng khác. Cơ cấu chiết có thể sử dụng bơm, piston hoặc phương pháp định lượng khác tùy độ nhớt và tính chất sản phẩm. Các loại chất lỏng có độ nhớt khác nhau không nên sử dụng một cấu hình máy giống nhau một cách máy móc.

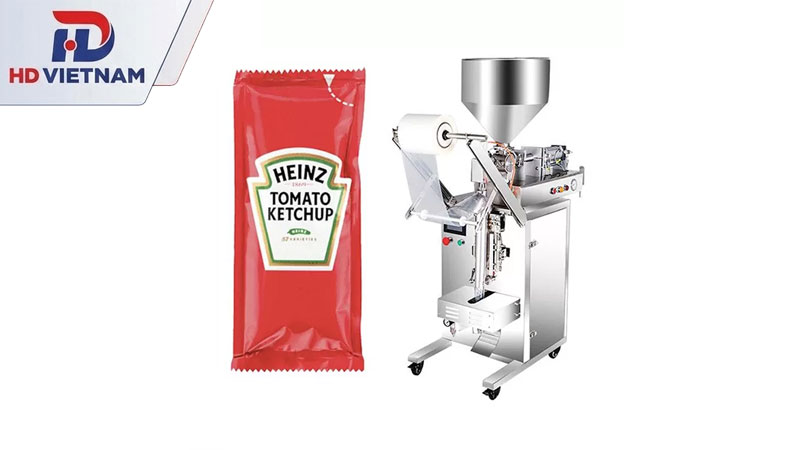

Máy đóng gói thực phẩm dạng sệt
Các sản phẩm như tương ớt, tương cà, sốt, mật ong hoặc thực phẩm có độ sệt thường cần hệ thống chiết rót được thiết kế phù hợp với độ nhớt. Điểm cần chú ý là khả năng cấp và chiết sản phẩm ổn định, hạn chế nhỏ giọt hoặc bám dính tại đầu chiết. Cấu hình máy cần được thử nghiệm với chính sản phẩm trước khi đưa vào sản xuất thực tế.
Máy đóng gói thực phẩm dạng miếng hoặc sản phẩm rời
Thịt, cá, xúc xích, bánh, rau củ cắt miếng và nhiều sản phẩm dạng rời thường không thể xử lý giống bột hay chất lỏng. Thiết bị có thể sử dụng băng tải, máng dẫn, cơ cấu gắp hoặc hệ thống cấp sản phẩm chuyên dụng trước khi đóng gói. Với nhóm này, hình dạng, kích thước, độ mềm và mức độ đồng đều của sản phẩm là những yếu tố quan trọng khi lựa chọn thiết bị.
2. Phân loại theo sản phẩm cụ thể
Phân loại theo sản phẩm giúp người mua dễ tìm đúng dòng máy phục vụ nhu cầu sản xuất. Một số nhóm phổ biến gồm:
Máy đóng gói gạo, ngũ cốc và các loại hạt
Được sử dụng để định lượng và đóng gói gạo, đậu, ngũ cốc, hạt dinh dưỡng, đậu phộng và các sản phẩm dạng hạt khác. Tùy quy cách thành phẩm, máy có thể đóng túi theo định lượng cố định hoặc kết hợp với các thiết bị cấp liệu, cân và vận chuyển trong dây chuyền.
Máy đóng gói cà phê, trà và gia vị
Nhóm này thường gặp ở các cơ sở sản xuất cà phê, trà, tiêu, muối, đường và gia vị dạng bột hoặc hạt. Tùy sản phẩm, máy có thể sử dụng túi nhỏ, túi dạng que, túi hàn ba biên, túi hàn bốn biên hoặc các dạng bao bì khác. Với cà phê và một số sản phẩm nhạy với không khí, cấu hình đóng gói có thể được bổ sung giải pháp hút chân không hoặc thay thế khí nếu dây chuyền được thiết kế cho mục đích này.

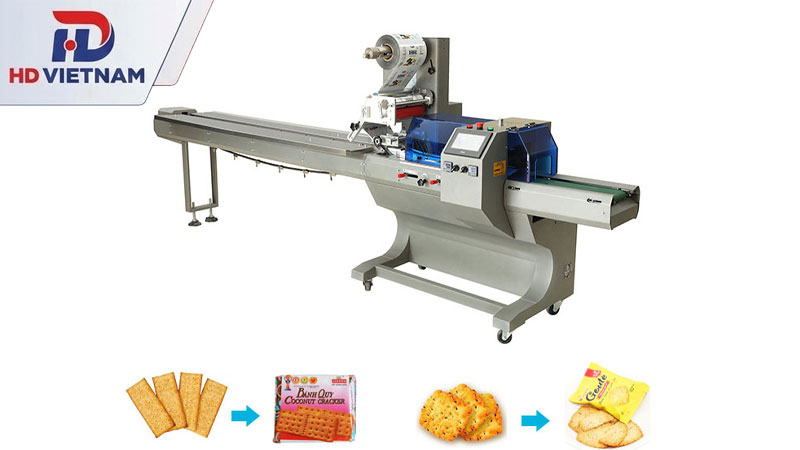

Máy đóng gói bánh kẹo, bánh quy
Dòng máy này thường sử dụng dạng đóng gói nằm ngang, đặc biệt với bánh quy, bánh ngọt, thanh thực phẩm và những sản phẩm có hình dạng tương đối ổn định. Bao bì thường được tạo thành từ cuộn màng, sau đó sản phẩm được đưa vào, bao bọc và hàn kín hai đầu hoặc theo cấu hình của máy.
Máy đóng gói thực phẩm hút chân không
Máy hút chân không phù hợp với nhiều loại thực phẩm cần giảm lượng không khí bên trong bao bì trước khi đóng kín, chẳng hạn thịt, cá, thực phẩm chế biến và một số sản phẩm khác. Quá trình hút chân không không đồng nghĩa với việc sản phẩm sẽ được bảo quản trong một khoảng thời gian cố định. Hiệu quả bảo quản còn phụ thuộc vào đặc tính thực phẩm, bao bì, nhiệt độ, vệ sinh và điều kiện lưu trữ.
Máy chiết rót và đóng nắp chai, lọ
Nhóm thiết bị này thường được sử dụng cho nước uống, nước sốt, dầu, gia vị dạng lỏng và nhiều sản phẩm thực phẩm đóng chai hoặc lọ. Tùy dây chuyền, máy có thể thực hiện riêng công đoạn chiết rót, đóng nắp hoặc kết hợp với băng tải, máy cấp nắp, máy dán nhãn và các thiết bị phía sau.

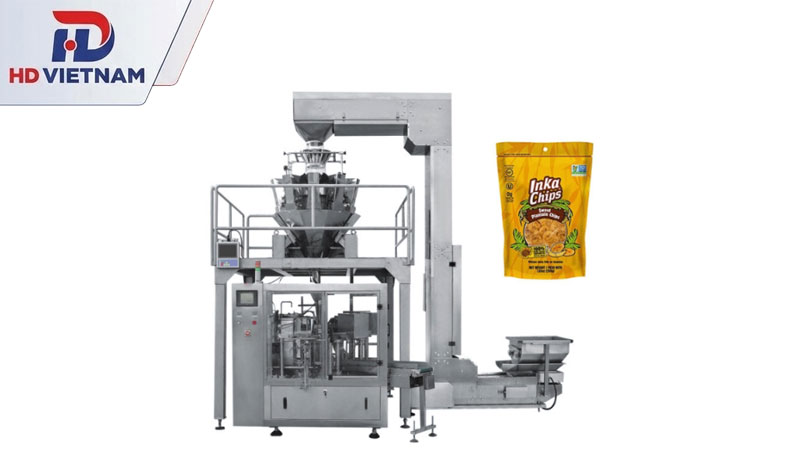

Máy đóng gói thực phẩm dạng túi
Đây là nhóm rất phổ biến với nhiều dòng máy khác nhau như máy đóng gói đứng, máy đóng gói nằm ngang và máy sử dụng bao bì tạo sẵn. Một số máy dạng đứng có thể đồng thời tạo túi từ cuộn màng, định lượng, chiết sản phẩm, hàn và cắt. Trong khi đó, máy sử dụng túi có sẵn sẽ tập trung vào các công đoạn cấp túi, mở túi, nạp sản phẩm và đóng kín.
Máy đóng hộp thực phẩm
Máy đóng hộp thường được sử dụng trong các dây chuyền đóng hộp thực phẩm như cá, thịt, pate, rau quả, đồ uống và một số sản phẩm chế biến khác. Cần phân biệt máy đóng hộp với một thiết bị duy nhất thực hiện toàn bộ quy trình. Một dây chuyền có thể bao gồm máy chiết hoặc rót sản phẩm, cấp nắp, ghép mí hộp, rửa hoặc xử lý hộp, dán nhãn và đóng thùng tùy quy mô sản xuất.
3. Phân loại theo mức độ tự động hóa
Ngoài đặc tính sản phẩm, mức độ tự động hóa cũng là tiêu chí quan trọng khi lựa chọn máy đóng gói.
Máy đóng gói thủ công
Người vận hành trực tiếp thực hiện phần lớn công đoạn như đưa sản phẩm vào bao bì, định lượng, đặt bao bì vào vị trí và đóng kín bằng thiết bị hỗ trợ. Phương án này phù hợp với nhu cầu sản xuất nhỏ, sản phẩm có quy mô đóng gói chưa lớn hoặc trường hợp cần linh hoạt giữa nhiều loại sản phẩm và quy cách.
Máy đóng gói bán tự động
Máy bán tự động giảm bớt một số thao tác thủ công nhưng vẫn cần người vận hành thực hiện một hoặc nhiều bước, chẳng hạn cấp sản phẩm, đặt túi hoặc đưa bao bì vào vị trí. Đây là phương án trung gian giữa thao tác thủ công và dây chuyền tự động hoàn toàn, phù hợp khi doanh nghiệp muốn nâng cao tính ổn định của một số công đoạn nhưng chưa cần tự động hóa toàn bộ dây chuyền.
Máy đóng gói tự động
Máy đóng gói tự động có thể thực hiện liên tiếp nhiều công đoạn như cấp liệu, định lượng, tạo hoặc cấp bao bì, chiết rót, hàn kín và đưa thành phẩm ra ngoài tùy cấu hình. Một số thiết bị còn có thể kết nối với băng tải, máy in ngày sản xuất, máy dán nhãn, máy kiểm tra hoặc máy đóng thùng để hình thành dây chuyền liên tục.
Qua bài viết trên, hy vọng đã có cái nhìn tổng quan và chi tiết về cấu tạo, nguyên lý hoạt động cũng như các dòng máy đóng gói thực phẩm phổ biến hiện nay. Việc lựa chọn thiết bị đóng gói phù hợp không chỉ giúp tối ưu hóa quy trình sản xuất, nâng cao năng suất mà còn bảo vệ chất lượng sản phẩm và gia tăng giá trị thương hiệu trên thị trường.
