Khuôn ép viên nén gỗ là bộ phận trực tiếp định hình nguyên liệu trong quá trình ép, ảnh hưởng đến kích thước, độ nén và độ ổn định của viên thành phẩm. Thiết kế lỗ khuôn, vật liệu chế tạo và độ chính xác gia công cần phù hợp với nguyên liệu cũng như công suất máy.
Vậy khuôn ép viên nén gỗ là gì, có cấu tạo và vật liệu như thế nào, đâu là tiêu chí lựa chọn phù hợp? Bài viết dưới đây sẽ phân tích cụ thể từng yếu tố.

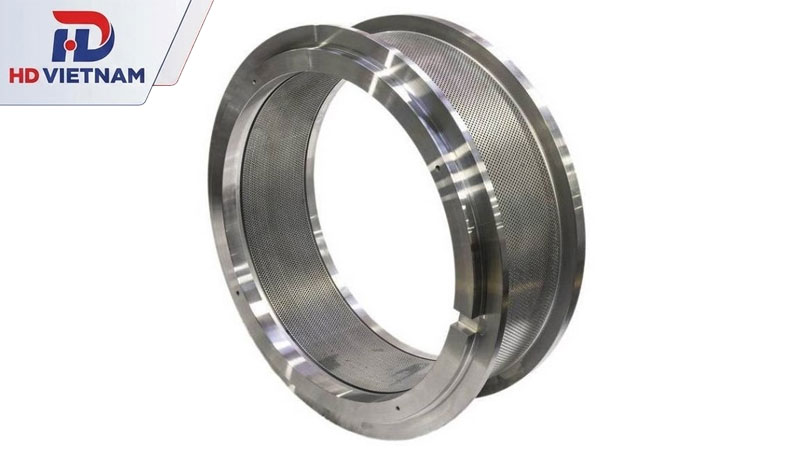

Cấu tạo của khuôn ép viên nén gỗ
Khuôn ép viên nén gỗ là bộ phận tạo hình của máy ép viên, có nhiệm vụ đưa nguyên liệu đã được xử lý vào các lỗ ép dưới tác động của con lăn. Dưới áp lực và ma sát trong buồng ép, mùn cưa, dăm gỗ hoặc phụ phẩm sinh khối được nén thành các viên có kích thước tương đối đồng đều. Chất lượng khuôn, thiết kế lỗ ép và sự phù hợp với nguyên liệu có ảnh hưởng trực tiếp đến độ ổn định của quá trình tạo viên.
Các thông số kỹ thuật cốt lõi cần biết
Khi đánh giá hoặc lựa chọn khuôn ép viên nén gỗ, cần chú ý một số thông số chính:
- Vật liệu chế tạo: Khuôn thường sử dụng thép hợp kim có khả năng chịu áp lực và chống mài mòn. Quá trình xử lý nhiệt phù hợp giúp cải thiện độ bền khi làm việc liên tục.
- Đường kính lỗ khuôn: Quyết định kích thước cơ bản của viên nén. Đường kính cần được lựa chọn theo yêu cầu thành phẩm và đặc tính nguyên liệu.
- Tỷ lệ chiều dài/đường kính lỗ (L/D): Ảnh hưởng đến mức độ nén và khả năng thoát nguyên liệu qua khuôn. Tỷ lệ phù hợp cần được tính toán dựa trên loại nguyên liệu, độ ẩm và yêu cầu sản phẩm.
- Độ chính xác và độ nhẵn của lỗ: Các lỗ được gia công đồng đều, bề mặt phù hợp giúp nguyên liệu đi qua thuận lợi, hạn chế ma sát và hỗ trợ quá trình ép ổn định.
- Kết cấu khuôn: Với dây chuyền công nghiệp, khuôn vòng (Ring Die) được sử dụng phổ biến nhờ khả năng bố trí nhiều lỗ ép và đáp ứng sản xuất liên tục.

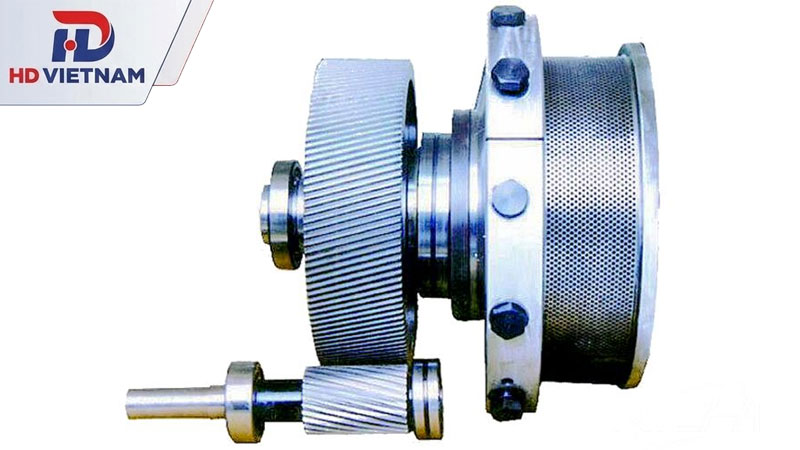

Cơ chế hoạt động phối hợp
Khuôn không hoạt động độc lập mà phối hợp trực tiếp với con lăn ép và hệ thống cấp liệu của máy ép viên. Nguyên liệu sau khi nghiền và điều chỉnh độ ẩm được đưa vào buồng ép. Con lăn tạo lực nén, ép nguyên liệu đi qua các lỗ trên khuôn. Khi thoát khỏi mặt khuôn, dòng nguyên liệu được tạo thành dạng viên và tiếp tục được cắt theo chiều dài yêu cầu của hệ thống.
Trong quá trình này, khuôn quyết định hình dạng và kích thước lỗ ép, con lăn cung cấp lực nén, còn đặc tính nguyên liệu như kích thước hạt và độ ẩm ảnh hưởng đến khả năng tạo viên. Sự phối hợp phù hợp giữa các yếu tố này giúp duy trì năng suất và chất lượng viên nén ổn định.
Tham khảo thêm: 8 công ty sản xuất viên nén gỗ xuất khẩu tại Việt Nam
Vật liệu chế tạo khuôn ép viên nén gỗ loại nào tốt nhất?
Không có một loại vật liệu nào phù hợp cho mọi khuôn ép viên nén gỗ. Với điều kiện làm việc chịu áp lực và ma sát liên tục, vật liệu khuôn cần đáp ứng đồng thời yêu cầu về độ cứng, khả năng chống mài mòn và độ bền cơ học. Ngoài vật liệu nền, quy trình gia công và xử lý nhiệt cũng ảnh hưởng đáng kể đến độ bền của khuôn.
Đối với khuôn ép viên nén gỗ, thép hợp kim được xử lý nhiệt phù hợp là nhóm vật liệu được ưu tiên trong các dây chuyền sản xuất. Tuy lựa chọn cụ thể cần dựa trên loại máy ép, đặc tính nguyên liệu, kích thước viên và cường độ vận hành thực tế.
| Nhóm vật liệu | Đặc điểm chính | Khả năng chịu mài mòn | Mức độ phù hợp với viên nén gỗ | Lưu ý |
| Thép hợp kim | Độ bền cơ học tốt, có thể xử lý nhiệt để cải thiện đặc tính làm việc | Cao nếu được xử lý phù hợp | Phù hợp với nhiều dây chuyền biomass | Cần lựa chọn đúng mác thép và chế độ nhiệt luyện |
| Thép hợp kim chịu mài mòn cao | Tập trung vào khả năng làm việc trong môi trường áp lực và ma sát lớn | Cao | Phù hợp với dây chuyền vận hành liên tục | Chi phí và hiệu quả cần đánh giá theo điều kiện sử dụng |
| Thép không qua xử lý nhiệt phù hợp | Độ bền làm việc thấp hơn so với vật liệu được nhiệt luyện đúng yêu cầu | Thấp hơn | Không nên lựa chọn chỉ dựa trên giá thành | Có thể nhanh xuống cấp khi làm việc với nguyên liệu có tính mài mòn |
Hướng dẫn cách lựa chọn khuôn ép viên nén gỗ chuẩn kỹ thuật
Lựa chọn khuôn ép viên nén gỗ cần dựa trên đặc tính nguyên liệu, thông số máy và yêu cầu thành phẩm. Một khuôn phù hợp không chỉ có độ bền tốt mà còn phải bảo đảm lỗ ép được gia công chính xác, tỷ số nén phù hợp và tương thích hoàn toàn với kết cấu máy.
Tiêu chí 1: Chọn tỷ số nén (L/D) phù hợp với nguyên liệu
L/D là tỷ lệ giữa chiều dài làm việc của lỗ khuôn và đường kính lỗ. Thông số này ảnh hưởng đến mức độ nén, lực ép và khả năng thoát nguyên liệu.
Đặc tính gỗ khác nhau sẽ yêu cầu thiết kế khuôn khác nhau. Gỗ mềm như thông, tràm và gỗ cứng như keo, cao su, bạch đàn có sự khác biệt về cấu trúc, độ cứng và khả năng nén. Do đó, không nên áp dụng một tỷ số L/D cố định cho tất cả nguyên liệu.
- Gỗ mềm: có thể cần tỷ số nén cao hơn để đạt mức độ nén phù hợp.
- Gỗ cứng: thường cần kiểm soát tỷ số nén và lực ép để hạn chế hiện tượng quá tải, kẹt liệu hoặc nhiệt phát sinh trong quá trình ép.
Thông số L/D cuối cùng nên được xác định dựa trên loại gỗ, độ ẩm, kích thước nguyên liệu, đường kính viên và đặc tính của máy ép.

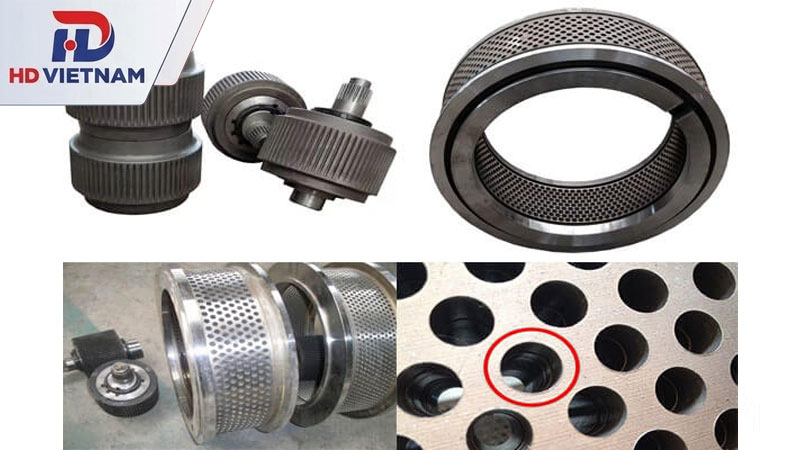

Tiêu chí 2: Kiểm tra độ chính xác của lỗ khuôn
Độ chính xác và độ nhẵn của lỗ khuôn ảnh hưởng đến khả năng đưa nguyên liệu qua khuôn. Các phương pháp gia công chính xác như CNC hoặc Gundrill có thể tạo ra hệ thống lỗ đồng đều, bề mặt phù hợp và hỗ trợ giảm ma sát trong quá trình ép.
Khi kiểm tra khuôn, nên chú ý:
- Kích thước các lỗ có đồng đều hay không.
- Bề mặt lỗ có nhẵn và sạch hay không.
- Lỗ ép có dấu hiệu biến dạng, mòn hoặc tắc nghẽn hay không.
- Các lỗ được bố trí đúng theo thiết kế của khuôn.
Tiêu chí 3: Bảo đảm tương thích với máy ép viên
Khuôn phải phù hợp chính xác với kết cấu của máy ép đang sử dụng. Các thông số như đường kính trong, đường kính ngoài, vị trí và rãnh định vị, kết cấu lắp đặt cần được đối chiếu với thông số kỹ thuật của máy trước khi đặt hàng.
Không nên chỉ chọn khuôn theo đường kính viên. Một khuôn có kích thước lỗ phù hợp nhưng sai kích thước lắp đặt vẫn có thể không sử dụng được trên máy.
Tiêu chí 4: Xem xét nhà cung cấp và chế độ bảo hành
Nên lựa chọn nhà cung cấp có thông tin rõ ràng về vật liệu chế tạo, quy trình xử lý nhiệt, độ chính xác gia công và khả năng chịu mài mòn. Chính sách bảo hành và hỗ trợ kỹ thuật cũng cần được xem xét, đặc biệt với dây chuyền vận hành liên tục.
Trước khi đặt khuôn, doanh nghiệp nên cung cấp thông tin về model máy, nguyên liệu, độ ẩm, đường kính viên, công suất và khuôn đang sử dụng. Đây là cơ sở để nhà cung cấp tư vấn thông số phù hợp thay vì lựa chọn chỉ dựa trên kích thước hoặc giá thành.
