Gối đỡ trục ngang là một trong những linh kiện quan trọng giúp nâng đỡ trục quay, giảm ma sát và duy trì sự ổn định cho các hệ thống truyền động trong máy móc công nghiệp. Với thiết kế chắc chắn, khả năng chịu tải tốt và dễ dàng lắp đặt, loại gối đỡ này được ứng dụng rộng rãi trong băng tải, động cơ điện, máy chế biến, thiết bị sản xuất và nhiều dây chuyền công nghiệp khác.
Vậy thì gối đỡ trục ngang là gì, có cấu tạo như thế nào, được ứng dụng ở đâu và cần lưu ý gì khi lựa chọn? Hãy cùng HD VIETNAM tìm hiểu chi tiết trong bài viết dưới đây.
Tìm hiểu gối đỡ trục ngang là gì?

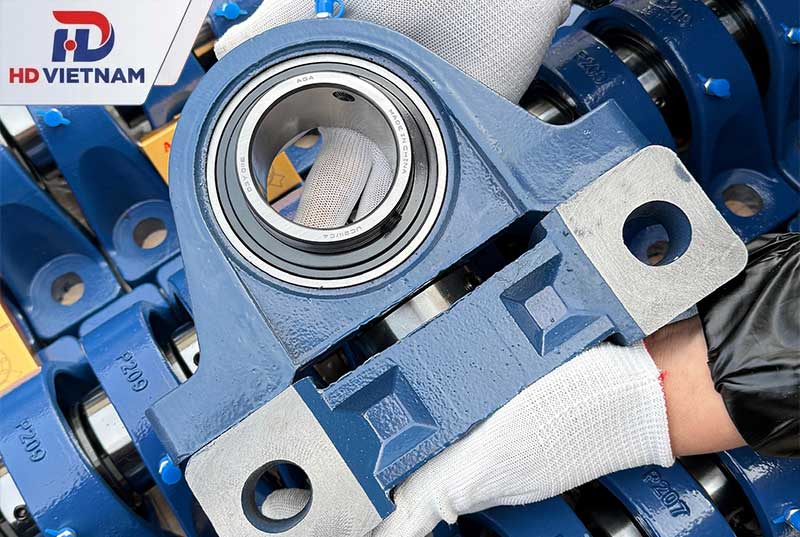

Gối đỡ trục ngang là cụm chi tiết cơ khí gồm vỏ gối đỡ và vòng bi, được thiết kế để nâng đỡ và cố định trục quay theo phương ngang. Bộ phận này giúp giữ trục đúng vị trí, giảm ma sát, hấp thụ tải trọng và đảm bảo trục quay ổn định trong suốt quá trình vận hành. Gối đỡ thường được chế tạo từ gang hoặc thép có độ bền cao, phù hợp với nhiều điều kiện làm việc trong công nghiệp.
Hệ thống truyền động gối đỡ trục ngang có các vai trò chính như sau:
- Nâng đỡ và định vị trục quay theo phương ngang.
- Giảm ma sát giữa trục và thân máy nhờ vòng bi bên trong.
- Chịu và phân bố tải trọng, hạn chế rung lắc và lệch tâm.
- Giúp hệ thống truyền động vận hành êm ái, ổn định và kéo dài tuổi thọ của trục, vòng bi cũng như các chi tiết liên quan.
Cấu tạo của gối đỡ vòng bi trục ngang
Gối đỡ vòng bi trục ngang được thiết kế theo dạng cụm lắp ráp hoàn chỉnh, gồm vỏ gối đỡ (housing) và vòng bi tự lựa (insert bearing). Cấu tạo này giúp nâng đỡ trục quay theo phương ngang, giảm ma sát, chịu tải hiệu quả và đảm bảo hệ thống truyền động vận hành ổn định trong thời gian dài.
| Bộ phận | Cấu tạo | Chức năng |
| Vỏ gối đỡ (Bearing Housing) | Được chế tạo từ gang xám, gang cầu hoặc thép có độ bền cao. Thiết kế dạng chân đế phẳng với các lỗ bắt bu lông và khoang lắp vòng bi dạng mặt cầu. | Cố định cụm gối đỡ lên bệ máy, chịu tải trọng từ trục, bảo vệ vòng bi và giúp cụm gối đỡ làm việc ổn định. |
| Vòng trong | Lắp trực tiếp lên trục, thường có vít hãm hoặc vòng khóa lệch tâm để cố định vị trí. | Liên kết chặt với trục quay, truyền chuyển động và ngăn hiện tượng trượt trục khi vận hành. |
| Vòng ngoài | Thiết kế bề mặt cầu, lắp khớp với khoang chứa trong vỏ gối đỡ. | Cho phép vòng bi tự lựa, bù sai lệch nhỏ giữa trục và bệ máy, giảm rung động và mài mòn. |
| Bi lăn (Con lăn) | Gồm các viên bi thép hoặc con lăn có độ cứng cao, được bố trí giữa vòng trong và vòng ngoài. | Chịu tải trọng, giảm ma sát giữa các bề mặt tiếp xúc và giúp trục quay êm, ổn định. |
| Vòng cách | Khung giữ các viên bi hoặc con lăn ở khoảng cách đều nhau. | Định vị bi lăn, hạn chế va chạm giữa các viên bi, giảm ma sát và sinh nhiệt khi vận hành. |
| Phớt chắn bụi | Lắp ở hai đầu vòng bi, chế tạo từ cao su hoặc vật liệu tổng hợp chịu mài mòn. | Giữ mỡ bôi trơn bên trong, ngăn bụi bẩn, nước và tạp chất xâm nhập, giúp tăng tuổi thọ vòng bi. |
| Đầu tra mỡ (Grease Nipple) | Tích hợp trên thân gối đỡ ở hầu hết các dòng sản phẩm hiện nay. | Cho phép bổ sung mỡ bôi trơn định kỳ mà không cần tháo gối đỡ, giúp giảm mài mòn và duy trì hiệu suất hoạt động. |
Ứng dụng của gối đỡ trục ngang
1. Gối đỡ trục ngang máy cắt

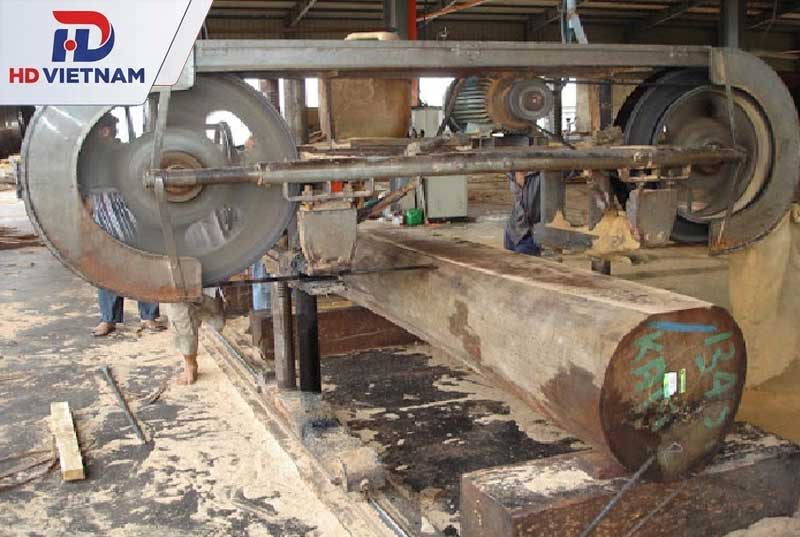

Trong các dòng máy cắt công nghiệp, máy cắt gỗ, máy cắt kim loại, máy cắt nhôm, máy cắt đá và máy cắt tự động, gối đỡ trục ngang là bộ phận quan trọng giúp nâng đỡ trục quay của lưỡi cắt hoặc trục truyền động. Nhờ giữ trục luôn đúng tâm, gối đỡ giúp lưỡi cắt vận hành ổn định, giảm rung lắc và hạn chế sai số trong quá trình gia công.
Ngoài nhiệm vụ cố định trục, gối đỡ còn giúp giảm ma sát giữa trục và thân máy, hạn chế sinh nhiệt khi máy hoạt động ở tốc độ cao. Điều này góp phần kéo dài tuổi thọ của vòng bi, giảm hao mòn lưỡi cắt và nâng cao chất lượng bề mặt sản phẩm sau gia công.
Đối với các dây chuyền cắt tự động làm việc liên tục, việc sử dụng gối đỡ trục ngang chất lượng cao còn giúp giảm thời gian dừng máy để bảo trì, tăng năng suất và đảm bảo độ chính xác trong từng chu kỳ vận hành.
2. Các ứng dụng công nghiệp và nông nghiệp khác
Nhờ khả năng chịu tải tốt, kết cấu chắc chắn và dễ lắp đặt, gối đỡ trục ngang được ứng dụng rộng rãi trong nhiều lĩnh vực sản xuất và chế tạo máy.
Trong công nghiệp, sản phẩm thường được sử dụng trên:

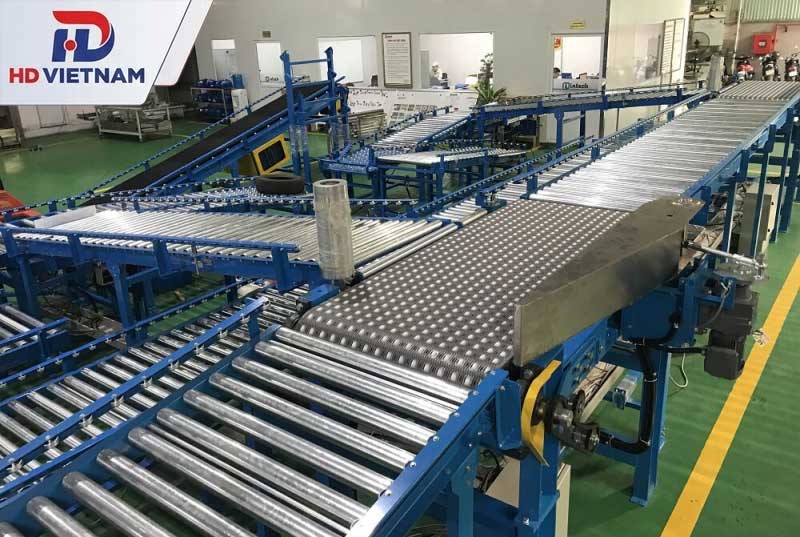

- Hệ thống băng tải, băng chuyền và con lăn vận chuyển hàng hóa.
- Vít tải, gầu tải và các thiết bị truyền động.
- Quạt công nghiệp, máy thổi khí và hệ thống thông gió.
- Máy bơm, máy trộn, máy nghiền, máy sàng rung.
- Dây chuyền sản xuất xi măng, khai khoáng, luyện kim, chế biến gỗ và thực phẩm.
- Thiết bị nâng hạ như cầu trục, pa lăng, tời điện và tang cuốn cáp.
Lĩnh vực nông nghiệp gối đỡ trục ngang xuất hiện trên nhiều loại máy phục vụ sản xuất như:
- Máy gặt đập liên hợp.
- Máy cày, máy xới đất và máy gieo hạt.
- Máy xay xát lúa gạo.
- Máy nghiền và trộn thức ăn chăn nuôi.
- Máy ép cám viên, máy sấy nông sản và hệ thống băng tải vận chuyển nông sản.
Bên cạnh gối đỡ trục ngang còn được ứng dụng trong các hệ thống xử lý nước, máy khuấy hóa chất, dây chuyền đóng gói, thiết bị tự động hóa và nhiều loại máy móc cơ khí khác. Việc lựa chọn đúng loại gối đỡ phù hợp với tải trọng, tốc độ quay và điều kiện làm việc sẽ giúp hệ thống vận hành ổn định, giảm chi phí bảo trì và nâng cao tuổi thọ thiết bị.
Cách lựa chọn gối đỡ trục ngang chuẩn kỹ thuật
Việc lựa chọn đúng gối đỡ trục ngang không chỉ giúp hệ thống truyền động hoạt động ổn định mà còn giảm chi phí bảo trì, hạn chế hư hỏng và kéo dài tuổi thọ của vòng bi cũng như toàn bộ máy móc. Dưới đây là những tiêu chí quan trọng cần lưu ý.
1. Xác định đường kính trục
Đường kính trục là thông số đầu tiên cần xác định khi chọn gối đỡ. Kích thước lỗ trong của vòng bi phải trùng với đường kính trục để đảm bảo khả năng lắp ghép chính xác.
Hiện nay, gối đỡ trục ngang được sản xuất với nhiều kích thước như 12 mm, 15 mm, 20 mm, 25 mm, 30 mm, 35 mm, 40 mm, 50 mm… phù hợp với hầu hết các hệ thống truyền động công nghiệp.
Nếu chọn sai kích thước:
- Trục có thể bị lỏng hoặc lắp quá chặt.
- Tăng rung động và phát sinh nhiệt khi vận hành.
- Làm giảm tuổi thọ của vòng bi và các chi tiết liên quan.
Vậy cần đo chính xác đường kính trục bằng thước cặp hoặc tra theo bản vẽ kỹ thuật trước khi lựa chọn.
2. Xác định tải trọng và tốc độ quay
Mỗi loại gối đỡ được thiết kế để đáp ứng một giới hạn tải trọng và tốc độ làm việc nhất định. Do đó, cần đánh giá điều kiện vận hành thực tế của thiết bị trước khi lựa chọn.
- Hệ thống tải trọng lớn hoặc chịu va đập: Nên chọn gối đỡ có vỏ gang hoặc thép cường lực, kết hợp vòng bi chịu tải cao.
- Hệ thống tốc độ quay cao: Ưu tiên vòng bi có độ chính xác cao, ma sát thấp và khả năng tản nhiệt tốt.
- Máy hoạt động liên tục nhiều ca: Nên lựa chọn sản phẩm có khả năng bôi trơn tốt và độ bền cao để giảm chi phí bảo dưỡng.
Việc lựa chọn đúng tải trọng và tốc độ quay sẽ giúp thiết bị vận hành ổn định, giảm hao mòn và hạn chế sự cố trong quá trình sử dụng.
3. Môi trường làm việc
Điều kiện môi trường ảnh hưởng trực tiếp đến tuổi thọ của gối đỡ trục ngang. Vì vậy, cần lựa chọn vật liệu và kết cấu phù hợp với từng ứng dụng.
- Môi trường nhiều bụi: Chọn gối đỡ có phớt chắn kín để ngăn bụi xâm nhập vào vòng bi.
- Môi trường ẩm ướt hoặc ngoài trời: Ưu tiên gối đỡ inox hoặc vật liệu chống ăn mòn.
- Môi trường nhiệt độ cao: Sử dụng gối đỡ và mỡ bôi trơn chuyên dụng chịu nhiệt.
- Ngành thực phẩm, dược phẩm: Nên dùng gối đỡ inox hoặc nhựa kỹ thuật đáp ứng yêu cầu vệ sinh và chống oxy hóa.
- Ngành khai khoáng, xi măng: Chọn gối đỡ có khả năng chịu tải lớn, chống va đập và chống mài mòn tốt.
Lựa chọn đúng theo môi trường làm việc sẽ giúp tăng độ bền và giảm tần suất bảo trì thiết bị.
4. Thương hiệu và xuất xứ uy tín
Bên cạnh các yếu tố kỹ thuật, thương hiệu cũng là tiêu chí quan trọng quyết định chất lượng và độ ổn định của sản phẩm.
Nên ưu tiên các thương hiệu đã được kiểm chứng trên thị trường như:
- AGA
- SKF
- NSK
- NTN
- Asahi
- FYH
- FAG
Nên lựa chọn nhà cung cấp chính hãng có đầy đủ chứng từ xuất xứ (CO), chứng nhận chất lượng (CQ), chính sách bảo hành rõ ràng và đội ngũ tư vấn kỹ thuật. Điều này giúp đảm bảo sản phẩm đạt tiêu chuẩn kỹ thuật, vận hành bền bỉ và hạn chế tối đa nguy cơ mua phải hàng giả hoặc hàng kém chất lượng.
Trên đây là toàn bộ thông tin chi tiết về cấu tạo, ứng dụng cũng như hướng dẫn lựa chọn gối đỡ trục ngang đúng tiêu chuẩn kỹ thuật. Việc đầu tư đúng loại gối đỡ chất lượng ngay từ đầu không chỉ giúp hệ thống máy móc vận hành ổn định, êm ái mà còn tiết kiệm tối đa chi phí bảo trì, sửa chữa về sau.
