Bạc đạn không chỉ là một chi tiết nhỏ trong hệ thống máy móc mà còn đóng vai trò quan trọng quyết định độ bền, độ ổn định và hiệu suất vận hành của thiết bị. Mỗi loại bạc đạn được thiết kế với cấu tạo và chức năng riêng nhằm đáp ứng những điều kiện làm việc khác nhau từ tải trọng nhẹ, tốc độ cao cho đến môi trường rung động mạnh hoặc nhiệt độ khắc nghiệt.
Phần này, HD VIETNAM sẽ tổng hợp các dòng bạc đạn phổ biến nhất hiện nay, đồng thời phân tích ứng dụng thực tế của từng loại để giúp bạn lựa chọn sản phẩm phù hợp và tối ưu cho nhu cầu sử dụng.
Vì sao cần phân loại các loại vòng bi bạc đạn?
Việc phân loại các loại vòng bi – bạc đạn là yếu tố quan trọng trong thiết kế, lắp đặt và vận hành máy móc. Mỗi loại vòng bi được chế tạo với cấu tạo và đặc tính kỹ thuật khác nhau nhằm đáp ứng từng điều kiện làm việc cụ thể. Trong thực tế, trục máy có thể chịu tải hướng kính, tải dọc trục hoặc đồng thời cả hai loại tải. Nếu không phân loại rõ ràng và lựa chọn đúng chủng loại phù hợp, vòng bi có thể làm việc vượt quá khả năng thiết kế, dẫn đến mài mòn nhanh, biến dạng con lăn và hư hỏng sớm.
Bên cạnh thì điều kiện vận hành như tốc độ quay cao, rung động mạnh, lệch trục, nhiệt độ lớn hay môi trường bụi bẩn cũng đòi hỏi những thiết kế vòng bi khác nhau. Có loại chuyên dùng cho tải nặng, có loại tối ưu cho tốc độ cao, có loại có khả năng tự lựa khi trục bị lệch, hoặc có phớt chắn để tăng khả năng làm kín. Việc phân loại rõ ràng giúp kỹ thuật viên và người sử dụng lựa chọn đúng sản phẩm, đảm bảo giảm ma sát, hạn chế sinh nhiệt, tăng độ ổn định và kéo dài tuổi thọ thiết bị.
Ngoài ra, lựa chọn đúng loại vòng bi còn giúp giảm chi phí bảo trì và hạn chế tình trạng dừng máy đột xuất. Khi vòng bi hoạt động đúng với thông số thiết kế, toàn bộ hệ thống vận hành sẽ bền bỉ và hiệu quả hơn. Vì vậy, phân loại các loại vòng bi – bạc đạn không chỉ mang ý nghĩa kỹ thuật mà còn đóng vai trò quan trọng trong việc tối ưu hiệu suất và chi phí vận hành lâu dài.
Tổng hợp các loại bạc đạn thông dụng nhất hiện nay

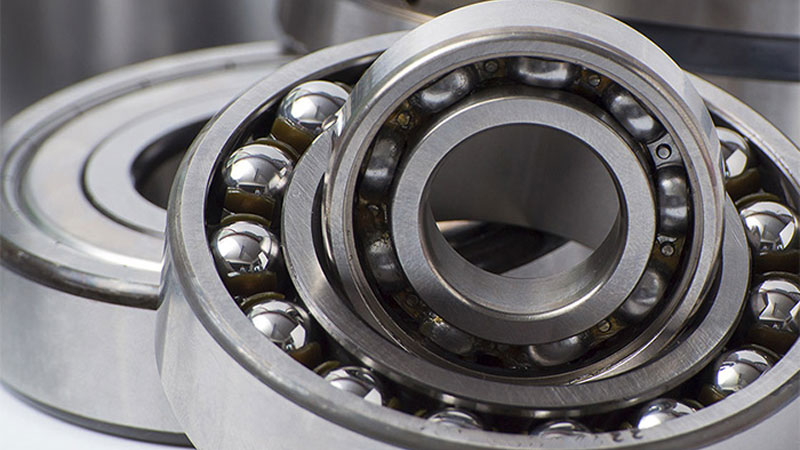

1. Bạc đạn cầu (Deep Groove Ball Bearings)
Bạc đạn cầu là dòng ổ lăn thông dụng nhất hiện nay nhờ thiết kế đơn giản, dễ lắp đặt và giá thành hợp lý. Cấu tạo gồm vòng trong, vòng ngoài, các viên bi hình cầu và lồng bi định vị. Rãnh lăn được gia công dạng cung tròn sâu, giúp viên bi tiếp xúc ổn định trong quá trình quay.
Ưu điểm nổi bật của bạc đạn cầu là khả năng chịu tải hướng tâm tốt, đồng thời vẫn tiếp nhận được một phần tải dọc trục theo cả hai chiều ở mức vừa phải. Nhờ hệ số ma sát thấp, loại này vận hành êm, ít sinh nhiệt và phù hợp với tốc độ quay cao.
Trong thực tế, bạc đạn cầu xuất hiện nhiều trong motor điện, quạt máy, máy bơm nước, thiết bị gia dụng, xe máy và nhiều hệ thống cơ khí dân dụng. Các dải mã quen thuộc như 6000, 6200, 6300 thường được sử dụng rộng rãi trong các ứng dụng phổ thông.
2. Bạc đạn đũa (Cylindrical Roller Bearings)
Bạc đạn đũa sử dụng con lăn hình trụ thay cho viên bi cầu. Nhờ bề mặt tiếp xúc dạng đường thẳng giữa con lăn và rãnh lăn, tải trọng được phân bố đều trên diện tích lớn hơn, giúp tăng khả năng chịu lực hướng tâm đáng kể.
Đặc tính chính của dòng vòng bi này là độ cứng cao, khả năng chịu tải hướng kính lớn và làm việc ổn định ở tốc độ tương đối cao. Một số thiết kế có gờ chặn ở vòng trong hoặc vòng ngoài, cho phép tiếp nhận tải dọc trục ở mức nhất định. Ngoài ra, nhiều mẫu có cấu trúc tách rời giúp việc lắp ráp và bảo dưỡng thuận tiện hơn.
Bạc đạn đũa thường được ứng dụng trong hộp số ô tô, động cơ công suất lớn, máy công cụ, thiết bị truyền động công nghiệp và các hệ thống yêu cầu độ bền cao khi chịu tải nặng.

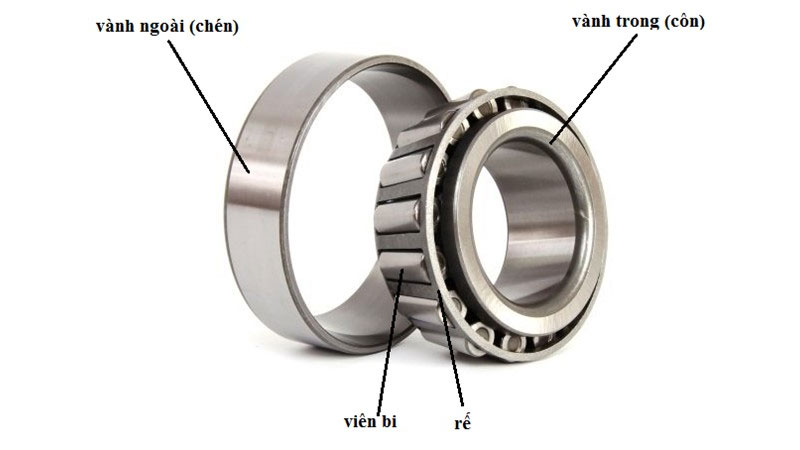

3. Bạc đạn côn (Tapered Roller Bearings)
Bạc đạn côn được thiết kế với các con lăn dạng hình nón cụt, bố trí theo một góc nghiêng xác định. Cấu trúc này cho phép ổ lăn chịu đồng thời cả tải trọng hướng tâm và tải trọng dọc trục với giá trị lớn, đặc biệt phù hợp trong các hệ thống truyền động chịu lực phức hợp.
Một bộ bạc đạn côn thường gồm cụm vòng trong gắn con lăn (côn) và vòng ngoài (chén) có thể tách rời, giúp điều chỉnh khe hở khi lắp đặt. Nhờ thiết kế hình học đặc biệt, lực tác động được phân bổ đều dọc theo chiều dài con lăn, tăng độ cứng vững và độ tin cậy.
Loại vòng bi này được sử dụng phổ biến trong trục bánh xe ô tô, moay-ơ, hộp số, máy nông nghiệp, máy nghiền và nhiều thiết bị công nghiệp nặng đòi hỏi khả năng chịu tải hỗn hợp cao.

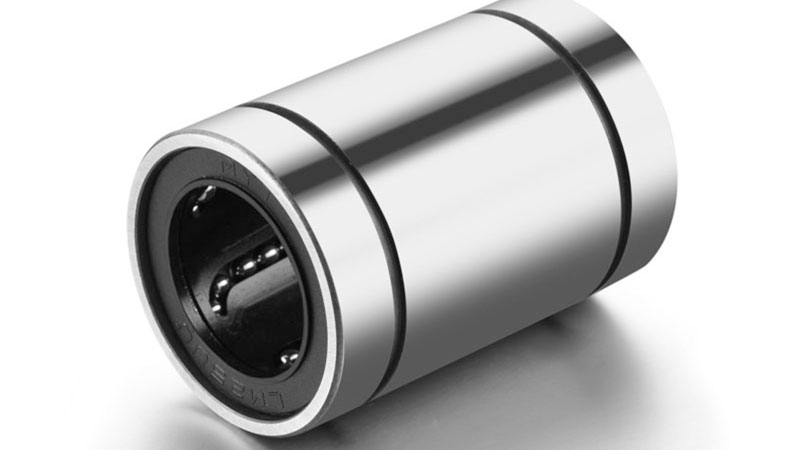

4. Bạc đạn trượt (Plain Bearings / Linear Bushings)
Bạc đạn trượt là dạng cơ cấu hỗ trợ chuyển động tịnh tiến thay vì chuyển động quay. Khác với ổ lăn truyền thống, loại này không sử dụng viên bi hoặc con lăn để tạo ma sát lăn, mà dựa trên bề mặt trượt được gia công chính xác kết hợp bôi trơn phù hợp.
Trong các thiết kế hiện đại như bạc đạn trượt tuyến tính, bên trong có thể tích hợp hệ thống bi tuần hoàn giúp chuyển động mượt và ổn định dọc theo thanh dẫn hướng. Cấu trúc gồm vỏ ngoài, ống lót hoặc cụm bi, vòng cách và phớt chắn bụi.
Bạc đạn trượt được ứng dụng nhiều trong máy in 3D, máy CNC, thiết bị tự động hóa, hệ thống cửa trượt, robot y tế và các cơ cấu yêu cầu chuyển động tuyến tính chính xác. Ưu điểm của dòng này là vận hành êm, giảm rung và phù hợp với không gian lắp đặt hạn chế.

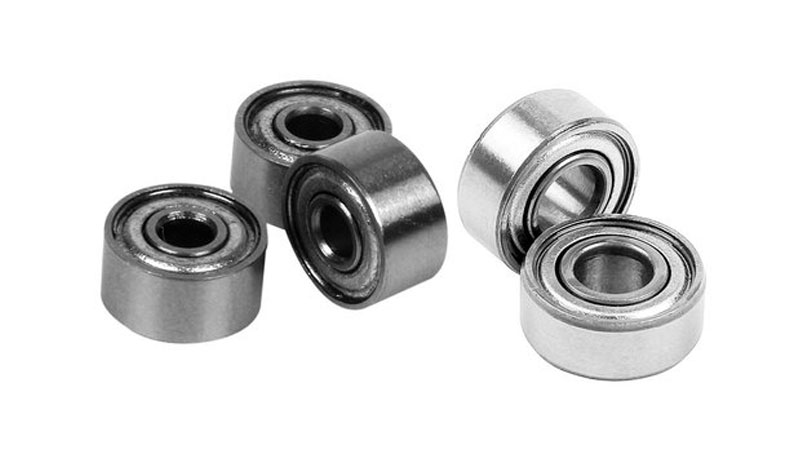

5. Bạc đạn loại nhỏ (Miniature Bearings)
Bạc đạn mini là dòng ổ lăn có kích thước rất nhỏ, thường có đường kính trục dưới 10 mm. Dù thu gọn về kích thước, cấu tạo vẫn đầy đủ gồm vòng trong, vòng ngoài, viên bi và lồng giữ bi được gia công với độ chính xác cao.
Đặc điểm nổi bật của loại này là khả năng quay tốc độ cao, độ ồn thấp và yêu cầu dung sai cực kỳ chặt chẽ. Các dải mã phổ biến gồm 60x, 62x, 68x, 69x như 606, 607, 608, 628 hoặc 690–699.
Bạc đạn mini được sử dụng trong robot, quạt tản nhiệt máy tính, động cơ nhỏ, thiết bị y tế, đồng hồ cơ khí và các sản phẩm điện tử gọn nhẹ. Chúng đóng vai trò quan trọng trong những hệ thống yêu cầu độ chính xác và tính ổn định cao.

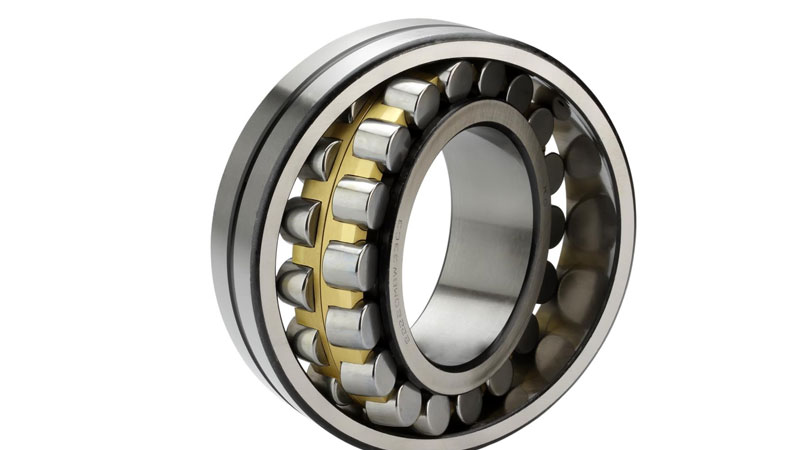

6. Bạc đạn nhào (Vòng bi tự lựa / Tang trống)
Bạc đạn nhào là dòng ổ lăn có khả năng tự điều chỉnh khi trục bị lệch tâm hoặc sai lệch góc trong quá trình vận hành. Thiết kế đặc trưng gồm vòng ngoài có rãnh lăn dạng cầu và vòng trong tích hợp hai dãy bi hoặc con lăn tang trống.
Nhờ cấu trúc này, bạc đạn có thể bù sai lệch giữa trục và gối đỡ, giảm ứng suất tập trung và hạn chế mài mòn không đều. Loại tự lựa bi phù hợp với tải trung bình và tốc độ cao, trong khi dòng tang trống có khả năng chịu tải hướng kính lớn và va đập mạnh.
Bạc đạn nhào thường được lắp trong máy cán thép, sàng rung, băng tải tải nặng, máy chế biến gỗ, thiết bị khai thác mỏ và các hệ thống trục dài khó đảm bảo độ đồng tâm tuyệt đối.
Phân biệt các loại ổ bi, ổ lăn theo thương hiệu và cấu tạo

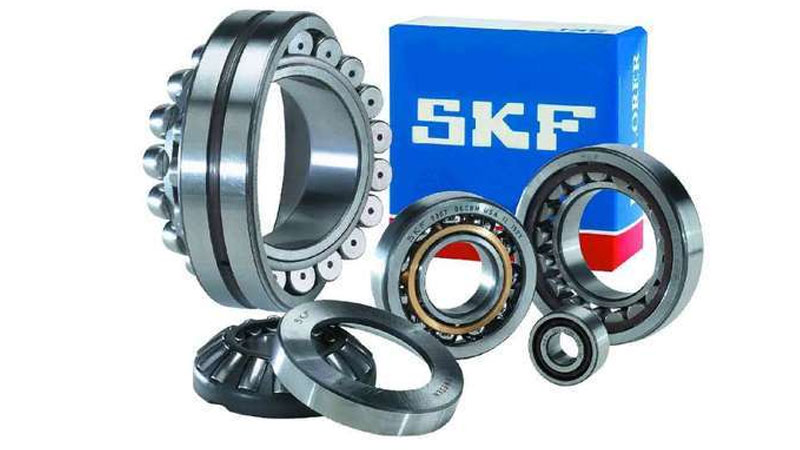

Các loại bạc đạn SKF
SKF là thương hiệu vòng bi có nguồn gốc từ Thụy Điển, được thành lập từ đầu thế kỷ 20 và hiện diện tại hầu hết các quốc gia công nghiệp phát triển. Nhờ nền tảng kỹ thuật châu Âu cùng hệ thống tiêu chuẩn nghiêm ngặt, SKF trở thành một trong những nhà sản xuất ổ lăn hàng đầu thế giới.
Điểm nổi bật của bạc đạn SKF nằm ở chất lượng gia công chính xác cao, vật liệu thép tinh luyện đồng nhất và công nghệ xử lý nhiệt tiên tiến. Nhờ đó, sản phẩm đạt độ cứng tối ưu, hạn chế biến dạng khi chịu tải nặng và duy trì khả năng vận hành ổn định trong thời gian dài. Các thông số về độ đảo, độ đồng tâm và khe hở trong đều được kiểm soát chặt chẽ theo tiêu chuẩn quốc tế.
Ngoài độ bền cơ học, SKF còn chú trọng đến khả năng giảm ma sát và tối ưu hiệu suất năng lượng. Thiết kế rãnh lăn và hình học phần tử lăn được nghiên cứu kỹ lưỡng nhằm giảm tổn thất chuyển động, hạn chế sinh nhiệt và kéo dài chu kỳ bảo dưỡng. Đây là yếu tố quan trọng trong các hệ thống hoạt động liên tục như nhà máy sản xuất, dây chuyền công nghiệp hoặc thiết bị công suất lớn.
Bên cạnh các dòng tiêu chuẩn như 6000, 6200, 6300 series, SKF còn phát triển nhiều phiên bản chuyên dụng cho môi trường nhiệt độ cao, rung động mạnh, tốc độ lớn hoặc yêu cầu vệ sinh an toàn thực phẩm. Hệ thống ký hiệu hậu tố rõ ràng giúp người dùng nhận biết đặc tính kỹ thuật như nắp chắn kim loại, phớt cao su kín, khe hở C3 hoặc các mã chuyên dùng cho điều kiện đặc biệt. Chính sự đồng bộ giữa chất lượng, độ tin cậy và danh mục sản phẩm đa dạng đã giúp SKF duy trì vị thế thương hiệu cao cấp trong ngành ổ lăn toàn cầu.
Phân biệt ổ bi theo chất liệu chế tạo
Ngoài yếu tố thương hiệu, vật liệu sản xuất cũng quyết định đáng kể đến khả năng làm việc của bạc đạn trong từng môi trường cụ thể. Hiện nay, ba nhóm vật liệu phổ biến nhất gồm thép cứng, gốm và inox.
Bạc đạn thép cứng (Chrome Steel Bearings)
Đây là loại được sử dụng rộng rãi nhất trong công nghiệp. Vòng trong, vòng ngoài và phần tử lăn được chế tạo từ thép hợp kim có hàm lượng carbon cao, sau đó trải qua quá trình tôi và xử lý nhiệt để đạt độ cứng lớn.
Ưu điểm của dòng này là khả năng chịu tải tốt, giá thành hợp lý và độ bền cao trong điều kiện làm việc thông thường. Tuy nhiên, thép tiêu chuẩn có thể bị oxy hóa nếu tiếp xúc lâu với môi trường ẩm hoặc hóa chất.
Bạc đạn gốm (Ceramic Bearings)
Dòng này sử dụng viên bi bằng gốm kỹ thuật hoặc toàn bộ cấu trúc bằng vật liệu gốm chuyên dụng. Đặc tính nổi bật là trọng lượng nhẹ, độ cứng rất cao và khả năng chống mài mòn vượt trội. Nhờ hệ số ma sát thấp, bạc đạn gốm có thể hoạt động ở tốc độ quay rất lớn và ít sinh nhiệt.
Ngoài ra, chúng có khả năng kháng ăn mòn và không bị ảnh hưởng bởi từ trường. Nhược điểm chính là chi phí cao hơn so với thép truyền thống, do đó thường được ứng dụng trong thiết bị chính xác, động cơ tốc độ cao, robot hoặc ngành công nghệ cao.
Bạc đạn inox (Stainless Steel Bearings)
Loại này được chế tạo từ thép không gỉ, phù hợp với môi trường ẩm ướt, hóa chất nhẹ hoặc yêu cầu vệ sinh nghiêm ngặt. Nhờ đặc tính chống oxy hóa tốt, bạc đạn inox thường được lắp đặt trong ngành thực phẩm, y tế, dược phẩm và môi trường biển.
Tuy nhiên, so với thép cứng chuyên dụng, độ chịu tải của inox có thể thấp hơn đôi chút, nên cần cân nhắc theo điều kiện vận hành cụ thể.
Kinh nghiệm chọn mua bạc đạn chất lượng, giá tốt
Việc lựa chọn bạc đạn phù hợp không chỉ ảnh hưởng đến hiệu suất vận hành mà còn quyết định trực tiếp đến tuổi thọ thiết bị và chi phí bảo trì lâu dài. Một sản phẩm đúng thông số, đúng chất lượng sẽ giúp hệ thống hoạt động ổn định, hạn chế rung lắc, giảm tiêu hao năng lượng và tránh hư hỏng ngoài ý muốn. Dưới đây là những kinh nghiệm quan trọng cần lưu ý khi chọn mua vòng bi.
Kiểm tra mã số và thông số kỹ thuật
Mỗi loại bạc đạn đều có mã ký hiệu thể hiện đầy đủ thông tin về kích thước, cấu tạo, cấp chính xác và đặc tính kỹ thuật. Khi lựa chọn, cần kiểm tra chính xác:
- Đường kính trong (d), đường kính ngoài (D) và chiều rộng (B).
- Chủng loại: cầu rãnh sâu, đũa, côn, tang trống, tiếp xúc góc…
- Khe hở trong (ví dụ C3 khi làm việc ở nhiệt độ cao hoặc tải nặng).
- Kiểu che chắn: 2Z (nắp kim loại), 2RS1/2RS (phớt cao su kín).
- Cấp chính xác nếu dùng cho máy tốc độ cao hoặc thiết bị gia công.
Việc chọn sai mã có thể khiến ổ lăn không lắp vừa trục, gây quá nhiệt hoặc giảm tuổi thọ nhanh chóng. Do đó, nên đối chiếu mã cũ đang sử dụng hoặc tra cứu catalogue kỹ thuật chính hãng để đảm bảo thông số hoàn toàn phù hợp.
Cách nhận biết hàng thật – hàng giả (đặc biệt với dòng SKF)
Các thương hiệu lớn như SKF thường bị làm giả trên thị trường do nhu cầu cao. Để tránh mua phải sản phẩm kém chất lượng, cần chú ý:
- Bao bì in sắc nét, logo rõ ràng, không nhòe màu.
- Mã sản phẩm trên hộp trùng khớp với mã khắc laser trên vòng bi.
- Bề mặt gia công mịn, không có vết xước thô hoặc sai lệch kích thước.
- Tem chống giả hoặc mã QR kiểm tra nguồn gốc (nếu có).
- Giá bán không quá thấp so với mặt bằng thị trường.
Hàng giả thường có độ hoàn thiện kém, vật liệu không đạt tiêu chuẩn, dẫn đến nhanh hỏng, phát sinh tiếng ồn lớn và có thể gây hư hại dây chuyền sản xuất. Vì vậy, không nên chọn mua chỉ dựa trên yếu tố giá rẻ.
Lựa chọn đơn vị cung cấp uy tín
Nhà phân phối đáng tin cậy sẽ cung cấp đầy đủ chứng từ nguồn gốc, hóa đơn và chính sách bảo hành rõ ràng. Ngoài ra, đơn vị chuyên nghiệp còn có đội ngũ kỹ thuật hỗ trợ tư vấn chọn đúng chủng loại theo tải trọng, tốc độ và môi trường làm việc thực tế.
Khi mua số lượng lớn cho doanh nghiệp, nên ưu tiên đối tác có kho hàng ổn định, thời gian giao nhanh và khả năng cung cấp đa dạng chủng loại. Điều này giúp giảm rủi ro gián đoạn sản xuất khi cần thay thế khẩn cấp.
Giải pháp tối ưu cân nhắc bạc đạn vòng bi AGA
Bên cạnh các thương hiệu cao cấp như SKF, bạn có thể cân nhắc lựa chọn bạc đạn vòng bi AGA sản phẩm được HD VIETNAM nhập khẩu, phân phối chính thức với tỉ lệ hiệu quả chi phí cao. AGA là thương hiệu ổ lăn có chất lượng phù hợp cho nhiều ứng dụng công nghiệp và thiết bị sản xuất thông thường, nhất là khi:
Ngân sách đầu tư cần kiểm soát;
- Ứng dụng chịu tải vừa phải, không đòi hỏi độ chính xác quá cao;
- Yêu cầu vận hành ổn định trong điều kiện làm việc phổ thông;
- Cần lựa chọn nhanh, thay thế định kỳ dễ dàng.
Bạc đạn AGA phù hợp với các thiết bị trung bình như motor điện, băng tải, máy bơm, máy nông nghiệp hoặc các hệ thống không phải vận hành liên tục 24/7 dưới tải nặng. Khi được kết hợp với tư vấn từ HD VIETNAM, bạn có thể chọn được mã hàng phù hợp nhất với yêu cầu kỹ thuật và ngân sách dự án.
Trên đây là thông tin tổng hợp các loại bạc đạn phổ biến hiện nay và ứng dụng thực tế mà chúng tôi muốn chia sẻ đến bạn. Từ các loại bạc đạn SKF cao cấp đến các dòng bạc đạn trượt chuyên dụng, hy vọng bạn đã có đủ dữ liệu để tối ưu hóa lựa chọn của mình. Hãy để lại bình luận nếu bạn cần hỗ trợ thêm về cách sử dụng các loại cảo bạc đạn hoặc thông số kỹ thuật chi tiết!
