Chỉ cần sai lệch vài milimet trong kích thước, việc lựa chọn bạc đạn côn có thể gây ảnh hưởng lớn đến hiệu suất và tuổi thọ thiết bị. Nắm được điều đó, HD VIETNAM mang đến bảng tra thông số bạc đạn vòng bi côn chi tiết, chuẩn kỹ thuật, giúp khách hàng xác định nhanh chóng và chính xác mã sản phẩm phù hợp.

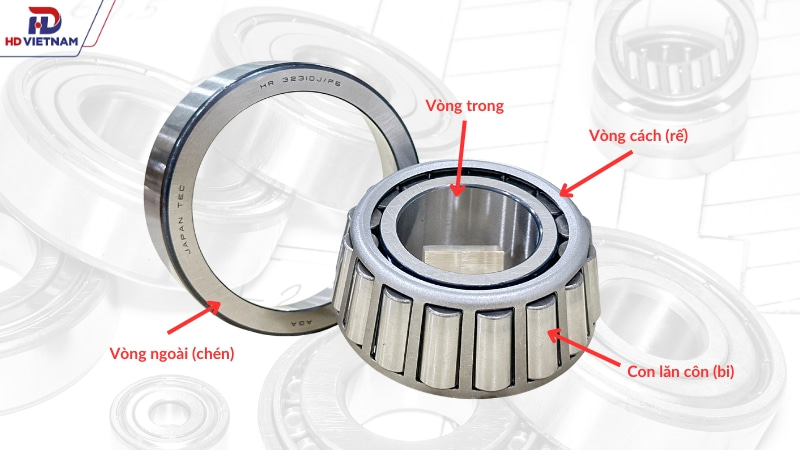

Ý nghĩa các ký hiệu trong bảng tra thông số vòng bi côn
Khi tra cứu vòng bi côn, việc hiểu đúng các ký hiệu giúp lựa chọn chính xác kích thước và chủng loại phù hợp với hệ thống.
Các thông số kỹ thuật thường gặp
- d (mm): Đường kính trong – kích thước lắp với trục.
- D (mm): Đường kính ngoài – kích thước lắp với vỏ.
- T (mm): Tổng chiều rộng vòng bi.
- B (mm): Chiều rộng vòng trong.
- C (mm): Chiều rộng vòng ngoài.
- r (mm): Bán kính bo góc, đảm bảo không cấn mép khi lắp đặt.
- a: Khoảng cách điểm tác dụng tải, dùng trong tính toán lắp ghép.
- Khối lượng (kg): Trọng lượng tham khảo của từng mã vòng bi.
Mã số – Ký hiệu quốc tế
Mỗi vòng bi côn được định danh bằng mã tiêu chuẩn ISO, dùng chung cho các hãng như AGA, SKF, FAG, NSK, NTN…
Ví dụ: 30210 J2/Q
- 302: Series vòng bi côn
- 10: Mã kích thước (liên quan đường kính trong)
- J2/Q: Hậu tố kỹ thuật (phiên bản thiết kế, cải tiến, cấp chính xác…)
Việc đọc đúng mã số giúp chọn đúng sản phẩm và thay thế tương đương giữa các thương hiệu.
Bảng tra thông số bạc đạn côn
| Mã vòng bi | d (mm) | D (mm) | T (mm) | Khối lượng (kg) |
| 30202 | 15 | 35 | 11.75 | 0.054 |
| 30203 | 17 | 40 | 13.25 | 0.079 |
| 30204 | 20 | 47 | 15.25 | 0.12 |
| 30205 | 25 | 52 | 16.25 | 0.15 |
| 30206 | 30 | 62 | 17.25 | 0.23 |
| 30207 | 35 | 72 | 18.25 | 0.33 |
| 30208 | 40 | 80 | 19.75 | 0.42 |
| 30208 R | 40 | 80 | 19.75 | 0.44 |
| 30209 | 45 | 85 | 20.75 | 0.47 |
| 30210 | 50 | 90 | 21.75 | 0.54 |
| 30211 | 55 | 100 | 22.75 | 0.70 |
| 30212 | 60 | 110 | 23.75 | 0.88 |
| 30213 | 65 | 120 | 24.75 | 1.12 |
| 30214 | 70 | 125 | 26.25 | 1.24 |
| 30215 | 75 | 130 | 27.25 | 1.38 |
| 30216 | 80 | 140 | 28.25 | 1.62 |
| 30217 | 85 | 150 | 30.50 | 2.05 |
| 30218 | 90 | 160 | 32.50 | 2.53 |
| 30219 | 95 | 170 | 34.50 | 3.00 |
| 30220 | 100 | 180 | 37.00 | 3.63 |
| 30221 | 105 | 190 | 39.00 | 4.29 |
| 30222 | 110 | 200 | 41.00 | 5.06 |
| 30224 | 120 | 215 | 43.50 | 6.13 |
| 30226 | 130 | 230 | 43.75 | 6.84 |
| 30228 | 140 | 250 | 45.75 | 8.68 |
| 30230 | 150 | 270 | 49.00 | 10.60 |
| 30232 | 160 | 290 | 52.00 | 13.20 |
| 30234 | 170 | 310 | 57.00 | 16.60 |
| 30236 | 180 | 320 | 57.00 | 17.00 |
| 30238 | 190 | 340 | 60.00 | 20.50 |
| 30240 | 200 | 360 | 64.00 | 24.60 |
| 30244 | 220 | 400 | 72.00 | 34.40 |
Cách đọc và tra thông số bạc đạn côn khi bị mờ số
Trong quá trình sửa chữa hoặc thay thế, không ít trường hợp bạc đạn côn bị mờ hoặc mất hoàn toàn mã số in trên vòng trong và vòng ngoài. Khi đó, phương pháp chính xác và an toàn nhất để xác định lại mã sản phẩm là đo kích thước thực tế theo tiêu chuẩn quốc tế và đối chiếu với bảng tra thông số.
Vòng bi côn tiêu chuẩn hệ mét được xác định chủ yếu dựa trên ba kích thước cơ bản: d × D × T.

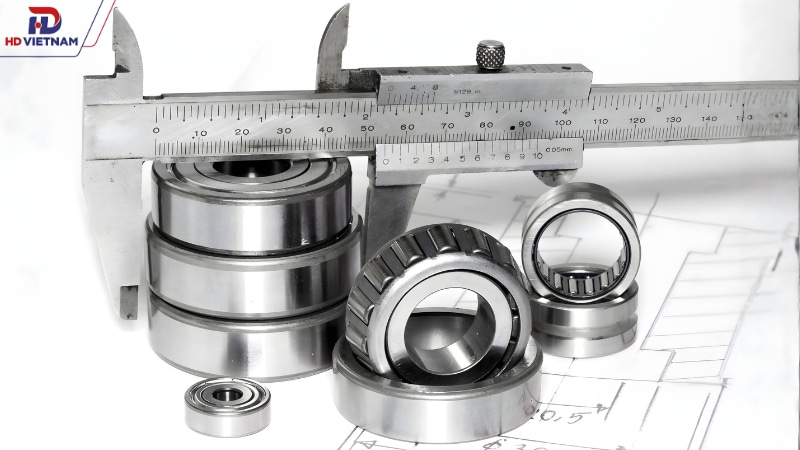

Hướng dẫn dùng thước kẹp để đo 3 kích thước cơ bản: d × D × T
Trước khi đo, cần vệ sinh sạch bụi bẩn, dầu mỡ bám trên vòng bi và đảm bảo vòng bi ở trạng thái nguội để tránh sai số do giãn nở nhiệt.
Trước hết, đo đường kính trong (d) bằng cách sử dụng mỏ đo trong của thước kẹp đặt vào lỗ vòng trong (cone). Đo tại nhiều vị trí khác nhau để đảm bảo độ chính xác, sau đó ghi lại giá trị trung bình. Đây là kích thước lắp với trục.
Tiếp theo, đo đường kính ngoài (D) bằng mỏ đo ngoài tại vành ngoài (cup) của vòng bi. Đảm bảo thước đặt vuông góc và không bị nghiêng để tránh sai lệch. Đây là kích thước lắp với vỏ hoặc gối đỡ.
Sau cùng, đo tổng chiều rộng (T) của cụm vòng bi. Đặt vòng trong và vòng ngoài đúng vị trí lắp hoàn chỉnh rồi đo toàn bộ chiều rộng theo phương trục. Thông số T là tổng chiều rộng tiêu chuẩn theo ISO và thường được sử dụng trong catalogue kỹ thuật của các hãng như AGA, SKF, FAG, NSK.
Cách đối chiếu kích thước với bảng tra để tìm mã chính xác
Sau khi thu được đầy đủ kích thước d × D × T, tiến hành so sánh với bảng tra tiêu chuẩn theo từng series (302xx, 303xx, 313xx, 323xx…).
Ví dụ, nếu đo được kích thước 50 × 90 × 21.75 mm, khi tra bảng series 302 sẽ thấy mã tương ứng là 30210. Nếu ba thông số trùng khớp hoàn toàn, có thể xác định chính xác mã vòng bi.
Cần lưu ý rằng nhiều series có kích thước gần tương tự nhau, vì vậy cả ba thông số phải khớp chính xác, không làm tròn số tùy ý. Sai lệch nhỏ cũng có thể dẫn đến nhầm series hoặc sai tải trọng thiết kế. Sau khi xác định được mã cơ bản, có thể bổ sung hậu tố kỹ thuật (ví dụ J2/Q, CL7C…) nếu ứng dụng yêu cầu cấp chính xác hoặc cấu hình đặc biệt.
