Từ khâu tiếp nhận nguyên liệu đến chế biến, kiểm tra và đóng gói, việc di chuyển sản phẩm liên tục có ảnh hưởng trực tiếp đến hiệu quả của cả dây chuyền. Băng tải thực phẩm được thiết kế để đảm nhiệm công đoạn này, đưa nguyên vật liệu và thực phẩm giữa các vị trí sản xuất theo một quy trình ổn định, đồng thời đáp ứng những yêu cầu riêng về vệ sinh và khả năng làm sạch.
Tùy đặc tính sản phẩm, môi trường vận hành và cách bố trí nhà xưởng, hệ thống có thể sử dụng nhiều loại belt, kết cấu và phương thức truyền tải khác nhau.
Cấu tạo của hệ thống băng tải thực phẩm
Hệ thống băng tải thực phẩm không chỉ gồm dây băng và động cơ mà được tạo thành từ nhiều bộ phận phối hợp để vận chuyển sản phẩm ổn định, thuận tiện vệ sinh và phù hợp với điều kiện sản xuất. Cấu hình thực tế có thể thay đổi tùy loại thực phẩm, tải trọng, tốc độ, nhiệt độ làm việc và phương pháp vệ sinh của từng dây chuyền.
Các bộ phận chính thường gồm:

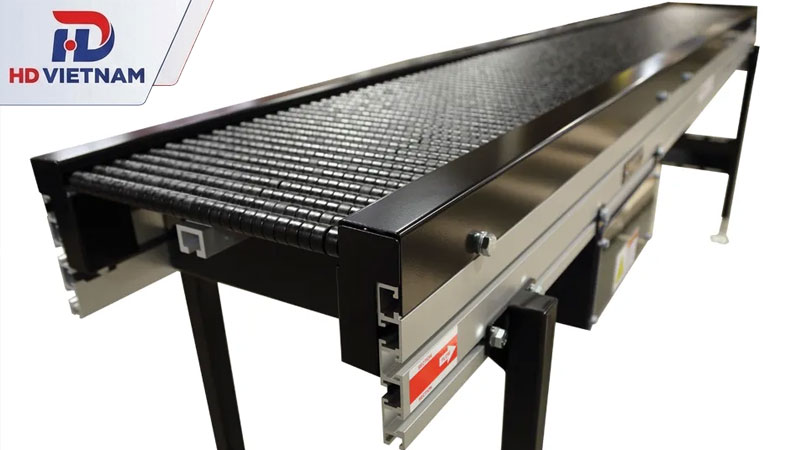

1. Khung băng tải
Khung là phần kết cấu chịu lực, có nhiệm vụ giữ cố định toàn bộ hệ thống và duy trì vị trí của dây băng trong quá trình vận hành. Đối với băng tải thực phẩm, khung thường được chế tạo từ inox, phổ biến là inox 304 hoặc có thể sử dụng vật liệu khác tùy môi trường làm việc và yêu cầu của dây chuyền. Bề mặt và kết cấu khung cần được thiết kế thuận tiện cho việc vệ sinh, đồng thời hạn chế các vị trí dễ đọng nước hoặc tích tụ nguyên liệu. Tùy không gian nhà xưởng, khung có thể được thiết kế dạng băng tải ngang, nghiêng, nhiều tầng hoặc kết hợp với các đoạn chuyển hướng.

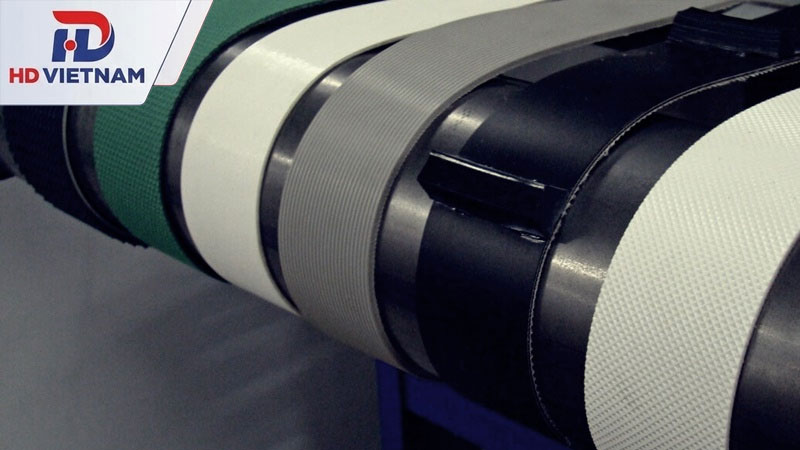

2. Dây băng tải
Dây băng là bộ phận trực tiếp vận chuyển sản phẩm từ vị trí này sang vị trí khác. Đây cũng là chi tiết cần được lựa chọn kỹ nhất vì đặc tính bề mặt ảnh hưởng trực tiếp đến khả năng di chuyển và xử lý thực phẩm.
Tùy ứng dụng, dây băng có thể sử dụng:
- PU/TPU: phù hợp với nhiều ứng dụng thực phẩm, có khả năng chống mài mòn và có các dòng đáp ứng môi trường có dầu, mỡ.
- PVC: được sử dụng trong nhiều công đoạn vận chuyển thực phẩm khô hoặc ướt.
- TPO: sử dụng lớp phủ olefin nhiệt dẻo, phù hợp với một số ứng dụng yêu cầu khả năng kháng hóa chất và chịu nhiệt.
- Silicone: được lựa chọn trong những ứng dụng cần khả năng giải phóng sản phẩm và làm việc ở nhiệt độ cao.
- Băng có lớp Fabric: bổ sung lớp vải chịu lực, phù hợp với một số dây chuyền bánh và các ứng dụng cần đặc tính cơ học phù hợp.
- Lưới inox hoặc xích nhựa: được sử dụng trong những cấu hình băng tải chuyên dụng khác nhau.
Với dây băng tiếp xúc trực tiếp với thực phẩm, vật liệu và cấu trúc bề mặt cần được lựa chọn theo loại sản phẩm cũng như yêu cầu vệ sinh của dây chuyền.
3. Tang chủ động và tang bị động
Tang là các chi tiết nằm ở hai đầu hoặc những vị trí cần thiết của băng tải, giúp dây băng chuyển động theo quỹ đạo xác định.
- Tang chủ động: nhận chuyển động từ hệ thống truyền động và truyền lực cho dây băng.
- Tang bị động: hỗ trợ dây băng quay vòng và duy trì độ ổn định trong quá trình vận hành.
Kích thước và cấu hình tang được lựa chọn dựa trên loại dây băng, chiều dài hệ thống, tải trọng và yêu cầu vận hành. Trục của tang chủ động và tang bị động thường được lắp đặt cùng gối UCP hoặc gối UCF để cố định vị trí trục và chịu tải trong quá trình băng tải vận hành liên tục.

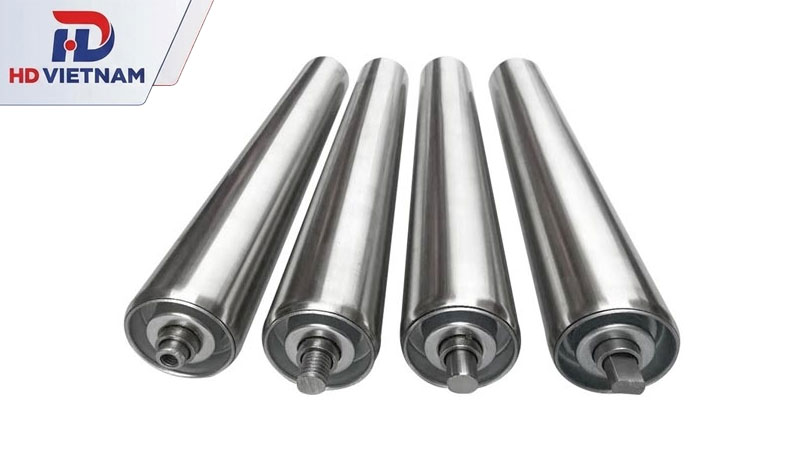

4. Con lăn hoặc bộ phận đỡ băng
Bộ phận đỡ có nhiệm vụ nâng đỡ dây băng và sản phẩm trong suốt quá trình vận chuyển. Tùy kết cấu, hệ thống có thể sử dụng con lăn hoặc mặt đỡ phù hợp với loại băng. Việc bố trí bộ phận đỡ hợp lý giúp dây băng hạn chế bị võng, duy trì chuyển động ổn định và giảm ảnh hưởng đến sản phẩm khi vận chuyển. Các con lăn đỡ thường sử dụng bạc đạn UC hoặc vòng bi cầu ở hai đầu trục để quay trơn và giảm ma sát trong suốt quá trình hoạt động.
5. Động cơ và hộp giảm tốc
Động cơ cung cấp nguồn chuyển động cho hệ thống. Công suất động cơ được lựa chọn dựa trên chiều dài băng tải, tải trọng, tốc độ và điều kiện làm việc.
Trong nhiều hệ thống, động cơ kết hợp với hộp giảm tốc để điều chỉnh tốc độ và tạo mô-men xoắn phù hợp với nhu cầu vận chuyển. Với dây chuyền thực phẩm, khu vực lắp đặt động cơ và bộ truyền động cũng cần được tính toán để thuận tiện kiểm tra, bảo trì và hạn chế ảnh hưởng đến quá trình vệ sinh.

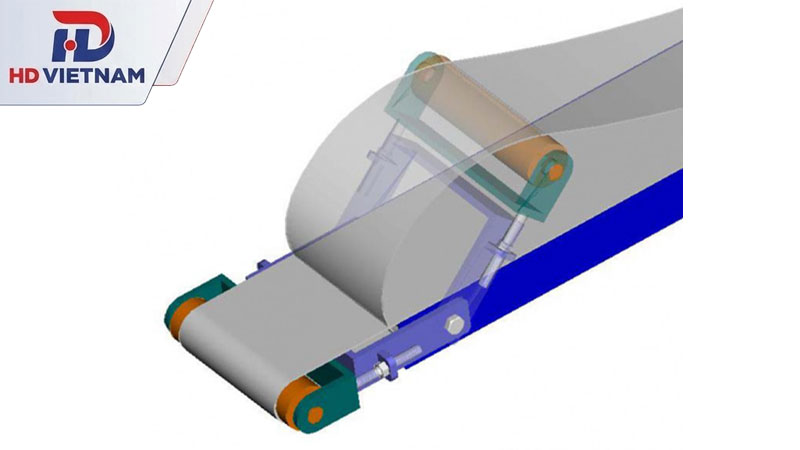

6. Bộ phận căng và căn chỉnh dây băng
Quá trình hoạt động, dây băng cần duy trì độ căng thích hợp để chuyển động ổn định và hạn chế hiện tượng lệch băng. Bộ phận căng băng được bố trí tùy theo thiết kế, có thể kết hợp với tang hoặc cơ cấu điều chỉnh ở đầu băng. Việc căn chỉnh đúng giúp dây băng chạy ổn định và giảm tình trạng trượt, lệch hoặc mài mòn không đều.
7. Hệ thống điều khiển
Hệ thống điều khiển giúp vận hành và kiểm soát hoạt động của băng tải. Tùy mức độ tự động hóa, thiết bị có thể sử dụng công tắc điều khiển, biến tần hoặc kết nối với hệ thống điều khiển chung của dây chuyền.
Biến tần có thể được sử dụng khi cần điều chỉnh tốc độ băng tải theo từng công đoạn. Với dây chuyền tự động, hệ thống điều khiển còn có thể phối hợp hoạt động giữa băng tải và các thiết bị như máy phân loại, cân, đóng gói hoặc kiểm tra.
8. Thành chắn và bộ phận dẫn hướng
Thành chắn hoặc thanh dẫn hướng được sử dụng khi cần giữ sản phẩm đi đúng vị trí trên mặt băng, đặc biệt với những sản phẩm nhỏ, dễ xô lệch hoặc các tuyến băng tải nghiêng.
Kích thước và vị trí của bộ phận này cần được thiết kế phù hợp với sản phẩm để không gây cản trở quá trình vận chuyển, đồng thời vẫn thuận tiện cho việc vệ sinh.
9. Chân đỡ và cơ cấu điều chỉnh
Chân đỡ có nhiệm vụ nâng toàn bộ băng tải lên độ cao phù hợp với dây chuyền. Một số thiết kế cho phép điều chỉnh chiều cao hoặc thay đổi góc nghiêng để kết nối với các thiết bị ở những vị trí khác nhau.
Đối với nhà máy có nhiều công đoạn liên tiếp, việc điều chỉnh chiều cao giúp băng tải dễ dàng kết nối với máy chế biến, khu vực kiểm tra hoặc hệ thống đóng gói.
10. Các bộ phận phụ trợ
Tùy yêu cầu của từng dự án, băng tải thực phẩm có thể được bổ sung thêm:
- Bộ phận chuyển hướng hoặc chuyển tiếp sản phẩm.
- Cảm biến phát hiện sản phẩm.
- Camera hoặc thiết bị kiểm tra.
- Bộ phận phân loại.
- Cơ cấu đẩy sản phẩm.
- Thanh dẫn hướng hai bên.
- Thiết bị cân và kiểm tra trọng lượng.
- Hệ thống kết nối với máy đóng gói, dán nhãn hoặc đóng thùng.
Những bộ phận này không phải cấu hình bắt buộc của mọi băng tải mà được bổ sung dựa trên mức độ tự động hóa và yêu cầu của dây chuyền.
Phân loại băng tải thực phẩm phổ biến hiện nay
Tùy loại sản phẩm, công đoạn sản xuất và điều kiện vận hành, băng tải thực phẩm được chế tạo với nhiều kiểu mặt tải khác nhau. Tuy một số dòng được sử dụng phổ biến nhờ dễ ứng dụng, thuận tiện vệ sinh và có thể đáp ứng nhiều công đoạn trong dây chuyền.

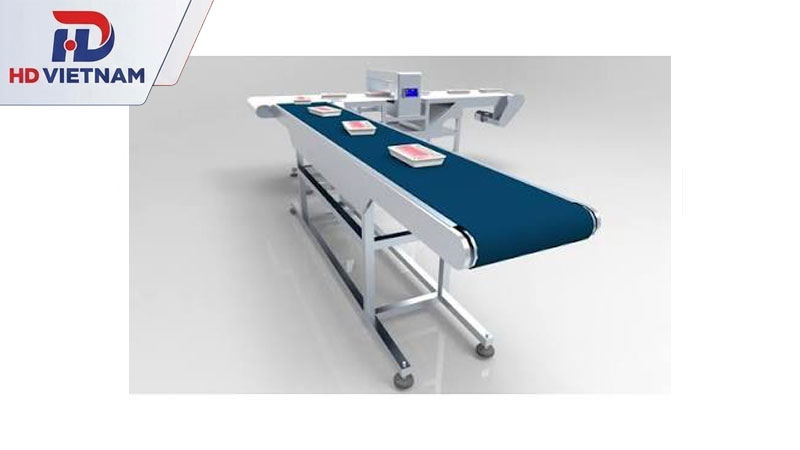

1. Băng tải thực phẩm PU/TPU
Băng tải PU/TPU là một trong những dòng được sử dụng phổ biến trong ngành thực phẩm, đặc biệt ở các công đoạn vận chuyển, cấp liệu, cân, kiểm tra, làm mát và đóng gói.
Bề mặt PU/TPU có độ linh hoạt tốt, khả năng chống mài mòn và có những dòng phù hợp với môi trường tiếp xúc dầu, mỡ hoặc nhiệt độ thấp. Bề mặt tương đối kín cũng giúp việc vệ sinh thuận tiện hơn.
- Ứng dụng: bánh mì, bánh quy, thịt, cá, gia cầm, thực phẩm chế biến, dây chuyền đóng gói và vận chuyển.

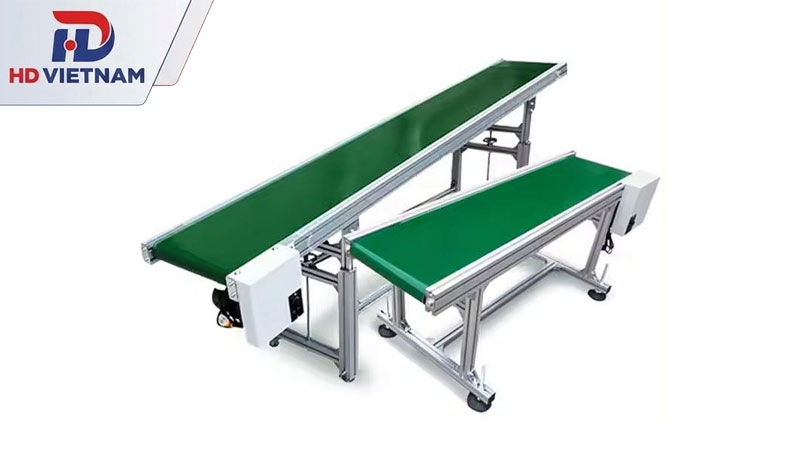

2. Băng tải thực phẩm PVC
Băng tải PVC được sử dụng rộng rãi trong nhiều dây chuyền vận chuyển thực phẩm nhờ cấu tạo đa dạng và khả năng đáp ứng cả một số công đoạn khô lẫn ẩm.
Tùy loại băng, PVC có thể được lựa chọn cho môi trường có nước, dầu mỡ và những điều kiện sản xuất khác nhau. Đây là dòng thường gặp trong các dây chuyền chế biến, định hình và vận chuyển thực phẩm.
- Ứng dụng: bánh mì, bánh ngọt, bánh quy, pizza, cá, thịt, gia cầm và thực phẩm đã qua chế biến.
3. Băng tải lưới inox thực phẩm
Băng tải lưới inox có mặt tải dạng lưới kim loại, phù hợp với những công đoạn cần thoát nước, lưu thông không khí hoặc làm việc trong điều kiện nhiệt độ thay đổi.
Kết cấu lưới giúp nước và không khí đi qua mặt băng, đồng thời inox có khả năng chống ăn mòn và phù hợp với những môi trường cần vệ sinh thường xuyên. Ở những vị trí trục và con lăn tiếp xúc trực tiếp với nước hoặc môi trường lạnh, có thể sử dụng gối INOX hoặc vòng bi INOX để hạn chế gỉ sét, tăng độ bền cho hệ thống.
- Ứng dụng phổ biến: chế biến thủy sản, thực phẩm đông lạnh, rửa, sấy, làm nguội, chiên và nướng.

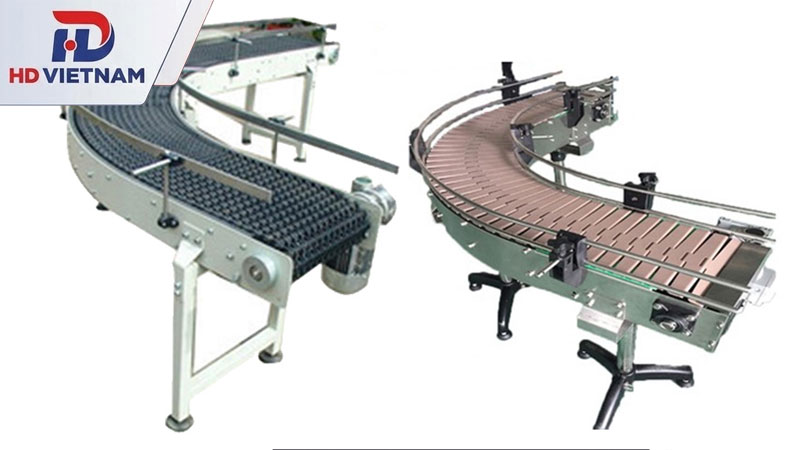

4. Băng tải xích nhựa thực phẩm
Băng tải xích nhựa sử dụng các mắt xích bằng nhựa kỹ thuật liên kết với nhau thành mặt tải. So với băng belt thông thường, loại này có kết cấu linh hoạt và có thể được thiết kế cho nhiều tuyến vận chuyển khác nhau.
Băng tải xích nhựa thường xuất hiện trong các dây chuyền có yêu cầu vận chuyển liên tục, đặc biệt ở ngành đồ uống và thực phẩm đóng gói.
- Ứng dụng: chai, lon, nước giải khát, bia, thực phẩm đóng gói, bánh mì và một số dây chuyền sản xuất thực phẩm liên tục.
5. Băng tải lưới nhựa thực phẩm
Băng tải lưới nhựa có mặt tải dạng mắt lưới, thường được sử dụng trong môi trường nhiệt độ thường hoặc nhiệt độ thấp tùy loại vật liệu.
Kết cấu lưới tạo khoảng trống trên bề mặt, phù hợp với những công đoạn cần thoát nước hoặc tăng khả năng thông thoáng. Tuy nhiên, khi sử dụng ở nhiệt độ cao cần lựa chọn đúng vật liệu để tránh biến dạng.
- Ứng dụng: rau củ quả, thực phẩm khô, thủy sản đông lạnh, rửa, làm ráo và một số công đoạn chế biến thực phẩm.
6. Băng tải silicone thực phẩm
Băng tải silicone thường được lựa chọn cho những công đoạn cần khả năng chịu nhiệt và đặc tính giải phóng sản phẩm tốt. Vật liệu silicone cũng có khả năng chống thủy phân và kháng hóa chất trong những điều kiện phù hợp.
Đây là dòng băng chuyên dụng hơn PU hoặc PVC, thường được cân nhắc khi nhiệt độ làm việc hoặc đặc tính sản phẩm không phù hợp với các loại belt thông thường.
- Ứng dụng: các công đoạn chế biến thực phẩm có nhiệt độ cao, nướng, sấy hoặc những quy trình yêu cầu khả năng tách sản phẩm khỏi bề mặt băng.
Với thông tin trên, có thể thấy băng tải thực phẩm giữ vai trò quan trọng trong việc vận chuyển và kết nối các công đoạn của dây chuyền sản xuất. Tùy đặc tính sản phẩm, môi trường làm việc và yêu cầu vệ sinh, doanh nghiệp cần lựa chọn loại băng, vật liệu và cấu hình phù hợp để hệ thống vận hành ổn định, thuận tiện vệ sinh và đáp ứng đúng nhu cầu thực tế.
