Ở nhiều hệ thống cơ khí, có những chi tiết tuy nhỏ nhưng lại quyết định trực tiếp đến độ ổn định và tuổi thọ vận hành của thiết bị. Bạc đạn chà chính là một trong số đó – đảm nhiệm vai trò chịu tải dọc trục, giữ cố định vị trí và giúp các cụm máy hoạt động êm ái, chính xác hơn.
Khi được lựa chọn đúng loại và sử dụng phù hợp, hiệu suất toàn bộ hệ thống có thể được nâng cao đáng kể. Cùng HD VIET NAM tìm hiểu chi tiết về bạc đạn chà: cấu tạo, phân loại và những ứng dụng thực tế trong công nghiệp hiện nay.
Cấu tạo đặc trưng của vòng bi chà
Vòng bi chà (bạc đạn chà) được thiết kế với cấu trúc tách rời thành nhiều bộ phận riêng biệt, nhằm tối ưu khả năng chịu tải dọc trục và tạo điều kiện thuận lợi cho việc lắp đặt, bảo trì. Điểm khác biệt lớn nhất của dòng vòng bi này so với nhiều loại vòng bi khác chính là cấu trúc 3 phần độc lập, có thể tháo rời hoàn toàn trong quá trình sử dụng.
Vòng đệm trục (Shaft washer)
Đây là bộ phận được lắp trực tiếp lên trục quay, có độ chính xác cao để đảm bảo tiếp xúc khít và truyền lực hiệu quả. Khi trục hoạt động, vòng đệm này sẽ quay đồng bộ, tiếp nhận toàn bộ lực dọc trục phát sinh trong quá trình vận hành và truyền xuống cụm bi lăn. Nhờ thiết kế ôm sát trục, chi tiết này giúp hạn chế sai lệch và đảm bảo độ ổn định khi quay ở tốc độ cao.
Vòng đệm ổ đỡ (Housing washer)
Khác với vòng đệm trục, vòng đệm ổ đỡ được cố định trong thân máy hoặc vỏ ổ. Bộ phận này đóng vai trò là điểm tựa, tiếp nhận lực từ vòng đệm trục thông qua hệ thống con lăn, sau đó phân tán lực lên kết cấu máy. Nhờ được lắp cố định, vòng đệm ổ giúp giữ vị trí trục ổn định, tránh dịch chuyển ngoài ý muốn theo phương dọc trục.
Bộ phận lăn và vòng cách (Rolling elements & Cage)
Nằm giữa hai vòng đệm là cụm con lăn – có thể là bi cầu hoặc con lăn đũa – kết hợp với vòng cách để giữ khoảng cách đều giữa các phần tử lăn. Đây là bộ phận quan trọng nhất giúp giảm ma sát, chuyển đổi ma sát trượt thành ma sát lăn, từ đó giúp vòng bi vận hành êm ái và hiệu quả hơn. Vòng cách còn có nhiệm vụ định vị, tránh va chạm giữa các con lăn khi quay ở tốc độ cao.
Phân loại các dòng bạc đạn chà phổ biến hiện nay
1. Bạc đạn chà tròn (Vòng bi chà tròn)

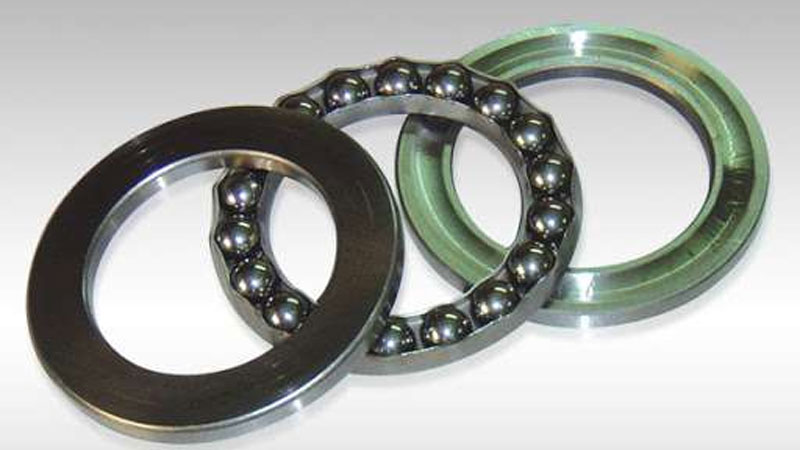

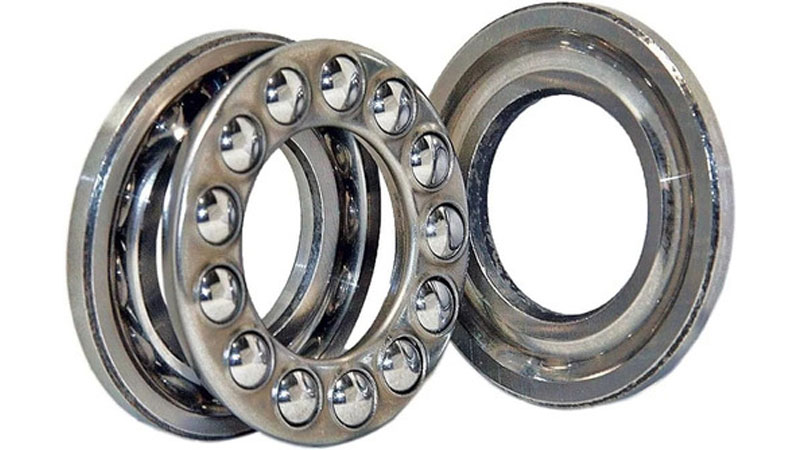

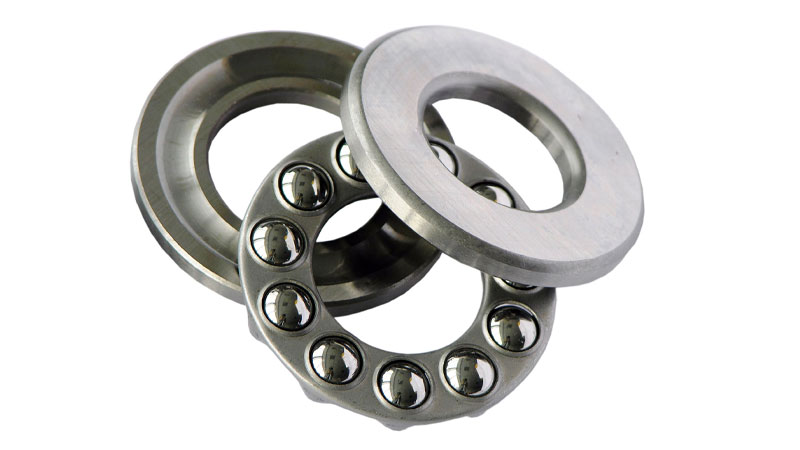

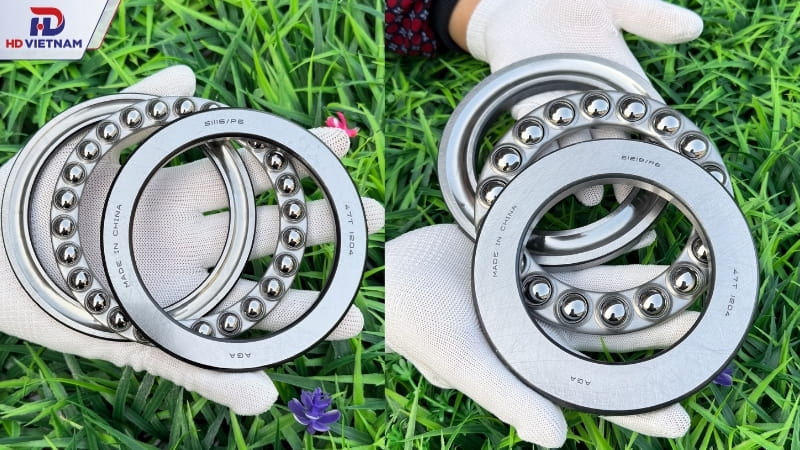

Bạc đạn chà tròn là dòng phổ thông, được ứng dụng rộng rãi trong nhiều hệ thống cơ khí nhờ thiết kế đơn giản và hiệu quả ổn định. Loại này sử dụng các viên bi dạng cầu làm phần tử lăn, bố trí giữa hai vòng đệm nhằm tạo ra chuyển động quay mượt mà theo phương dọc trục.
Nhờ đặc điểm sử dụng bi tròn, ma sát sinh ra trong quá trình hoạt động được giảm thiểu đáng kể, giúp bạc đạn có thể vận hành ở tốc độ cao mà vẫn đảm bảo độ ổn định. Đồng thời, khả năng hoạt động êm ái, ít rung và ít gây tiếng ồn cũng là một lợi thế lớn của dòng bạc đạn này.
Trong thực tế, bạc đạn chà tròn thường được sử dụng trong các thiết bị có tải trọng dọc trục từ thấp đến trung bình như động cơ điện, máy bơm, quạt công nghiệp, hoặc các cụm truyền động nhẹ. Đây là lựa chọn phù hợp khi yêu cầu tốc độ cao hơn là tải trọng lớn.
Bạc đạn chà tròn có ký hiệu mã bắt đầu với: 511xx, 512xx, 513xx, 514xx. Ví dụ các mã bạc đạn chà tròn phổ biến: 51109, 51118, 51218, 52207,…
2. Bạc đạn chà đũa

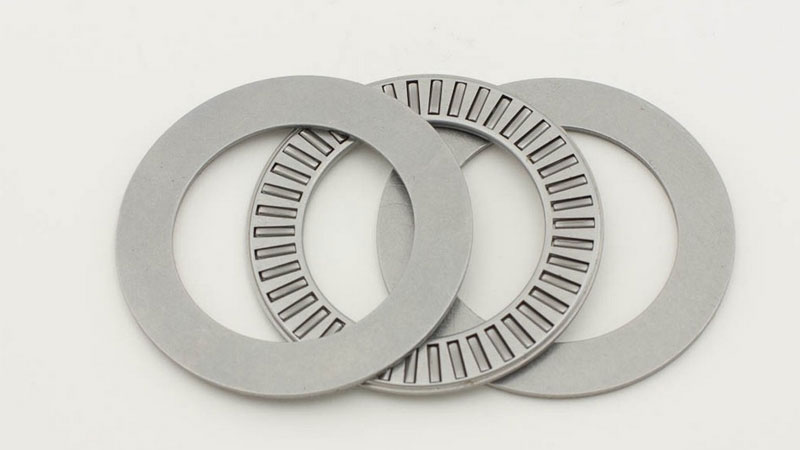

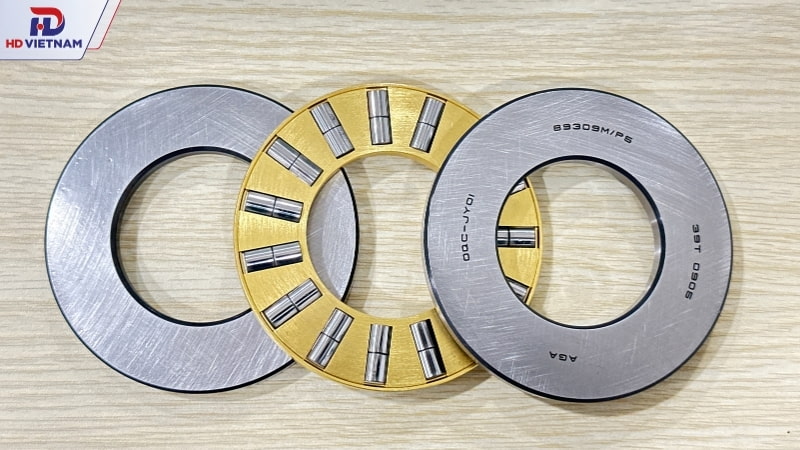

Khác với dòng bi tròn, bạc đạn chà đũa được thiết kế với các con lăn dạng trụ (đũa), giúp tăng diện tích tiếp xúc giữa các bề mặt làm việc. Nhờ đó, loại bạc đạn này có khả năng chịu tải dọc trục vượt trội, phù hợp với các môi trường làm việc khắc nghiệt và tải trọng lớn.
Ưu điểm nổi bật của bạc đạn chà đũa là độ cứng vững cao, khả năng chống biến dạng tốt khi chịu lực nén lớn trong thời gian dài. Bên cạnh đó, kết cấu con lăn giúp phân bố lực đồng đều hơn so với bi cầu, từ đó nâng cao độ bền và tuổi thọ của thiết bị.
Vì vậy, dòng bạc đạn này thường được ứng dụng trong các hệ thống công nghiệp nặng như máy ép thủy lực, máy cán kim loại, máy công cụ cỡ lớn hoặc các thiết bị khai thác. Đây là lựa chọn tối ưu khi yêu cầu chính là khả năng chịu tải hơn là tốc độ quay.

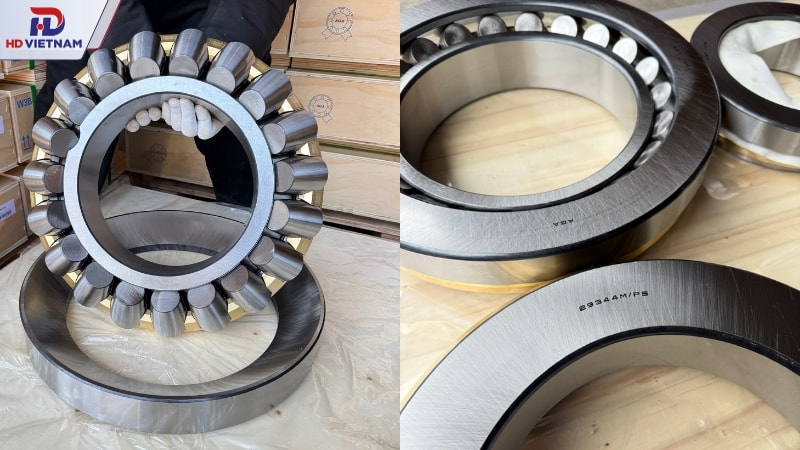

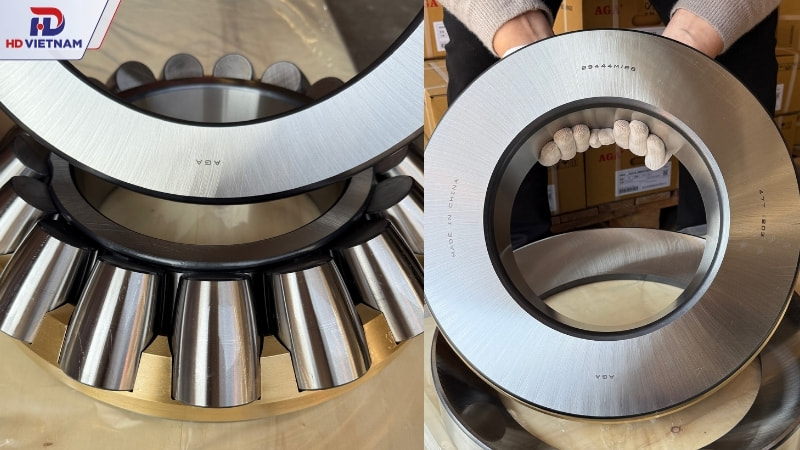

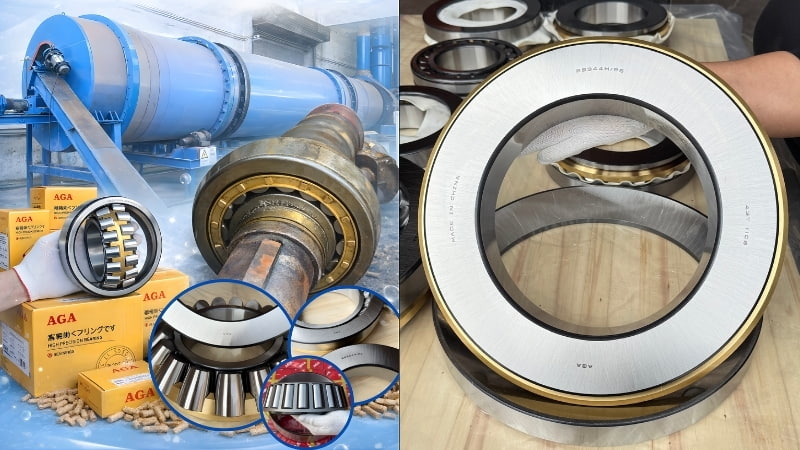

3. Bạc đạn chà cà na (Vòng bi chà tang trống)

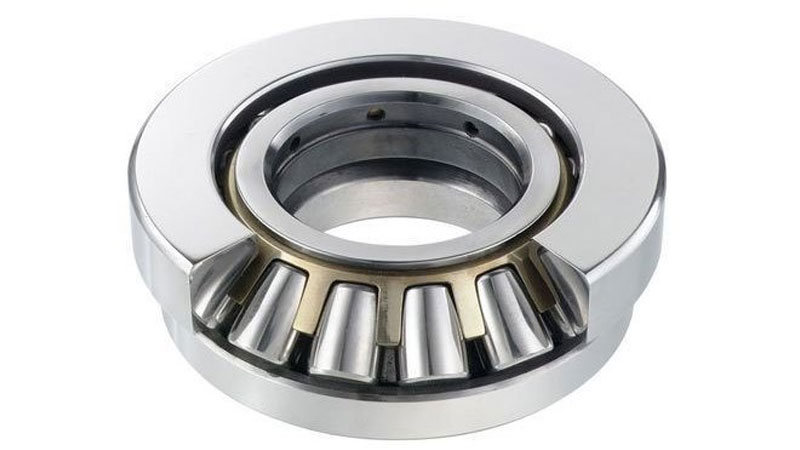

Rãnh lăn trên vòng ngoài của loại bạc đạn này được thiết kế dạng hình cầu, với tâm nằm trên trục của vòng bi. Các con lăn dạng tang trống (cà na). Nhờ cấu trúc này, vòng bi có khả năng tự căn chỉnh, giúp bù sai lệch trục hiệu quả. Góc tiếp xúc khoảng 45° cho phép vòng bi chịu tải dọc trục lớn, đồng thời vẫn đảm nhận được tải hướng tâm ở mức nhỏ đến trung bình. Bên cạnh đó, vòng bi chà cà na AGA còn được cải tiến về kết cấu bên trong, giúp hoạt động ổn định ở tốc độ cao và nhiệt độ cao.
Ưu điểm của vòng bi chà cà na:
- Khả năng chịu tải lớn
- Duy trì nhiệt độ thấp khi vận hành ở tốc độ cao
- Độ ồn thấp khi hoạt động
- Có thể làm việc trong môi trường nhiệt độ cao (lên đến 200°C)
Vòng bi chà tang trống có ký hiệu mã bắt đầu với: 292xx, 293xx, 294xx. Ví dụ các mã bạc đạn chà cà na phổ biến thường dùng cho máy ép viên nén: 29444, 29438, 29332, 29440, 29452, 29456, 29344, 29328,…
4. Phân loại theo hướng tải
Bên cạnh việc phân loại theo dạng phần tử lăn, bạc đạn chà còn được chia theo khả năng chịu lực dọc trục theo từng hướng cụ thể.
- Vòng bi chà 1 hướng (Single direction): Đây là loại chỉ chịu được tải trọng dọc trục theo một chiều nhất định. Cấu tạo thường gồm một bộ bi (hoặc con lăn) và hai vòng đệm. Loại này phù hợp với các hệ thống mà lực tác động luôn theo một hướng cố định, giúp tối ưu chi phí và đơn giản hóa thiết kế.
- Vòng bi chà 2 hướng (Double direction): Được thiết kế để chịu tải theo cả hai chiều dọc trục, loại này có cấu trúc phức tạp hơn với hai bộ phận lăn và ba vòng đệm. Nhờ đó, bạc đạn có thể làm việc ổn định trong các cơ cấu có lực đảo chiều liên tục, chẳng hạn như trục quay hai chiều hoặc các hệ thống truyền động phức tạp.
Ưu điểm nổi bật và ứng dụng thực tế
Bạc đạn chà là dòng ổ bi chuyên dụng cho tải trọng dọc trục, vì vậy không chỉ có cấu tạo đặc biệt mà còn sở hữu nhiều ưu điểm vượt trội, đáp ứng tốt các yêu cầu vận hành trong môi trường công nghiệp khắc nghiệt.
Ưu điểm nổi bật
Trước hết, thiết kế có thể tách rời linh hoạt là một trong những điểm khác biệt quan trọng của bạc đạn chà. Các bộ phận như vòng đệm trục, vòng đệm ổ và cụm con lăn có thể tháo rời độc lập, giúp việc lắp đặt, kiểm tra và thay thế trở nên nhanh chóng, thuận tiện hơn so với nhiều loại ổ bi khác. Điều này đặc biệt hữu ích trong các hệ thống cần bảo trì định kỳ hoặc thay thế nhanh để hạn chế thời gian dừng máy.
Bên cạnh đó, bạc đạn chà có độ chính xác cao trong định vị trục, nhờ khả năng kiểm soát tốt lực dọc trục. Khi vận hành, trục quay được giữ ổn định, hạn chế sai lệch và rung lắc, từ đó nâng cao hiệu suất và độ tin cậy của toàn bộ hệ thống cơ khí.
Ngoài ra, khả năng chịu lực đẩy mạnh theo phương trục là ưu điểm cốt lõi. Nhờ cấu trúc phần tử lăn tối ưu (bi cầu hoặc con lăn đũa), bạc đạn chà có thể tiếp nhận tải trọng lớn mà vẫn đảm bảo độ bền và tuổi thọ cao. Điều này giúp bảo vệ các chi tiết quan trọng, giảm hao mòn và hạn chế hư hỏng trong quá trình vận hành lâu dài.
Ứng dụng trong các ngành công nghiệp
Nhờ những ưu điểm trên, bạc đạn chà được ứng dụng rộng rãi trong nhiều lĩnh vực khác nhau, đặc biệt là những ngành yêu cầu kiểm soát lực dọc trục lớn.
- Ngành sản xuất viên nén gỗ: bạc đạn chà tang trống đóng vai trò không thể thiếu trong các máy nén, máy ép viên, lò sấy.
- Ngành hàng hải: Trong các hệ thống trục chân vịt, bạc đạn chà chịu trách nhiệm tiếp nhận lực đẩy sinh ra khi chân vịt quay trong nước. Khả năng chịu tải dọc trục lớn giúp duy trì độ ổn định của trục, đồng thời hạn chế rung động và hư hỏng trong môi trường làm việc liên tục.
- Máy móc nông nghiệp và xây dựng: Các thiết bị như cần cẩu, máy khoan, máy đào hay máy ép thường phát sinh lực dọc trục lớn trong quá trình vận hành. Bạc đạn chà giúp phân tán và hấp thụ lực này hiệu quả, đảm bảo máy móc hoạt động an toàn, bền bỉ ngay cả trong điều kiện tải nặng và môi trường khắc nghiệt.
- Máy đúc ép ngành nhựa.
Với những thông tin trên, có thể thấy bạc đạn chà đóng vai trò then chốt trong việc đảm bảo khả năng chịu lực dọc trục, duy trì độ ổn định và kéo dài tuổi thọ cho các hệ thống máy móc hiện đại. Việc lựa chọn đúng chủng loại, đúng tiêu chuẩn kỹ thuật sẽ giúp thiết bị vận hành hiệu quả, hạn chế hư hỏng và tối ưu chi phí bảo trì về lâu dài.
Nếu bạn đang tìm kiếm giải pháp vòng bi chà chất lượng, độ bền cao và giá thành hợp lý, các dòng sản phẩm từ thương hiệu AGA là lựa chọn đáng cân nhắc. Với tiêu chuẩn sản xuất ổn định, khả năng chịu tải tốt và phù hợp nhiều ứng dụng thực tế, vòng bi chà AGA sẽ giúp hệ thống của bạn vận hành trơn tru và bền bỉ hơn. Hãy liên hệ ngay để được tư vấn và chọn đúng loại phù hợp với nhu cầu sử dụng.
