Khi thực hiện sửa chữa và bảo trì máy móc, việc tháo rời các chi tiết như bạc đạn, vòng bi, puli hay bánh răng luôn đòi hỏi độ chính xác cao và dụng cụ hỗ trợ phù hợp. Thay vì sử dụng các phương pháp thủ công tiềm ẩn nhiều rủi ro, cảo bạc đạn (hay còn gọi là vam tháo vòng bi) đã trở thành giải pháp chuyên dụng giúp thao tác tháo lắp diễn ra nhanh chóng, an toàn và hạn chế tối đa hư hỏng chi tiết.
Dưới đây HD VIỆT NAM sẽ cùng bạn tìm hiểu chi tiết về cảo bạc đạn từ cấu tạo, phân loại, ứng dụng thực tế cho đến mức giá tham khảo trên thị trường hiện nay, giúp bạn có cái nhìn đầy đủ và chính xác hơn trước khi lựa chọn sử dụng.
Cấu tạo chung của các dụng cụ tháo bạc đạn
Bộ cảo bạc đạn (vam tháo vòng bi) được thiết kế theo nguyên lý truyền lực cơ học đồng tâm, giúp tháo vòng bi ra khỏi trục máy một cách an toàn và chính xác. Mặc dù có nhiều biến thể như cảo cơ khí, cảo thủy lực hay cảo giật, nhưng nhìn chung cấu tạo cơ bản của dụng cụ này luôn gồm ba bộ phận chính: trục vít cốt giữa, các chấu cảo và khung cảo.
Trục vít cốt giữa
Trục vít cốt giữa là bộ phận quan trọng nhất, đóng vai trò tạo và truyền lực chính trong toàn bộ quá trình tháo bạc đạn.
- Được thiết kế dạng trục ren chịu lực cao
- Khi xoay bằng tay hoặc cờ lê, trục sẽ tạo ra lực kéo hoặc đẩy dọc theo tâm
- Lực này tác động trực tiếp lên vòng bi, giúp tách bạc đạn ra khỏi trục máy
- Một số loại cao cấp có đầu lục giác hoặc đầu nối thủy lực để tăng hiệu suất làm việc
Nhờ cơ chế này, quá trình tháo lắp diễn ra ổn định, hạn chế tối đa lực tác động trực tiếp lên chi tiết máy.
Các chấu cảo (chân cảo)
Chấu cảo là bộ phận tiếp xúc trực tiếp với vòng bi và giữ vai trò “bám giữ” trong suốt quá trình kéo.
- Thường có cấu hình 2 chấu hoặc 3 chấu tùy theo thiết kế
- Nhiệm vụ chính là móc và ôm chặt vòng trong hoặc vòng ngoài của bạc đạn
- Có thể điều chỉnh độ mở để phù hợp với nhiều kích thước vòng bi khác nhau
- Một số loại được thiết kế tự cân tâm, giúp lực kéo phân bố đều hơn và giảm nguy cơ lệch trục
Chính hệ thống chấu này giúp đảm bảo vòng bi được kéo ra một cách ổn định, không bị trượt hoặc biến dạng trong quá trình thao tác.
Khung cảo
Khung cảo là bộ phận giữ vai trò liên kết và cố định toàn bộ cấu trúc của dụng cụ.
- Kết nối giữa trục vít trung tâm và các chấu cảo
- Giữ cho các bộ phận luôn đồng trục khi tạo lực kéo
- Tăng độ cứng vững, giúp dụng cụ chịu được tải trọng lớn
- Hạn chế cong vênh hoặc biến dạng khi làm việc với vòng bi bị kẹt hoặc rỉ sét lâu ngày
Khung càng chắc chắn thì độ ổn định khi vận hành càng cao, đồng thời đảm bảo an toàn cho cả người sử dụng và chi tiết máy.
Phân loại các loại cảo bạc đạn phổ biến hiện nay

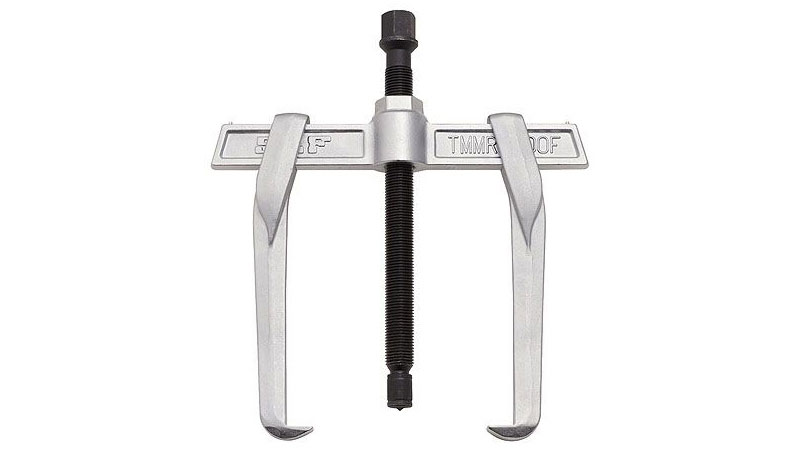

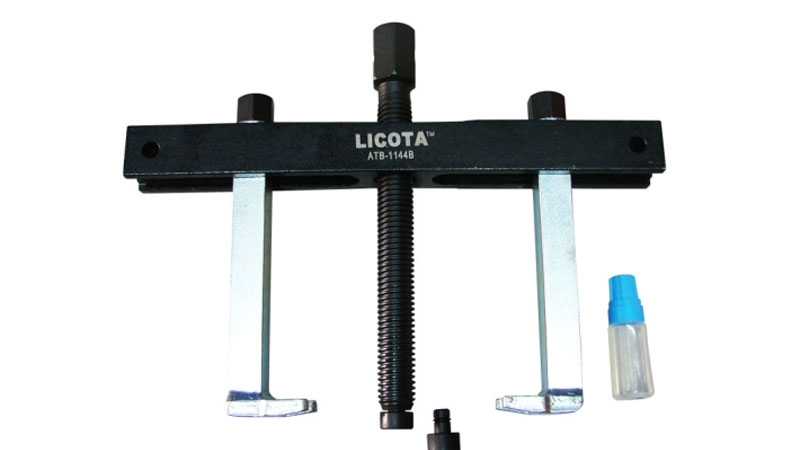

1. Cảo bạc đạn 2 chấu và 3 chấu
Cảo 2 chấu và 3 chấu là hai dòng phổ biến nhất trong nhóm dụng cụ tháo vòng bi dạng kẹp ngoài, được sử dụng rộng rãi trong xưởng cơ khí và gara sửa chữa.
Cảo 2 chấu được thiết kế với hai điểm kẹp đối xứng, tạo sự linh hoạt cao khi làm việc trong những khu vực chật hẹp hoặc vị trí bị che khuất. Nhờ cấu trúc gọn, loại này dễ luồn vào các không gian hạn chế, phù hợp với bạc đạn kích thước nhỏ hoặc trung bình. Tuy do chỉ có hai điểm tiếp xúc nên lực tác động có thể không thật sự cân bằng trong một số trường hợp tải nặng.
Ngược lại, cảo 3 chấu sử dụng ba điểm kẹp bao quanh vòng bi, giúp phân bố lực đồng đều hơn trong quá trình kéo. Nhờ đó, độ ổn định cao hơn, hạn chế hiện tượng lệch trục hoặc trượt khi tháo các vòng bi bị kẹt chặt. Loại này thường được ưu tiên sử dụng cho các chi tiết lớn, tải nặng hoặc yêu cầu độ an toàn cao trong thao tác.

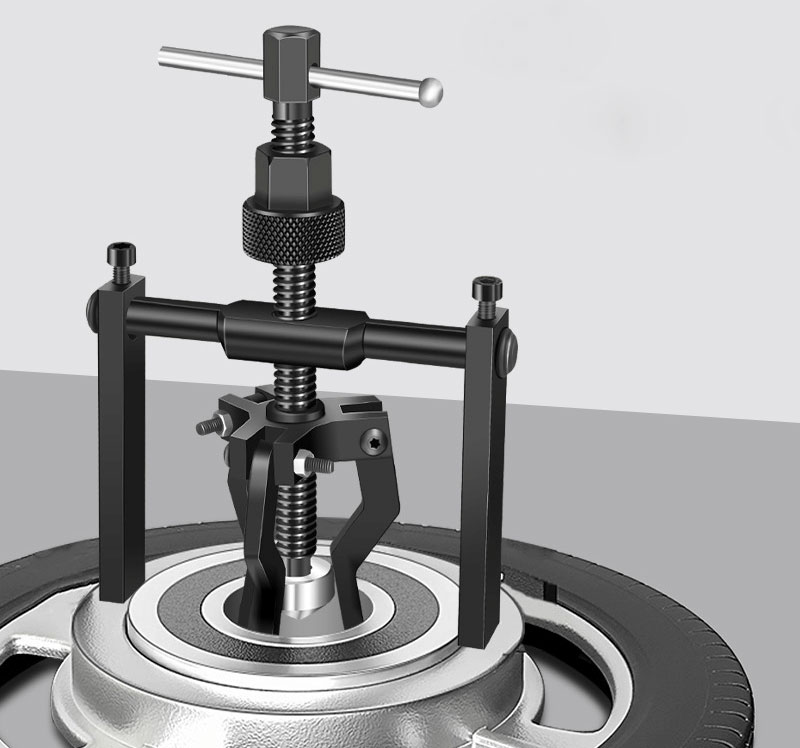

2. Cảo bạc đạn trong và cảo giật (cảo âm)
Nhóm cảo bạc đạn trong, còn gọi là cảo âm hoặc cảo giật, được thiết kế chuyên biệt để xử lý các vòng bi nằm sâu bên trong ổ máy, nơi không thể tiếp cận từ bên ngoài bằng chấu kẹp thông thường.
Dụng cụ này hoạt động bằng cách đưa phần đầu móc vào bên trong vòng bi, sau đó sử dụng cơ cấu trượt hoặc vít kéo để tạo lực giật mạnh theo phương trục. Một số dòng kết hợp thêm búa trượt nhằm tăng lực tác động, giúp tháo nhanh các bạc đạn bị ép chặt lâu ngày.
Loại cảo này đặc biệt hữu ích trong các trường hợp như bạc đạn hộp số, bạc đạn nằm trong thân động cơ hoặc ổ lắp kín, nơi không gian thao tác bị giới hạn nghiêm trọng. Nhờ cơ chế lực kéo tập trung, quá trình tháo lắp diễn ra hiệu quả mà không cần tác động phá hủy cơ học.

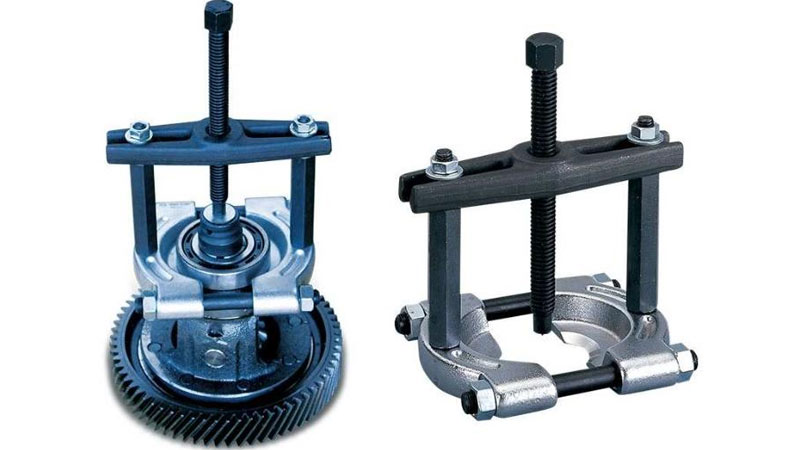

3. Cảo dĩa bạc đạn
Cảo dĩa (vam đĩa) là giải pháp chuyên dụng cho các tình huống mà vòng bi hoặc bánh răng được ép sát vào bề mặt phẳng, khiến chấu cảo thông thường không thể luồn vào phía sau.
Thiết kế dạng đĩa bán nguyệt giúp dụng cụ ôm sát mặt sau của chi tiết cần tháo. Khi hệ thống được cố định, lực kéo sẽ được truyền qua trục trung tâm, rút vòng bi ra theo phương thẳng đứng.
Loại cảo này đặc biệt hiệu quả trong các không gian cực kỳ hạn chế hoặc khi chi tiết nằm sát vách máy. Nhờ cơ chế kẹp diện rộng, cảo dĩa giúp giảm nguy cơ làm xước bề mặt và đảm bảo độ an toàn cao trong quá trình tháo lắp.
4. Cảo bạc đạn chữ H và cảo bạc đạn mini
Cảo chữ H và cảo mini là nhóm dụng cụ được phân loại theo kích thước và thiết kế hình học, thường dùng trong sửa chữa xe máy, thiết bị nhỏ và các chi tiết cơ khí tinh gọn.
Cảo chữ H có cấu trúc dạng khung chữ H, đi kèm trục ren trung tâm và bộ đầu cảo đa kích thước. Thiết kế này giúp tăng độ ổn định khi thao tác, đặc biệt phù hợp với các bạc đạn trong động cơ xe tay ga hoặc xe số. Nhờ bộ đầu thay đổi linh hoạt, người dùng có thể sử dụng cho nhiều kích cỡ vòng bi khác nhau mà không cần nhiều dụng cụ riêng lẻ.
Trong khi đó, cảo bạc đạn mini có kích thước nhỏ gọn hơn, thường là dạng 2 chấu hoặc 3 chấu thu nhỏ, được thiết kế để làm việc trong không gian hẹp hoặc với các chi tiết nhỏ như máy móc cầm tay, xe đạp hoặc thiết bị điện cơ. Ưu điểm lớn của dòng này là tính linh hoạt cao, dễ mang theo và thao tác nhanh trong các vị trí hạn chế.
Ứng dụng thực tế

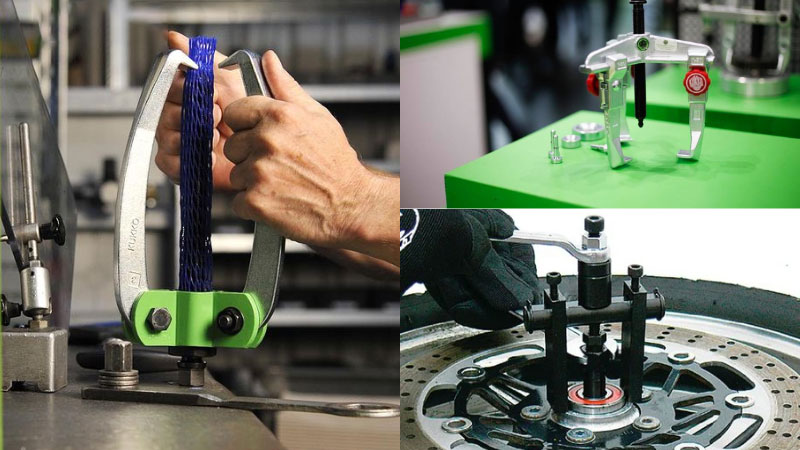

Ứng dụng trong sửa chữa xe máy
Trong lĩnh vực xe máy, bạc đạn được lắp ở nhiều vị trí quan trọng như bánh xe, cổ phốt, trục láp, bộ nồi và trục khuỷu. Đây đều là những chi tiết chịu tải và hoạt động liên tục, nên trong quá trình bảo dưỡng hoặc thay thế, việc tháo vòng bi đúng kỹ thuật là rất cần thiết.
Cảo bạc đạn được sử dụng phổ biến trong:
- Tháo bạc đạn bánh xe trước và sau
- Tháo vòng bi trong bộ nồi (côn) hoặc trục láp
- Xử lý bạc đạn trong động cơ xe ga, xe số
- Bảo dưỡng các chi tiết có không gian hẹp như cổ phốt hoặc trục truyền động
Nhờ thiết kế đa dạng như cảo 2 chấu, 3 chấu, cảo chữ H hoặc cảo mini, kỹ thuật viên có thể dễ dàng thao tác trong nhiều điều kiện khác nhau mà không làm trầy xước trục hay gây biến dạng vòng bi. Điều này giúp tăng độ bền của linh kiện và hạn chế rủi ro hư hỏng trong quá trình sửa chữa.
Ứng dụng trong công nghiệp
Trong môi trường công nghiệp, cảo bạc đạn đóng vai trò quan trọng trong bảo trì và vận hành hệ thống máy móc. Các thiết bị như motor điện, băng tải, máy nén, hộp số công nghiệp hay máy sản xuất đều sử dụng vòng bi ở nhiều vị trí chịu tải lớn.
Cảo bạc đạn được ứng dụng trong các trường hợp:
- Tháo lắp vòng bi trong động cơ điện công suất lớn
- Bảo trì hệ thống truyền động trong dây chuyền sản xuất
- Thay thế bạc đạn trong hộp số, máy bơm, máy ép, máy nghiền
- Xử lý các vòng bi bị kẹt chặt do nhiệt độ cao hoặc thời gian sử dụng lâu dài
Trong môi trường này, các loại cảo thủy lực hoặc cảo 3 chấu tải trọng lớn thường được ưu tiên sử dụng vì khả năng tạo lực mạnh, phân bổ đều và đảm bảo an toàn cho các chi tiết máy có kích thước lớn.
Việc sử dụng cảo đúng loại không chỉ giúp giảm thời gian dừng máy mà còn góp phần duy trì độ ổn định của dây chuyền sản xuất, hạn chế hư hỏng lan rộng và tối ưu chi phí bảo trì.
Bảng giá bộ cảo bạc đạn tham khảo trên thị trường
| Loại sản phẩm | Đặc điểm | Giá tham khảo (VNĐ) |
| Cảo bạc đạn mini / nhỏ | Thiết kế gọn, dùng cho thiết bị điện, máy nhỏ, xe máy, các vị trí hẹp | 150.000 – 350.000 |
| Bộ cảo bạc đạn trong (cảo giật) | Bộ dụng cụ nhiều chi tiết, dùng tháo vòng bi nằm sâu hoặc khó tiếp cận | 800.000 – 2.500.000 |
| Cảo 3 chấu size lớn | Kết cấu chắc chắn, lực phân bổ đều, dùng cho máy công nghiệp, vòng bi tải nặng | 500.000 – 1.500.000 |
Lưu ý: Bảng giá trên chỉ mang tính chất tham khảo giá có thể thay đổi tùy theo thương hiệu, chất liệu thép và xuất xứ sản phẩm
Hy vọng những chia sẻ trên đã giúp bạn hiểu rõ về các loại cảo bạc đạn để tối ưu hóa quy trình sửa chữa và bảo trì máy móc. Việc sử dụng dụng cụ chuẩn xác không chỉ giúp tiết kiệm thời gian mà còn đảm bảo độ bền cho các linh kiện quan trọng. Bên cạnh kỹ thuật tháo lắp, lựa chọn linh kiện thay thế chất lượng cũng là yếu tố then chốt giúp thiết bị vận hành êm ái. Để đảm bảo hiệu suất tối ưu, bạn có thể tham khảo thêm các dòng vòng bi AGA chính hãng, độ bền cao giải pháp đáng tin cậy cho mọi nhu cầu kỹ thuật chuyên sâu.
