Vòng bi lệch tâm là một trong những loại bạc đạn đặc biệt được sử dụng trong nhiều hệ thống cơ khí hiện đại. Khác với các loại vòng bi thông thường, cấu tạo lệch tâm giúp tạo ra những chuyển động đặc thù như rung, ép hoặc dao động theo yêu cầu. Nhờ đó, bạc đạn lệch tâm được ứng dụng rộng rãi trong các thiết bị công nghiệp, máy móc tự động và nhiều lĩnh vực kỹ thuật khác. Trong bài viết này, chúng ta sẽ cùng tìm hiểu rõ về cấu tạo, ưu điểm cũng như các ứng dụng phổ biến của loại vòng bi này.
Vòng bi lệch tâm là gì?

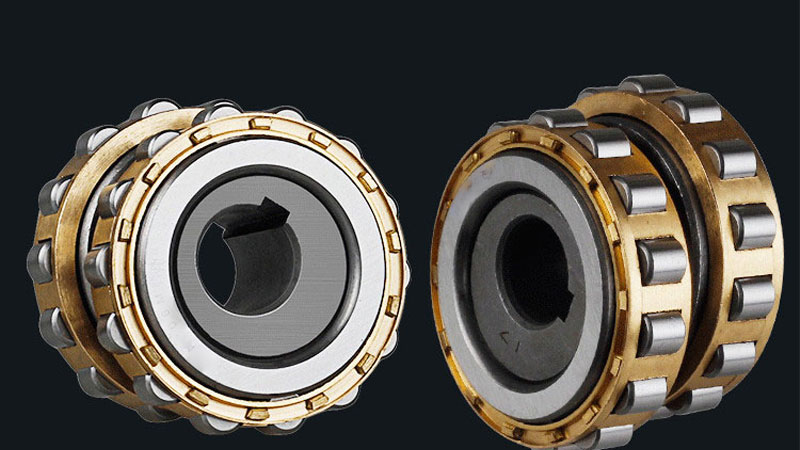

Vòng bi lệch tâm (hay còn gọi là bạc đạn lệch tâm) là loại vòng bi có lỗ trục không nằm ở vị trí trung tâm như các vòng bi thông thường. Thay vào đó, lỗ trục được thiết kế lệch một khoảng nhất định so với tâm, tạo ra chuyển động đặc biệt khi quay.
Nhờ cấu tạo này, vòng bi lệch tâm có thể biến chuyển động quay thành các dạng chuyển động khác như dao động, rung hoặc ép, giúp đáp ứng những yêu cầu kỹ thuật mà vòng bi thông thường không thực hiện được.
Trong thực tế, loại bạc đạn này thường được sử dụng trong các cơ cấu máy móc công nghiệp, nơi cần tạo chuyển động lệch tâm hoặc chịu tải và lực ép lớn, góp phần giúp thiết bị vận hành hiệu quả và ổn định hơn.
Cấu tạo của vòng bi lệch tâm

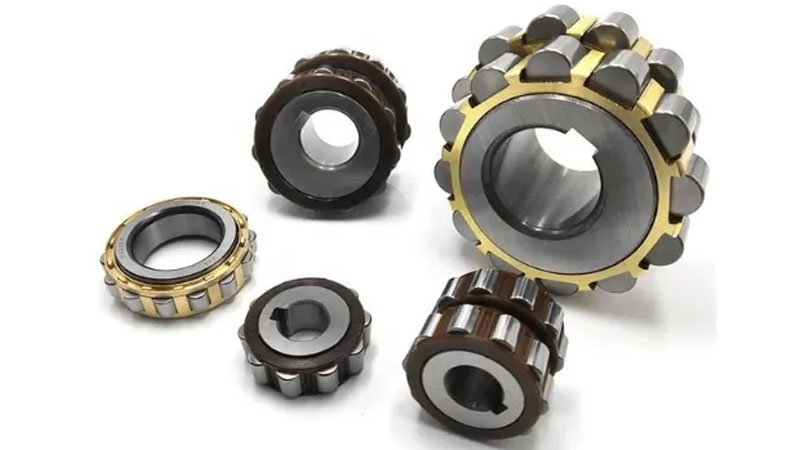

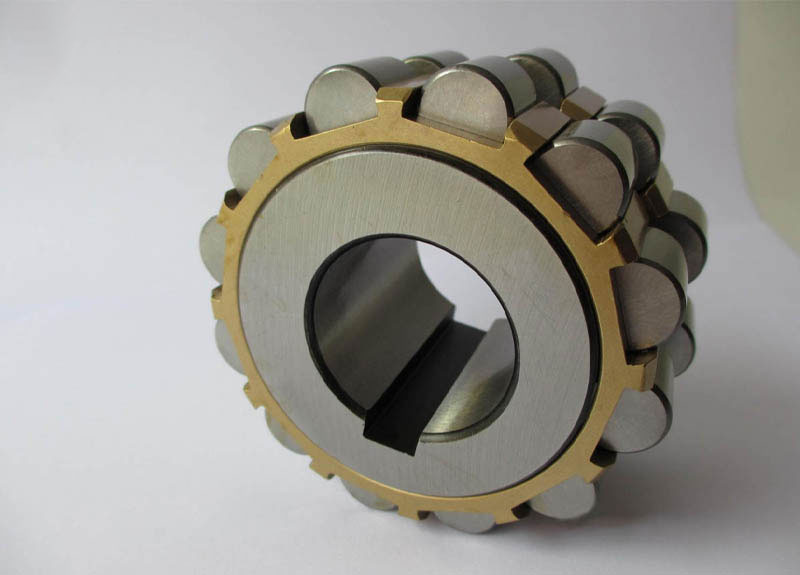

Cấu tạo của vòng bi lệch tâm gồm các bộ phận chính như vòng trong, vòng ngoài, con lăn (thường là dạng đũa), vòng cách và phớt. Trong đó, điểm đặc trưng quan trọng nhất là phần lỗ trục lệch tâm, giúp tạo ra chuyển động dao động, rung hoặc ép trong các cơ cấu cơ khí.
Các bộ phận cấu tạo chi tiết
- Vòng trong (Inner Ring): Có lỗ trục lệch tâm so với trục quay, tạo ra chuyển động đặc biệt
- Vòng ngoài (Outer Ring): Bao quanh và cố định, thường lắp vào vỏ máy
- Con lăn/đũa (Rolling Elements): Thường là con lăn trụ hoặc kim, giúp chịu tải hướng tâm và lực ép lớn
- Vòng cách (Cage): Giữ các con lăn phân bố đều, thường làm từ nhựa, đồng hoặc thép
- Phớt (Seal): Ngăn bụi bẩn, giữ mỡ bôi trơn và tăng tuổi thọ vòng bi
Nguyên lý hoạt động

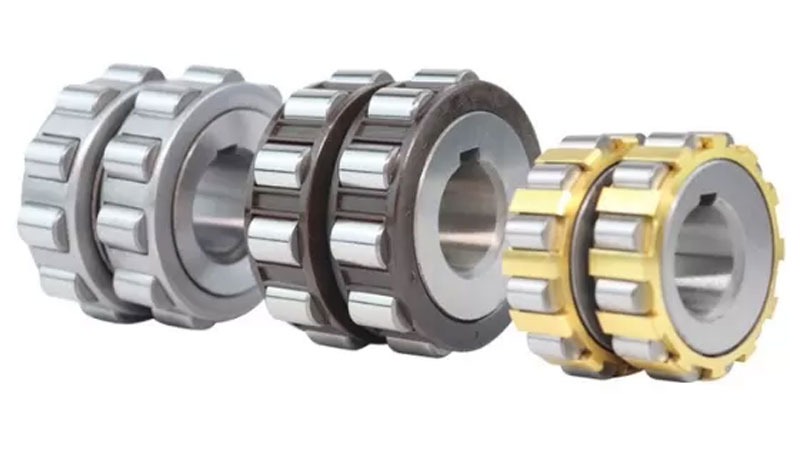

Vòng bi lệch tâm (eccentric bearing) hoạt động dựa trên cấu tạo có tâm vòng trong không trùng với tâm vòng ngoài. Khi trục quay, vòng trong quay theo nhưng do bị lệch tâm nên chuyển động tạo ra không còn đồng tâm như vòng bi thông thường.
Kết quả là hệ thống sinh ra chuyển động lệch tâm, tạo ra dao động hoặc rung tùy theo thiết kế cơ cấu. Chính đặc điểm này giúp vòng bi lệch tâm được sử dụng trong các thiết bị cần tạo chuyển động đặc biệt như máy rung, cơ cấu ép hoặc một số hệ thống truyền động trong công nghiệp.
Trong thực tế, chuyển động lệch tâm này có thể được kết hợp với các cơ cấu khác để tạo thành chuyển động tịnh tiến hoặc các dạng chuyển động phức tạp hơn khi cần thiết.
Thông số kỹ thuật của vòng bi lệch tâm bạn cần biết
Vòng bi lệch tâm là loại vòng bi có cấu tạo đặc biệt với tâm vòng trong không trùng với tâm vòng ngoài, được sử dụng trong các cơ cấu cần tạo chuyển động lệch tâm hoặc dao động. Khi lựa chọn loại bạc đạn này, người dùng cần quan tâm đến một số thông số kỹ thuật quan trọng sau:
Kích thước và đường kính
- Đường kính trong (d): Là kích thước lỗ trục, cần phù hợp với trục lắp
- Đường kính ngoài (D): Ảnh hưởng đến khả năng lắp vào vỏ và chịu tải
- Chiều rộng (B): Quyết định độ dày và khả năng chịu lực của vòng bi
Đây là các thông số cơ bản, thường được tiêu chuẩn hóa theo hệ mm
Chất liệu chế tạo
Vòng bi lệch tâm thường được làm từ thép hợp kim chất lượng cao, có khả năng chịu lực, chịu mài mòn và làm việc ổn định trong điều kiện tải nặng.
Một số loại có thể sử dụng vật liệu đặc biệt để tăng khả năng chống ăn mòn hoặc làm việc trong môi trường khắc nghiệt.
Khả năng chịu tải
- Tải trọng động: Khả năng chịu tải khi vòng bi đang quay
- Tải trọng tĩnh: Khả năng chịu tải khi đứng yên
Do đặc thù lệch tâm, tải thường phân bố không đều, nên cần chọn dư tải để đảm bảo độ bền
Nhiệt độ làm việc
Vòng bi lệch tâm thường hoạt động tốt trong khoảng -20°C đến 120°C, tùy theo loại mỡ bôi trơn và vật liệu chế tạo. Ở các ứng dụng đặc biệt, vòng bi có thể chịu được nhiệt độ cao hơn nếu sử dụng vật liệu và dầu mỡ chuyên dụng.
Ưu điểm của vòng bi lệch tâm
Vòng bi lệch tâm sở hữu nhiều ưu điểm nổi bật so với các loại vòng bi thông thường, đặc biệt phù hợp với những môi trường làm việc có tải trọng lớn hoặc yêu cầu chuyển động đặc biệt. Một số ưu điểm tiêu biểu gồm:
- Khả năng thích nghi tốt với chuyển động lệch tâm: Nhờ thiết kế đặc biệt, vòng bi có thể làm việc hiệu quả trong các cơ cấu không đồng trục, giúp hệ thống vận hành ổn định hơn.
- Tăng độ bền cho thiết bị: Vòng bi lệch tâm được chế tạo từ vật liệu có độ bền cao, giúp giảm mài mòn trong quá trình sử dụng, từ đó kéo dài tuổi thọ cho các bộ phận liên quan và hạn chế chi phí bảo trì.
- Tạo chuyển động ổn định theo chu kỳ: Cấu tạo lệch tâm giúp tạo ra dao động hoặc chuyển động lặp lại một cách đều đặn, phù hợp với các thiết bị công nghiệp chuyên dụng.
- Giảm va đập cục bộ: Nhờ cơ chế phân bố tải theo quỹ đạo lệch tâm, lực tác động được phân tán tốt hơn, hạn chế tình trạng sốc lực trong quá trình vận hành.
- Nâng cao hiệu suất hoạt động: Việc duy trì chuyển động ổn định và giảm hao mòn giúp máy móc vận hành hiệu quả hơn, tiết kiệm năng lượng và tăng năng suất.
Ứng dụng của vòng bi lệch tâm hiện nay

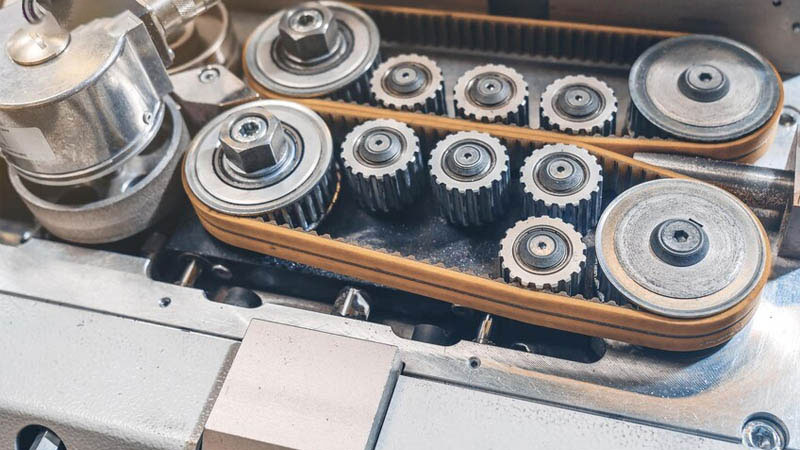

Nhờ khả năng vận hành linh hoạt và độ bền cao, vòng bi lệch tâm ngày càng được sử dụng rộng rãi trong nhiều lĩnh vực công nghiệp khác nhau, đặc biệt là các ngành yêu cầu chuyển động ổn định và chịu tải lớn:
- Ngành sản xuất ô tô: Vòng bi lệch tâm được ứng dụng trong một số cơ cấu truyền động và bộ phận phụ trợ, giúp tạo chuyển động lệch tâm cần thiết, góp phần nâng cao hiệu suất vận hành và độ ổn định của hệ thống.
- Công nghiệp chế tạo máy móc: Trong các loại máy như máy ép, máy dập, máy cắt hay máy nén, vòng bi lệch tâm giúp tạo chuyển động theo chu kỳ, giảm mài mòn và tăng độ bền cho toàn bộ hệ thống.
- Ngành dệt may: Ở các máy dệt và máy kéo sợi, vòng bi lệch tâm hỗ trợ duy trì chuyển động ổn định, giúp tăng năng suất và hạn chế tình trạng gián đoạn trong quá trình sản xuất.
- Ngành sản xuất thực phẩm: Vòng bi lệch tâm được sử dụng trong các thiết bị chế biến như máy sàng, máy trộn hoặc hệ thống cấp liệu, giúp máy vận hành êm ái, ổn định và đáp ứng yêu cầu vệ sinh trong sản xuất thực phẩm.
Cách lựa chọn vòng bi lệch tâm phù hợp
Để lựa chọn vòng bi lệch tâm phù hợp với nhu cầu sử dụng, người dùng cần cân nhắc một số yếu tố quan trọng sau:
- Xác định mục đích sử dụng: Trước tiên cần hiểu rõ vòng bi sẽ được dùng trong hệ thống nào, yêu cầu chuyển động ra sao (dao động, rung hay chịu tải). Việc xác định đúng nhu cầu giúp lựa chọn loại vòng bi có thông số phù hợp.
- Kiểm tra thông số kỹ thuật: Cần đối chiếu các kích thước cơ bản như đường kính trong, đường kính ngoài và chiều rộng để đảm bảo lắp vừa với thiết bị. Ngoài ra, nên xem thêm các thông số về tải trọng và điều kiện làm việc.
- Lựa chọn vật liệu phù hợp: Tùy vào môi trường sử dụng mà chọn vật liệu thích hợp. Với môi trường ẩm hoặc có hóa chất, nên ưu tiên loại có khả năng chống ăn mòn. Với điều kiện tải nặng, nên chọn vòng bi có vật liệu chịu lực tốt.
- Chọn loại phớt bảo vệ: Phớt giúp ngăn bụi bẩn và giữ mỡ bôi trơn bên trong, từ đó tăng tuổi thọ vòng bi. Tùy môi trường mà chọn loại phớt kín hoặc bán kín cho phù hợp.
- Ưu tiên thương hiệu uy tín: Các thương hiệu như SKF, NTN, NSK, FAG hay TIMKEN thường đảm bảo chất lượng và độ bền cao, giúp thiết bị vận hành ổn định và ít hư hỏng hơn.
Vòng bi lệch tâm là giải pháp hiệu quả cho các hệ thống cơ khí cần tạo chuyển động đặc biệt như dao động hoặc rung theo chu kỳ. Việc hiểu rõ cấu tạo, nguyên lý hoạt động cũng như cách lựa chọn phù hợp sẽ giúp thiết bị vận hành ổn định, giảm hao mòn và nâng cao hiệu suất làm việc.
Để đảm bảo độ bền và hiệu quả sử dụng lâu dài, bạn nên ưu tiên lựa chọn vòng bi chất lượng từ các thương hiệu uy tín và phù hợp với điều kiện làm việc thực tế.
