Vòng bi có rãnh, đặc biệt là vòng bi cầu rãnh sâu, là loại bạc đạn được thiết kế với rãnh lăn cong trên cả vòng trong và vòng ngoài, giúp các viên bi chuyển động ổn định và chính xác. Cấu trúc này cho phép vòng bi chịu được cả tải trọng hướng tâm lẫn dọc trục, đồng thời vẫn đảm bảo khả năng vận hành êm, tốc độ cao và giảm ma sát hiệu quả.
Vậy vòng bi rãnh là gì, gồm những loại nào và có những ưu điểm gì trong thực tế sử dụng? Hãy cùng HD VIETNAM tìm hiểu chi tiết trong bài viết dưới đây.

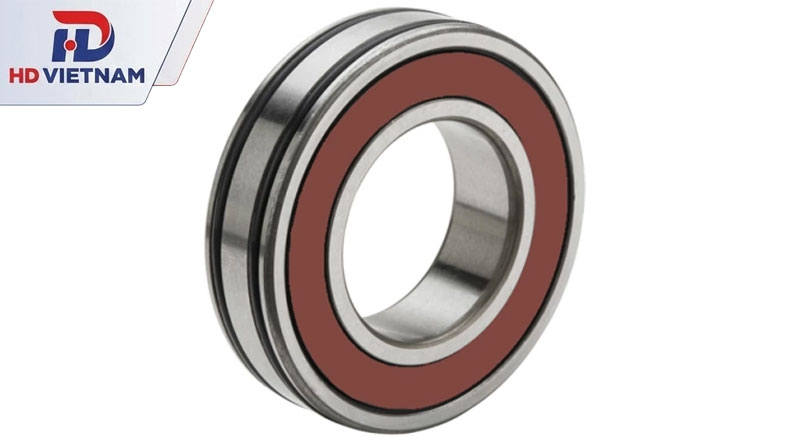

Vòng bi rãnh là gì? Định nghĩa và cấu tạo chi tiết
Vòng bi rãnh (groove bearing) là nhóm vòng bi lăn có đặc điểm chung là trên vòng trong và vòng ngoài đều được gia công các rãnh lăn để bi chuyển động bên trong. Các rãnh này có dạng cung tròn hoặc hình học đặc biệt, giúp viên bi tiếp xúc chính xác, giảm ma sát và hỗ trợ chuyển động quay hoặc dẫn hướng ổn định trong máy móc.
Trong đó, phổ biến nhất là vòng bi cầu rãnh sâu (Deep Groove Ball Bearing). Loại này có rãnh lăn được thiết kế sâu trên cả hai vòng, với bán kính rãnh lớn hơn một chút so với viên bi, giúp phân bố tải đều và cho phép làm việc hiệu quả ở tốc độ cao.
Cấu tạo chi tiết của vòng bi rãnh
Một vòng bi rãnh tiêu chuẩn thường gồm các bộ phận chính sau:
- Vòng trong (Inner ring): Gắn với trục quay, có rãnh lăn được gia công chính xác để dẫn hướng bi.
- Vòng ngoài (Outer ring): Bao bọc bên ngoài, giữ toàn bộ cụm bi và tạo đường lăn tương ứng với vòng trong.
- Bi lăn (Balls): Các viên bi thép hoặc gốm có nhiệm vụ giảm ma sát và truyền chuyển động quay.
- Vòng cách (Cage): Giữ các viên bi ở khoảng cách đều nhau, tránh va chạm và đảm bảo chuyển động ổn định.
- Phớt chắn (Seal/Shield) – tùy loại: Ngăn bụi bẩn, hơi ẩm và giữ mỡ bôi trơn, giúp tăng tuổi thọ vòng bi.
Nhờ cấu tạo này, vòng bi rãnh có thể làm việc ổn định trong nhiều điều kiện tải khác nhau, bao gồm tải hướng tâm, tải dọc trục và tải kết hợp, đồng thời vẫn đảm bảo độ êm và độ chính xác cao khi vận hành.
Các loại vòng bi có rãnh phổ biến hiện nay
1. Vòng bi cầu rãnh sâu (Deep Groove Ball Bearing)
Đây là loại phổ biến nhất trong nhóm vòng bi có rãnh.
Đặc điểm:
- Rãnh lăn dạng cung tròn sâu trên cả vòng trong và vòng ngoài
- Tiếp xúc ổn định giữa bi và rãnh, giảm ma sát tối đa
- Có thể làm việc ở tốc độ cao và vận hành liên tục
Khả năng làm việc:
- Chịu tải hướng tâm tốt
- Chịu tải dọc trục ở mức vừa phải
- Hoạt động ổn định trong nhiều điều kiện khác nhau
Ứng dụng điển hình:
- Động cơ điện
- Máy công nghiệp
- Thiết bị gia dụng
- Hệ thống truyền động cơ khí
2. Vòng bi tiếp xúc góc (Angular Contact Ball Bearing)
Loại vòng bi này được thiết kế với góc tiếp xúc giữa viên bi và rãnh lăn.
Đặc điểm:
- Rãnh lăn tạo góc tiếp xúc xác định
- Khả năng định hướng tải tốt hơn vòng bi rãnh sâu
- Thường sử dụng theo cặp để tăng độ ổn định trục
Khả năng làm việc:
- Chịu tải dọc trục rất tốt (một hoặc hai chiều tùy cấu hình)
- Chịu tải hướng tâm kết hợp
- Phù hợp tốc độ cao và độ chính xác cao
Ứng dụng điển hình:
- Trục chính máy CNC
- Hộp số tốc độ cao
- Thiết bị cơ khí chính xác

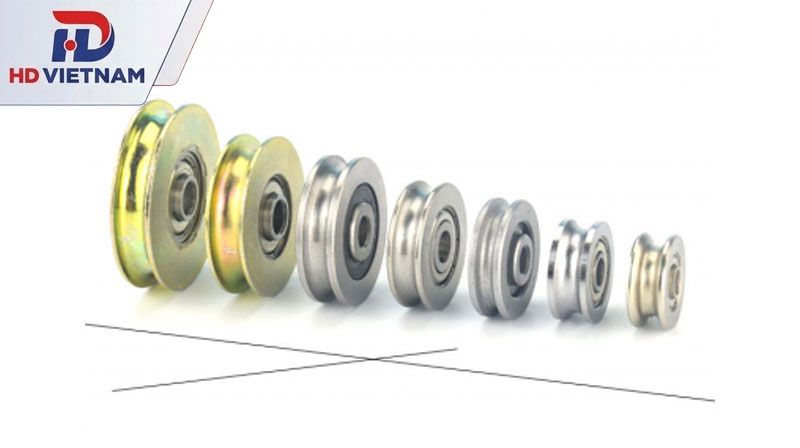

3. Vòng bi rãnh U và rãnh V (U-Groove / V-Groove Bearing)
Đây là nhóm vòng bi chuyên dùng cho hệ thống dẫn hướng tuyến tính.
Đặc điểm:
- Vòng ngoài được gia công rãnh hình chữ U hoặc chữ V, tương ứng với các dòng sản phẩm chuyên dụng như vòng bi rãnh U và vòng bi rãnh V.
- Hoạt động như bánh xe chạy trên ray hoặc thanh dẫn
- Thiết kế tối ưu cho chuyển động tịnh tiến
Khả năng làm việc:
- Dẫn hướng chính xác trên thanh ray hoặc trục tròn
- Giảm ma sát khi chuyển động
- Hoạt động ổn định trong hệ thống trượt
Ứng dụng điển hình:
- Cửa lùa, cửa trượt tự động
- Máy CNC, máy cắt laser
- Băng tải và hệ thống tự động hóa
- Robot và cơ cấu dẫn hướng
Ưu điểm vượt trội của bạc đạn có rãnh
Bạc đạn có rãnh, đặc biệt là các dòng vòng bi cầu rãnh sâu, được sử dụng rộng rãi trong hầu hết ngành cơ khí nhờ khả năng cân bằng tốt giữa hiệu suất vận hành, độ bền và chi phí. Thiết kế rãnh lăn chính xác giữa vòng trong và vòng ngoài giúp tối ưu quá trình chuyển động của bi, từ đó mang lại nhiều lợi ích rõ rệt trong thực tế sử dụng.
- Nhờ bề mặt rãnh được gia công theo biên dạng hình học chính xác, các viên bi lăn ổn định trong rãnh mà không bị trượt. Điều này giúp giảm đáng kể hệ số ma sát, hạn chế sinh nhiệt và giảm tiếng ồn trong quá trình vận hành. Kết quả là thiết bị hoạt động êm hơn, ổn định hơn và ít rung động hơn.
- Cấu trúc rãnh tối ưu cho phép vòng bi có thể chịu đồng thời tải hướng tâm và một phần tải dọc trục. Đồng thời, thiết kế này cũng giúp giảm lực cản khi quay, cho phép vòng bi hoạt động ở tốc độ cao mà vẫn duy trì độ chính xác và độ ổn định của trục.
- Hình dạng rãnh sâu tạo không gian phù hợp để lưu giữ và phân bố mỡ bôi trơn trong quá trình vận hành. Nhờ đó, lớp bôi trơn được duy trì ổn định hơn, giúp giảm ma sát, hạn chế khô dầu và kéo dài chu kỳ bảo dưỡng.
- Vòng bi có rãnh được sản xuất từ thép chịu lực hoặc vật liệu chuyên dụng có độ cứng cao, giúp hạn chế mài mòn trong điều kiện làm việc liên tục. Khi được bôi trơn và lắp đặt đúng kỹ thuật, tuổi thọ của vòng bi tăng đáng kể, từ đó giảm tần suất thay thế và chi phí bảo trì hệ thống.
Ngoài ra hầu hết các dòng bạc đạn có rãnh đều được tiêu chuẩn hóa theo kích thước quốc tế, giúp việc lựa chọn, lắp đặt và thay thế trở nên đơn giản. Điều này đặc biệt quan trọng trong môi trường nhà máy, nơi yêu cầu thời gian dừng máy phải được tối thiểu hóa.
Trên đây là toàn bộ thông tin chi tiết về vòng bi rãnh là gì, phân loại và các ưu điểm vượt trội của dòng linh kiện này. Hy vọng bài viết đã cung cấp những kiến thức hữu ích giúp bạn dễ dàng lựa chọn đúng loại bạc đạn rãnh phù hợp cho nhu cầu tối ưu hiệu suất máy móc.
