Mỗi dòng gối đỡ như UCP, UCF, UCFL hay UCT đều được thiết kế cho một kết cấu lắp đặt và điều kiện vận hành riêng. Việc lựa chọn đúng không chỉ giúp trục quay ổn định, giảm rung lắc và tăng tuổi thọ vòng bi mà còn tối ưu chi phí bảo trì, thay thế trong quá trình sử dụng. Vậy gối đỡ UCP, UCF, UCFL và UCT khác nhau ở điểm nào, ưu nhược điểm ra sao và nên chọn loại nào cho từng ứng dụng? HD VIETNAM sẽ phân tích, so sánh chi tiết để giúp bạn đưa ra lựa chọn phù hợp nhất.
Khái niệm và đặc điểm chi tiết của từng loại gối đỡ
Mỗi dòng gối đỡ được thiết kế với kết cấu lắp đặt và phạm vi ứng dụng riêng nhằm đáp ứng các yêu cầu khác nhau về tải trọng, không gian lắp đặt và khả năng căn chỉnh trục. Dưới đây là đặc điểm của bốn dòng gối đỡ được sử dụng phổ biến nhất trong hệ thống băng tải và máy móc công nghiệp.
1. Gối đỡ UCP là gì?
Gối đỡ UCP (Universal Cylindrical Pillow Block) là dòng gối đỡ chân đế gồm vòng bi UC kết hợp với vỏ gối dạng chân đế (Pillow Block). Sản phẩm có nhiệm vụ đỡ và định vị trục quay, giúp giảm ma sát, chịu tải hướng kính và duy trì độ ổn định cho hệ thống truyền động.
Một bộ gối đỡ UCP gồm hai bộ phận chính là vỏ gối đỡ và vòng bi chèn UC. Vỏ gối thường được đúc bằng gang chịu lực, thép hoặc inox, thiết kế hai lỗ bu lông giúp cố định chắc chắn trên bệ máy. Bên trong là vòng bi cầu tự lựa UC có vành ngoài dạng cầu, vòng trong được khóa với trục bằng vít hãm, cho phép tự bù sai lệch nhỏ trong quá trình vận hành.
Gối đỡ UCP có kết cấu chắc chắn, khả năng chịu tải tốt, lắp đặt và thay thế nhanh, bảo trì đơn giản. Đây là dòng gối đỡ được sử dụng phổ biến nhất trong các hệ thống băng tải, băng chuyền, máy nghiền, máy chế biến gỗ, máy nông nghiệp và thiết bị truyền động công nghiệp.

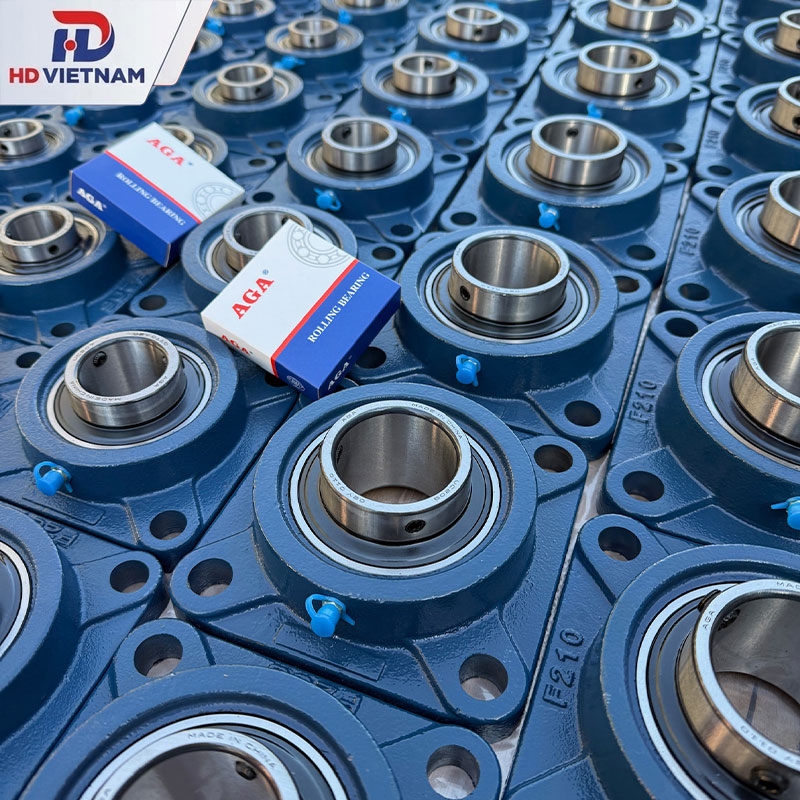

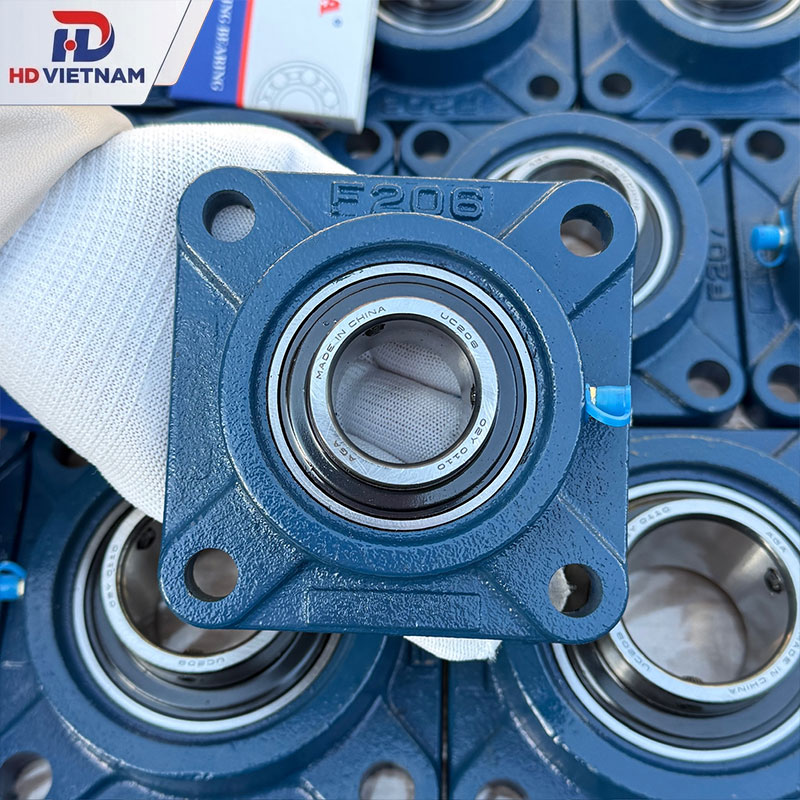

2. Gối đỡ UCF là gì?
Gối đỡ UCF là dòng gối đỡ mặt bích vuông, được thiết kế để cố định trục trên các bề mặt phẳng hoặc thành máy. Cấu trúc mặt bích giúp tăng độ cứng vững, phân bố tải trọng đồng đều và đảm bảo trục hoạt động ổn định trong nhiều điều kiện làm việc.
Gối đỡ UCF gồm vỏ gối mặt bích vuông với bốn lỗ bu lông và vòng bi chèn UC tự lựa bên trong. Vỏ gối được sản xuất từ gang đúc hoặc thép có độ bền cao, trong khi vòng bi UC được trang bị phớt chắn bụi và hệ thống bôi trơn sẵn nhằm nâng cao tuổi thọ làm việc.
Ưu điểm của UCF là khả năng chịu tải theo nhiều hướng, độ ổn định cao và dễ lắp đặt trên các bề mặt thẳng đứng hoặc mặt bích máy. Sản phẩm được ứng dụng rộng rãi trong băng tải, máy đóng gói, máy chế biến thực phẩm, máy chế biến gỗ và các dây chuyền sản xuất công nghiệp.

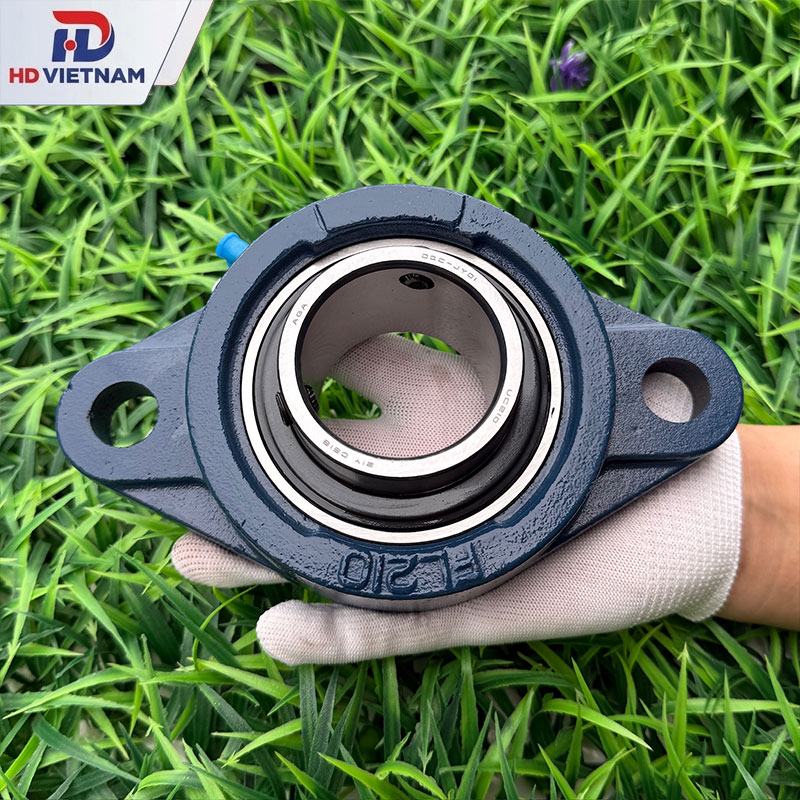

3. Gối đỡ UCFL là gì?
Gối đỡ UCFL là dòng gối đỡ mặt bích oval (hình thoi) sử dụng hai lỗ bu lông để cố định lên khung máy. Thiết kế nhỏ gọn giúp sản phẩm phù hợp với những vị trí lắp đặt có không gian hạn chế nhưng vẫn đảm bảo khả năng đỡ và định vị trục hiệu quả.
Gối đỡ UCFL gồm vỏ gối mặt bích oval bằng gang hoặc thép và vòng bi UC tự lựa bên trong. Vòng bi được cố định với trục bằng vít hãm hoặc khóa lệch tâm, đồng thời tích hợp phớt chắn bụi giúp giữ mỡ bôi trơn và ngăn tạp chất xâm nhập.
UCFL có ưu điểm về kích thước nhỏ gọn, dễ căn chỉnh và tiết kiệm diện tích lắp đặt. Dòng gối đỡ này thích hợp cho các hệ thống băng tải, máy đóng gói, máy nông nghiệp, máy chế biến thực phẩm và các thiết bị cơ khí có tải trọng từ nhẹ đến trung bình.

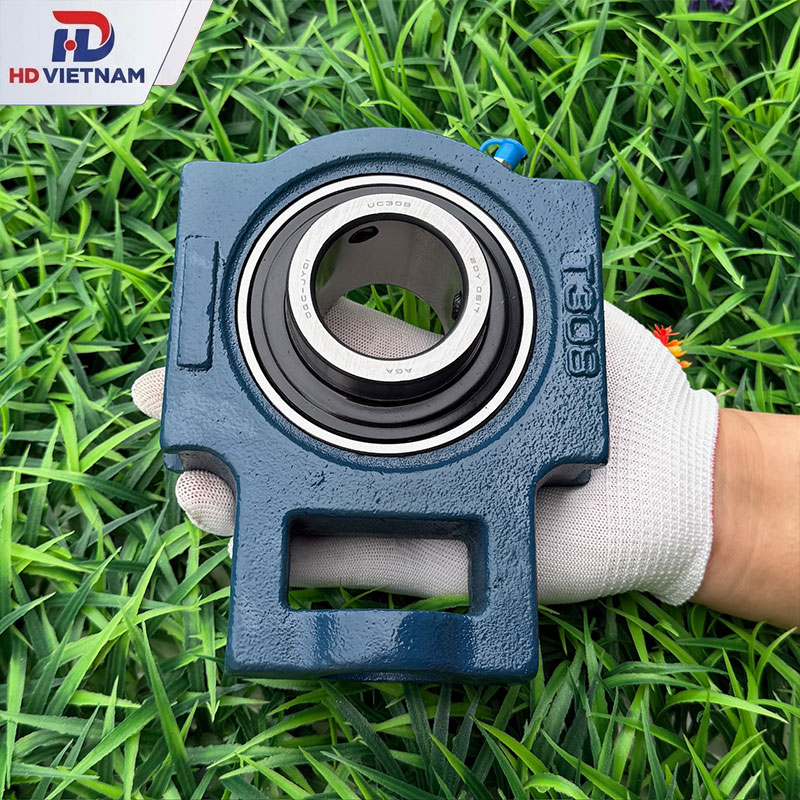

4. Gối đỡ UCT là gì?
Gối đỡ UCT (Take-up Bearing Unit) là dòng gối đỡ tăng đơ được thiết kế để vừa đỡ trục vừa điều chỉnh vị trí trục trong quá trình vận hành. Đây là giải pháp chuyên dùng cho các hệ thống cần kiểm soát độ căng của băng tải, dây đai hoặc xích truyền động.
Gối đỡ UCT gồm vỏ gối dạng trượt có rãnh dẫn hướng và vòng bi UC tự lựa. Vỏ gối được chế tạo từ gang hoặc thép chịu lực, cho phép cụm vòng bi di chuyển dọc theo ray trượt để điều chỉnh vị trí trục. Vòng bi bên trong được cố định bằng vít hãm hoặc khóa lệch tâm, đảm bảo truyền động ổn định.
Điểm khác biệt lớn nhất của UCT là khả năng điều chỉnh khoảng cách trục linh hoạt, giúp duy trì lực căng tối ưu cho băng tải hoặc dây đai. Thiết kế này góp phần giảm hiện tượng trượt băng, hạn chế mài mòn, kéo dài tuổi thọ vòng bi và nâng cao hiệu quả vận hành trong các hệ thống băng tải, máy đóng gói, máy chế biến gỗ và dây chuyền sản xuất công nghiệp.
Bảng so sánh gối đỡ UCP, UCF, UCFL và UCT
Mỗi dòng gối đỡ đều được thiết kế để đáp ứng một kiểu lắp đặt và điều kiện vận hành khác nhau. Việc hiểu rõ sự khác biệt giữa UCP, UCF, UCFL và UCT sẽ giúp kỹ sư, đơn vị chế tạo máy và người vận hành lựa chọn đúng sản phẩm, đảm bảo khả năng chịu tải, độ ổn định của trục và tối ưu chi phí bảo trì.
| Tiêu chí | Gối đỡ UCP | Gối đỡ UCF | Gối đỡ UCFL | Gối đỡ UCT |
| Hình dạng vỏ | Dạng chân đế (Pillow Block) hình Omega (Ω) | Dạng mặt bích vuông | Dạng mặt bích oval (hình thoi) | Dạng trượt chữ T (Take-up Unit) |
| Số lỗ bắt vít | 2 lỗ | 4 lỗ | 2 lỗ | 2 lỗ trên rãnh trượt |
| Vị trí lắp đặt | Trên bệ máy hoặc khung băng tải nằm ngang | Trên mặt phẳng đứng hoặc thành máy | Không gian hẹp, mặt phẳng đứng hoặc ngang | Trên ray trượt hoặc khung có cơ cấu tăng đơ |
| Khả năng điều chỉnh | Không | Không | Không | Có thể trượt để điều chỉnh vị trí trục và độ căng dây đai hoặc băng tải |
| Khả năng chịu tải | Cao, chịu tải hướng kính tốt | Cao, phân bố tải đều trên mặt bích | Trung bình đến khá | Cao, phù hợp hệ thống cần điều chỉnh liên tục |
| Khả năng tự lựa | Có (vòng bi UC tự lựa góc nhỏ) | Có | Có | Có |
| Độ cứng vững khi lắp đặt | Rất cao | Rất cao | Cao | Cao |
| Không gian lắp đặt | Cần diện tích chân đế | Cần mặt bích vuông đủ rộng | Tiết kiệm diện tích hơn UCF | Cần thêm khoảng trượt để điều chỉnh |
| Khả năng bảo trì | Dễ tháo lắp, dễ bơm mỡ | Thuận tiện bảo dưỡng | Dễ thay thế | Dễ căn chỉnh và thay thế |
| Ứng dụng tiêu biểu | Băng tải, máy nghiền, máy trộn, máy chế biến gỗ, nông nghiệp | Máy đóng gói, máy ép, băng tải đứng, máy công nghiệp | Băng tải nhỏ, máy thực phẩm, máy dệt, thiết bị có không gian hạn chế | Băng tải cần tăng chỉnh, hệ thống truyền động xích, dây đai, máy chế biến vật liệu |
| Ưu điểm nổi bật | Chịu tải tốt, giá thành hợp lý, lắp đặt đơn giản | Độ ổn định cao, chịu lực đồng đều theo nhiều hướng | Thiết kế nhỏ gọn, tối ưu diện tích lắp đặt | Điều chỉnh khoảng cách trục linh hoạt, duy trì độ căng truyền động hiệu quả |
| Hạn chế | Không điều chỉnh được vị trí trục | Chiếm nhiều diện tích mặt bích hơn UCFL | Khả năng chịu tải thấp hơn UCP và UCF trong cùng kích thước | Kết cấu phức tạp hơn, giá thành thường cao hơn UCP |
| Ứng dụng phù hợp nhất | Hệ thống băng tải công nghiệp, dây chuyền sản xuất liên tục | Máy móc yêu cầu cố định chắc chắn trên thành máy hoặc vách đứng | Thiết bị có không gian lắp đặt hạn chế | Hệ thống băng tải dài, truyền động dây đai hoặc xích cần điều chỉnh định kỳ |
Vậy nên chọn loại gối đỡ nào?
- Chọn gối đỡ UCP khi cần một giải pháp đa năng, chịu tải tốt, lắp đặt trên bệ máy hoặc khung băng tải. Đây là dòng được sử dụng phổ biến nhất trong các hệ thống băng tải công nghiệp.
- Chọn gối đỡ UCF nếu vị trí lắp đặt yêu cầu cố định trên mặt bích hoặc thành máy. Thiết kế 4 lỗ bu lông giúp phân bố lực đồng đều và tăng độ cứng vững.
- Chọn gối đỡ UCFL đối với máy móc có không gian lắp đặt hẹp nhưng vẫn cần đảm bảo độ ổn định và khả năng tự lựa của vòng bi.
- Chọn gối đỡ UCT khi hệ thống cần điều chỉnh vị trí trục, tăng chỉnh độ căng dây đai hoặc băng tải thường xuyên. Đây là lựa chọn tối ưu cho các cụm truyền động có cơ cấu tăng đơ hoặc ray trượt.
Trên đây là những thông tin chi tiết về gối đỡ UCP, UCF, UCFL và UCT, bao gồm cấu tạo, đặc điểm, ứng dụng, thông số kỹ thuật và các tiêu chí lựa chọn phù hợp. Việc lựa chọn đúng loại gối đỡ không chỉ đảm bảo khả năng chịu tải và độ ổn định của hệ thống mà còn góp phần kéo dài tuổi thọ thiết bị và giảm chi phí bảo trì. HD VIETNAM cung cấp đa dạng các dòng gối đỡ AGA chính hãng cùng đội ngũ kỹ thuật sẵn sàng tư vấn, hỗ trợ tra mã sản phẩm và lựa chọn giải pháp phù hợp với từng hệ thống băng tải, dây chuyền sản xuất và thiết bị cơ khí.
