Máy nghiền phản kích (Impact Crusher) là thiết bị nghiền đá sử dụng lực va đập tốc độ cao để giảm kích thước vật liệu, được ứng dụng rộng rãi trong khai thác khoáng sản, sản xuất vật liệu xây dựng và chế biến đá. Với khả năng nghiền hiệu quả, tạo thành phẩm đồng đều và vận hành ổn định, dòng máy này là lựa chọn phổ biến trong nhiều dây chuyền sản xuất hiện đại.
Vậy máy nghiền phản kích có cấu tạo, nguyên lý hoạt động và ứng dụng ra sao? Hãy cùng HD VIETNAM tìm hiểu chi tiết trong bài viết dưới đây.

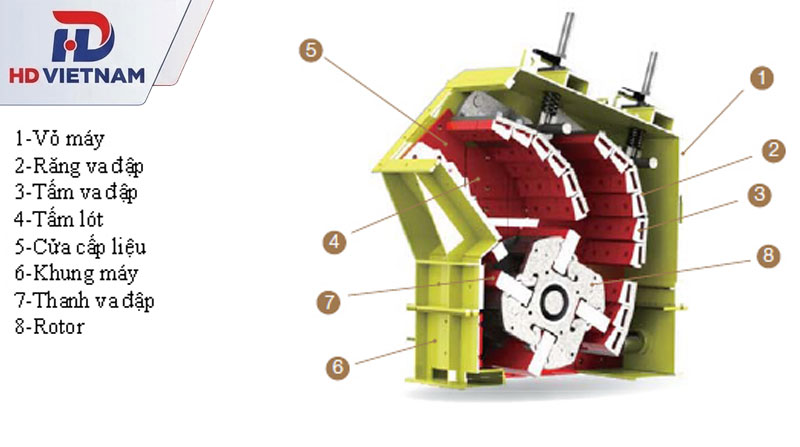

Cấu tạo của máy nghiền phản kích
Máy nghiền phản kích được cấu thành từ nhiều bộ phận hoạt động đồng bộ nhằm tạo ra lực va đập lớn để nghiền nhỏ vật liệu. Mỗi chi tiết đều đảm nhận một chức năng riêng, góp phần quyết định đến năng suất, chất lượng thành phẩm cũng như độ bền của toàn bộ thiết bị.
Dưới đây là bảng chi tiết cấu tạo của máy nghiền phản kích.
| Bộ phận | Chức năng và đặc điểm |
| Khung máy (Frame) | Là kết cấu chịu lực chính của thiết bị, được chế tạo từ thép cường độ cao hoặc thép hàn nguyên khối nhằm đảm bảo khả năng chịu tải lớn, chống rung và tăng độ ổn định khi máy vận hành liên tục. |
| Rotor | Là bộ phận trung tâm của máy nghiền, được lắp trên trục chính và quay với tốc độ cao nhờ hệ thống truyền động. Rotor tạo động năng để búa nghiền tác động mạnh lên vật liệu, quyết định trực tiếp đến năng suất và hiệu quả nghiền. |
| Búa nghiền (Blow Bar) | Được lắp trên rotor và thường chế tạo từ hợp kim crom cao, thép mangan hoặc vật liệu chống mài mòn đặc biệt. Đây là chi tiết trực tiếp va đập vào vật liệu, giúp phá vỡ đá và quặng thành kích thước nhỏ hơn. |
| Tấm phản kích (Impact Plate) | Được bố trí bên trong buồng nghiền để tiếp nhận vật liệu sau khi bị búa nghiền tác động. Vật liệu sẽ va đập vào tấm phản kích rồi bật ngược trở lại rotor để tiếp tục nghiền nhiều lần cho đến khi đạt kích thước yêu cầu. |
| Buồng nghiền (Crushing Chamber) | Là không gian diễn ra toàn bộ quá trình nghiền. Buồng nghiền được thiết kế tối ưu nhằm tăng số lần va chạm giữa vật liệu với búa nghiền và tấm phản kích, giúp nâng cao tỷ lệ nghiền và chất lượng thành phẩm. |
| Tấm lót chống mài mòn (Liner Plate) | Được lắp bên trong thân máy nhằm bảo vệ buồng nghiền khỏi sự mài mòn do vật liệu va đập liên tục. Khi bị hao mòn, tấm lót có thể thay thế độc lập mà không ảnh hưởng đến các bộ phận khác. |
| Trục chính (Main Shaft) | Là bộ phận liên kết rotor với hệ thống truyền động, chịu toàn bộ tải trọng trong quá trình nghiền. Trục được gia công chính xác và có độ cứng cao để đảm bảo máy vận hành ổn định ở tốc độ lớn. |
| Ổ bi (Bearing) | Có nhiệm vụ đỡ trục chính, giảm ma sát và giúp rotor quay ổn định. Ổ bi thường sử dụng loại chịu tải trọng lớn, có khả năng làm việc trong môi trường bụi và rung động mạnh. |
| Hệ thống truyền động | Bao gồm động cơ điện, puly, dây đai hoặc khớp nối truyền động. Hệ thống này truyền công suất từ động cơ đến rotor, đảm bảo máy hoạt động ổn định và đạt tốc độ quay thiết kế. |
| Cửa cấp liệu | Là vị trí tiếp nhận nguyên liệu từ máy cấp liệu hoặc băng tải. Cửa nạp được thiết kế rộng để xử lý vật liệu có kích thước lớn, hạn chế hiện tượng tắc nghẽn trong quá trình vận hành. |
| Cửa xả liệu | Sau khi vật liệu đạt kích thước yêu cầu, thành phẩm sẽ được đưa ra ngoài thông qua cửa xả để chuyển đến sàng rung hoặc các công đoạn tiếp theo trong dây chuyền nghiền. |
| Hệ thống điều chỉnh khe hở phản kích | Cho phép thay đổi khoảng cách giữa rotor và tấm phản kích nhằm kiểm soát kích thước sản phẩm đầu ra. Đây là bộ phận giúp máy linh hoạt đáp ứng nhiều yêu cầu sản xuất khác nhau. |
| Hệ thống bôi trơn | Cung cấp dầu hoặc mỡ bôi trơn cho các ổ bi và các chi tiết chuyển động, giúp giảm ma sát, hạn chế mài mòn và kéo dài tuổi thọ của thiết bị. |
| Hệ thống bảo vệ an toàn | Bao gồm các cơ cấu khóa, nắp bảo vệ và thiết bị kiểm soát quá tải nhằm đảm bảo an toàn cho người vận hành cũng như hạn chế hư hỏng khi xảy ra sự cố trong quá trình nghiền. |

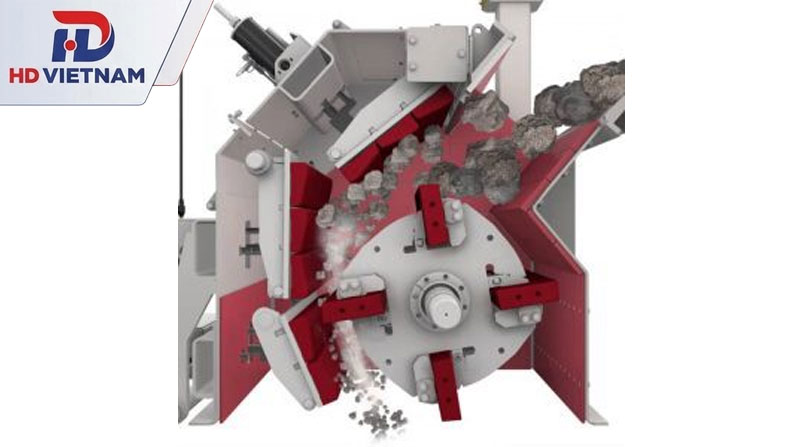

Nguyên lý hoạt động của máy nghiền phản kích
Máy nghiền phản kích hoạt động theo nguyên lý nghiền bằng lực va đập (Impact Crushing), trong đó rotor quay với tốc độ cao tạo ra động năng lớn để phá vỡ vật liệu. Không giống các dòng máy nghiền sử dụng lực ép, thiết bị này tận dụng các lần va chạm liên tiếp giữa búa nghiền, tấm phản kích và vật liệu nhằm giảm kích thước đá đến khi đạt yêu cầu.
Quá trình nghiền diễn ra liên tục theo các bước sau:
| Bước | Quá trình hoạt động |
| Bước 1: Cấp liệu | Đá hoặc quặng được đưa vào buồng nghiền thông qua cửa nạp bằng máy cấp liệu rung hoặc băng tải. Kích thước nguyên liệu đầu vào phụ thuộc vào từng model máy nhưng thường có thể tiếp nhận đá có kích thước lên đến khoảng 500 mm. |
| Bước 2: Va đập lần thứ nhất | Động cơ truyền lực làm rotor quay với tốc độ từ vài trăm đến hơn 1.000 vòng/phút. Các búa nghiền gắn trên rotor tạo lực va đập rất lớn vào vật liệu vừa đi vào buồng nghiền, khiến đá bị nứt vỡ thành nhiều mảnh nhỏ. |
| Bước 3: Phản kích vào tấm phản kích | Sau cú va đập đầu tiên, các mảnh đá bị bắn với tốc độ cao về phía tấm phản kích (Impact Plate). Khi va chạm với tấm phản kích, vật liệu tiếp tục bị phá vỡ do chịu thêm lực xung kích mạnh. |
| Bước 4: Nghiền nhiều lần trong buồng nghiền | Các mảnh đá sau khi va vào tấm phản kích sẽ bật ngược trở lại khu vực rotor và tiếp tục chịu nhiều lần va đập giữa búa nghiền với tấm phản kích. Chu trình này diễn ra liên tục giúp vật liệu ngày càng nhỏ và đồng đều hơn. |
| Bước 5: Kiểm soát kích thước thành phẩm | Khoảng cách giữa rotor và tấm phản kích được điều chỉnh để kiểm soát kích thước sản phẩm đầu ra. Những hạt vật liệu chưa đạt yêu cầu sẽ tiếp tục được nghiền, trong khi các hạt đạt kích thước tiêu chuẩn sẽ di chuyển xuống cửa xả. |
| Bước 6: Xả thành phẩm | Thành phẩm sau nghiền được đưa ra ngoài qua cửa xả và chuyển đến sàng rung để phân loại hoặc vận chuyển đến các công đoạn tiếp theo trong dây chuyền sản xuất. |
Quá trình chuyển động của đá trong máy nghiền phản kích
Đá nguyên liệu
▼
Cửa cấp liệu
▼
Rotor quay tốc độ cao
(Búa nghiền va đập)
▼
Đá văng vào tấm phản kích
▼
Đá bật ngược trở lại rotor
▼
Va đập nhiều lần trong buồng nghiền
▼
Đạt kích thước yêu cầu
▼
Cửa xả liệu
▼
Sàng rung → Thành phẩm
Vì sao máy nghiền phản kích cho hiệu quả nghiền cao?
Hiệu quả của máy nghiền phản kích đến từ cơ chế nghiền nhiều cấp trong cùng một buồng nghiền. Thay vì chỉ chịu một lần tác động, vật liệu sẽ liên tục va chạm giữa búa nghiền và tấm phản kích cho đến khi đạt kích thước yêu cầu. Nhờ đó, máy mang lại nhiều ưu điểm như:
- Tỷ lệ nghiền lớn, giảm nhanh kích thước vật liệu.
- Thành phẩm có kích thước đồng đều và tỷ lệ hạt lập phương cao.
- Giảm lượng hạt dẹt, hạt thoi so với nhiều phương pháp nghiền khác.
- Dễ dàng điều chỉnh kích thước sản phẩm đầu ra bằng cách thay đổi khe hở giữa rotor và tấm phản kích.
- Phù hợp với các dây chuyền nghiền đá xây dựng, sản xuất cát nhân tạo và chế biến khoáng sản có yêu cầu cao về chất lượng thành phẩm.
Ứng dụng của máy nghiền phản kích trong nghiền đá

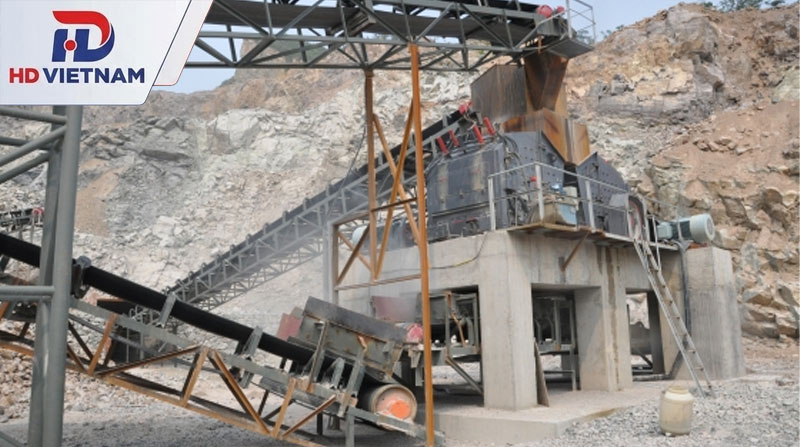

Nghiền đá xây dựng
Máy nghiền phản kích là lựa chọn phù hợp cho công đoạn nghiền thứ cấp hoặc nghiền tinh trong các dây chuyền sản xuất đá xây dựng. Thiết bị có khả năng xử lý hiệu quả các loại vật liệu có độ cứng thấp đến trung bình như đá vôi, đá dolomite, đá thạch cao, đá Puzzolan, đá cát kết, đá phiến, than đá và nhiều loại khoáng sản phi kim khác.
Nhờ lực va đập lớn kết hợp với hệ thống tấm phản kích được thiết kế tối ưu, vật liệu sau nghiền có kích thước đồng đều, tỷ lệ hạt đạt chuẩn cao và hạn chế tối đa hiện tượng nứt gãy không mong muốn. Thành phẩm được sử dụng phổ biến để sản xuất đá 0x4, đá 1×2, đá 2×4, cấp phối nền đường và nhiều loại cốt liệu phục vụ các công trình dân dụng, công nghiệp, giao thông, cầu đường và hạ tầng kỹ thuật.
Đối với các dây chuyền nghiền hiện đại, máy nghiền phản kích thường được kết hợp cùng máy nghiền hàm, máy nghiền côn, sàng rung và hệ thống băng tải nhằm tạo nên quy trình sản xuất liên tục, nâng cao hiệu quả khai thác và tối ưu chi phí vận hành.
Sản xuất cốt liệu chất lượng cao
Một trong những ưu điểm nổi bật của máy nghiền phản kích là khả năng tạo ra thành phẩm có tỷ lệ hạt lập phương cao, ít hạt thoi dẹt và bề mặt hạt tương đối đồng đều. Đây là yêu cầu quan trọng đối với các ngành sản xuất bê tông và vật liệu xây dựng chất lượng cao.
Cốt liệu sau nghiền được sử dụng rộng rãi tại các trạm trộn bê tông nhựa nóng (Asphalt), trạm bê tông thương phẩm, nhà máy bê tông đúc sẵn và các dự án hạ tầng giao thông. Hình dạng hạt tối ưu giúp hỗn hợp bê tông có khả năng liên kết tốt hơn, nâng cao cường độ chịu lực, tăng độ ổn định kết cấu và giảm lượng xi măng hoặc nhựa đường cần sử dụng.
Ngoài ra, việc kiểm soát kích thước sản phẩm thông qua điều chỉnh khe hở giữa rotor và tấm phản kích còn giúp doanh nghiệp dễ dàng sản xuất nhiều loại cốt liệu khác nhau mà không cần thay đổi toàn bộ dây chuyền, góp phần nâng cao tính linh hoạt và hiệu quả kinh tế.

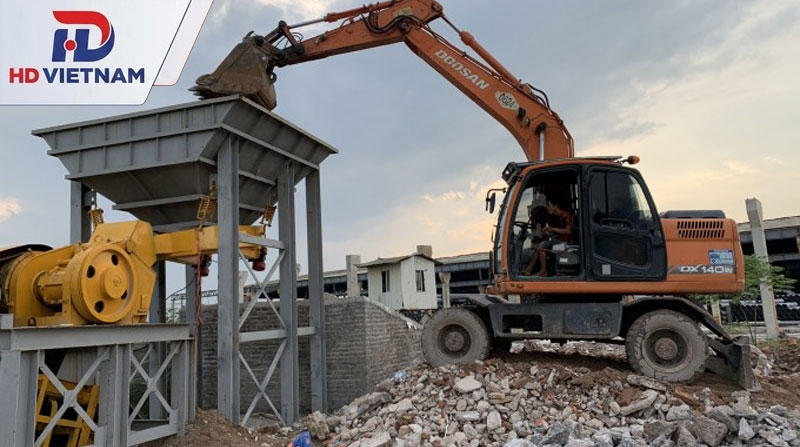

Tái chế phế thải xây dựng
Máy nghiền phản kích ngày càng được ứng dụng nhiều trong lĩnh vực tái chế vật liệu xây dựng. Thiết bị có khả năng nghiền hiệu quả bê tông cũ, gạch vỡ, bê tông nhựa, cấu kiện bê tông sau phá dỡ và nhiều loại phế thải xây dựng khác, biến chúng thành nguồn nguyên liệu có thể tái sử dụng.
Sau quá trình nghiền và sàng phân loại, vật liệu tái chế có thể được sử dụng làm lớp móng, lớp cấp phối nền đường, vật liệu san lấp, cốt liệu cho bê tông không yêu cầu cường độ cao hoặc nguyên liệu đầu vào cho các dây chuyền sản xuất vật liệu xây dựng. Giải pháp này không chỉ giúp giảm đáng kể lượng chất thải phải xử lý mà còn tiết kiệm chi phí khai thác tài nguyên tự nhiên, giảm chi phí mua vật liệu mới và góp phần bảo vệ môi trường.
Trên đây là những thông tin tổng quan về máy nghiền phản kích, từ cấu tạo, nguyên lý hoạt động đến các ứng dụng thực tế trong ngành nghiền đá và sản xuất vật liệu xây dựng. Hy vọng bài viết đã giúp bạn có thêm cơ sở để lựa chọn thiết bị phù hợp, góp phần nâng cao hiệu quả vận hành và tối ưu chi phí đầu tư cho dây chuyền sản xuất.
