Công đoạn giảm kích thước nguyên liệu luôn giữ vai trò quan trọng trong việc nâng cao năng suất sản xuất và đảm bảo chất lượng thành phẩm ở nhiều lĩnh vực như vật liệu xây dựng, khai thác khoáng sản, xi măng, luyện kim, hóa chất và chế biến nông sản. Để đáp ứng yêu cầu này, máy nghiền búa được xem là một trong những thiết bị nghiền được sử dụng phổ biến nhờ khả năng xử lý nhanh, kết cấu bền chắc và chi phí đầu tư hợp lý.
Thiết bị hoạt động dựa trên cơ chế các búa quay với tốc độ cao tạo lực va đập mạnh, giúp phá vỡ vật liệu thành các hạt có kích thước theo yêu cầu trước khi chuyển sang các công đoạn tiếp theo.

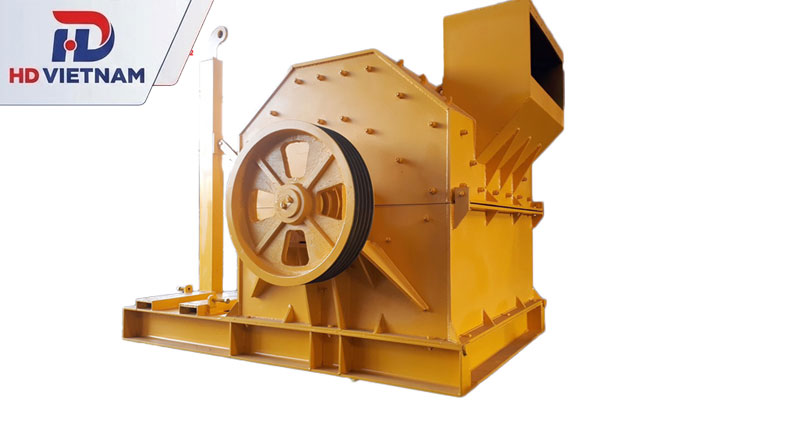

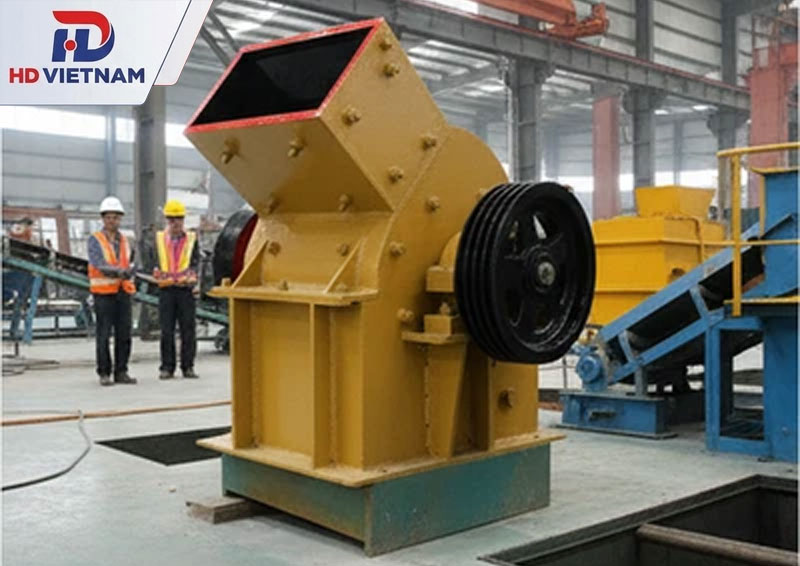

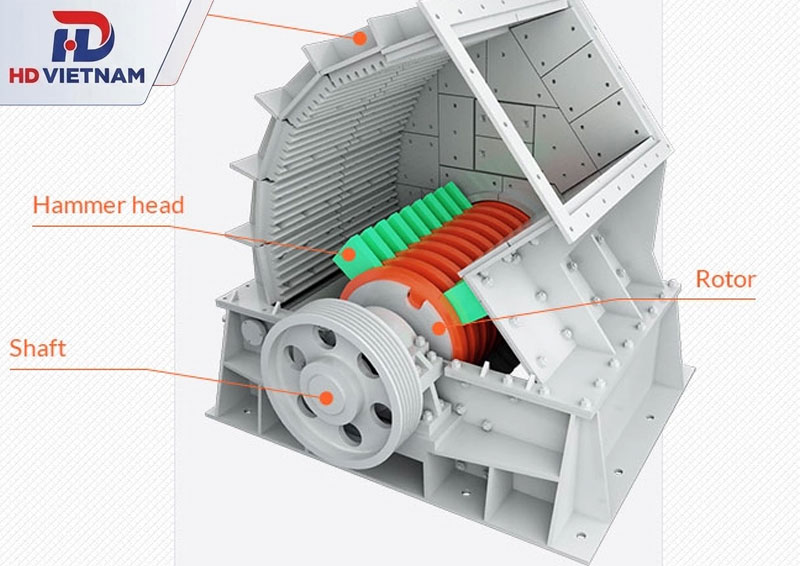

Cấu tạo máy nghiền búa công nghiệp
Máy nghiền búa công nghiệp được thiết kế để làm việc liên tục trong môi trường có tải trọng lớn, chịu va đập và mài mòn cao. Mặc dù mỗi nhà sản xuất sẽ có những cải tiến riêng về kết cấu, một máy nghiền búa tiêu chuẩn vẫn bao gồm các bộ phận chính như hệ thống cấp liệu, buồng nghiền, rotor, búa nghiền, lưới sàng, cụm truyền động và khung máy. Sự phối hợp đồng bộ giữa các chi tiết này quyết định trực tiếp đến năng suất, độ mịn của thành phẩm cũng như tuổi thọ của thiết bị.
Phễu cấp liệu
Phễu cấp liệu là vị trí đầu tiên tiếp nhận nguyên liệu trước khi đưa vào buồng nghiền. Bộ phận này thường được thiết kế với góc nghiêng phù hợp để vật liệu di chuyển liên tục nhờ trọng lực, hạn chế tình trạng ùn tắc hoặc cấp liệu không đồng đều.
Ở các dòng máy công suất lớn, phễu cấp liệu có thể được kết hợp với băng tải hoặc hệ thống cấp liệu rung nhằm kiểm soát lưu lượng nguyên liệu chính xác hơn, giúp máy vận hành ổn định và tránh hiện tượng quá tải.

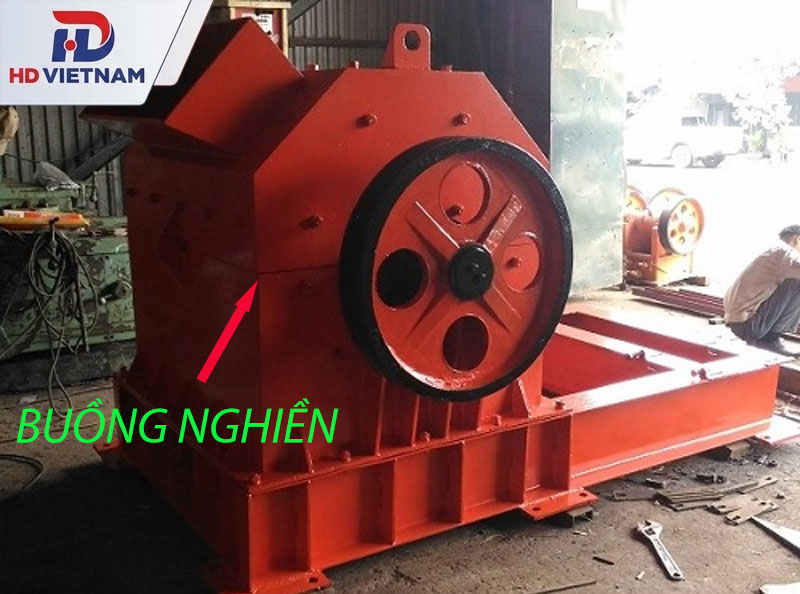

Buồng nghiền
Buồng nghiền là khu vực diễn ra toàn bộ quá trình phá vỡ vật liệu. Đây là khoang kín được chế tạo từ thép chịu lực hoặc thép hợp kim có độ bền cao nhằm chịu được lực va đập liên tục trong quá trình làm việc.
Bên trong buồng nghiền thường được lắp các tấm lót chống mài mòn để bảo vệ thân máy khỏi sự ăn mòn do đá, quặng hoặc các vật liệu có tính mài mòn cao. Khi các tấm lót bị hao mòn, người vận hành có thể thay thế riêng mà không cần thay toàn bộ vỏ máy, giúp tiết kiệm đáng kể chi phí bảo trì.
Rotor (Rôto)

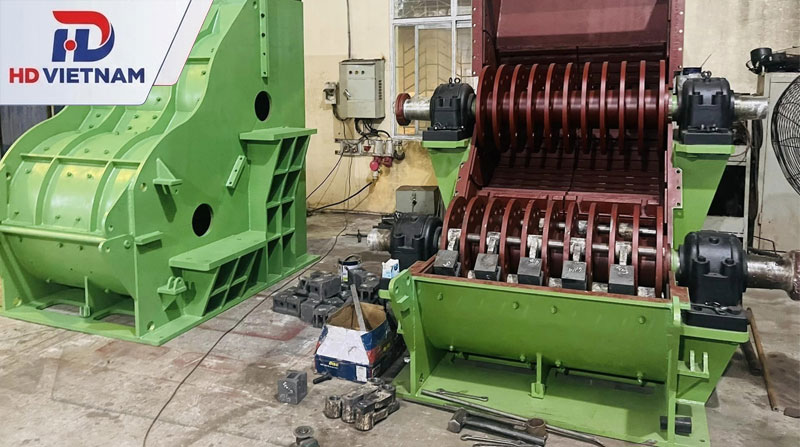

Rotor được xem là “trái tim” của máy nghiền búa, đảm nhiệm việc truyền động và tạo lực nghiền. Rotor bao gồm trục chính, các đĩa giữ búa và cụm giá treo búa. Khi động cơ hoạt động, rotor quay với tốc độ từ vài trăm đến hàng nghìn vòng/phút (tùy từng model), tạo lực ly tâm rất lớn để các búa nghiền va đập mạnh vào vật liệu. Rotor phải được cân bằng động chính xác nhằm giảm rung lắc, hạn chế tiếng ồn và bảo vệ ổ trục trong suốt quá trình vận hành.
Búa nghiền
Búa nghiền là chi tiết trực tiếp tác động lên nguyên liệu, quyết định phần lớn hiệu quả nghiền của thiết bị. Tùy theo từng loại máy và mục đích sử dụng, búa nghiền có thể được thiết kế dạng cố định hoặc dạng treo tự do. Trong nhiều trường hợp, búa dạng treo được ưu tiên vì có khả năng tự xoay khi gặp vật liệu quá cứng, góp phần giảm nguy cơ gãy búa và bảo vệ rotor.
Vật liệu chế tạo búa thường là:
- Thép mangan chịu mài mòn (Mn13, Mn18).
- Thép hợp kim crom cao.
- Thép chịu va đập nhiệt luyện.
- Gang hợp kim chống mài mòn đối với một số ứng dụng chuyên biệt.
Đối với vật liệu có kích thước lớn, búa có trọng lượng lớn sẽ tạo lực va đập mạnh hơn. Ngược lại, khi nghiền vật liệu nhỏ hoặc yêu cầu nghiền mịn, búa nhẹ giúp tăng số lần va đập, nâng cao hiệu suất nghiền.
Trục chính
Trục chính là bộ phận truyền mô-men xoắn từ động cơ đến rotor. Chi tiết này được chế tạo từ thép hợp kim cường độ cao, trải qua quá trình nhiệt luyện nhằm tăng khả năng chịu tải và chống biến dạng khi làm việc liên tục. Độ chính xác của trục ảnh hưởng trực tiếp đến độ ổn định của toàn bộ hệ thống nghiền.
Ổ trục và gối đỡ
Rotor được đỡ bởi hệ thống ổ trục và gối đỡ đặt ở hai đầu trục chính. Ổ bi hoặc ổ lăn chất lượng cao giúp rotor quay ổn định với tốc độ lớn, giảm ma sát và hạn chế phát sinh nhiệt. Đồng thời, hệ thống bôi trơn định kỳ sẽ giúp kéo dài tuổi thọ của ổ trục và giảm chi phí bảo dưỡng.
Tấm lót chống mài mòn
Trong quá trình nghiền, vật liệu liên tục va chạm với thành buồng nghiền, gây mài mòn rất lớn. Bên trong máy thường được lắp các tấm lót bằng thép mangan hoặc hợp kim chống mài mòn để bảo vệ thân máy. Đây là chi tiết tiêu hao có thể thay thế định kỳ mà không ảnh hưởng đến kết cấu tổng thể của thiết bị.
Lưới sàng
Lưới sàng được bố trí ở phần đáy hoặc cuối buồng nghiền, có nhiệm vụ kiểm soát kích thước sản phẩm đầu ra. Các hạt vật liệu đạt kích thước yêu cầu sẽ đi qua các lỗ sàng và được đưa ra ngoài, trong khi các hạt lớn hơn tiếp tục ở lại buồng nghiền để chịu thêm các chu kỳ va đập cho đến khi đạt kích thước mong muốn. Việc thay đổi đường kính lỗ sàng cho phép doanh nghiệp điều chỉnh độ mịn của thành phẩm theo từng yêu cầu sản xuất khác nhau.
Hệ thống truyền động
Hệ thống truyền động bao gồm động cơ điện, puly, dây đai hoặc khớp nối trực tiếp (tùy thiết kế). Động cơ cung cấp công suất để rotor quay với tốc độ cao. Đối với các dòng máy công nghiệp, công suất động cơ có thể dao động từ vài chục đến hàng trăm kW, đáp ứng nhu cầu nghiền từ quy mô nhỏ đến dây chuyền sản xuất công suất lớn. Một số model hiện đại còn được trang bị biến tần giúp điều chỉnh tốc độ quay của rotor, tối ưu hiệu suất nghiền và tiết kiệm điện năng.
Khung máy
Khung máy là kết cấu chịu lực chính, được chế tạo từ thép tấm hoặc thép kết cấu hàn cường độ cao. Khung có nhiệm vụ nâng đỡ toàn bộ hệ thống, giảm rung động trong quá trình vận hành và đảm bảo độ ổn định cho thiết bị ngay cả khi làm việc liên tục với tải trọng lớn.
Hệ thống xả liệu
Sau khi đạt kích thước yêu cầu, vật liệu được đưa ra ngoài thông qua cửa xả hoặc kết hợp với băng tải, vít tải hay hệ thống hút khí tùy theo thiết kế của dây chuyền.
Việc bố trí hệ thống xả liệu hợp lý giúp thành phẩm được vận chuyển liên tục sang công đoạn tiếp theo, hạn chế hiện tượng ùn tắc và nâng cao hiệu suất toàn bộ dây chuyền.
Hệ thống an toàn và bảo trì
Ở các dòng máy nghiền búa hiện đại, nhà sản xuất thường tích hợp thêm nhiều tính năng nhằm nâng cao độ an toàn và thuận tiện trong bảo dưỡng, bao gồm:
- Cửa kiểm tra buồng nghiền giúp thay búa và vệ sinh nhanh chóng.
- Nắp mở thủy lực hoặc cơ khí hỗ trợ bảo trì.
- Cảm biến nhiệt độ ổ trục.
- Thiết bị bảo vệ quá tải động cơ.
- Hệ thống che chắn truyền động và khóa an toàn khi bảo dưỡng.
Những trang bị này không chỉ giúp giảm thời gian dừng máy mà còn nâng cao độ an toàn cho người vận hành và kéo dài tuổi thọ của toàn bộ thiết bị.
Nhờ cấu tạo tương đối đơn giản nhưng được tối ưu về khả năng chịu lực và chống mài mòn, máy nghiền búa công nghiệp có thể vận hành ổn định trong thời gian dài, đáp ứng hiệu quả yêu cầu nghiền sơ cấp hoặc nghiền thứ cấp đối với nhiều loại vật liệu trong các ngành khai thác khoáng sản, xi măng, luyện kim, hóa chất và sản xuất vật liệu xây dựng.

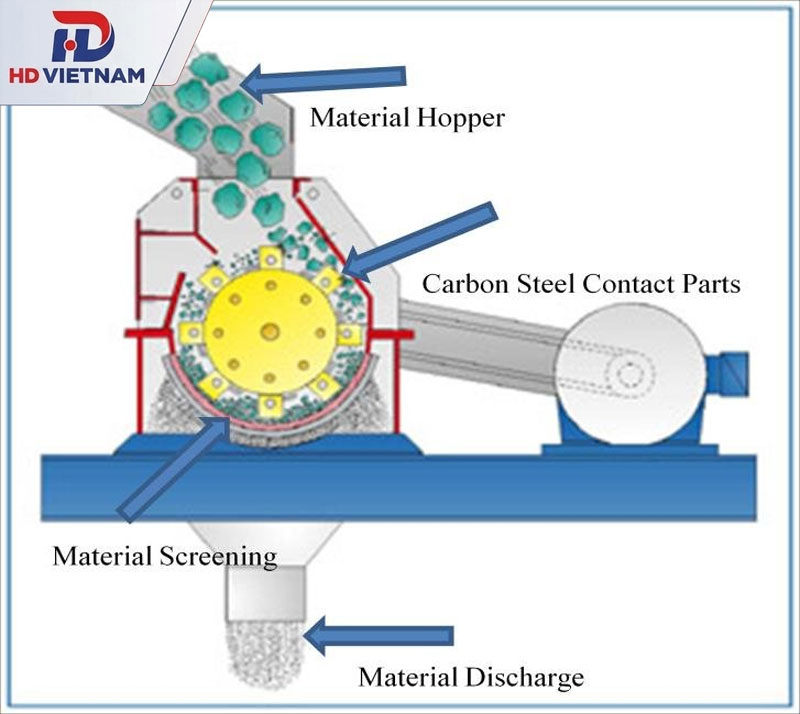

Nguyên lý hoạt động của máy nghiền búa
Toàn bộ quy trình vận hành của máy nghiền búa có thể được chia thành các bước sau:
Bước 1: Cấp liệu vào buồng nghiền
Nguyên liệu được đưa vào máy thông qua phễu cấp liệu bằng thủ công hoặc hệ thống băng tải, vít tải hay máng rung tự động.
Để đảm bảo máy hoạt động ổn định, nguyên liệu cần được cấp liên tục với lưu lượng phù hợp, tránh tình trạng cấp liệu quá nhiều trong cùng một thời điểm gây quá tải hoặc làm giảm hiệu suất nghiền.
Đối với hầu hết các dòng máy nghiền búa công nghiệp, vật liệu đầu vào nên có độ ẩm dưới 15% và cường độ chịu nén không vượt quá khoảng 100 MPa nhằm hạn chế hiện tượng bám dính và giảm tốc độ mài mòn của các chi tiết.
Bước 2: Rotor quay tạo lực va đập tốc độ cao
Sau khi khởi động, động cơ truyền công suất đến rotor thông qua khớp nối hoặc hệ thống dây đai. Rotor quay với tốc độ từ vài trăm đến hàng nghìn vòng/phút (tùy từng model), tạo lực ly tâm lớn làm các búa nghiền văng ra và chuyển động liên tục quanh trục.
Chính tốc độ quay cao này tạo nên năng lượng va đập đủ mạnh để phá vỡ kết cấu của vật liệu. Nếu động năng của búa lớn hơn lực cần thiết để làm biến dạng vật liệu, quá trình nghiền sẽ diễn ra hiệu quả và đạt năng suất cao.
Bước 3: Vật liệu bị va đập và phá vỡ nhiều lần
Ngay khi rơi vào buồng nghiền, nguyên liệu sẽ chịu tác động trực tiếp từ các búa đang quay với tốc độ lớn. Dưới lực va đập mạnh, vật liệu nhanh chóng bị nứt gãy và vỡ thành nhiều mảnh nhỏ hơn. Không chỉ chịu tác động từ búa nghiền, các hạt vật liệu còn liên tục va chạm với:
- Thành buồng nghiền.
- Các tấm lót chống mài mòn.
- Các hạt vật liệu khác đang chuyển động trong buồng nghiền.
Sự kết hợp giữa va đập, chà xát và ma sát giúp tăng hiệu quả nghiền, đồng thời tạo ra thành phẩm có kích thước đồng đều hơn. Đối với các dòng máy sử dụng búa treo hoặc búa xếp, khi gặp vật liệu quá cứng hoặc xuất hiện tải trọng đột ngột, búa có thể tự xoay theo lực ly tâm để giảm nguy cơ hư hỏng rotor và hạn chế hiện tượng kẹt máy.
Bước 4: Phân loại kích thước bằng lưới sàng
Sau nhiều lần va đập, vật liệu di chuyển xuống khu vực lưới sàng được bố trí ở đáy buồng nghiền.
Tại đây diễn ra quá trình phân loại:
- Các hạt đạt kích thước yêu cầu sẽ lọt qua các lỗ sàng và trở thành thành phẩm.
- Các hạt còn quá lớn sẽ bị giữ lại trong buồng nghiền để tiếp tục chịu thêm các chu kỳ va đập cho đến khi đủ nhỏ để đi qua lưới.
Nhờ cơ chế này, máy nghiền búa có khả năng kiểm soát khá tốt kích thước đầu ra. Khi cần thay đổi độ mịn của sản phẩm, người vận hành chỉ cần thay lưới sàng có kích thước lỗ phù hợp với yêu cầu sản xuất.
Bước 5: Thành phẩm được đưa ra ngoài
Sau khi vượt qua lưới sàng, vật liệu sẽ được đưa ra khỏi máy thông qua cửa xả.
Tùy theo thiết kế của từng dây chuyền, thành phẩm có thể được:
- Rơi trực tiếp xuống băng tải.
- Chuyển sang hệ thống sàng phân loại.
- Đưa đến máy nghiền tiếp theo.
- Thu gom bằng hệ thống hút khí hoặc cyclone trong các dây chuyền nghiền bột.
Quá trình cấp liệu và nghiền diễn ra liên tục, giúp máy đạt năng suất cao và đáp ứng yêu cầu sản xuất quy mô lớn.
Ứng dụng của thiết bị nghiền búa trong sản xuất
Dưới đây là những lĩnh vực ứng dụng tiêu biểu của máy nghiền búa.

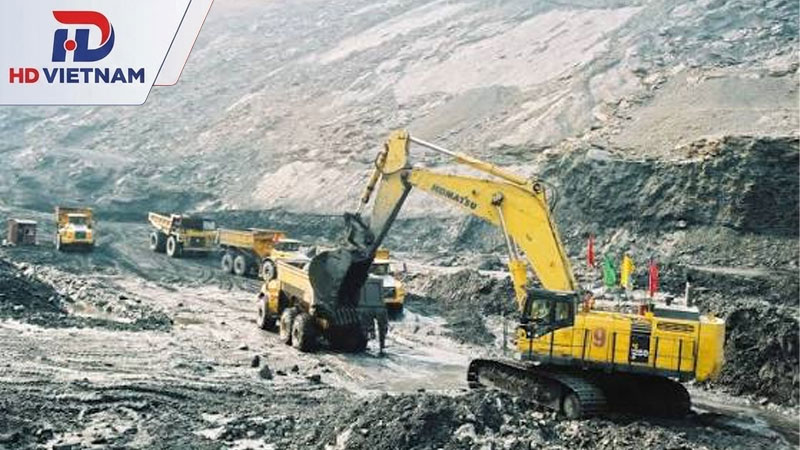

Ngành khai thác khoáng sản
Khai thác khoáng sản là một trong những lĩnh vực sử dụng máy nghiền búa phổ biến nhất. Sau công đoạn khai thác và nghiền sơ cấp bằng máy nghiền hàm, vật liệu thường được đưa vào máy nghiền búa để tiếp tục giảm kích thước trước khi chuyển sang sàng phân loại hoặc nghiền mịn.
Thiết bị có khả năng xử lý hiệu quả nhiều loại khoáng sản và vật liệu giòn như đá vôi, đá phosphat, than, quặng mềm, xỉ luyện kim hoặc thạch cao. Việc nghiền nhỏ nguyên liệu giúp nâng cao hiệu quả của các công đoạn tuyển khoáng, nghiền tinh hoặc chế biến sâu, đồng thời giảm chi phí vận chuyển và lưu trữ nguyên liệu.

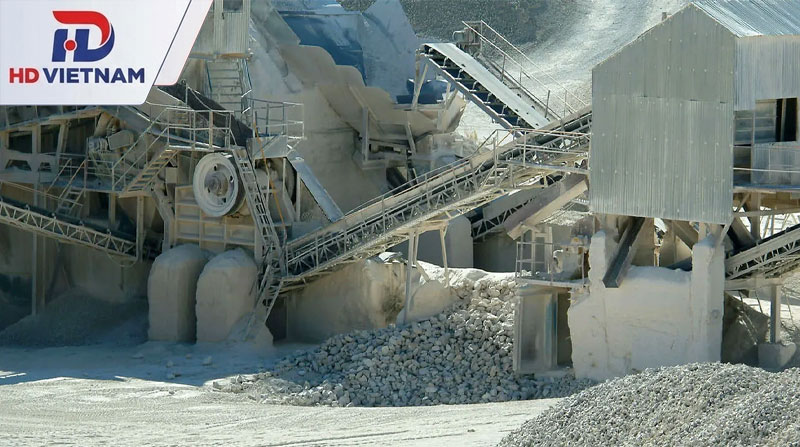

Trong dây chuyền sản xuất đá xây dựng
Trong ngành sản xuất đá xây dựng, máy nghiền búa thường đảm nhận vai trò nghiền thứ cấp nhằm tạo ra đá có kích thước phù hợp cho các công trình dân dụng và hạ tầng giao thông.
Thiết bị được sử dụng để nghiền đá base, đá cấp phối, đá dăm và các loại đá có độ cứng trung bình phục vụ thi công đường giao thông, nền móng, san lấp hoặc sản xuất bê tông. Nhờ khả năng làm việc liên tục với năng suất lớn, máy đáp ứng tốt nhu cầu sản xuất tại các mỏ đá và trạm nghiền quy mô công nghiệp.
Ngành sản xuất xi măng
Máy nghiền búa là thiết bị quan trọng trong nhiều dây chuyền sản xuất xi măng. Thiết bị được sử dụng để nghiền đá vôi, đất sét, thạch cao, clinker và một số phụ gia trước hoặc sau các công đoạn nghiền chính.
Việc giảm kích thước nguyên liệu ngay từ đầu giúp tăng hiệu quả phối liệu, giảm tải cho các thiết bị nghiền tinh và góp phần tối ưu mức tiêu hao điện năng của toàn bộ dây chuyền sản xuất.
Ngành luyện kim
Đối với ngành luyện kim, máy nghiền búa được ứng dụng để nghiền than cốc, xỉ lò cao, xỉ thép và nhiều loại vật liệu phụ trợ khác trước khi đưa vào các công đoạn hoàn nguyên hoặc tái chế.
Khả năng xử lý nhanh vật liệu giòn giúp doanh nghiệp tận dụng tối đa nguồn nguyên liệu thứ cấp, giảm lượng chất thải phát sinh và nâng cao hiệu quả sử dụng tài nguyên trong quá trình sản xuất kim loại.
Ngành hóa chất

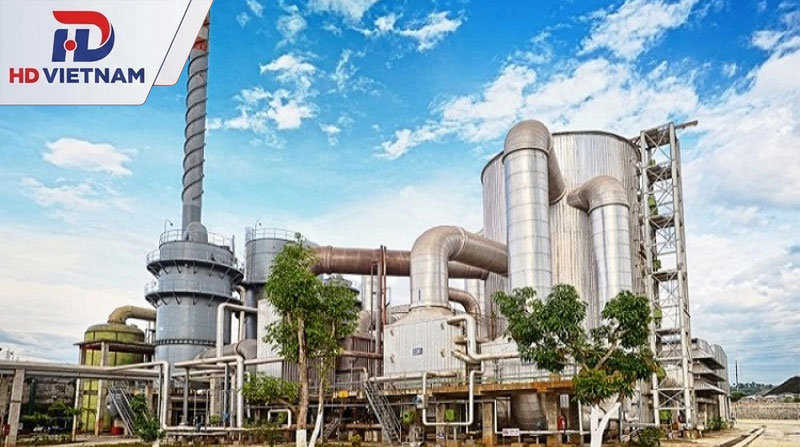

Nhiều doanh nghiệp sản xuất hóa chất sử dụng máy nghiền búa để nghiền sơ bộ các nguyên liệu dạng cục hoặc dạng hạt trước khi đưa vào quá trình phối trộn, phản ứng hoặc nghiền mịn.
Thiết bị phù hợp với các loại vật liệu như muối công nghiệp, thạch cao, khoáng chất, phụ gia vô cơ và nhiều nguyên liệu hóa học có độ cứng trung bình. Quá trình nghiền giúp tăng diện tích bề mặt tiếp xúc của nguyên liệu, góp phần nâng cao hiệu quả của các công đoạn xử lý tiếp theo.
Ngành sản xuất vật liệu xây dựng
Ngoài đá xây dựng và xi măng, máy nghiền búa còn được sử dụng trong quá trình sản xuất nhiều loại vật liệu khác như gạch không nung, gạch đất sét nung, bê tông tái chế, bột đá, cát nghiền và các sản phẩm xây dựng từ khoáng chất.
Thiết bị giúp nghiền nhỏ nguyên liệu đầu vào, tạo kích thước đồng đều để nâng cao chất lượng sản phẩm và ổn định quá trình sản xuất hàng loạt.
Ngành nhiệt điện và năng lượng

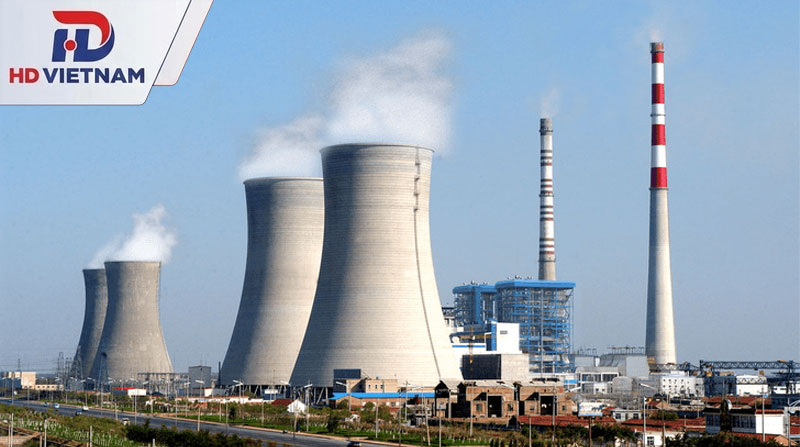

Tại các nhà máy nhiệt điện sử dụng nhiên liệu rắn, máy nghiền búa thường được dùng để nghiền than trước khi cấp vào buồng đốt. Việc giảm kích thước than giúp tăng khả năng cháy, nâng cao hiệu suất sinh nhiệt và giảm lượng nhiên liệu tiêu hao.
Ngoài than đá, thiết bị còn có thể xử lý một số loại nhiên liệu sinh khối có đặc tính phù hợp, góp phần nâng cao hiệu quả vận hành của hệ thống năng lượng.
Ngành chế biến gỗ và sản xuất viên nén
Ở lĩnh vực chế biến gỗ, máy nghiền búa được sử dụng để nghiền dăm gỗ, mùn cưa, cành cây hoặc phế phẩm gỗ thành kích thước nhỏ hơn trước khi sấy hoặc đưa vào máy ép viên.
Đối với các dây chuyền sản xuất viên nén gỗ (Wood Pellet), máy nghiền búa đóng vai trò quan trọng trong việc tạo nguyên liệu có kích thước đồng đều, giúp nâng cao độ nén, chất lượng viên thành phẩm và hiệu suất ép.
Ngành chế biến nông sản và thức ăn chăn nuôi

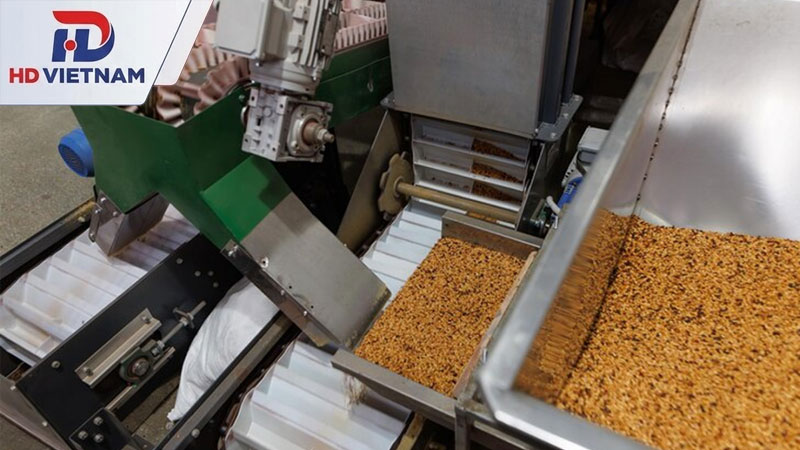

Máy nghiền búa còn được ứng dụng rộng rãi trong các nhà máy chế biến nông sản và sản xuất thức ăn chăn nuôi. Thiết bị có thể nghiền ngô, lúa, đậu tương, sắn khô, cám, khô dầu và nhiều loại nguyên liệu khác trước khi phối trộn.
Việc nghiền nguyên liệu đến kích thước phù hợp giúp tăng khả năng phối trộn đồng đều, cải thiện chất lượng thức ăn và nâng cao hiệu quả tiêu hóa của vật nuôi.
Ngành tái chế và xử lý chất thải
Nhiều doanh nghiệp tái chế sử dụng máy nghiền búa để xử lý các vật liệu có tính giòn như bê tông phế thải, gạch vụn, xỉ công nghiệp, thạch cao hoặc một số loại chất thải rắn vô cơ.
Sau khi nghiền, vật liệu có thể được tái sử dụng làm nguyên liệu sản xuất vật liệu xây dựng, góp phần giảm lượng chất thải chôn lấp, tiết kiệm tài nguyên thiên nhiên và hướng đến mô hình sản xuất tuần hoàn.
Hy vọng qua bài viết đã giúp bạn hiểu rõ hơn về cấu tạo, nguyên lý hoạt động và ứng dụng của máy nghiền búa. Để thiết bị vận hành ổn định, giảm mài mòn và kéo dài tuổi thọ trục rotor, việc lựa chọn vòng bi (bạc đạn) chất lượng cao, chịu tải và chịu va đập tốt là yếu tố không thể bỏ qua.
