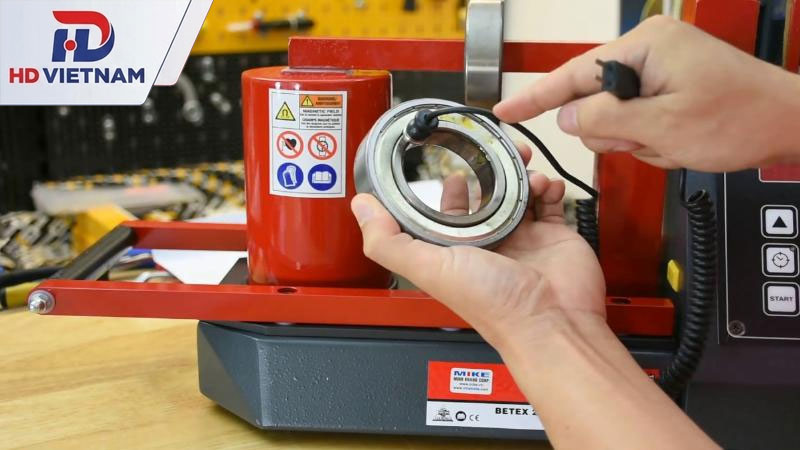

Máy gia nhiệt vòng bi (bearing heater) là thiết bị chuyên dụng trong lĩnh vực cơ khí – bảo trì công nghiệp, hoạt động dựa trên nguyên lý cảm ứng điện từ để gia nhiệt đồng đều cho vòng bi trước khi lắp đặt hoặc tháo dỡ. Nhờ khả năng kiểm soát nhiệt độ chính xác và quá trình làm nóng nhanh, thiết bị này giúp hạn chế tối đa hư hỏng trong quá trình lắp ráp, đồng thời nâng cao độ bền và tuổi thọ của chi tiết máy.
Bài viết dưới đây, HD VIETNAM sẽ cùng bạn tìm hiểu chi tiết về cấu tạo, nguyên lý hoạt động cũng như những ứng dụng thực tế của máy gia nhiệt vòng bi trong sản xuất công nghiệp hiện đại.

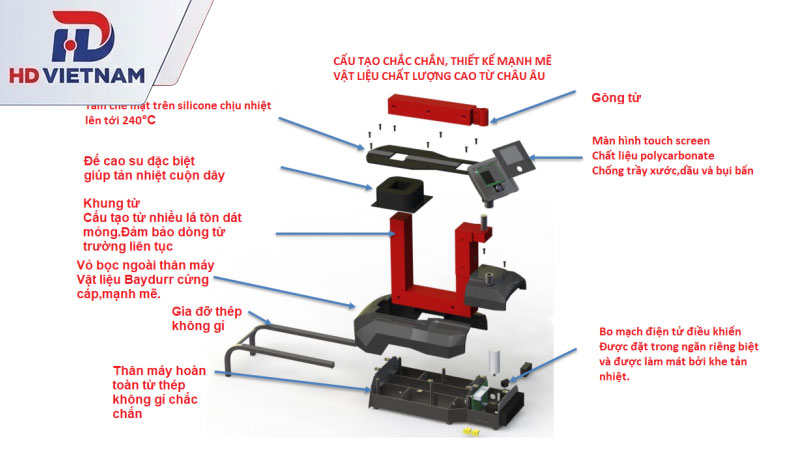

Cấu tạo chi tiết của máy gia nhiệt vòng bi
Máy gia nhiệt vòng bi là thiết bị công nghiệp chuyên dụng trong lĩnh vực cơ khí – bảo trì, được thiết kế để làm nóng vòng bi và các chi tiết kim loại bằng nguyên lý cảm ứng điện từ. Nhờ khả năng gia nhiệt nhanh, đồng đều và có kiểm soát, thiết bị giúp vòng bi giãn nở tạm thời, hỗ trợ quá trình lắp ráp hoặc tháo dỡ diễn ra chính xác, an toàn và hạn chế tối đa hư hỏng cơ khí.
Để đạt được hiệu quả vận hành ổn định, máy gia nhiệt vòng bi được cấu thành từ nhiều bộ phận kỹ thuật phối hợp chặt chẽ với nhau.
1. Cuộn dây cảm ứng từ
Cuộn dây cảm ứng từ là bộ phận cốt lõi tạo ra từ trường biến thiên trong quá trình hoạt động của máy. Khi dòng điện xoay chiều đi qua cuộn dây, từ trường được sinh ra sẽ tác động trực tiếp lên chi tiết kim loại đặt bên trong.
Dưới ảnh hưởng của từ trường, trong vật liệu kim loại sẽ xuất hiện dòng điện xoáy (eddy current), từ đó tạo ra nhiệt năng làm nóng vòng bi.
Cuộn dây thường được chế tạo bằng dây đồng có độ dẫn điện cao và được thiết kế với nhiều kích thước khác nhau để phù hợp với từng loại vòng bi hoặc chi tiết cơ khí có đường kính và khối lượng khác nhau.
2. Lõi thép từ (gông từ)
Gông từ là bộ phận tạo nên mạch từ khép kín của thiết bị, thường được chế tạo từ thép kỹ thuật hoặc vật liệu ferit chuyên dụng. Cấu trúc này giúp dẫn hướng từ trường và tối ưu hiệu suất gia nhiệt.
Trong nhiều thiết kế, gông từ có thể tháo rời, cho phép người vận hành dễ dàng đặt vòng bi vào vị trí gia nhiệt mà không cần thao tác phức tạp. Đồng thời, thiết kế khép kín giúp giảm tổn hao năng lượng và tăng độ ổn định của quá trình làm việc.
3. Bo mạch điều khiển điện tử
Bo mạch điều khiển là trung tâm xử lý của máy gia nhiệt vòng bi, đảm nhiệm vai trò điều chỉnh công suất, thời gian và mức nhiệt trong suốt quá trình vận hành.
Các mức công suất phổ biến thường gặp gồm 2K, 3K, 5K và 10K, được lựa chọn tùy theo kích thước và khối lượng của vòng bi cần gia nhiệt. Việc lựa chọn đúng bo mạch giúp đảm bảo hiệu suất làm việc, đồng thời hạn chế rủi ro quá nhiệt gây ảnh hưởng đến cấu trúc kim loại hoặc lớp mỡ bôi trơn bên trong vòng bi.
4. Cảm biến nhiệt độ
Cảm biến nhiệt là bộ phận quan trọng giúp theo dõi và kiểm soát nhiệt độ thực tế của vòng bi trong quá trình gia nhiệt. Dữ liệu từ cảm biến được truyền về bộ điều khiển để đảm bảo nhiệt độ luôn nằm trong giới hạn an toàn.
Khi đạt đến mức nhiệt đã cài đặt, hệ thống sẽ tự động ngắt hoặc chuyển chế độ, giúp tránh tình trạng quá nhiệt gây biến dạng vật liệu hoặc làm giảm tuổi thọ vòng bi.
5. Bảng điều khiển trung tâm
Bảng điều khiển cho phép người vận hành thiết lập các thông số làm việc như nhiệt độ, thời gian gia nhiệt và chế độ hoạt động.
Thiết kế thường bao gồm màn hình hiển thị kỹ thuật số và các nút điều chỉnh, giúp người dùng dễ dàng theo dõi toàn bộ quá trình vận hành. Một số dòng máy hiện đại còn tích hợp chức năng khử từ tự động sau khi gia nhiệt, giúp loại bỏ từ tính còn sót lại trên chi tiết kim loại.
6. Vỏ máy và hệ thống cách nhiệt
Vỏ máy được chế tạo từ vật liệu có khả năng cách điện và chịu nhiệt tốt, đảm bảo an toàn tuyệt đối cho người sử dụng trong môi trường công nghiệp.
Bên trong vỏ máy thường được bố trí thêm lớp bảo ôn nhằm hạn chế thất thoát nhiệt và tăng hiệu suất gia nhiệt. Một số thiết kế còn tích hợp tay cầm hoặc bánh xe, giúp việc di chuyển trong nhà xưởng trở nên thuận tiện hơn.
7. Phụ kiện hỗ trợ
Ngoài các bộ phận chính, máy gia nhiệt vòng bi còn đi kèm một số phụ kiện hỗ trợ như:
- Các gông từ với nhiều kích thước khác nhau để phù hợp với từng loại vòng bi
- Thanh đỡ hoặc que từ giúp cố định chi tiết trong quá trình gia nhiệt
- Thiết bị kiểm tra hoặc phụ kiện khử từ (tùy dòng máy)
Những phụ kiện này giúp mở rộng khả năng ứng dụng của máy, đáp ứng đa dạng nhu cầu trong sản xuất và bảo trì công nghiệp.
Nguyên lý hoạt động của máy gia nhiệt bạc đạn
1. Nguyên lý cảm ứng điện từ trong máy gia nhiệt
Khi máy hoạt động, dòng điện xoay chiều được đưa vào cuộn dây cảm ứng. Dòng điện này tạo ra một từ trường biến thiên xung quanh khu vực làm việc.
Khi một chi tiết kim loại (như bạc đạn) được đặt vùng từ trường này, nó sẽ trở thành một phần của mạch cảm ứng và xuất hiện dòng điện cảm ứng bên trong vật liệu. Dòng điện này không di chuyển theo mạch dẫn thông thường mà xoáy tròn trong khối kim loại, gọi là dòng điện Foucault.
2. Cơ chế sinh nhiệt từ dòng điện Foucault
Dòng điện xoáy khi xuất hiện trong kim loại sẽ gặp điện trở nội tại của vật liệu. Chính sự cản trở này làm năng lượng điện chuyển hóa thành nhiệt năng.
Nhiệt được sinh ra trực tiếp bên trong khối kim loại, thay vì truyền từ bên ngoài vào. Đây là điểm khác biệt quan trọng giúp máy gia nhiệt vòng bi đạt hiệu quả cao hơn nhiều so với phương pháp gia nhiệt truyền thống. Nhờ cơ chế này, vòng bi được làm nóng đồng đều từ lõi ra bề mặt, hạn chế tối đa tình trạng chênh lệch nhiệt độ gây biến dạng.
3. Vai trò của cấu trúc từ trong máy

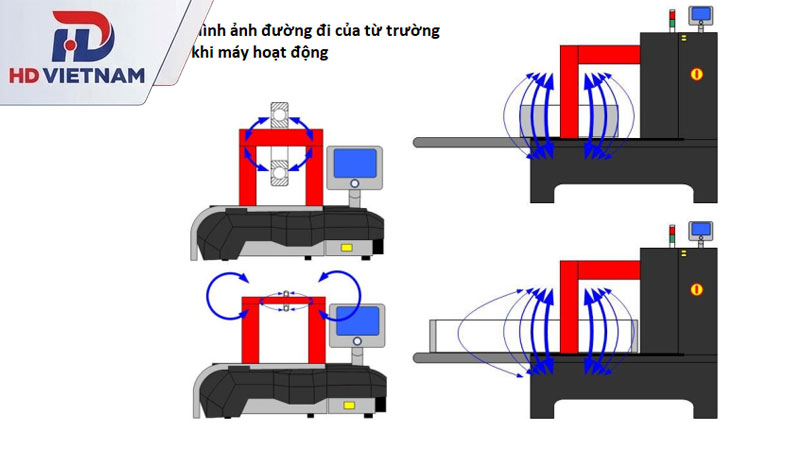

Để tối ưu hiệu quả cảm ứng, máy gia nhiệt sử dụng gông từ và lõi thép dạng chữ U tạo thành một mạch từ khép kín.
Cấu trúc này giúp:
- Tập trung và dẫn hướng từ trường hiệu quả hơn
- Giảm thất thoát năng lượng trong quá trình vận hành
- Tăng cường cường độ dòng cảm ứng trong vật liệu kim loại
Nhờ đó, quá trình gia nhiệt diễn ra nhanh hơn, ổn định hơn và tiết kiệm năng lượng hơn.
4. Quá trình giãn nở và hỗ trợ lắp đặt
Khi nhiệt độ tăng, vòng bi sẽ giãn nở theo quy luật vật lý của kim loại. Sự giãn nở này giúp tăng nhẹ đường kính trong của bạc đạn, tạo điều kiện thuận lợi để lắp vào trục mà không cần dùng lực ép lớn. Sau khi lắp đặt xong, khi vòng bi nguội đi, nó sẽ co lại và ôm chặt lấy trục, tạo ra liên kết cơ khí chắc chắn, ổn định và có độ chính xác cao.
Khuyến nghị từ chuyên gia: Để đảm bảo toàn bộ hệ thống máy móc vận hành mượt mà nhất, bên cạnh việc áp dụng đúng kỹ thuật gia nhiệt, việc lựa chọn dòng bạc đạn chất lượng cao ngay từ đầu là yếu tố quyết định. Bạn có thể tham khảo ngay các dòng vòng bi AGA chính hãng với độ bền vượt trội, được thiết kế chuyên dụng cho các môi trường công nghiệp khắc nghiệt.
5. Tính an toàn và kiểm soát nhiệt độ
Máy gia nhiệt bạc đạn hiện đại thường được trang bị cảm biến nhiệt và hệ thống điều khiển tự động. Nhờ đó, nhiệt độ luôn được kiểm soát trong giới hạn an toàn, tránh tình trạng quá nhiệt gây ảnh hưởng đến cấu trúc kim loại hoặc lớp bôi trơn bên trong vòng bi. Cơ chế tự động ngắt khi đạt nhiệt độ cài đặt giúp quá trình vận hành an toàn, ổn định và phù hợp với yêu cầu kỹ thuật trong công nghiệp.
Ứng dụng của máy gia nhiệt trong công nghiệp

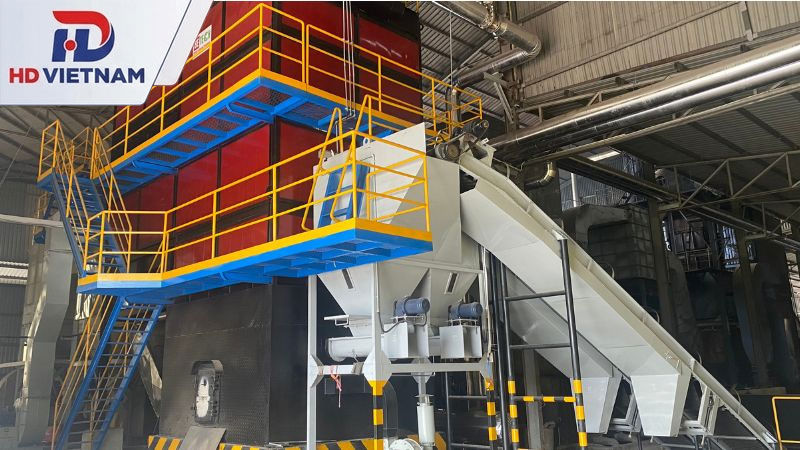

Ngành bảo trì và lắp ráp máy móc hạng nặng
Trong các ngành công nghiệp nặng, máy gia nhiệt vòng bi được xem là công cụ tiêu chuẩn trong quy trình bảo trì và lắp ráp các chi tiết cơ khí có kích thước lớn và tải trọng cao.
Thiết bị được sử dụng phổ biến tại các nhà máy như:
- Nhà máy xi măng
- Nhà máy luyện kim, sắt thép
- Nhà máy giấy và bột giấy
- Nhà máy nhiệt điện và thủy điện
Trong các môi trường này, máy móc thường hoạt động liên tục với cường độ cao, do đó các bộ phận như trục quay, ổ đỡ và vòng bi phải chịu tải lớn và dễ bị hao mòn theo thời gian.
Máy gia nhiệt giúp kỹ thuật viên lắp đặt hoặc thay thế vòng bi một cách nhanh chóng mà không cần dùng lực ép cơ học lớn. Nhờ đó:
- Hạn chế biến dạng trục và vòng bi
- Giảm thời gian dừng máy trong bảo trì
- Tăng độ chính xác khi lắp ráp
- Nâng cao độ an toàn trong môi trường làm việc nặng
Đặc biệt trong các hệ thống máy nghiền, tua-bin hoặc băng tải công nghiệp lớn, việc sử dụng máy gia nhiệt giúp đảm bảo độ ổn định của toàn bộ dây chuyền vận hành.
Ứng dụng đa năng ngoài vòng bi
Ngoài chức năng chính là gia nhiệt vòng bi (bạc đạn), thiết bị còn được sử dụng linh hoạt cho nhiều chi tiết cơ khí khác nhau trong công nghiệp nhờ nguyên lý cảm ứng điện từ.
Một số ứng dụng phổ biến bao gồm:
- Gia nhiệt bánh răng (gears)
Giúp bánh răng giãn nở để lắp vào trục hoặc tháo ra dễ dàng mà không gây mài mòn hoặc nứt vỡ bề mặt. - Gia nhiệt ống lót (bushings)
Hỗ trợ lắp đặt chính xác trong các hệ thống truyền động, đảm bảo độ khít cao và giảm sai lệch cơ khí. - Gia nhiệt khớp nối (couplings)
Giúp quá trình lắp ráp các khớp nối trục diễn ra nhanh hơn, đồng thời đảm bảo độ đồng tâm và độ bền liên kết. - Gia nhiệt vòng đệm dôi (shrink rings / interference fit components)
Cho phép lắp ghép các chi tiết có độ dôi chính xác, đảm bảo liên kết chắc chắn sau khi nguội.
Nhờ khả năng kiểm soát nhiệt độ chính xác, máy gia nhiệt giúp đảm bảo các chi tiết kim loại được xử lý trong giới hạn an toàn, tránh tình trạng quá nhiệt gây thay đổi cấu trúc vật liệu hoặc ảnh hưởng đến lớp bôi trơn.
HD VIỆT NAM hy vọng với những thông tin chuyên sâu về cấu tạo, nguyên lý hoạt động cũng như các ứng dụng thực tế trên đây, quý khách hàng đã có cái nhìn toàn diện nhất về dòng thiết bị máy gia nhiệt vòng bi. Việc từ bỏ các phương pháp khò lửa hay luộc dầu truyền thống để chuyển sang công nghệ gia nhiệt bạc đạn bằng cảm ứng từ không chỉ là bước tiến về an toàn lao động, mà còn là giải pháp tối ưu giúp bảo vệ cấu trúc trục, nâng cao tuổi thọ tối đa cho vòng bi và tiết kiệm chi phí bảo trì dài hạn cho doanh nghiệp.
