Máy cấp liệu rung là thiết bị chuyên dụng có nhiệm vụ tiếp nhận, phân phối và đưa vật liệu đầu vào đến các công đoạn xử lý tiếp theo một cách ổn định, liên tục. Nhờ cơ chế tạo rung đặc biệt, thiết bị không chỉ giúp kiểm soát lưu lượng nguyên liệu mà còn hỗ trợ sàng lọc sơ bộ, loại bỏ tạp chất và hạn chế tình trạng quá tải cho máy nghiền phía sau.
Vậy máy cấp liệu rung có cấu tạo như thế nào, nguyên lý hoạt động ra sao và được ứng dụng cụ thể trong những hệ thống nào? Hãy cùng HD VIETNAM tìm hiểu chi tiết trong bài viết dưới đây.
Máy cấp liệu rung là gì? Vai trò trong dây chuyền nghiền đá

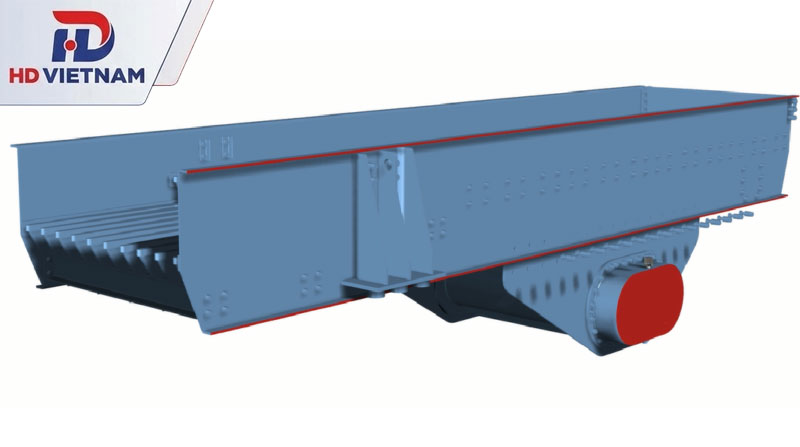

Máy cấp liệu rung (Vibrating Feeder) là thiết bị cơ khí chuyên dùng để tiếp nhận và vận chuyển nguyên vật liệu dạng rời từ phễu chứa đến các thiết bị xử lý tiếp theo như máy nghiền hàm, máy nghiền côn hoặc hệ thống sàng phân loại. Thiết bị hoạt động dựa trên nguyên lý tạo dao động rung bằng bộ kích rung lệch tâm hoặc động cơ rung, giúp vật liệu di chuyển liên tục trên máng cấp với tốc độ và lưu lượng được kiểm soát.
Khác với phương pháp cấp liệu thủ công hoặc cấp liệu tự do, máy cấp liệu rung có khả năng phân phối nguyên liệu đồng đều theo từng khoảng thời gian nhất định, hạn chế tình trạng dồn tải gây quá tải cho máy nghiền. Một số dòng máy còn được thiết kế dạng máng ghi (Grizzly) với các thanh sàng khe hở phù hợp, cho phép loại bỏ sơ bộ đất, cát, bụi mịn hoặc vật liệu nhỏ trước khi đưa đá vào công đoạn nghiền chính.

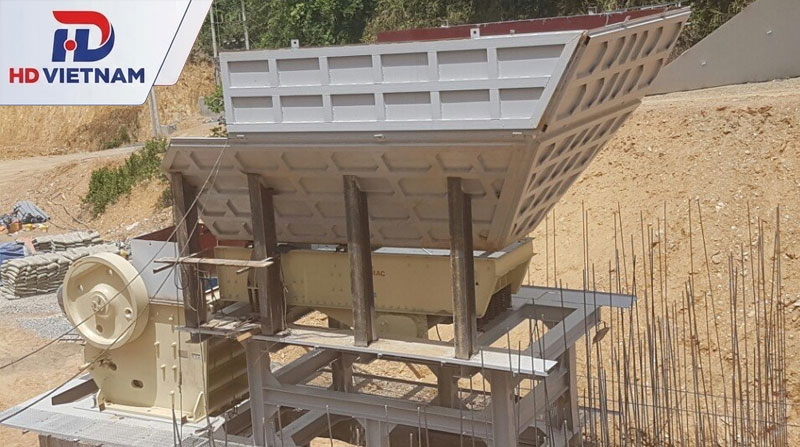

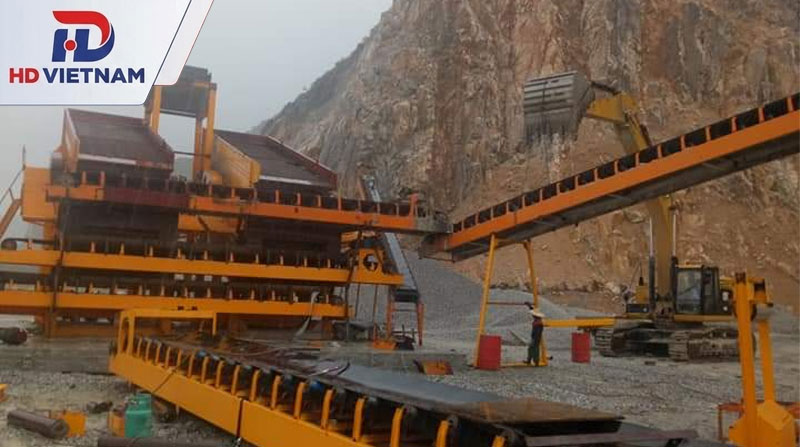

Trong dây chuyền nghiền đá và sản xuất cát nhân tạo, máy cấp liệu rung thường được lắp đặt tại vị trí đầu dây chuyền, phía dưới phễu chứa nguyên liệu và phía trước máy nghiền sơ cấp. Thiết bị đóng vai trò như một bộ phận trung gian giúp kiểm soát dòng vật liệu đầu vào, đảm bảo máy nghiền luôn được cung cấp nguyên liệu ổn định, tránh hiện tượng cấp liệu không đều làm giảm hiệu suất hoặc gây gián đoạn quá trình vận hành.

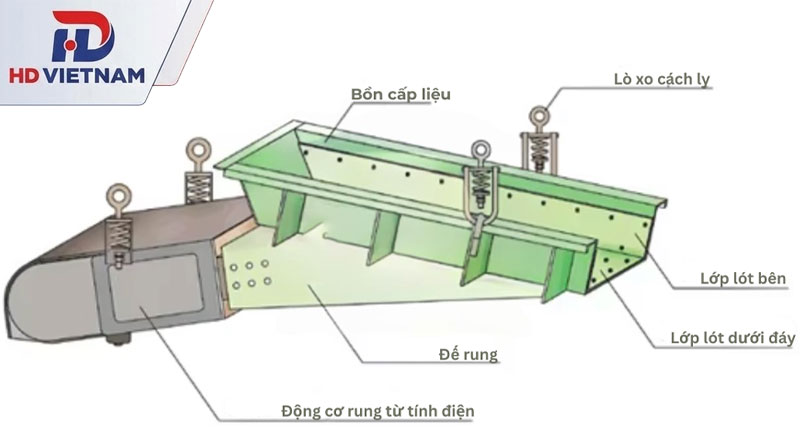

Cấu tạo của máy cấp liệu rung
Máng cấp liệu (Máng chứa nguyên liệu)
Máng cấp liệu là bộ phận tiếp xúc trực tiếp với vật liệu đầu vào, có nhiệm vụ tiếp nhận đá, quặng hoặc nguyên liệu thô từ phễu chứa, xe ben hoặc máy xúc và dẫn chuyển đến khu vực nghiền phía sau. Đây là bộ phận chịu tác động lớn bởi trọng lượng vật liệu rơi xuống cũng như lực ma sát trong quá trình vận chuyển nên thường được chế tạo từ thép tấm chịu lực cao, có khả năng chống va đập và chống mài mòn tốt.
Tùy theo yêu cầu sử dụng, máng cấp liệu có thể được thiết kế dạng máng thép kín hoặc máng có thanh ghi sàng (Grizzly). Bên trong máng thường được gia cường bằng các gân tăng cứng nhằm tăng khả năng chịu tải, hạn chế biến dạng khi làm việc với các loại đá kích thước lớn. Thiết kế góc nghiêng hợp lý giúp vật liệu dễ dàng dịch chuyển về phía trước nhờ tác động của lực rung.
Bộ phận tạo rung (Bộ kích thích rung)
Bộ phận tạo rung là thành phần quan trọng nhất quyết định khả năng vận chuyển vật liệu của máy cấp liệu rung. Cơ cấu này có nhiệm vụ tạo ra dao động cưỡng bức truyền đến máng cấp liệu, giúp nguyên liệu được nâng lên, dịch chuyển và liên tục tiến về phía cửa xả.
Hiện nay, máy cấp liệu rung thường sử dụng hai dạng cơ cấu tạo rung phổ biến gồm bộ trục lệch tâm kết hợp bánh răng hoặc động cơ rung chuyên dụng. Với thiết kế sử dụng trục lệch tâm, hai trục quay đồng thời theo hướng ngược nhau tạo ra lực ly tâm lớn, sinh ra chuyển động rung ổn định theo phương đã tính toán trước.
Nhờ lực rung này, vật liệu trên máng không bị trượt đơn thuần mà liên tục được nâng lên và di chuyển theo quỹ đạo nhỏ, giúp quá trình cấp liệu diễn ra đều đặn, hạn chế tình trạng ùn tắc hoặc cấp liệu không ổn định cho máy nghiền.

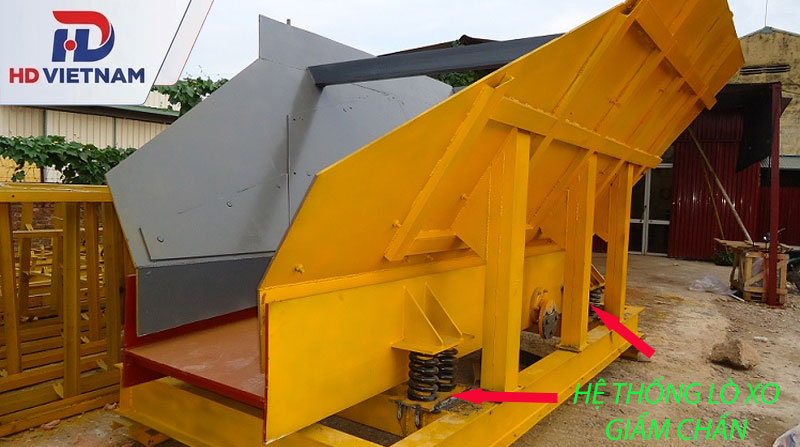

Hệ thống lò xo giảm chấn
Hệ thống lò xo giảm chấn có nhiệm vụ nâng đỡ toàn bộ cụm máng cấp liệu và hấp thụ phần lớn dao động phát sinh trong quá trình máy hoạt động. Bộ phận này thường được bố trí giữa thân máy và khung bệ, giúp máy duy trì trạng thái rung ổn định nhưng hạn chế truyền lực rung xuống nền móng hoặc các thiết bị xung quanh.
Các loại lò xo sử dụng cho máy cấp liệu rung thường có độ đàn hồi cao, khả năng chịu tải tốt và làm việc bền bỉ trong điều kiện rung động liên tục. Nhờ hệ thống giảm chấn phù hợp, máy vận hành êm hơn, giảm tiếng ồn, hạn chế hao mòn kết cấu và kéo dài tuổi thọ của các chi tiết cơ khí.

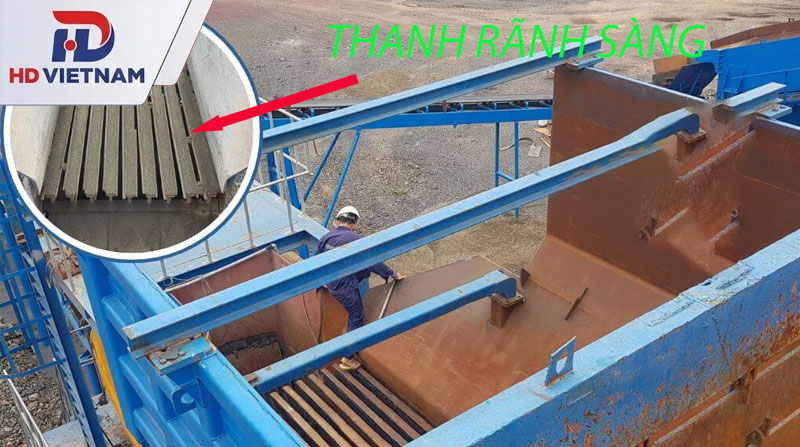

Thanh rãnh sàng (Sàng phân loại sơ cấp)

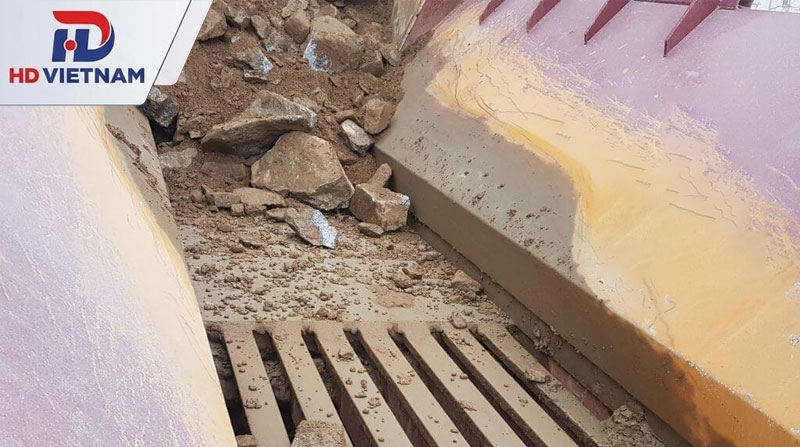

Thanh rãnh sàng hay còn gọi là thanh Grizzly là bộ phận được lắp đặt ở khu vực cuối máng cấp liệu, có chức năng sàng lọc sơ bộ vật liệu trước khi đưa vào máy nghiền chính.
Cấu tạo của bộ phận này gồm các thanh thép chịu mài mòn được bố trí song song với khoảng cách nhất định. Trong quá trình cấp liệu, các hạt nhỏ như đất, cát, đá vụn hoặc tạp chất có kích thước nhỏ hơn khe sàng sẽ lọt xuống phía dưới, trong khi các khối đá lớn tiếp tục được đưa đến máy nghiền.
Việc tích hợp thanh sàng giúp giảm lượng vật liệu không cần thiết đi vào máy nghiền, hạn chế tình trạng quá tải, giảm mức độ mài mòn của má nghiền, búa nghiền hoặc buồng nghiền, từ đó nâng cao hiệu suất và tuổi thọ cho toàn bộ dây chuyền.

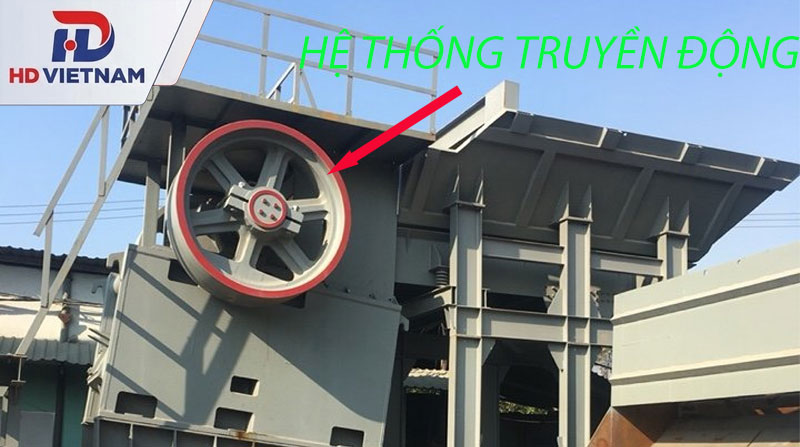

Hệ thống truyền động
Hệ thống truyền động có nhiệm vụ cung cấp năng lượng để bộ phận tạo rung hoạt động. Cấu tạo cơ bản gồm động cơ điện, bộ truyền dây đai (dây curoa), trục truyền động và các chi tiết liên kết.
Khi động cơ hoạt động, chuyển động quay được truyền thông qua dây đai đến trục lệch tâm hoặc bộ kích rung, tạo ra dao động cho toàn bộ máng cấp liệu. Thiết kế truyền động bằng dây đai giúp giảm rung chấn ngược truyền về động cơ, đồng thời giúp quá trình bảo dưỡng, thay thế linh kiện thuận tiện hơn.
Một số dòng máy cấp liệu rung hiện đại còn được tích hợp biến tần điều chỉnh tốc độ, cho phép thay đổi tần suất rung và kiểm soát lưu lượng cấp liệu theo từng yêu cầu sản xuất. Điều này giúp doanh nghiệp tối ưu năng suất, giảm tiêu hao năng lượng và nâng cao độ ổn định cho dây chuyền nghiền đá.
Ứng dụng trong các dây chuyền sản xuất

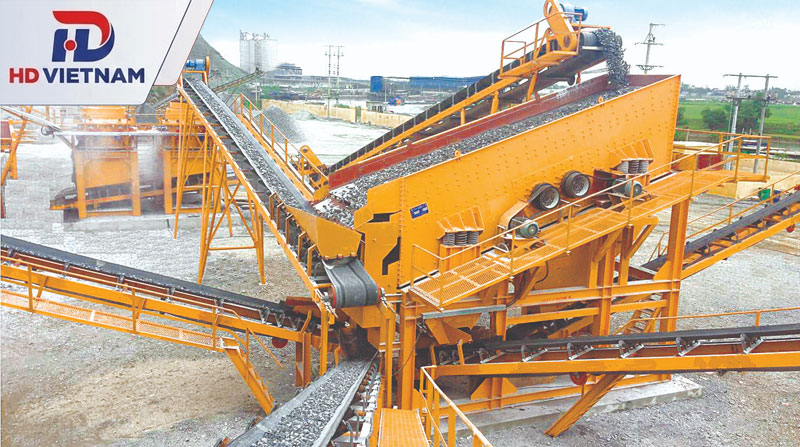

Trong dây chuyền nghiền đá và sản xuất cát nhân tạo

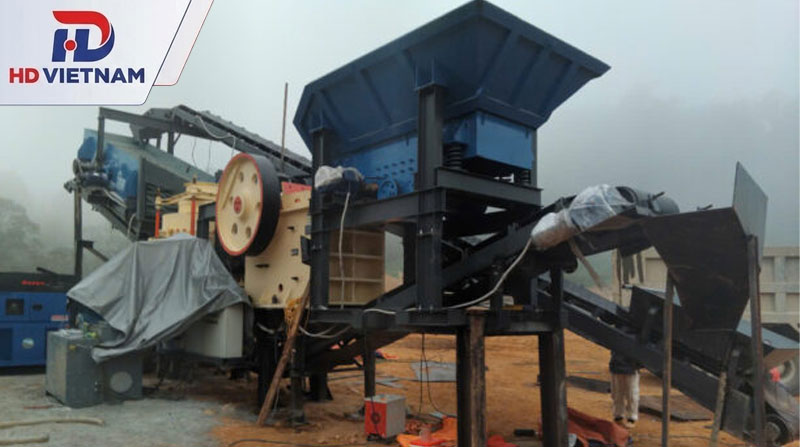

Đây là một trong những lĩnh vực ứng dụng phổ biến nhất của máy cấp liệu rung. Thiết bị thường được bố trí ngay sau phễu chứa đá nguyên khai và trước máy nghiền hàm hoặc máy nghiền phản kích để kiểm soát lượng đá đi vào hệ thống.
Máy có khả năng tiếp nhận các khối đá lớn từ xe ben hoặc máy xúc, sau đó rung động để đưa vật liệu xuống máy nghiền theo từng lượng ổn định. Một số dòng máy được trang bị thêm thanh ghi sàng Grizzly giúp loại bỏ đất, cát, đá vụn nhỏ trước khi nghiền, giảm tải cho máy nghiền chính và hạn chế hao mòn các bộ phận chịu lực.
Ứng dụng này đặc biệt phù hợp với các mỏ đá xây dựng, dây chuyền nghiền đá granite, đá vôi, đá bazan, sản xuất cát nhân tạo và các hệ thống có yêu cầu công suất lớn.
Ngành khai thác khoáng sản và tuyển quặng
Máy cấp liệu rung đóng vai trò vận chuyển quặng thô từ khu vực tập kết đến các thiết bị nghiền, tuyển hoặc phân loại. Nhờ kết cấu chắc chắn, khả năng chịu va đập cao và hoạt động ổn định trong môi trường khắc nghiệt, thiết bị có thể xử lý nhiều loại nguyên liệu như quặng sắt, quặng đồng, quặng mangan, đá chứa khoáng chất hoặc vật liệu có độ mài mòn lớn.
Việc cấp liệu đều đặn giúp duy trì năng suất cho máy nghiền bi, máy nghiền hàm và hệ thống tuyển quặng, đồng thời hạn chế tình trạng thiếu hoặc dư nguyên liệu làm ảnh hưởng đến hiệu quả sản xuất.
Ngành luyện kim và sản xuất kim loại
Máy cấp liệu rung được sử dụng để đưa nguyên liệu như quặng kim loại, than cốc, đá vôi hoặc các loại phụ gia vào hệ thống gia công nhiệt, lò luyện kim hoặc thiết bị xử lý nguyên liệu.
Khả năng kiểm soát lưu lượng chính xác giúp quá trình phối trộn nguyên liệu diễn ra ổn định, đảm bảo tỷ lệ thành phần đầu vào phù hợp với yêu cầu công nghệ. Bên cạnh đó, thiết bị còn giúp giảm sự phụ thuộc vào phương pháp cấp liệu thủ công, nâng cao mức độ tự động hóa trong các nhà máy luyện kim hiện đại.
Ngành sản xuất vật liệu xây dựng và xi măng
Đối với các nhà máy sản xuất xi măng, gạch, bê tông và vật liệu xây dựng, máy cấp liệu rung được sử dụng để vận chuyển các loại nguyên liệu như đá vôi, đất sét, clinker, thạch cao hoặc phụ gia khoáng.
Thiết bị giúp duy trì dòng nguyên liệu liên tục đến máy nghiền nguyên liệu, hệ thống phối trộn hoặc dây chuyền tạo hình sản phẩm. Nhờ khả năng làm việc bền bỉ và chịu tải lớn, máy cấp liệu rung góp phần nâng cao hiệu suất sản xuất, giảm thời gian dừng máy và tối ưu chi phí vận hành.
Ngành than và hóa chất
Máy cấp liệu rung được dùng để vận chuyển than nguyên khai, than cục hoặc than sau nghiền đến các công đoạn sàng lọc, phân loại và xử lý tiếp theo.
Đối với ngành hóa chất, thiết bị phù hợp để cấp các loại nguyên liệu dạng hạt, dạng cục hoặc khoáng chất đầu vào cho quá trình nghiền, phối trộn và sản xuất. Khi kết hợp với hệ thống che chắn kín, máy còn giúp hạn chế phát sinh bụi, đảm bảo môi trường làm việc an toàn hơn.
Trên đây là toàn bộ thông tin chi tiết về cấu tạo, nguyên lý vận hành và vai trò của máy cấp liệu rung trong dây chuyền nghiền đá. Để hệ thống trục lệch tâm vận hành liên tục và ổn định dưới tải trọng va đập cực lớn, việc lựa chọn loại vòng bi chịu lực chuyên dụng là yếu tố quyết định.
Hiện nay, HD VIETNAM là đơn vị uy tín chuyên cung cấp các dòng vòng bi đũa hình trụ và vòng bi công nghiệp nặng thương hiệu AGA chính hãng mang đến giải pháp chịu tải vượt trội, chống rung lắc và tối ưu hóa độ bền cho thiết bị của bạn.
