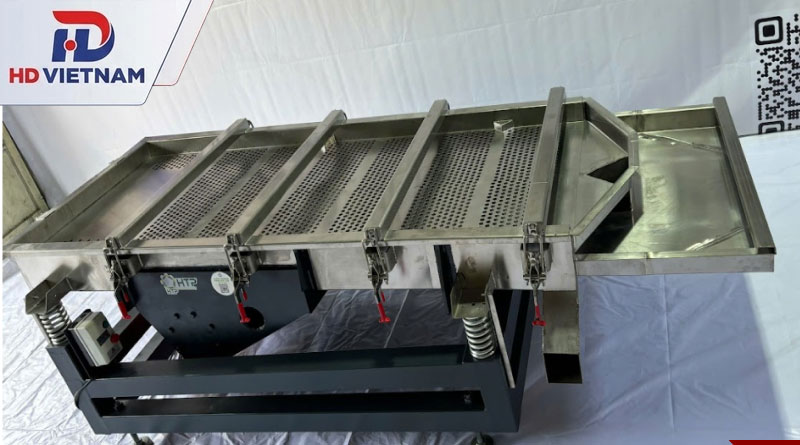

Lưới sàng rung là bộ phận quan trọng quyết định khả năng phân loại vật liệu của máy sàng rung, máy sàng cát và các dây chuyền nghiền sàng công nghiệp. Bộ phận này trực tiếp tiếp xúc với nguyên liệu trong quá trình vận hành, giúp tách vật liệu theo đúng kích thước yêu cầu và loại bỏ các thành phần không đạt tiêu chuẩn.
Tùy theo loại vật liệu cần xử lý như cát, đá, quặng hay khoáng sản, lưới sàng rung sẽ được lựa chọn theo từng loại chất liệu, kích thước mắt lưới và khả năng chịu mài mòn khác nhau. Cùng HD VIETNAM tìm hiểu chi tiết về lưới sàng rung: cấu tạo, vật liệu và cách lựa chọn phù hợp.
Cấu tạo của lưới sàng rung
Lưới sàng rung tuy là một bộ phận nhỏ trong tổng thể máy sàng nhưng lại quyết định trực tiếp đến khả năng phân loại, năng suất xử lý và chất lượng vật liệu đầu ra. Cấu tạo của lưới được thiết kế nhằm đảm bảo khả năng chịu lực rung liên tục, chống mài mòn do vật liệu va đập và thuận tiện trong quá trình tháo lắp, thay thế khi cần bảo trì.

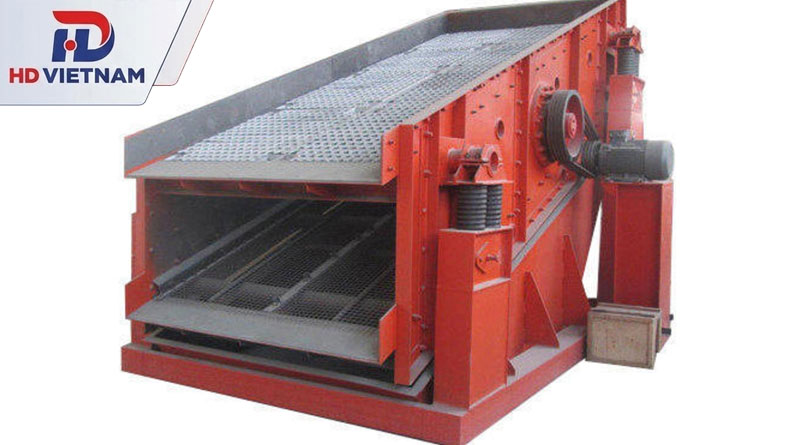

Tùy theo từng loại máy sàng rung, vật liệu sử dụng và yêu cầu phân loại, lưới sàng có thể được chế tạo từ thép mangan, thép cacbon, inox hoặc polyurethane (PU) với nhiều dạng kết cấu khác nhau. Tuy về cơ bản, một bộ lưới sàng rung công nghiệp thường gồm các bộ phận chính sau:
1. Bề mặt lưới sàng (mặt sàng phân loại)
Đây là bộ phận quan trọng nhất của lưới sàng rung, trực tiếp tiếp xúc với vật liệu trong quá trình sàng lọc. Bề mặt lưới được thiết kế với các ô hoặc khe có kích thước xác định, giúp phân chia vật liệu thành từng nhóm kích thước theo yêu cầu.

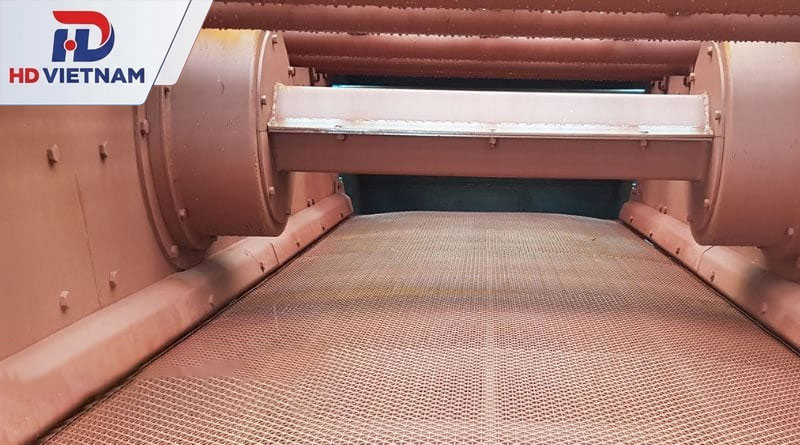

Khi máy sàng rung hoạt động, lực rung làm cho vật liệu di chuyển liên tục trên mặt lưới. Những hạt có kích thước nhỏ hơn kích thước lỗ sàng sẽ đi xuyên qua bề mặt lưới, trong khi các hạt lớn hơn sẽ tiếp tục di chuyển đến cửa xả.
Các dạng lỗ sàng phổ biến gồm:
- Lỗ vuông: Được sử dụng nhiều trong sàng đá, cát và vật liệu xây dựng do khả năng phân loại ổn định.
- Lỗ tròn: Phù hợp với các loại vật liệu cần kiểm soát kích thước đồng đều.
- Lỗ chữ nhật hoặc khe dài: Giúp tăng khả năng thoát vật liệu, hạn chế tình trạng tắc nghẽn khi sàng vật liệu ẩm.
- Lỗ nhỏ dạng mịn: Dùng trong các công đoạn sàng cát mịn, bột khoáng hoặc vật liệu yêu cầu độ chính xác cao.
Kích thước mắt lưới có thể thay đổi tùy theo mục đích sử dụng, từ vài mm đối với sàng cát mịn đến hàng chục mm đối với công đoạn phân loại đá thô.
2. Khung đỡ và hệ thống cố định lưới
Khung đỡ có nhiệm vụ giữ cố định mặt lưới trên thân máy sàng rung, đảm bảo lưới luôn căng và ổn định trong suốt quá trình vận hành.
Do máy sàng rung tạo ra dao động liên tục với tần suất lớn, hệ thống cố định cần có độ chắc chắn cao để tránh tình trạng:
- Lưới bị xê dịch trong quá trình làm việc.
- Giảm độ chính xác khi phân loại vật liệu.
- Xuất hiện khe hở gây lọt sai kích thước vật liệu.
Tùy vào từng loại lưới, phương pháp cố định sẽ khác nhau:

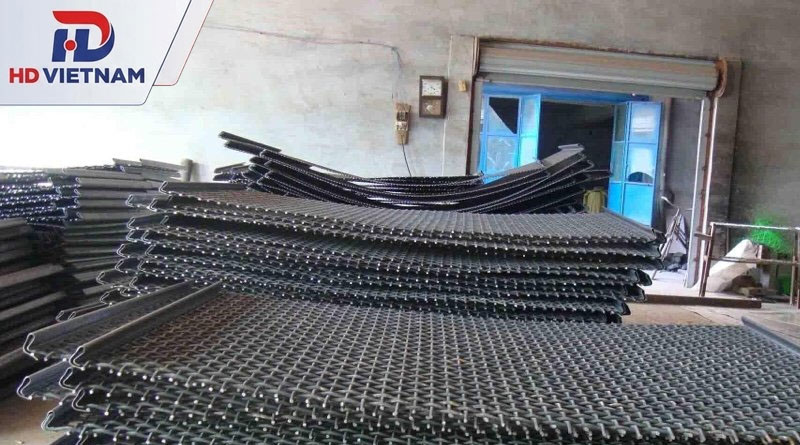

- Lưới thép đan: Thường sử dụng móc căng hai bên, kéo căng phần giữa để tạo độ phẳng cho bề mặt sàng.
- Lưới đột lỗ: Thường được cố định bằng bulong hoặc hệ thống khung chuyên dụng.
- Lưới polyurethane (PU): Sử dụng bulong, thanh kẹp hoặc khung gá riêng để đảm bảo độ chắc chắn.
Thiết kế này giúp quá trình tháo lắp, thay thế lưới nhanh chóng, giảm thời gian dừng máy khi bảo trì.

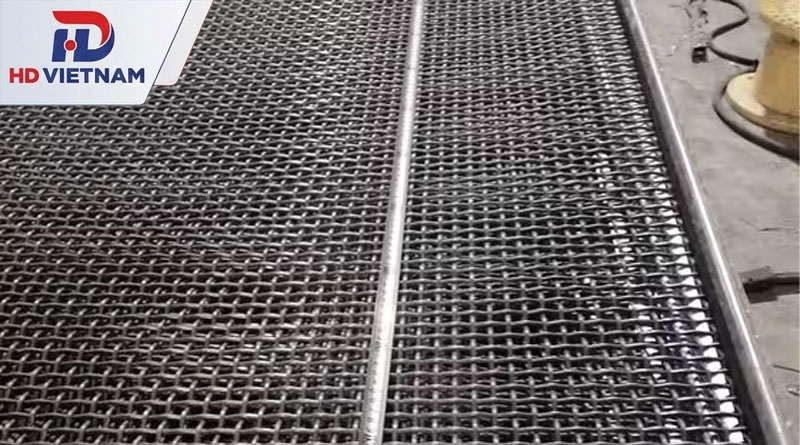

3. Các thanh gia cường chịu lực
Đối với những hệ thống sàng rung công suất lớn, đặc biệt trong dây chuyền nghiền đá và sản xuất cát nhân tạo, lưới thường được bổ sung các thanh gia cường nhằm tăng khả năng chịu tải.
Bộ phận này có tác dụng:
- Hạn chế hiện tượng võng hoặc biến dạng khi chịu tải trọng lớn.
- Tăng độ cứng cho toàn bộ mặt sàng.
- Giúp lưới duy trì hình dạng ổn định khi vật liệu liên tục va đập.
Đặc biệt với các loại vật liệu có độ cứng cao như đá granite, đá bazan hoặc quặng khoáng sản, thanh gia cường giúp kéo dài tuổi thọ của lưới và giảm chi phí thay thế.
4. Hệ thống căng lưới sàng
Hệ thống căng giúp duy trì độ phẳng và độ đàn hồi cần thiết cho bề mặt sàng. Một tấm lưới quá chùng có thể làm giảm hiệu quả phân loại, trong khi lưới căng quá mức dễ gây nứt gãy hoặc giảm tuổi thọ.
Cơ cấu căng lưới thường bao gồm:
- Thanh kẹp lưới.
- Móc căng.
- Bulong điều chỉnh.
- Thanh đỡ trung gian.
Trong quá trình sử dụng, người vận hành có thể điều chỉnh độ căng của lưới để phù hợp với tải trọng vật liệu và điều kiện làm việc thực tế.
5. Lớp bảo vệ và bộ phận chống mài mòn
Một số dòng máy sàng rung công nghiệp được trang bị thêm các chi tiết bảo vệ nhằm giảm tác động trực tiếp của vật liệu lên thân máy và lưới.
Các bộ phận này có nhiệm vụ:
- Hạn chế va đập mạnh từ đá kích thước lớn.
- Giảm tốc độ hao mòn của bề mặt lưới.
- Bảo vệ thành máy và các chi tiết bên trong.
Đối với những dây chuyền làm việc liên tục, lớp bảo vệ giúp máy vận hành ổn định hơn, giảm số lần dừng máy để sửa chữa.
6. Vật liệu chế tạo lưới sàng
Cấu tạo của lưới sàng rung còn phụ thuộc vào loại vật liệu sản xuất. Mỗi loại vật liệu sẽ có đặc tính riêng phù hợp với từng điều kiện làm việc:
| Vật liệu chế tạo | Đặc điểm cấu tạo | Ứng dụng phổ biến |
| Thép cacbon | Kết cấu đơn giản, dễ gia công, giá thành thấp | Sàng vật liệu mềm, ít mài mòn |
| Thép mangan | Độ cứng cao, chịu va đập mạnh, chống mài mòn tốt | Nghiền đá cứng, khai thác khoáng sản |
| Inox | Bề mặt nhẵn, chống oxy hóa, chịu môi trường ẩm | Sàng cát ẩm, thực phẩm, hóa chất |
| Polyurethane (PU) | Đàn hồi cao, giảm tiếng ồn, chống mài mòn tốt | Sàng cát mịn, vật liệu dễ bám dính |
7. Cấu tạo theo dạng sản xuất của lưới sàng rung
Ngoài phân loại theo vật liệu, lưới sàng rung còn được chia theo phương pháp chế tạo:

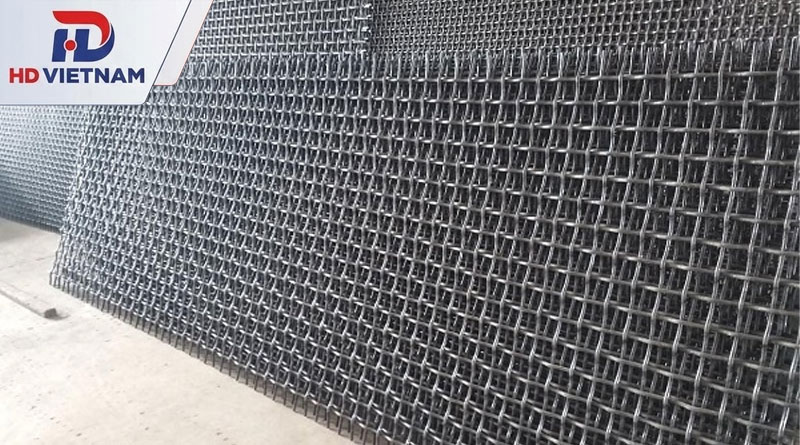

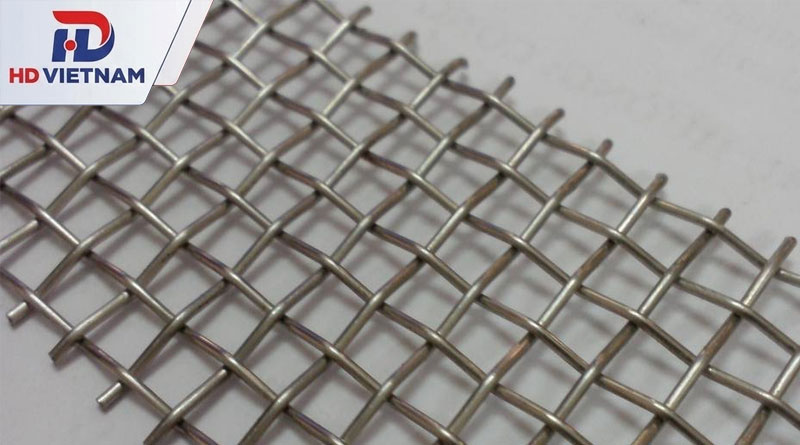

Lưới sàng đan: Được tạo thành từ các sợi kim loại đan xen nhau, tạo thành các mắt lưới đồng đều. Loại này có ưu điểm dễ thay thế, khả năng thoát vật liệu tốt và được sử dụng phổ biến trong sàng đá, cát.
Lưới sàng đột lỗ: Được gia công từ tấm kim loại nguyên khối bằng phương pháp đục lỗ. Nhờ kết cấu chắc chắn, loại lưới này chịu được tải trọng lớn, phù hợp với vật liệu có kích thước lớn và yêu cầu độ chính xác cao.

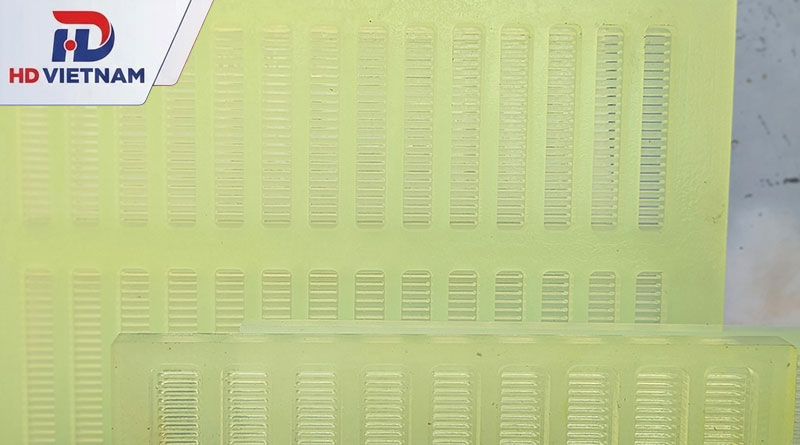

Lưới sàng PU đúc: Được sản xuất bằng phương pháp đúc nguyên khối từ vật liệu polyurethane. Loại này có độ bền cao, giảm tiếng ồn và phù hợp với các vật liệu có tính mài mòn hoặc độ ẩm lớn.
Hướng dẫn cách lựa chọn lưới sàng rung tối ưu cho doanh nghiệp
Dưới đây là những tiêu chí quan trọng cần xem xét khi lựa chọn lưới sàng rung cho máy sàng cát, máy sàng đá hoặc các dây chuyền công nghiệp.
1. Lựa chọn lưới sàng dựa trên đặc tính vật liệu cần sàng
Đây là yếu tố quan trọng nhất quyết định đến loại vật liệu và kết cấu của lưới sàng. Mỗi loại nguyên liệu có độ cứng, độ ẩm, kích thước hạt và mức độ mài mòn khác nhau, vì vậy không thể sử dụng một loại lưới cho tất cả các ứng dụng.

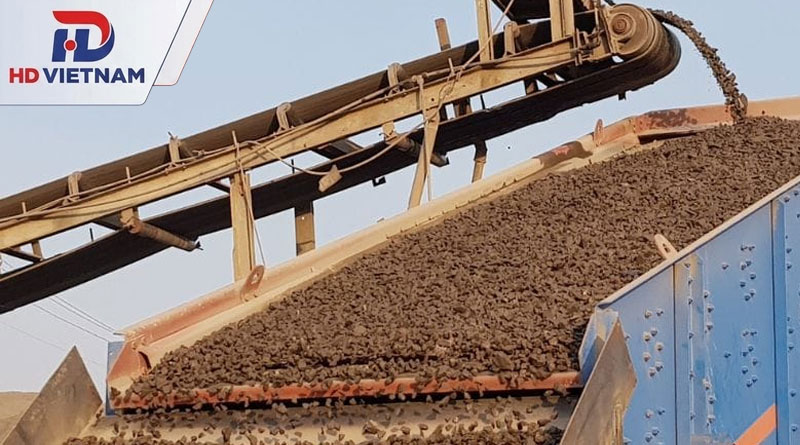

Đối với vật liệu cứng, có tính mài mòn cao
Các loại vật liệu như:
- Đá granite.
- Đá bazan.
- Đá xây dựng.
- Quặng khoáng sản.
thường tạo ra lực va đập lớn trong quá trình sàng. Với trường hợp này, doanh nghiệp nên ưu tiên sử dụng:
- Lưới sàng thép mangan: Có độ cứng cao, chịu va đập tốt, chống mài mòn hiệu quả.
- Lưới đột lỗ thép: Kết cấu chắc chắn, phù hợp với vật liệu kích thước lớn.
Những loại lưới này giúp hạn chế tình trạng rách, biến dạng khi máy vận hành liên tục với tải trọng lớn.
Đối với cát mịn, cát ẩm hoặc vật liệu dễ bám dính
Cát tự nhiên, cát sau rửa hoặc các loại vật liệu có độ ẩm cao thường dễ bám lên bề mặt lưới, gây nghẹt mắt sàng và làm giảm năng suất.
Trường hợp này nên lựa chọn:
- Lưới polyurethane (PU): Có độ đàn hồi cao, hạn chế vật liệu bám dính, giảm tiếng ồn khi vận hành.

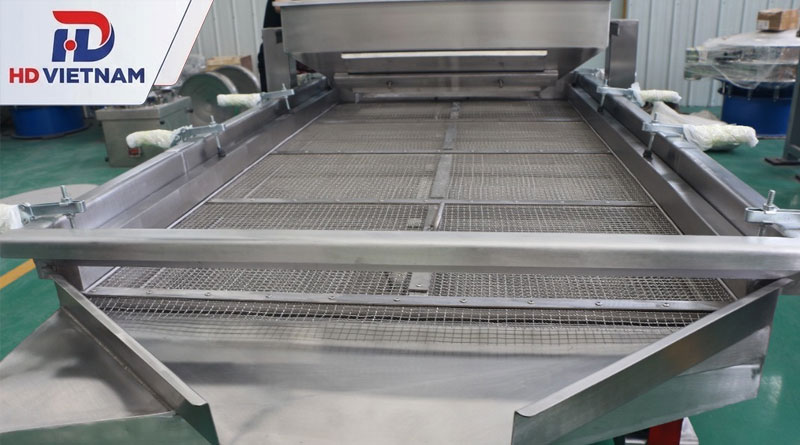

- Lưới inox: Phù hợp với môi trường ẩm, có khả năng chống oxy hóa tốt.
Đặc biệt, lưới PU thường được sử dụng trong các dây chuyền sàng cát mịn, sàng cát làm vữa khô hoặc keo dán gạch do khả năng duy trì hiệu suất ổn định trong điều kiện vật liệu khó sàng.
2. Chọn kích thước mắt lưới phù hợp với yêu cầu thành phẩm
Kích thước mắt lưới quyết định trực tiếp đến kích thước vật liệu sau khi phân loại. Doanh nghiệp cần xác định rõ yêu cầu đầu ra trước khi lựa chọn loại lưới.
Ví dụ:
| Nhu cầu sử dụng | Kích thước lưới tham khảo |
| Sàng loại bỏ đá lớn, tạp chất thô | Mắt lưới lớn từ 25 – 100 mm |
| Phân loại đá dăm, sỏi | Mắt lưới khoảng 5 – 25 mm |
| Sàng cát xây dựng, cát mịn | Mắt lưới nhỏ dưới 5 mm |
| Sàng vật liệu dạng bột, khoáng mịn | Lưới có kích thước rất nhỏ theo yêu cầu sản xuất |
Ngoài kích thước mắt lưới, doanh nghiệp cũng cần quan tâm đến độ dày sợi thép hoặc độ dày tấm lưới. Lưới có dây càng lớn sẽ càng chịu lực tốt nhưng khả năng thoát liệu có thể giảm. Ngược lại, lưới mỏng giúp tăng diện tích sàng nhưng dễ hao mòn hơn khi làm việc với vật liệu cứng.
3. Lựa chọn loại lưới theo công suất và tần suất vận hành
Mỗi dây chuyền sản xuất có yêu cầu công suất khác nhau, từ quy mô nhỏ đến các hệ thống công nghiệp hoạt động liên tục 24/7.
Đối với dây chuyền công suất lớn
Các nhà máy nghiền đá, sản xuất cát nhân tạo hoặc khai thác khoáng sản nên lựa chọn:
- Lưới thép mangan chịu mòn.
- Lưới đột lỗ có độ dày cao.
- Lưới PU công nghiệp chuyên dụng.
Các loại lưới này có khả năng chịu tải lớn, hạn chế thay thế nhiều lần và đảm bảo máy hoạt động ổn định trong thời gian dài.
Đối với dây chuyền công suất vừa và nhỏ
Có thể sử dụng:
- Lưới thép cacbon.
- Lưới đan thép thông thường.
Ưu điểm là chi phí đầu tư thấp, dễ thay thế và phù hợp với những hệ thống không yêu cầu làm việc liên tục.
4. Chọn hình dạng và kết cấu lỗ lưới phù hợp
Hình dạng mắt lưới cũng ảnh hưởng đến khả năng phân loại và tốc độ thoát vật liệu.
Lưới mắt vuông
Đây là loại phổ biến nhất trong các máy sàng rung.
Ưu điểm:
- Phân loại kích thước chính xác.
- Dễ sản xuất và thay thế.
- Phù hợp với nhiều loại vật liệu.
Ứng dụng nhiều trong sàng đá, cát và vật liệu xây dựng.
Lưới mắt chữ nhật hoặc khe dài
Loại lưới này giúp tăng khả năng thoát liệu, phù hợp với:
- Vật liệu ẩm.
- Vật liệu dễ tắc nghẽn.
- Các dây chuyền yêu cầu năng suất cao.
Lưới đột lỗ
Lưới được gia công từ tấm thép nguyên khối nên có độ cứng cao, khả năng chịu va đập tốt.
Phù hợp với:
- Đá kích thước lớn.
- Vật liệu có trọng lượng nặng.
- Dây chuyền nghiền công suất lớn.
5. Cân nhắc môi trường làm việc khi chọn lưới sàng
Điều kiện môi trường ảnh hưởng lớn đến tuổi thọ của lưới sàng rung.
Môi trường khô, nhiều bụi
Nên sử dụng:
- Lưới thép mangan.
- Lưới thép cacbon.
Các loại này có khả năng chịu lực tốt và phù hợp với dây chuyền nghiền đá.
Môi trường ẩm, có nước
Nên ưu tiên:
- Lưới inox.
- Lưới PU.
Những vật liệu này có khả năng chống ăn mòn, hạn chế oxy hóa và duy trì độ bền trong thời gian dài.
6. Lựa chọn lưới có khả năng chống tắc nghẽn
Tắc nghẽn mắt lưới là một trong những nguyên nhân làm giảm năng suất máy sàng rung. Hiện tượng này thường xảy ra khi sàng các loại vật liệu:
- Có độ ẩm cao.
- Dạng bột mịn.
- Có tính kết dính.
Để hạn chế tình trạng này, doanh nghiệp có thể lựa chọn:
- Lưới PU có độ đàn hồi cao.
- Lưới dạng khe.
- Hệ thống làm sạch lưới bằng bi cao su hoặc thiết bị rung siêu âm đối với vật liệu siêu mịn.
Việc duy trì bề mặt lưới thông thoáng giúp tăng hiệu suất sàng và giảm thời gian vệ sinh, bảo trì máy.
Trên đây là toàn bộ thông tin chi tiết về cấu tạo, các loại vật liệu phổ biến cũng như kinh nghiệm thực tế giúp bạn lựa chọn được loại lưới sàng rung tối ưu nhất cho doanh nghiệp của mình. Việc hiểu rõ đặc tính vật liệu cần sàng và lựa chọn đúng chủng loại lưới không chỉ giúp nâng cao vượt trội năng suất hoạt động của máy sàng, mà còn là chìa khóa vàng giúp tối ưu hóa chi phí vận hành, hạn chế tối đa thời gian dừng máy do hỏng hóc phát sinh.
