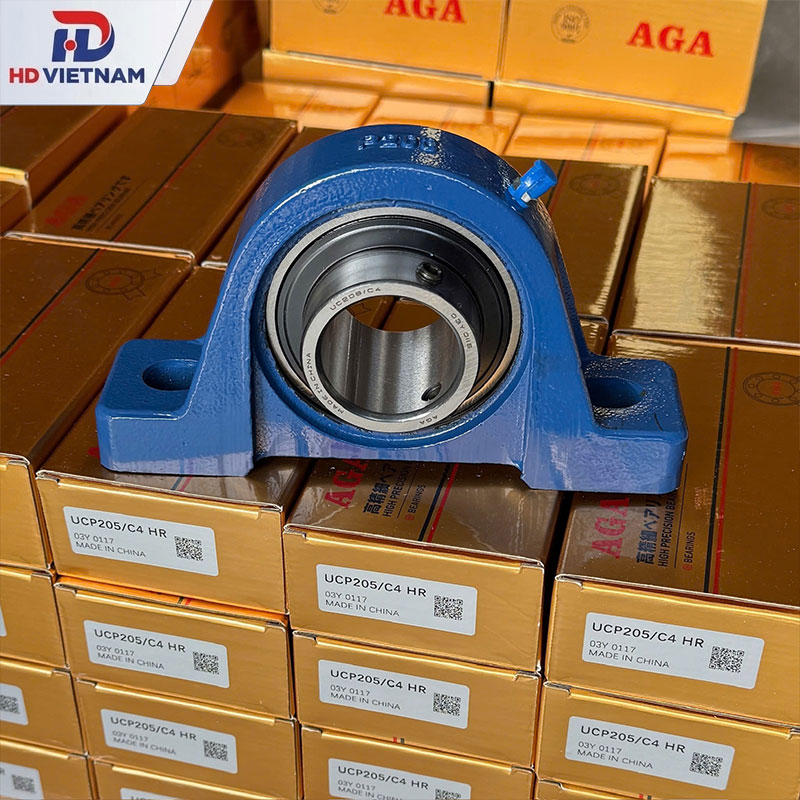

Cách lựa chọn gối đỡ UCP theo tải trọng và đường kính trục

Gối đỡ UCP là bộ phận quan trọng trong các hệ thống truyền động, có nhiệm vụ cố định trục quay, giảm ma sát và đảm bảo máy móc vận hành ổn định. Tuy việc lựa chọn sai kích thước hoặc khả năng chịu tải của gối đỡ có thể làm giảm tuổi thọ vòng bi, gây rung động và ảnh hưởng đến hiệu suất thiết bị.

Sau đây HD VIETNAM sẽ hướng dẫn cách lựa chọn gối đỡ UCP phù hợp dựa trên tải trọng làm việc và đường kính trục, giúp bạn dễ dàng xác định đúng sản phẩm cho từng ứng dụng thực tế.

Cách lựa chọn gối đỡ UCP theo đường kính trục

Lựa chọn gối đỡ UCP theo đường kính trục là bước xác định quan trọng đầu tiên trong quá trình lựa chọn sản phẩm, bởi vòng bi bên trong gối đỡ phải có kích thước lỗ phù hợp để lắp vừa với trục quay của máy. Một gối đỡ có kích thước không chính xác có thể gây ra tình trạng lỏng trục, sai lệch tâm quay, rung động, phát sinh tiếng ồn hoặc làm tăng tốc độ mài mòn của vòng bi trong quá trình vận hành.

Để lựa chọn đúng, trước tiên cần xác định đường kính ngoài của trục (d) bằng thước đo chuyên dụng, sau đó đối chiếu với mã gối UCP tương ứng. Dòng gối đỡ UCP phổ biến hiện nay được thiết kế theo tiêu chuẩn kích thước nhất định, trong đó mỗi mã sản phẩm sẽ tương ứng với một đường kính trục cụ thể.

Ví dụ:

• Trục có đường kính Ø20mm → sử dụng gối đỡ UCP204.
• Trục có đường kính Ø25mm → sử dụng gối đỡ UCP205.
• Trục có đường kính Ø40mm → sử dụng gối đỡ UCP208.
• Trục có đường kính Ø50mm → sử dụng gối đỡ UCP210.

Việc chọn đúng kích thước lỗ vòng bi giúp vòng bi ôm sát trục, đảm bảo khả năng truyền tải lực ổn định, hạn chế hiện tượng trượt giữa vòng trong và trục, đồng thời nâng cao tuổi thọ cho toàn bộ hệ thống truyền động.

Tuy đường kính trục chỉ là tiêu chí lựa chọn ban đầu. Sau khi xác định được mã UCP phù hợp, người dùng cần tiếp tục kiểm tra thêm các yếu tố như tải trọng tác động, tốc độ quay, môi trường làm việc và kích thước lắp đặt thực tế để đảm bảo gối đỡ đáp ứng đúng yêu cầu vận hành.

Quy ước ký hiệu mã gối đỡ UCP

Mã gối đỡ UCP được cấu tạo theo dạng:

UCP + mã số kích thước

Trong đó:

• UC: Là ký hiệu của vòng bi chèn (Insert Bearing) được lắp bên trong gối đỡ. Đây là loại vòng bi có vòng trong kéo dài, thường sử dụng cơ cấu khóa vít để cố định trực tiếp lên trục.
• P: Đại diện cho kiểu vỏ gối đỡ dạng chân đứng (Pillow Block Housing), có phần đế phẳng với các lỗ bắt bu lông để cố định vào khung máy.
• Hai hoặc ba chữ số phía sau: Thể hiện kích thước dòng vòng bi và quy chuẩn đường kính lỗ trục tương ứng.

Ví dụ:

Gối đỡ UCP204

• UC: Vòng bi chèn UC204.
• P: Thân gối dạng chân đứng.
• 04: Mã kích thước của vòng bi.
• Đường kính trục phù hợp: Ø20mm.

Gối đỡ UCP208

• Sử dụng vòng bi UC208 bên trong.
• Phù hợp với trục có đường kính Ø40mm.
• Thường được dùng trong các hệ thống băng tải, máy công nghiệp và thiết bị truyền động có tải trọng trung bình.

Gối đỡ UCP210

• Sử dụng vòng bi UC210.
• Phù hợp với trục có đường kính Ø50mm.
• Có khả năng chịu tải cao hơn so với các dòng kích thước nhỏ như UCP204, UCP205.

Ngoài dòng UCP200 phổ biến, gối đỡ còn có các dòng kích thước lớn hơn như UCP300 Series (UCP306, UCP307, UCP308…) được thiết kế với kết cấu chắc chắn hơn, phù hợp cho các ứng dụng tải nặng, máy móc công nghiệp hoạt động liên tục.

Bảng tra cứu nhanh đường kính trục cho các mã UCP phổ biến

Một số lựa chọn thực tế thường gặp:

• Trục Ø20mm: Chọn gối đỡ UCP204, phù hợp với các thiết bị nhỏ, tải trọng vừa phải.
• Trục Ø30mm: Chọn UCP206, thường dùng trong hệ thống băng tải, máy đóng gói, máy sản xuất công nghiệp.
• Trục Ø40mm: Chọn UCP208, là một trong những mã phổ biến nhờ khả năng chịu tải tốt và kích thước cân đối.
• Trục Ø50mm: Chọn UCP210, phù hợp với các hệ thống cần độ chắc chắn cao hơn.

Lưu ý khi lựa chọn gối đỡ UCP theo đường kính trục

Mặc dù đường kính trục quyết định trực tiếp đến mã gối đỡ, nhưng để đảm bảo hiệu quả sử dụng lâu dài, cần kiểm tra thêm:

• Tải trọng tác động: Dòng UCP200 phù hợp với tải trọng phổ thông; các ứng dụng tải nặng, rung động lớn nên cân nhắc dòng UCP300 hoặc UCX.
• Tốc độ quay: Trục quay tốc độ cao cần lựa chọn gối có độ chính xác cao, khả năng bôi trơn tốt và lắp đặt đúng kỹ thuật.
• Điều kiện môi trường: Với môi trường nhiều bụi, nước hoặc hóa chất nên ưu tiên loại có phớt bảo vệ tốt hoặc vật liệu chống ăn mòn như inox.
• Kích thước lắp đặt: Cần đối chiếu thêm khoảng cách tâm lỗ bu lông, chiều cao tâm trục, kích thước chân đế và không gian lắp đặt thực tế.

Như vậy, xác định đường kính trục là bước đầu giúp nhanh chóng khoanh vùng mã gối đỡ UCP phù hợp. Sau đó, việc kết hợp thêm các thông số về tải trọng, tốc độ và môi trường làm việc sẽ giúp lựa chọn được loại gối đỡ có độ bền cao, vận hành ổn định và phù hợp nhất với từng hệ thống máy móc.

Cách lựa chọn gối đỡ UCP theo tải trọng hệ thống

Bên cạnh đường kính trục, tải trọng tác động lên hệ thống là yếu tố quan trọng quyết định khả năng làm việc, độ bền và tuổi thọ của gối đỡ UCP. Một gối đỡ có kích thước phù hợp nhưng không đáp ứng được tải trọng thực tế có thể nhanh chóng bị quá tải, gây nóng vòng bi, mòn bề mặt lăn, phá hỏng phớt bảo vệ hoặc làm biến dạng thân gối trong quá trình vận hành.

Khi lựa chọn gối đỡ UCP, cần xác định rõ mức tải trọng mà trục và vòng bi phải chịu, bao gồm tải hướng kính, tải dọc trục, tải va đập, lực căng từ dây đai, lực kéo từ băng tải hoặc các tác động phát sinh trong quá trình máy hoạt động. Dựa trên điều kiện làm việc thực tế, người dùng có thể lựa chọn giữa các dòng gối đỡ UCP200, UCP300 hoặc UCX để đảm bảo khả năng chịu tải phù hợp.

1. Lựa chọn gối đỡ UCP theo mức tải trọng làm việc

Gối đỡ UCP200 Series – Phù hợp tải trọng phổ thông

Dòng UCP200 là loại gối đỡ được sử dụng phổ biến nhất hiện nay nhờ thiết kế nhỏ gọn, khả năng chịu tải ổn định và phù hợp với nhiều hệ thống máy móc công nghiệp thông thường.

Đặc điểm:

• Sử dụng vòng bi UC200 series bên trong.
• Thân gối bằng gang đúc có độ cứng cao.
• Khả năng chịu tải phù hợp với các ứng dụng tải nhẹ đến trung bình.
• Kích thước đa dạng từ UCP201 đến UCP218, tương ứng với đường kính trục từ 12mm đến 90mm.
• Dễ lắp đặt, thay thế và bảo trì.

Dòng UCP200 thường được lựa chọn cho các hệ thống như:

• Băng tải vận chuyển hàng hóa.
• Máy đóng gói.
• Máy chế biến thực phẩm.
• Máy nông nghiệp.
• Máy gia công cơ khí.
• Quạt công nghiệp và thiết bị truyền động thông thường.

Ví dụ:

• UCP204 – UCP206: phù hợp với máy nhỏ, tải trọng thấp đến trung bình.
• UCP207 – UCP210: sử dụng phổ biến trong các hệ thống băng tải, máy sản xuất.
• UCP211 – UCP218: dành cho các trục có kích thước lớn hơn, yêu cầu khả năng chịu tải cao hơn trong cùng dòng UCP200.

Gối đỡ UCX Series – Dành cho tải trọng trung bình và yêu cầu độ bền cao

Đối với các hệ thống có tải trọng lớn hơn so với điều kiện làm việc thông thường, dòng UCX là lựa chọn phù hợp nhờ được cải tiến từ dòng UCP200.

Điểm khác biệt quan trọng của UCX nằm ở thiết kế vòng trong dày hơn, giúp tăng khả năng chịu lực và nâng cao độ cứng của cụm vòng bi khi làm việc.

Ưu điểm của dòng UCX:

• Khả năng chịu tải cao hơn so với UC200 cùng kích thước.
• Làm việc ổn định trong điều kiện tải thay đổi.
• Phù hợp với các hệ thống có rung động hoặc lực tác động lớn.
• Thiết kế khóa vít cố định góc 62°, giúp phân bổ lực giữ trục tốt hơn.

Dòng UCX thường được sử dụng trong:

• Máy nghiền.
• Máy sàng.
• Thiết bị khai thác.
• Máy công nghiệp vận hành liên tục.
• Hệ thống truyền động có tải trọng trung bình đến cao.

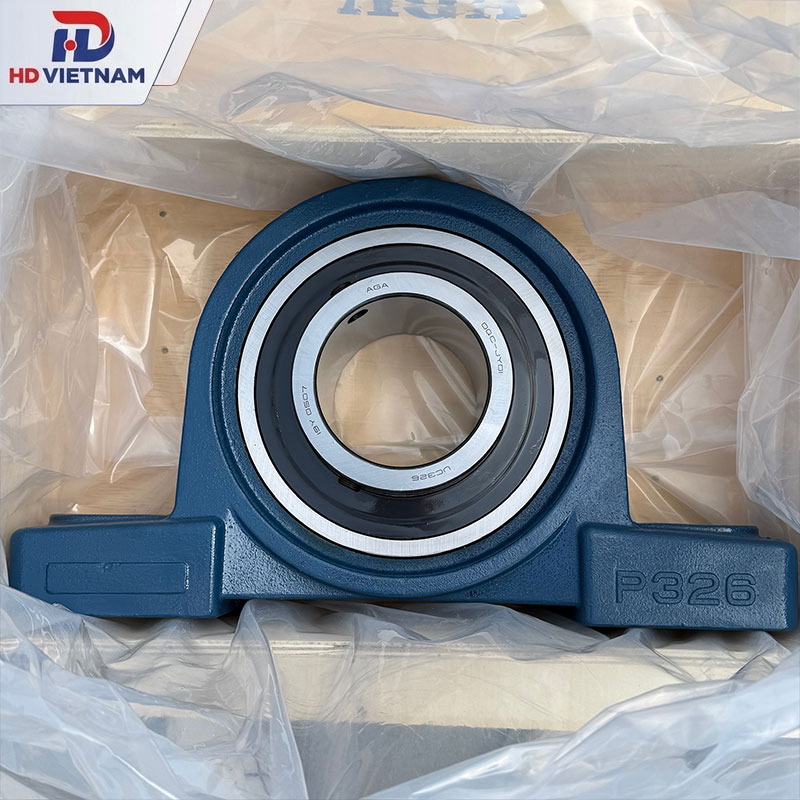

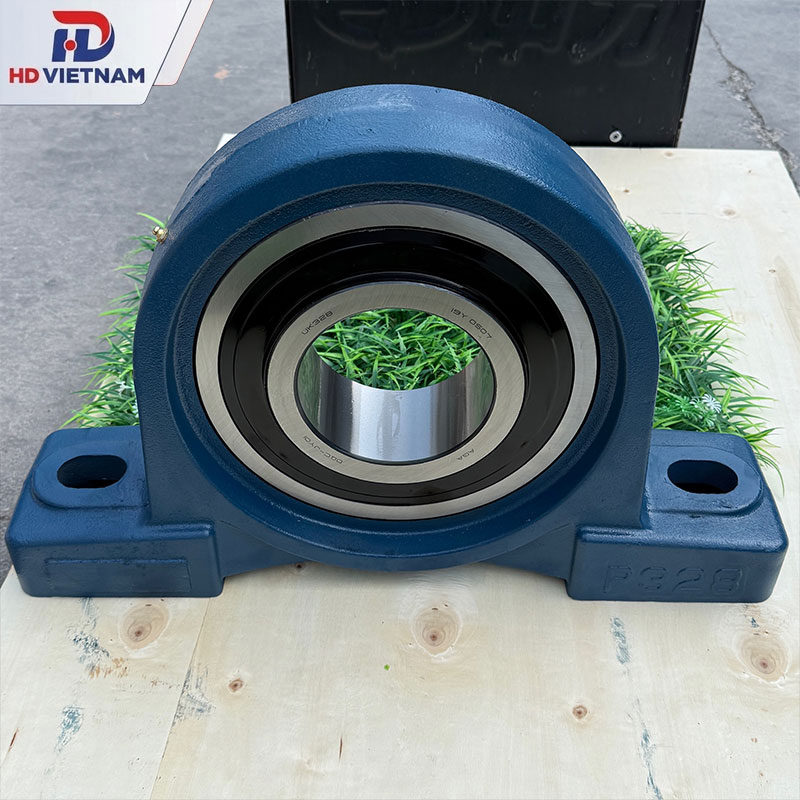

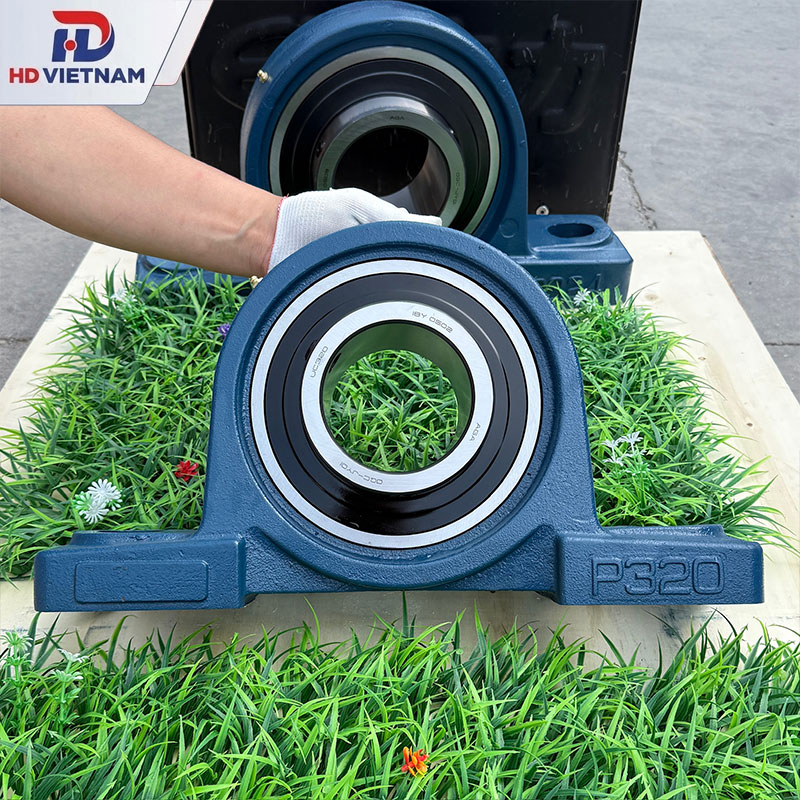

Gối đỡ UCP300 Series – Giải pháp cho tải trọng nặng

Khi hệ thống làm việc trong điều kiện tải lớn, tải va đập hoặc vận hành liên tục với cường độ cao, dòng UCP300 Series được ưu tiên lựa chọn nhờ kết cấu chắc chắn và khả năng chịu tải vượt trội.

So với UCP200, UCP300 sử dụng vòng bi có kích thước lớn hơn, mang lại:

• Khả năng chịu tải hướng kính cao hơn.
• Độ cứng vững tốt hơn khi chịu lực liên tục.
• Khả năng làm việc ổn định trong môi trường công nghiệp nặng.
• Giảm nguy cơ biến dạng khi chịu tải lớn.

Các model phổ biến:

• UCP306.
• UCP307.
• UCP308.
• UCP309.
• UCP310.
• UCP311.
• UCP312.
• UCP315.
• UCP316.

Dòng UCP300 thường được ứng dụng trong:

• Máy khai thác khoáng sản.
• Dây chuyền sản xuất thép.
• Máy nghiền công nghiệp.
• Hệ thống băng tải tải nặng.
• Thiết bị sản xuất liên tục trong nhà máy.

2. Các yếu tố ảnh hưởng đến khả năng chịu tải của gối đỡ UCP

Để lựa chọn chính xác gối đỡ theo tải trọng, không chỉ dựa vào tải danh nghĩa mà cần xem xét nhiều yếu tố kỹ thuật khác.

Tải trọng hướng kính

Đây là lực tác động vuông góc với tâm trục, thường xuất hiện trong các hệ thống:

• Băng tải.
• Trục con lăn.
• Bộ truyền đai.
• Máy quay công nghiệp.

Tải hướng kính càng lớn thì cần lựa chọn gối có vòng bi kích thước lớn hơn, thân gối chắc chắn hơn để tránh hiện tượng quá tải.

Tải trọng va đập và rung động

Trong các máy như máy nghiền, máy sàng rung hoặc thiết bị khai thác, tải trọng thường không ổn định mà xuất hiện theo chu kỳ va đập.

Với những ứng dụng này:

• Không nên chỉ chọn gối theo đường kính trục.
• Cần ưu tiên dòng có khả năng chịu tải cao như UCX hoặc UCP300.
• Nên sử dụng sản phẩm có thân gối dày, vật liệu chất lượng cao để tăng độ bền cơ học.

Tốc độ quay kết hợp với tải trọng

Tốc độ quay và tải trọng có mối quan hệ trực tiếp đến tuổi thọ vòng bi. Khi trục quay nhanh, ma sát và nhiệt sinh ra tăng lên, do đó tải trọng cho phép của gối đỡ cũng bị ảnh hưởng.

Đối với:

• Tốc độ cao, tải trung bình: Có thể sử dụng UCP200 chất lượng tốt, lắp đặt chính xác.
• Tốc độ thấp, tải lớn: Nên ưu tiên UCX hoặc UCP300 để tăng khả năng chịu lực.

3. Quy trình lựa chọn gối đỡ UCP theo tải trọng thực tế

Để đảm bảo chọn đúng loại gối đỡ, có thể thực hiện theo các bước:

Bước 1: Xác định đường kính trục

Đo kích thước trục hiện có để lựa chọn mã UCP phù hợp như UCP204, UCP205, UCP206…

Bước 2: Xác định tải trọng làm việc

Đánh giá:

• Khối lượng vật liệu hoặc chi tiết máy tác động lên trục.
• Lực kéo, lực căng dây đai hoặc băng tải.
• Mức độ rung động, va đập trong quá trình vận hành.

Bước 3: Chọn dòng gối phù hợp

• Tải nhẹ – trung bình → UCP200.
• Tải trung bình, cần tăng độ bền → UCX.
• Tải nặng, va đập lớn → UCP300.

Bước 4: Kiểm tra thông số kỹ thuật

Cần đối chiếu thêm:

• Tải trọng động và tải trọng tĩnh của vòng bi.
• Tốc độ quay tối đa.
• Kích thước chân đế.
• Điều kiện môi trường làm việc.

Nếu bạn vẫn còn băn khoăn trong việc tính toán tải trọng hoặc cần tìm giải pháp gối đỡ tối ưu nhất cho hệ thống của mình, đừng ngần ngại hệ với chúng tôi. Đội ngũ kỹ thuật viên giàu kinh nghiệm tại HD VIETNAM luôn sẵn sàng hỗ trợ, tư vấn và mang đến cho bạn những sản phẩm chuẩn xác, chất lượng nhất.
