Gối đỡ băng tải là chi tiết cơ khí không thể thiếu trong các hệ thống băng tải công nghiệp, có nhiệm vụ cố định trục, giảm ma sát và đảm bảo quá trình truyền động diễn ra ổn định.
Vậy gối đỡ băng tải có cấu tạo như thế nào, gồm những loại nào và làm sao để lựa chọn đúng với từng ứng dụng? Hãy cùng HD VIETNAM tìm hiểu chi tiết trong bài viết dưới đây.
Gối đỡ băng tải là gì? Vai trò trong hệ thống truyền động

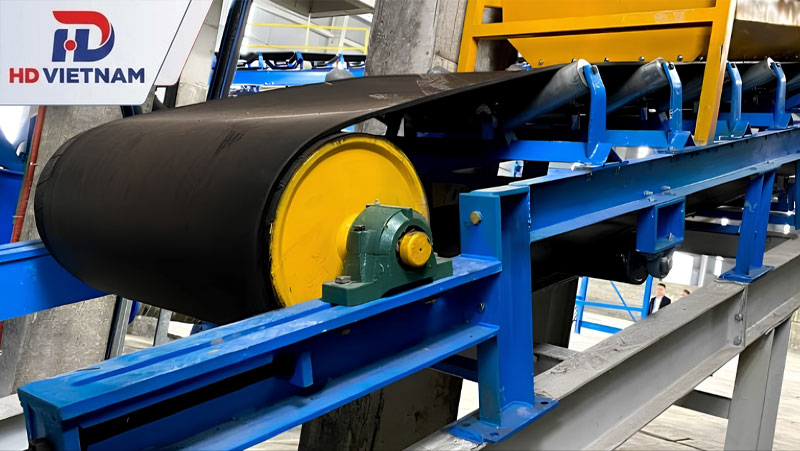

Gối đỡ băng tải là cụm linh kiện cơ khí dùng để đỡ, cố định và định vị trục quay của rulo (tang trống) hoặc con lăn trong hệ thống băng tải. Bên trong gối đỡ được lắp vòng bi (bạc đạn), giúp trục quay ổn định, giảm ma sát và chịu tải trong suốt quá trình vận hành. Đây là chi tiết quan trọng, ảnh hưởng trực tiếp đến độ ổn định, độ chính xác và tuổi thọ của hệ thống truyền động.
Vai trò của gối đỡ trong hệ thống truyền động
- Chịu tải trọng lớn: Gối đỡ tiếp nhận tải trọng từ rulo, dây băng tải, vật liệu vận chuyển và lực căng của hệ thống, giúp phân bổ lực đều lên khung máy, hạn chế cong trục và biến dạng kết cấu.
- Giảm ma sát khi truyền động: Vòng bi bên trong giúp giảm ma sát giữa trục và thân gối, đảm bảo rulo quay nhẹ, giảm phát sinh nhiệt, tiết kiệm năng lượng và tăng tuổi thọ linh kiện.
- Đảm bảo băng tải vận hành ổn định: Gối đỡ giữ trục luôn đúng tâm, hạn chế rung lắc và sai lệch khi vận hành, giúp hệ thống hoạt động liên tục, ổn định ngay cả ở tốc độ cao hoặc tải trọng lớn.
- Hạn chế hiện tượng lệch băng: Khi trục rulo được cố định chính xác, lực kéo được phân bố đồng đều trên toàn bộ bề rộng dây băng, giảm nguy cơ băng tải chạy lệch, mài mòn mép băng hoặc hư hỏng rulo.
- Kéo dài tuổi thọ hệ thống: Lựa chọn đúng loại gối đỡ giúp giảm hao mòn vòng bi, bảo vệ trục rulo, động cơ và các bộ phận truyền động, đồng thời giảm chi phí bảo trì và thời gian dừng máy trong quá trình sản xuất.

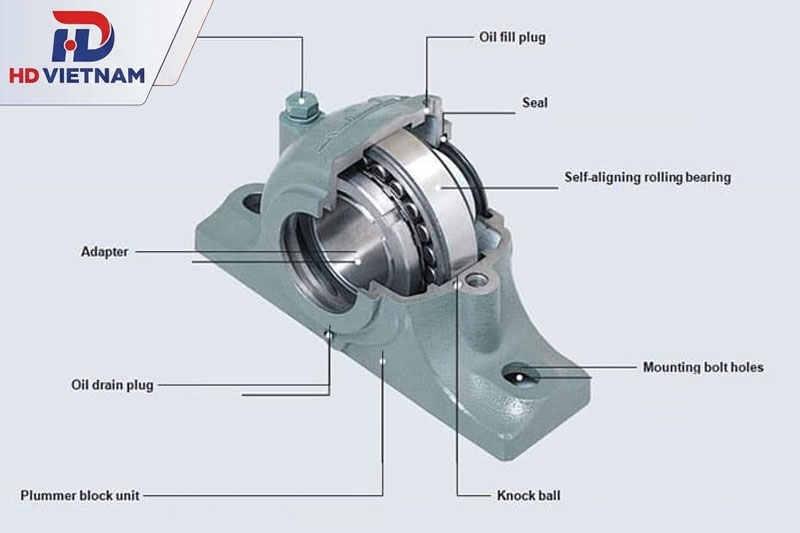

Cấu tạo chung của gối đỡ băng tải
Trước hết, cần hiểu rằng gối đỡ băng tải là cụm chi tiết cơ khí được thiết kế để nâng đỡ, định vị và cố định trục quay của tang băng tải hoặc con lăn. Một bộ gối đỡ hoàn chỉnh không chỉ giúp trục quay ổn định mà còn giảm ma sát, phân bổ tải trọng hợp lý và bảo vệ toàn bộ hệ thống truyền động khỏi hư hỏng do rung lắc hoặc làm việc quá tải. Về cấu tạo, gối đỡ thường gồm các bộ phận chính sau:
Vỏ gối đỡ (Housing)
Vỏ gối đỡ là bộ phận bao ngoài, có nhiệm vụ chứa ổ bi và liên kết toàn bộ cụm gối đỡ với khung băng tải. Chi tiết này thường được chế tạo từ gang đúc cường độ cao, thép carbon hoặc inox 304/316 nhằm đáp ứng yêu cầu chịu lực và chống ăn mòn trong nhiều môi trường làm việc khác nhau.
Thiết kế của vỏ gối đỡ tích hợp các lỗ bắt bu lông giúp lắp đặt chắc chắn trên bệ máy, đồng thời có khoang chứa ổ bi được gia công chính xác để đảm bảo độ đồng tâm của trục. Nhiều dòng gối đỡ còn được trang bị đầu bơm mỡ, rãnh thoát mỡ và phớt chắn bụi, giúp việc bảo dưỡng thuận tiện hơn, đồng thời hạn chế bụi, nước hoặc hóa chất xâm nhập vào bên trong.
Tùy theo kết cấu máy, vỏ gối đỡ có nhiều kiểu dáng như gối đỡ chân đế (UCP), mặt bích vuông (UCF), mặt bích oval (UCFL), mặt bích tròn (UCFC), dạng trượt (UCT) hoặc gối đỡ hai nửa dùng cho các hệ thống tải trọng lớn.
Ổ bi (Bearing Insert)
Ổ bi là bộ phận chịu tải và tiếp xúc trực tiếp với trục quay, quyết định độ ổn định cũng như tuổi thọ của gối đỡ. Cấu tạo ổ bi gồm vành trong, vành ngoài, bi hoặc con lăn, vòng cách và hệ thống phớt làm kín, được chế tạo từ thép hợp kim chịu lực có độ cứng cao, chống mài mòn và chịu tải liên tục.
Đa số gối đỡ băng tải công nghiệp hiện nay sử dụng ổ bi tự lựa (Self-aligning Bearing). Thiết kế này cho phép trục tự điều chỉnh một góc lệch nhỏ trong quá trình vận hành, giảm ứng suất lên vòng bi, hạn chế rung động và tránh hiện tượng kẹt hoặc mòn không đều khi hệ thống làm việc trong thời gian dài.
Phớt làm kín và hệ thống bôi trơn
Đây là bộ phận quan trọng giúp duy trì tuổi thọ của ổ bi trong điều kiện làm việc khắc nghiệt. Phớt làm kín có nhiệm vụ ngăn bụi, cát, hơi ẩm, nước hoặc hóa chất xâm nhập vào bên trong cụm gối đỡ, đồng thời giữ lại lớp mỡ bôi trơn để ổ bi luôn hoạt động trong điều kiện tối ưu.
Đối với các hệ thống băng tải trong ngành khai khoáng, xi măng, sản xuất vật liệu xây dựng hoặc chế biến gỗ, việc sử dụng gối đỡ có phớt kín chất lượng cao kết hợp bơm mỡ định kỳ sẽ giúp giảm đáng kể hiện tượng mài mòn, tăng độ kín và kéo dài chu kỳ bảo trì.
Cơ cấu khóa trục
Để truyền mô-men xoắn hiệu quả và ngăn trục quay bị trượt trong quá trình vận hành, ổ bi được cố định với trục thông qua vít hãm (Set Screw), ống côn Adapter Sleeve hoặc vòng khóa lệch tâm (Eccentric Locking Collar) tùy từng dòng sản phẩm.
Việc lựa chọn đúng cơ cấu khóa giúp cụm gối đỡ chịu tải tốt hơn, duy trì độ đồng tâm của trục, hạn chế rung lắc và đảm bảo an toàn khi băng tải hoạt động liên tục với tải trọng lớn.
Đế lắp và bu lông liên kết
Đế gối đỡ là vị trí tiếp nhận toàn bộ tải trọng từ trục và truyền xuống khung máy. Các lỗ bắt bu lông được gia công chính xác giúp việc căn chỉnh tâm trục dễ dàng, đồng thời đảm bảo gối đỡ không bị dịch chuyển trong quá trình vận hành.
Đối với các hệ thống băng tải công nghiệp có tải trọng lớn hoặc chịu rung động mạnh, bu lông liên kết thường sử dụng cấp bền cao nhằm tăng độ ổn định, giảm nguy cơ lỏng liên kết và nâng cao độ an toàn cho toàn bộ hệ thống truyền động.
Phân loại các dòng gối đỡ băng tải phổ biến hiện nay
Trên thị trường hiện nay, gối đỡ băng tải được sản xuất với nhiều kiểu kết cấu khác nhau nhằm đáp ứng yêu cầu về tải trọng, vị trí lắp đặt và điều kiện vận hành của từng hệ thống. Trong đó, ba dòng UCP, UCF và UCFL được sử dụng phổ biến nhất nhờ khả năng chịu tải tốt, độ bền cao, dễ bảo trì và có tính tiêu chuẩn hóa, giúp việc thay thế linh kiện trở nên nhanh chóng. Mỗi loại sở hữu thiết kế riêng, phù hợp với từng kết cấu máy và mục đích sử dụng khác nhau.

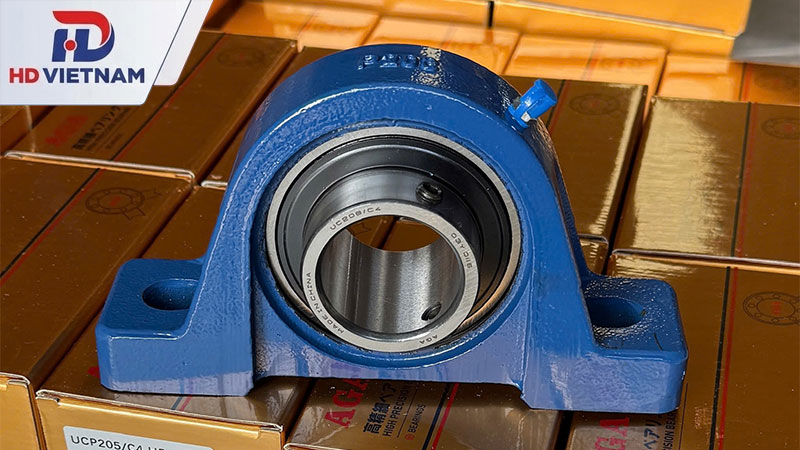

1. Gối đỡ UCP
Gối đỡ UCP (Pillow Block Bearing) là dòng gối đỡ chân đế được sử dụng nhiều nhất trong ngành cơ khí và băng tải công nghiệp. Sản phẩm gồm ổ bi tự lựa UC kết hợp với vỏ gối đỡ dạng chân đế bằng gang hoặc thép chịu lực, được cố định trên khung máy thông qua hai bu lông.
Kết cấu chân đế giúp phân bổ tải trọng đồng đều, tăng độ cứng vững và hạn chế rung động trong quá trình vận hành. Bên trong là ổ bi tự lựa có khả năng bù sai lệch nhỏ của trục, giúp giảm ma sát, giảm mài mòn và kéo dài tuổi thọ thiết bị. Ngoài ra, phớt chắn bụi và đầu bơm mỡ được tích hợp sẵn giúp việc bảo dưỡng trở nên đơn giản và hiệu quả hơn.
Ứng dụng
Gối đỡ UCP phù hợp với hầu hết các hệ thống băng tải có trục đặt nằm ngang và tải trọng từ trung bình đến lớn. Loại gối đỡ này được ứng dụng rộng rãi trong:
- Hệ thống băng tải cao su, băng tải PVC và băng tải con lăn.
- Tang chủ động và tang bị động của băng tải.
- Máy nghiền, máy trộn, máy sàng và máy ép.
- Dây chuyền sản xuất xi măng, khai thác đá, khai khoáng, chế biến gỗ và nông sản.
- Các hệ thống truyền động làm việc liên tục trong môi trường công nghiệp.

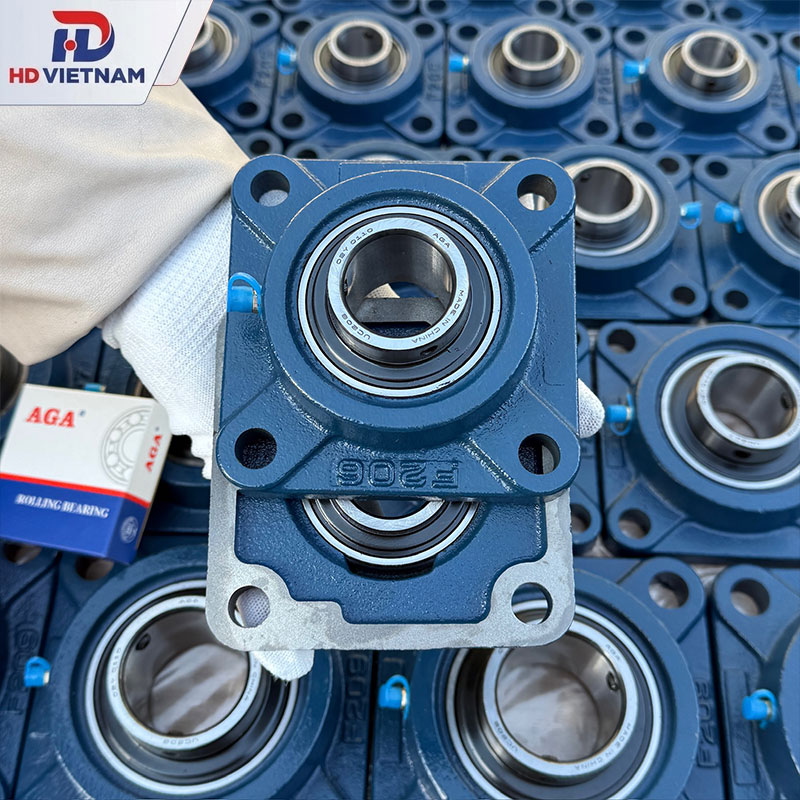

2. Gối đỡ UCF
Gối đỡ UCF (Square Flange Bearing) được thiết kế với mặt bích vuông và bốn lỗ bắt bu lông, thích hợp lắp trực tiếp lên thành máy hoặc các bề mặt thẳng đứng. Cấu tạo gồm vỏ gang đúc chịu lực kết hợp với ổ bi tự lựa UC có độ chính xác cao, giúp trục quay luôn ổn định ngay cả khi làm việc ở tốc độ lớn hoặc chịu tải liên tục.
Nhờ kết cấu mặt bích vuông, UCF có khả năng phân bố lực đồng đều, tăng độ cứng của điểm lắp và giảm rung lắc hiệu quả. Đây là lựa chọn tối ưu cho những vị trí không thể sử dụng gối đỡ chân đế.
Ứng dụng
Gối đỡ UCF thường được sử dụng tại các vị trí cần lắp đặt trực tiếp lên khung máy hoặc vách đứng, chẳng hạn như:
- Hệ thống băng tải lắp bên hông hoặc đầu tang.
- Máy đóng gói, máy ép, máy cắt và thiết bị tự động hóa.
- Máy nghiền, máy trộn và dây chuyền sản xuất công nghiệp.
- Thiết bị truyền động trong ngành khai khoáng, xi măng, thép và vật liệu xây dựng.
- Các hệ thống yêu cầu độ cứng vững và độ chính xác lắp đặt cao.

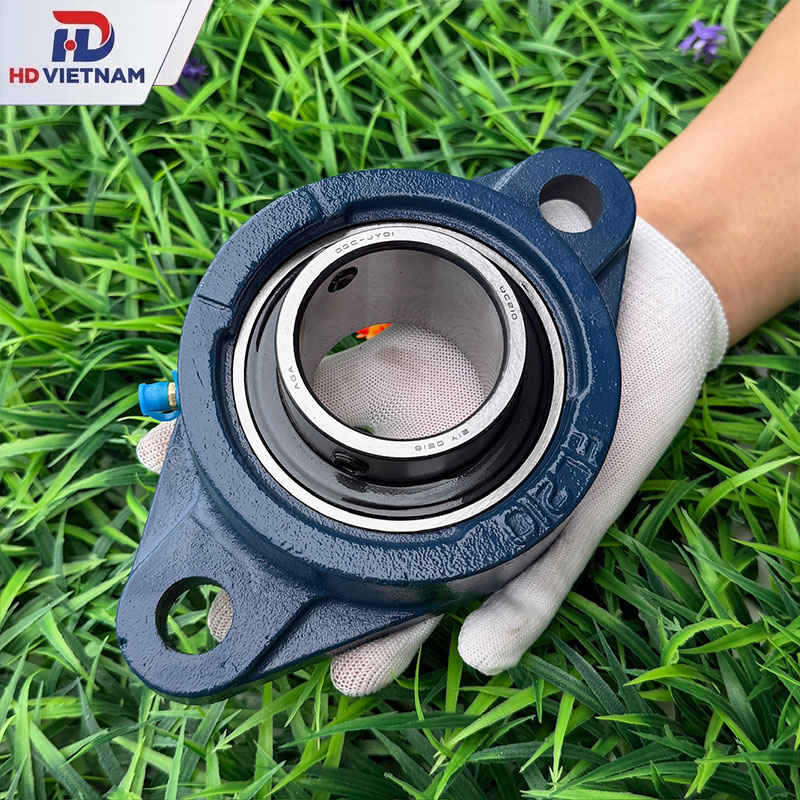

3. Gối đỡ UCFL
Gối đỡ UCFL (Oval Flange Bearing) sở hữu mặt bích hình oval với hai lỗ bắt bu lông, giúp tiết kiệm diện tích lắp đặt nhưng vẫn đảm bảo khả năng chịu tải ổn định. Vỏ gối được chế tạo từ gang đúc hoặc thép chất lượng cao, kết hợp ổ bi tự lựa UC có khả năng tự cân chỉnh sai lệch nhỏ của trục trong quá trình vận hành.
Thiết kế nhỏ gọn giúp UCFL dễ dàng lắp đặt tại những vị trí có không gian hạn chế, đồng thời vẫn đảm bảo khả năng giảm ma sát, chống rung và vận hành ổn định trong thời gian dài.
Ứng dụng
Gối đỡ UCFL được lựa chọn phổ biến trong các hệ thống có tải trọng vừa và yêu cầu tối ưu không gian lắp đặt như:
- Băng tải mini, băng tải thực phẩm và băng tải đóng gói.
- Máy chế biến nông sản, thực phẩm và thức ăn chăn nuôi.
- Máy in, máy dệt, máy gia công gỗ và thiết bị tự động hóa.
- Hệ thống con lăn truyền động, băng chuyền lắp trong không gian hẹp.
- Các dây chuyền sản xuất yêu cầu kết cấu gọn nhẹ nhưng vẫn đảm bảo độ ổn định và độ bền cao.
Hướng dẫn cách lựa chọn gối đỡ băng tải chuẩn xác
Chọn đúng đường kính trục
Đường kính trục là thông số quan trọng đầu tiên khi lựa chọn gối đỡ. Đường kính trong của ổ bi phải khớp hoàn toàn với đường kính trục để đảm bảo khả năng truyền lực và độ đồng tâm khi vận hành.
Trước khi đặt mua, nên sử dụng thước cặp hoặc panme để đo chính xác đường kính trục tại vị trí lắp đặt. Đồng thời cần kiểm tra độ mòn của trục, bởi nếu trục đã bị mòn quá giới hạn, việc thay gối đỡ mới sẽ không giải quyết triệt để tình trạng rung lắc hoặc trượt trục.
Lựa chọn theo tải trọng làm việc
Khả năng chịu tải của gối đỡ phải phù hợp với tải trọng thực tế của hệ thống băng tải, bao gồm:
- Tải trọng của tang trống và con lăn.
- Khối lượng vật liệu vận chuyển.
- Tải trọng động phát sinh khi khởi động hoặc dừng máy.
- Lực va đập tại vị trí cấp liệu.
Đối với các hệ thống khai thác đá, than, quặng, xi măng hoặc băng tải vận chuyển vật liệu nặng, nên ưu tiên các dòng gối đỡ có khả năng chịu tải cao, vỏ gang cường lực và ổ bi tự lựa chất lượng tốt để đảm bảo tuổi thọ lâu dài.
Xem xét tốc độ quay của trục
Tốc độ quay ảnh hưởng trực tiếp đến nhiệt độ và tuổi thọ của vòng bi. Các hệ thống có tốc độ cao cần lựa chọn ổ bi có cấp chính xác phù hợp, khả năng tản nhiệt tốt và sử dụng mỡ bôi trơn chuyên dụng nhằm giảm ma sát, hạn chế phát sinh nhiệt và duy trì độ ổn định trong quá trình vận hành liên tục.
Lựa chọn theo kết cấu lắp đặt
Mỗi vị trí trên hệ thống băng tải sẽ phù hợp với một kiểu gối đỡ khác nhau.
- Gối đỡ UCP: Phù hợp lắp trên mặt phẳng nằm ngang, sử dụng phổ biến cho tang chủ động, tang bị động và các trục truyền động.
- Gối đỡ UCF: Thiết kế mặt bích vuông, thích hợp lắp trên vách máy hoặc bề mặt thẳng đứng, yêu cầu độ cứng vững cao.
- Gối đỡ UCFL: Mặt bích oval hai lỗ, phù hợp với không gian lắp đặt hẹp hoặc các hệ thống tải trọng vừa.
Việc lựa chọn đúng kiểu lắp đặt sẽ giúp quá trình căn chỉnh trục dễ dàng hơn, đồng thời hạn chế hiện tượng lệch tâm và rung động.
Đánh giá điều kiện môi trường làm việc
Môi trường vận hành là yếu tố ảnh hưởng lớn đến tuổi thọ của gối đỡ. Trong các khu vực nhiều bụi, độ ẩm cao, hóa chất hoặc nhiệt độ lớn, nên lựa chọn sản phẩm có:
- Phớt chắn bụi, chắn nước hiệu quả.
- Khả năng giữ mỡ bôi trơn tốt.
- Vỏ gang hoặc inox chống ăn mòn.
- Mỡ bôi trơn phù hợp với nhiệt độ và điều kiện làm việc thực tế.
Đối với ngành thực phẩm, dược phẩm hoặc thủy sản, nên ưu tiên gối đỡ bằng inox để đáp ứng yêu cầu chống gỉ và vệ sinh công nghiệp.
Ưu tiên ổ bi tự lựa chất lượng cao
Trong thực tế, trục băng tải khó tránh khỏi sai lệch nhỏ sau thời gian dài vận hành. Vì vậy, nên lựa chọn gối đỡ sử dụng ổ bi tự lựa (Self-aligning Bearing) để tự bù sai lệch tâm, giảm ứng suất lên vòng bi, hạn chế rung lắc và kéo dài tuổi thọ của cụm truyền động.
Chọn thương hiệu uy tín
Gối đỡ chất lượng cao được gia công với độ chính xác lớn, vật liệu đạt tiêu chuẩn và khả năng chịu tải ổn định. Một số thương hiệu được sử dụng phổ biến trong ngành cơ khí và băng tải gồm AGA, SKF, NSK, NTN, Asahi, FYH, FAG, KOYO… Những sản phẩm chính hãng thường có tuổi thọ cao, vận hành ổn định và dễ dàng thay thế khi bảo trì.
Cân nhắc khả năng bảo trì và thay thế
Ngoài thông số kỹ thuật, doanh nghiệp cũng nên lựa chọn các dòng gối đỡ tiêu chuẩn có sẵn phụ tùng thay thế trên thị trường. Điều này giúp giảm thời gian dừng máy, thuận tiện cho việc bơm mỡ, thay ổ bi và bảo trì định kỳ, từ đó tối ưu chi phí vận hành trong suốt vòng đời của hệ thống băng tải.
Lưu ý: Để chọn đúng gối đỡ băng tải, cần đánh giá đồng thời nhiều yếu tố gồm đường kính trục, tải trọng làm việc, tốc độ quay, kiểu lắp đặt, điều kiện môi trường và chất lượng thương hiệu. Việc đầu tư đúng ngay từ đầu không chỉ giúp hệ thống vận hành ổn định, giảm sự cố kỹ thuật mà còn kéo dài tuổi thọ của trục, tang băng tải và toàn bộ dây chuyền sản xuất.
Hiểu rõ cấu tạo và phân loại gối đỡ băng tải – từ gối đỡ ucp, gối đỡ ucf đến gối đỡ ucfl – là yếu tố cốt lõi để đảm bảo hệ thống vận hành ổn định và tối ưu tuổi thọ thiết bị. Là đơn vị uy tín trong lĩnh vực linh kiện cơ khí, HD VIETNAM chuyên cung cấp các dòng gối đỡ băng tải chính hãng AGA, đáp ứng nghiêm ngặt các tiêu chuẩn kỹ thuật công nghiệp với chính sách giá tối ưu và tiến độ giao hàng cam kết.
Để nhận báo giá chi tiết và tư vấn giải pháp kỹ thuật chính xác cho hệ thống của bạn, xin vui lòng liên hệ trực tiếp với HD VIETNAM qua hotline 08 5256 5256 ngay hôm nay.
