Hiệu suất của một hệ thống băng tải không chỉ đến từ con lăn hay khung băng tải, mà còn phụ thuộc trực tiếp vào một chi tiết quan trọng: giá đỡ con lăn băng tải. Đây là bộ phận dùng để cố định, định vị và nâng đỡ toàn bộ hệ con lăn, giúp chúng vận hành ổn định, hạn chế rung lắc và đảm bảo quá trình vận chuyển hàng hóa diễn ra liên tục, chính xác.
Giá đỡ con lăn băng tải (hay còn gọi là khung gắn hoặc máng đỡ con lăn) giữ vai trò duy trì kết cấu hệ thống, đồng thời tối ưu khả năng chịu tải và kéo dài tuổi thọ cho toàn bộ dây chuyền. Cùng HD VIETNAM tìm hiểu chi tiết về cấu tạo, phân loại và những ứng dụng thực tế của bộ phận này trong sản xuất công nghiệp.
Cấu tạo chi tiết của giá đỡ con lăn
Giá đỡ con lăn là một cụm chi tiết cơ khí được thiết kế để đảm bảo hệ thống con lăn hoạt động ổn định, đồng đều và chịu tải tốt trong suốt quá trình vận hành. Cấu tạo của bộ phận này không quá phức tạp nhưng đòi hỏi độ chính xác cao trong gia công và lắp ráp để đảm bảo hiệu suất tổng thể của băng tải.
Vật liệu chế tạo phổ biến
Tùy theo môi trường làm việc và yêu cầu tải trọng, giá đỡ con lăn thường được sản xuất từ các nhóm vật liệu chính sau:
- Thép carbon (CT3, SS400): Đây là vật liệu phổ biến nhất nhờ khả năng chịu lực tốt, dễ gia công, giá thành hợp lý. Thường được sử dụng trong các hệ thống băng tải công nghiệp thông dụng.
- Thép mạ kẽm: Tăng khả năng chống ăn mòn, phù hợp với môi trường ẩm, bụi hoặc ngoài trời, giúp kéo dài tuổi thọ thiết bị.
- Inox (304, 201): Sử dụng trong môi trường yêu cầu vệ sinh cao như thực phẩm, dược phẩm hoặc hóa chất nhờ khả năng chống gỉ sét và dễ vệ sinh.
- Nhôm định hình: Ưu điểm là trọng lượng nhẹ, dễ lắp đặt và điều chỉnh, thường dùng cho hệ thống tải nhẹ hoặc băng tải linh hoạt.
Các bộ phận chính
Một bộ giá đỡ con lăn tiêu chuẩn thường bao gồm các thành phần cơ bản sau:
- Khung giá đỡ (frame chính): Là bộ phận chịu lực chính, giữ toàn bộ kết cấu con lăn và phân bố tải trọng xuống hệ thống khung băng tải.
- Tai đỡ / gối đỡ con lăn: Bộ phận trực tiếp cố định hai đầu con lăn, đảm bảo con lăn quay trơn tru, đúng vị trí và không bị lệch trục trong quá trình vận hành.
- Thanh liên kết / thanh giằng:
Có nhiệm vụ cố định khoảng cách giữa các con lăn, tăng độ ổn định và hạn chế rung lắc khi tải trọng thay đổi. - Bulong – đai ốc liên kết: Dùng để cố định toàn bộ cụm giá đỡ vào khung băng tải, đảm bảo tính chắc chắn và dễ dàng tháo lắp khi bảo trì.
- Cơ cấu điều chỉnh (nếu có): Một số thiết kế được trang bị thêm cơ cấu tăng chỉnh độ cao hoặc góc nghiêng để tối ưu hướng vận hành của băng tải.
Mẹo kỹ thuật
- Khi thiết kế giá đỡ cho băng tải tải nặng, nên ưu tiên cấu trúc chữ U với nhiều con lăn hơn để phân tán lực đều và giảm mài mòn băng tải.
- Với hệ thống hoạt động liên tục, nên chọn gối đỡ con lăn có vòng bi kín (sealed bearing) để hạn chế bụi bẩn và kéo dài tuổi thọ.
- Trong môi trường ẩm hoặc có hóa chất, nên ưu tiên inox hoặc thép mạ kẽm nhúng nóng để tránh ăn mòn sớm.
- Khoảng cách giữa các giá đỡ cần được tính toán hợp lý theo tải trọng, tránh tình trạng võng băng hoặc lệch tâm trong quá trình vận hành.
- Việc căn chỉnh đồng trục giữa các con lăn là yếu tố then chốt giúp giảm ma sát và hạn chế tiêu hao năng lượng toàn hệ thống.
Phân loại giá đỡ con lăn băng tải phổ biến hiện nay
Tùy theo kết cấu băng tải, tải trọng vận hành và mục đích sử dụng, giá đỡ con lăn được thiết kế thành nhiều dạng khác nhau. Mỗi loại đảm nhiệm một vai trò riêng nhằm đảm bảo hệ thống hoạt động ổn định, hạn chế rung lắc và tối ưu khả năng vận chuyển hàng hóa.
Giá đỡ con lăn đơn
Đây là loại được sử dụng phổ biến trong các hệ thống băng tải tải nhẹ hoặc quy mô nhỏ. Thiết kế chỉ gồm một con lăn trên một cụm giá đỡ, giúp kết cấu đơn giản, dễ lắp đặt và thay thế khi cần.
Loại này phù hợp với các dây chuyền có nhu cầu vận chuyển hàng hóa không quá nặng, tốc độ trung bình và yêu cầu bảo trì nhanh gọn. Nhờ chi phí thấp và tính linh hoạt cao, giá đỡ con lăn đơn thường xuất hiện trong các xưởng sản xuất nhỏ, khu đóng gói hoặc dây chuyền phụ trợ.
Giá đỡ con lăn đôi
Giá đỡ con lăn đôi được thiết kế với hai con lăn song song, giúp tăng khả năng chịu tải và giữ độ ổn định tốt hơn trong quá trình vận hành. Cấu trúc này giúp phân tán lực đều hơn, giảm áp lực lên từng con lăn riêng lẻ.
Loại giá đỡ này thường được ứng dụng trong các hệ thống băng tải có chiều dài lớn hoặc tải trọng trung bình đến nặng, nơi yêu cầu sự ổn định cao và hạn chế tối đa hiện tượng lệch băng tải khi hoạt động liên tục.
Giá đỡ con lăn chữ V

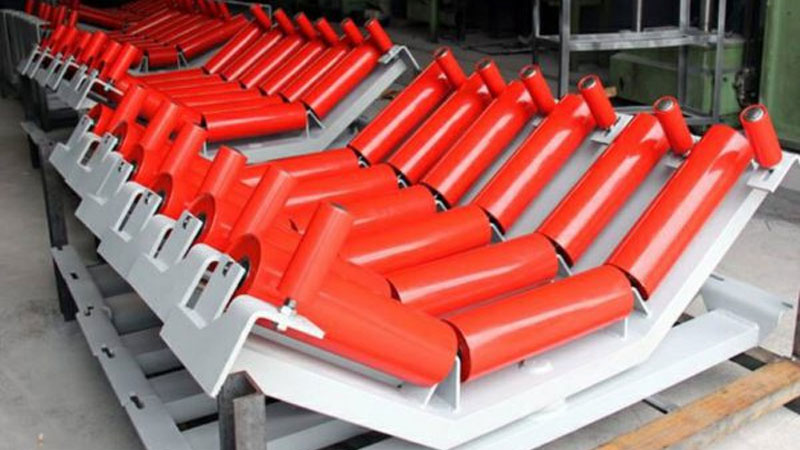

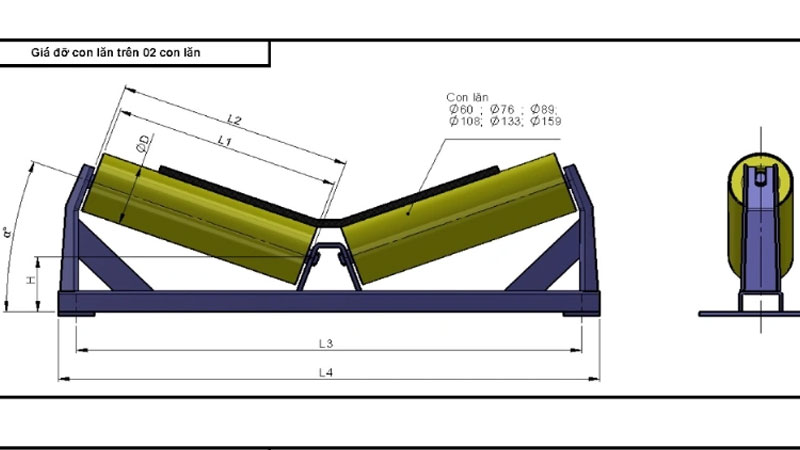

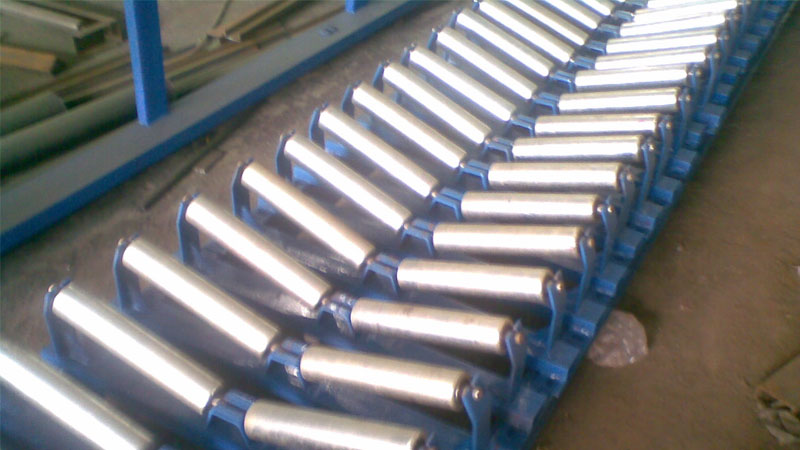

Giá đỡ con lăn chữ V được thiết kế với hai con lăn đặt nghiêng tạo thành hình chữ V, giúp định hướng và giữ vật liệu tốt hơn trong quá trình di chuyển. Cấu trúc này đặc biệt phù hợp với việc vận chuyển hàng rời hoặc vật liệu có xu hướng dễ trượt.
Loại giá đỡ này thường được sử dụng trong các ngành như khai thác khoáng sản, sản xuất vật liệu xây dựng hoặc các hệ thống băng tải vận chuyển than đá, cát, sỏi. Ưu điểm lớn nhất là khả năng giữ hàng hóa ổn định trên bề mặt băng tải, giảm thất thoát vật liệu.
Giá đỡ con lăn chữ U

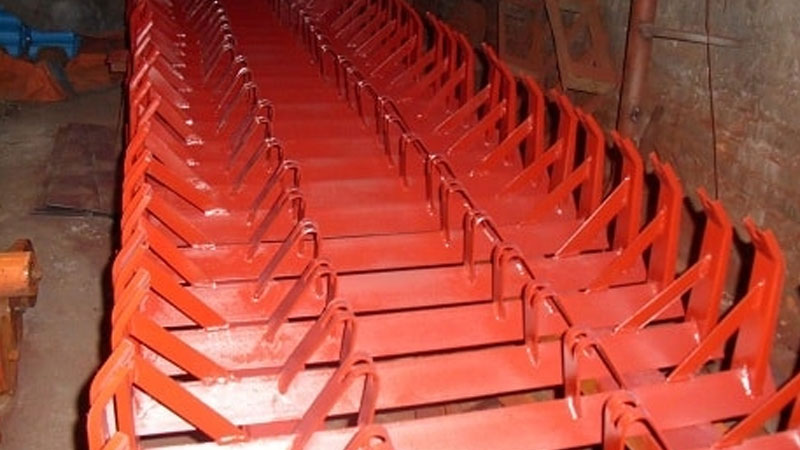

Khác với dạng chữ V, giá đỡ chữ U có cấu tạo gồm nhiều con lăn (thường 3–4 con lăn) tạo thành lòng máng cong. Thiết kế này giúp tăng khả năng chứa vật liệu, đặc biệt phù hợp với các hệ thống băng tải tải nặng hoặc vận chuyển khối lượng lớn.
Loại giá đỡ này thường được ứng dụng trong các dây chuyền công nghiệp nặng như xi măng, than, luyện kim hoặc xử lý rác thải. Ưu điểm nổi bật là khả năng chịu tải cao, giảm mài mòn băng tải và đảm bảo vận hành ổn định trên quãng đường dài.
Giá đỡ con lăn tự lựa và điều chỉnh
Ngoài các loại cố định, một số hệ thống còn sử dụng giá đỡ con lăn tự lựa hoặc có khả năng điều chỉnh độ cao. Nhóm này được thiết kế để tự cân bằng theo độ nghiêng hoặc sai lệch nhỏ của băng tải trong quá trình vận hành.
Nhờ khả năng thích ứng linh hoạt, loại giá đỡ này giúp giảm tình trạng lệch băng, tăng độ ổn định của toàn hệ thống và hạn chế hư hỏng phát sinh do sai số lắp đặt hoặc rung động trong quá trình hoạt động liên tục.
Hệ thống giá đỡ con lăn băng tải tuy là những linh kiện cấu thành nhỏ nhưng lại đóng vai trò quyết định đến hiệu suất vận hành, độ an toàn và tuổi thọ của toàn bộ dây chuyền sản xuất. Việc thấu hiểu cấu tạo, phân loại chính xác các dòng giá đỡ phẳng, lòng máng hay tự chỉnh sẽ giúp doanh nghiệp tối ưu chi phí bảo dưỡng và hạn chế tối đa sự cố lệch băng.
