Bạc đạn xe nước mía là bộ phận quan trọng giúp trục ép vận hành ổn định, giảm ma sát và đảm bảo máy hoạt động êm ái trong thời gian dài. Chỉ cần bạc đạn bị mòn, khô mỡ hoặc hư hỏng, hiệu suất ép sẽ giảm đáng kể, đồng thời làm tăng nguy cơ hư hại cho các bộ phận truyền động khác. Hiện nay, các dòng xe nước mía phổ biến thường sử dụng các mã vòng bi như 6204, 6205 và 6206 tùy theo thiết kế trục ép và công suất máy.
Ở bài viết dưới đây HD VIETNAM sẽ giúp bạn tìm hiểu chi tiết về các loại bạc đạn xe nước mía, đặc điểm kỹ thuật, ứng dụng thực tế cũng như cách lựa chọn và thay thế đúng kỹ thuật để đảm bảo máy luôn vận hành hiệu quả và bền bỉ.
Phân loại và tính năng của các loại bạc đạn xe nước mía phổ biến

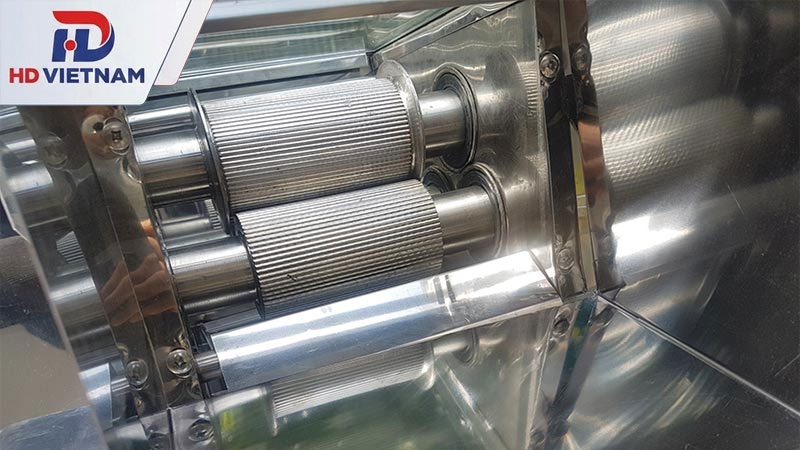

Bạc đạn là bộ phận chịu tải trực tiếp trong quá trình ép mía, ảnh hưởng đến độ êm, hiệu suất ép và tuổi thọ của toàn bộ hệ thống truyền động. Tùy theo cấu tạo máy, đường kính trục ép và cường độ vận hành, mỗi dòng xe nước mía sẽ sử dụng những loại vòng bi khác nhau. Việc hiểu rõ từng chủng loại bạc đạn giúp người sử dụng lựa chọn đúng sản phẩm thay thế, tránh tình trạng lắp sai mã gây hư hỏng trục ép hoặc giảm tuổi thọ máy.
Phân loại theo mã vòng bi thông dụng
Trong thực tế, các dòng xe nước mía siêu sạch sử dụng phổ biến nhóm vòng bi rãnh sâu (Deep Groove Ball Bearing) thuộc series 6200 và 6300 nhờ khả năng chịu tải tốt, vận hành ổn định và dễ thay thế.
- Bạc đạn 6202 (15x35x11mm)
Đây là dòng vòng bi thường được sử dụng tại các vị trí chịu tải nhẹ hoặc các cơ cấu truyền động phụ. Kích thước nhỏ gọn giúp tiết kiệm không gian lắp đặt nhưng vẫn đảm bảo khả năng vận hành ổn định trong thời gian dài.
- Bạc đạn 6203 (17x40x12mm)
Thường xuất hiện trên các trục truyền động hoặc mô tơ điện công suất nhỏ. Loại bạc đạn này có tốc độ quay cao, ma sát thấp và phù hợp với các dòng máy ép nước mía mini hoặc máy ép công suất vừa.
- Bạc đạn 6204 (20x47x14mm)
Đây là một trong những mã vòng bi được sử dụng nhiều nhất trên các dòng xe nước mía phổ thông. Bạc đạn 6204 có khả năng cân bằng giữa tải trọng và tốc độ quay, thích hợp cho cả trục ép và hệ thống truyền động.

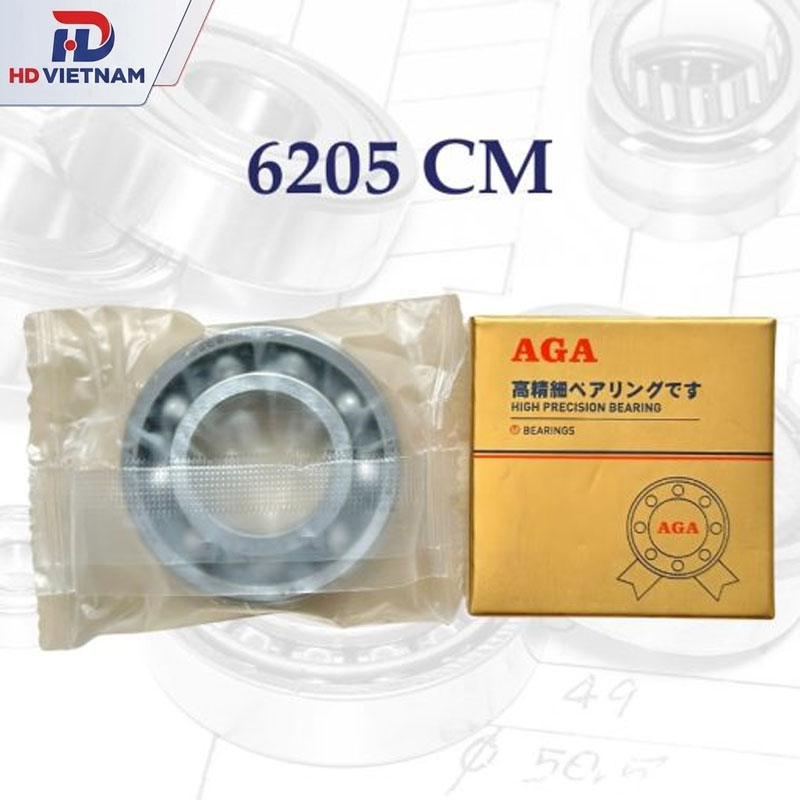

- Bạc đạn 6205 (25x52x15mm)
Thường được lắp trên các dòng máy ép mía công suất lớn hoặc máy hoạt động liên tục nhiều giờ mỗi ngày. So với 6204, loại này có khả năng chịu tải cao hơn và độ bền tốt hơn trong điều kiện vận hành cường độ cao.
- Bạc đạn 6206 (30x62x16mm)
Đây là mã vòng bi phổ biến cho các xe nước mía sử dụng trục ép đường kính 30mm. Loại bạc đạn này có khả năng chịu lực ép lớn, phù hợp với các dòng máy ép 2–3 cây mía mỗi lần hoặc các xe nước mía sử dụng mô tơ công suất từ 750W trở lên.
- Bạc đạn 6306 (30x72x19mm)
Được sử dụng trên nhiều dòng xe nước mía cao cấp có trục ép phi 30mm. Với thiết kế dày hơn dòng 6206, bạc đạn 6306 cho khả năng chịu tải vượt trội, hoạt động ổn định khi ép liên tục với sản lượng lớn.
- Gối đỡ bạc đạn UCP204, UCP205, UCP206
Ngoài vòng bi đơn lẻ, nhiều xe nước mía hiện nay còn sử dụng cụm gối đỡ bạc đạn nhằm tăng độ cứng vững cho hệ thống trục ép. Ưu điểm của dòng gối đỡ là dễ tháo lắp, dễ bảo dưỡng và giảm nguy cơ lệch tâm trục trong quá trình sử dụng.
Phân loại theo chất liệu (Tính năng cốt lõi)
Chất liệu chế tạo là yếu tố quyết định trực tiếp đến tuổi thọ và khả năng làm việc của bạc đạn trong môi trường đặc thù của ngành nước mía.
Bạc đạn thép Chrome (Chrome Steel)
Đây là loại được sử dụng phổ biến nhất hiện nay. Vật liệu thép Chrome có độ cứng cao, khả năng chống mài mòn tốt và chịu tải lớn. Phần lớn các dòng bạc đạn 6204, 6205, 6206 và 6306 trên thị trường đều được sản xuất từ thép Chrome chuyên dụng.
Ưu điểm:
- Chịu tải trọng lớn.
- Chống biến dạng khi làm việc liên tục.
- Giá thành hợp lý.
- Phù hợp với đa số xe nước mía hiện nay.
Bạc đạn inox (Stainless Steel Bearing)
Loại vòng bi này được sản xuất từ thép không gỉ, thích hợp cho môi trường thường xuyên tiếp xúc với nước, độ ẩm cao hoặc hóa chất tẩy rửa.
Ưu điểm:
- Chống gỉ sét vượt trội.
- Phù hợp với môi trường thực phẩm.
- Tuổi thọ cao khi sử dụng ngoài trời.
Nhược điểm:
- Giá thành cao hơn bạc đạn thép thông thường.
- Khả năng chịu tải thường thấp hơn một số dòng thép Chrome chuyên dụng.
Bạc đạn gốm lai (Hybrid Ceramic Bearing)
Đây là dòng bạc đạn cao cấp sử dụng bi gốm kết hợp với vòng thép. Loại này thường xuất hiện trong các ngành công nghiệp đặc biệt và ít được sử dụng trên xe nước mía dân dụng do chi phí cao.
Ưu điểm:
- Ma sát cực thấp.
- Tốc độ quay cao.
- Khả năng chống ăn mòn tốt.
Tính năng của nắp che bụi/chống nước
Một trong những yếu tố quan trọng nhất khi lựa chọn bạc đạn cho xe nước mía là kiểu nắp chắn bảo vệ. Do môi trường ép mía thường xuyên có nước mía, hơi ẩm, bụi bã mía và tạp chất nên vòng bi cần được bảo vệ tối đa khỏi các tác nhân gây hư hỏng.

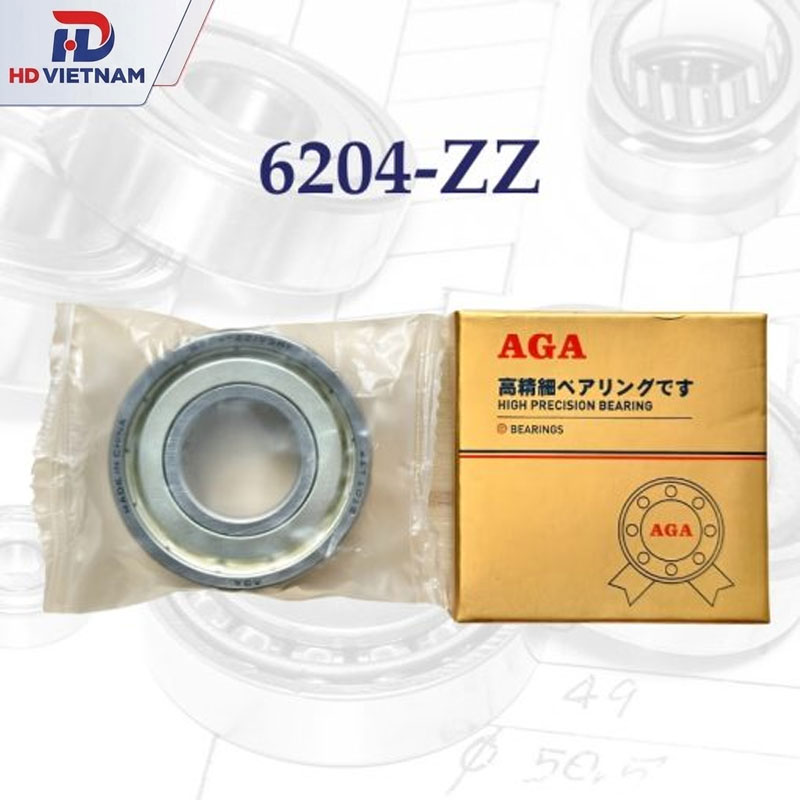

Bạc đạn ZZ (nắp chắn kim loại)
Hai bên vòng bi được trang bị nắp thép mỏng giúp ngăn bụi và giữ mỡ bôi trơn bên trong.
Ưu điểm:
- Tốc độ quay cao.
- Ma sát thấp.
- Giá thành tiết kiệm.
Nhược điểm:
- Khả năng chống nước hạn chế.
- Không phù hợp với môi trường thường xuyên tiếp xúc nước mía.

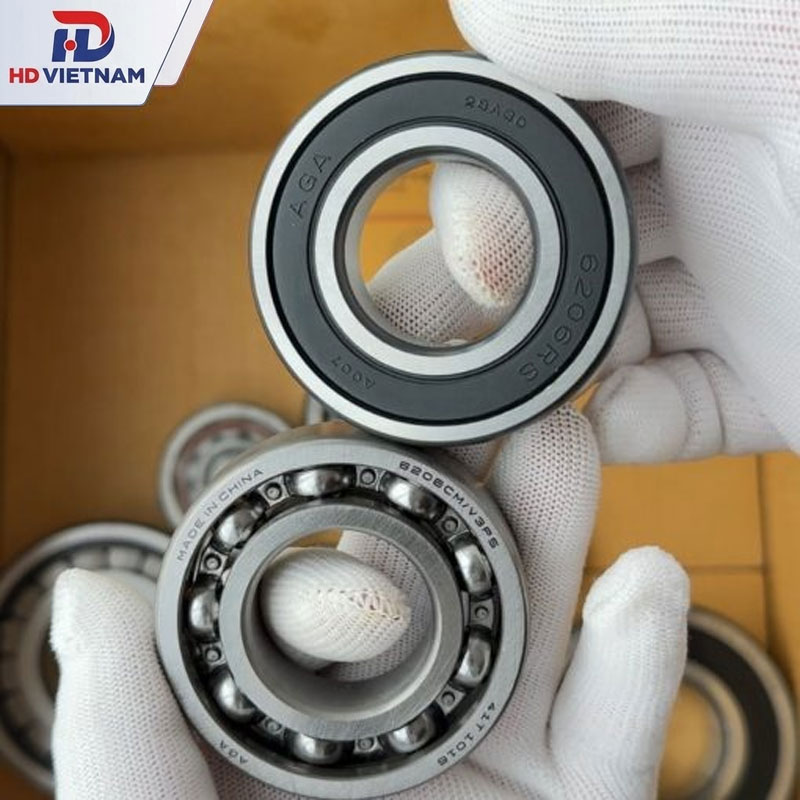

Bạc đạn 2RS (nắp chắn cao su)
Đây là loại được khuyến nghị sử dụng cho xe nước mía. Hai bên vòng bi được lắp phớt cao su kín giúp ngăn nước, bụi bẩn và cặn đường xâm nhập hiệu quả.
Ưu điểm:
- Chống nước và chống bụi tốt.
- Giữ mỡ bôi trơn lâu hơn.
- Giảm nguy cơ gỉ sét bên trong vòng bi.
- Kéo dài tuổi thọ bạc đạn trong môi trường ẩm ướt.
Đối với các dòng xe nước mía hoạt động thường xuyên hoặc ép sản lượng lớn, nên ưu tiên lựa chọn bạc đạn 2RS của các thương hiệu uy tín để đảm bảo độ bền và giảm chi phí thay thế trong quá trình vận hành. Bạn có thể tham khảo ngay các dòng vòng bi AGA chính hãng với thiết kế nắp chắn cao su kín, chịu tải vượt trội, chuyên dụng cho môi trường ẩm ướt để bảo vệ máy ép tốt nhất.

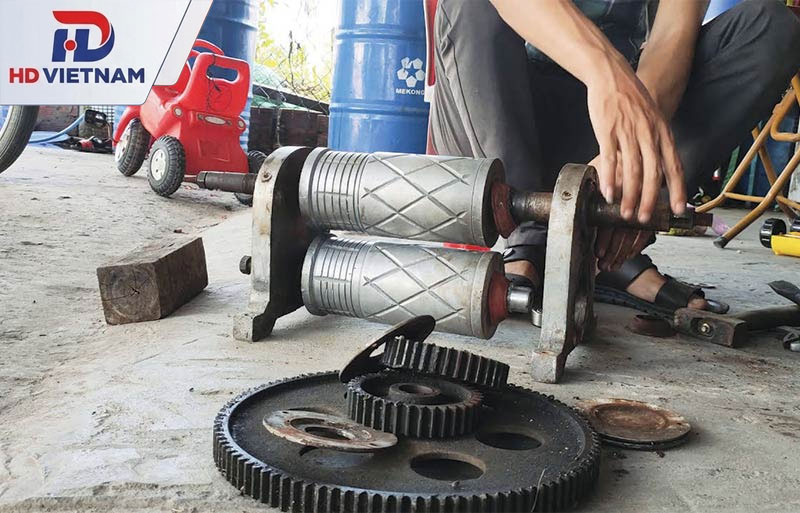

Hướng dẫn chi tiết cách thay bạc đạn xe nước mía chuẩn kỹ thuật
Để đảm bảo an toàn và tránh làm hư hại các chi tiết liên quan như trục ép, nhông xích hoặc gối đỡ, người sử dụng nên thực hiện theo các bước sau:
Bước 1: Ngắt hoàn toàn nguồn điện trước khi thao tác
Khi tiến hành sửa chữa, cần rút phích cắm điện hoặc ngắt aptomat cấp nguồn cho xe nước mía. Đây là nguyên tắc bắt buộc nhằm tránh nguy cơ điện giật hoặc máy khởi động bất ngờ trong quá trình tháo lắp.
Đồng thời nên đặt máy ở vị trí bằng phẳng, đủ ánh sáng và vệ sinh sạch khu vực làm việc để thao tác thuận tiện hơn.
Bước 2: Chuẩn bị đầy đủ dụng cụ và bạc đạn thay thế
Một số dụng cụ cơ bản cần có gồm:
- Bộ cờ lê, mỏ lết các cỡ.
- Tua vít 2 cạnh và 4 cạnh.
- Búa cao su hoặc búa nhựa.
- Vam tháo bạc đạn (nếu có).
- Kìm mở phe.
- Giẻ lau và dung dịch vệ sinh cơ khí.
- Mỡ bôi trơn chuyên dụng cho vòng bi.
- Bạc đạn mới đúng kích thước.
Đối với nhiều dòng xe nước mía phổ biến hiện nay, các mã bạc đạn thường gặp gồm:
- 6204 (20x47x14mm)
- 6205 (25x52x15mm)
- 6206 (30x62x16mm)
- 6306 (30x72x19mm)
Một số dòng xe nước mía công suất lớn sử dụng trục ép đường kính 30mm thường lắp bạc đạn 6306 có nắp cao su chống nước hai bên để tăng độ bền trong môi trường ẩm ướt.
Bước 3: Tháo các tấm che và bộ phận bảo vệ
Dùng tua vít hoặc cờ lê tháo các tấm inox bảo vệ hệ thống truyền động, khu vực nhông xích hoặc cụm lô ép. Trong quá trình tháo, nên sắp xếp bu lông, đai ốc theo từng nhóm riêng biệt để tránh thất lạc và giúp việc lắp ráp lại dễ dàng hơn.
Bước 4: Xác định chính xác vị trí bạc đạn bị hư hỏng
Quan sát toàn bộ cụm trục ép và gối đỡ bạc đạn.
Thông thường bạc đạn hỏng sẽ có các biểu hiện như:
- Quay nặng tay.
- Phát ra tiếng lạo xạo khi xoay.
- Xuất hiện độ rơ lớn.
- Có dấu hiệu nứt vỡ nắp chắn bụi.
- Bị rỉ sét hoặc chảy mỡ đen.
Nếu máy sử dụng hệ thống 6 bạc đạn hoặc 12 bạc đạn như các dòng xe nước mía 3 lô ép hiện nay, nên kiểm tra toàn bộ để tránh tình trạng thay một bạc đạn nhưng các bạc đạn còn lại cũng đã xuống cấp.
Bước 5: Tháo gối đỡ hoặc cụm bạc đạn khỏi khung máy
Tiến hành tháo các bu lông cố định gối đỡ bạc đạn vào thân máy.
Ở một số dòng xe nước mía siêu sạch, người dùng có thể phải tháo thêm:
- Nhông truyền động.
- Dây xích.
- Puly.
- Khớp nối trục.
Việc tháo đúng trình tự giúp tránh cong vênh trục hoặc sai lệch tâm khi lắp lại.
Bước 6: Tháo bạc đạn cũ ra khỏi trục
Đây là công đoạn đòi hỏi sự cẩn thận nhất.
Phương pháp tốt nhất là sử dụng vam tháo bạc đạn chuyên dụng để kéo bạc đạn ra khỏi trục.
Trong trường hợp không có vam, có thể dùng ống tuýp kết hợp búa cao su để gõ nhẹ và đều quanh vòng trong của bạc đạn.
Lưu ý:
- Không dùng lực quá mạnh.
- Không gõ trực tiếp lên trục.
- Không làm biến dạng ren hoặc then trục.
Nếu bạc đạn bị kẹt do rỉ sét lâu ngày, nên sử dụng dung dịch chống gỉ để hỗ trợ tháo dễ dàng hơn.
Bước 7: Làm sạch hoàn toàn vị trí lắp đặt
Sau khi tháo bạc đạn cũ, cần vệ sinh kỹ:
- Bề mặt trục.
- Gối đỡ.
- Hốc lắp vòng bi.
- Khu vực xung quanh cụm truyền động.
Loại bỏ toàn bộ:
- Mỡ cũ.
- Cặn bẩn.
- Mạt kim loại.
- Dấu hiệu oxy hóa.
Đây là bước quan trọng giúp bạc đạn mới lắp vào chính xác và đạt tuổi thọ tối đa.

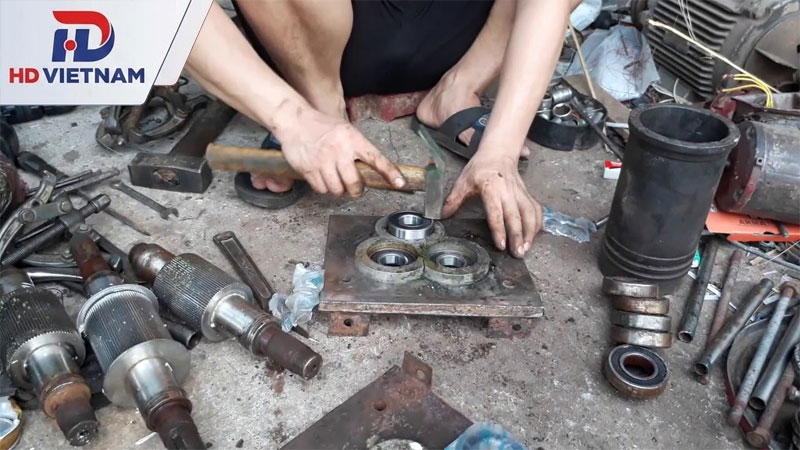

Bước 8: Lắp bạc đạn mới đúng kỹ thuật
Đặt bạc đạn mới vào vị trí lắp đặt.
Khi ép bạc đạn vào gối đỡ hoặc trục, cần tác động lực đều lên vòng tương ứng:
- Ép vào trục: tác động lực lên vòng trong.
- Ép vào gối đỡ: tác động lực lên vòng ngoài.
Tuyệt đối không đóng trực tiếp lên bi hoặc nắp chắn bụi vì có thể làm hỏng kết cấu bên trong ngay từ khi chưa vận hành.
Nếu có máy ép thủy lực hoặc bộ dụng cụ ép vòng bi chuyên dụng, nên ưu tiên sử dụng để đảm bảo độ chính xác.
Bước 9: Bôi trơn và kiểm tra độ đồng tâm
Đối với bạc đạn mở hoặc bạc đạn không có sẵn mỡ bôi trơn, cần bổ sung lượng mỡ phù hợp.
Nên sử dụng các loại mỡ chịu nhiệt, chịu nước và chống oxy hóa tốt.
Sau khi lắp xong, xoay thử trục bằng tay để kiểm tra:
- Độ nhẹ.
- Độ đồng tâm.
- Khả năng quay tự do.
- Không xuất hiện tiếng kêu bất thường.
Bước 10: Lắp ráp hoàn thiện và chạy thử
Lắp lại toàn bộ:
- Gối đỡ.
- Nhông.
- Xích.
- Puly.
- Các tấm che bảo vệ.
Sau đó tiến hành chạy thử theo trình tự:
- Quay tay kiểm tra trước.
- Chạy không tải từ 5–10 phút.
- Kiểm tra nhiệt độ bạc đạn.
- Lắng nghe tiếng động bất thường.
- Ép thử một lượng mía nhỏ.
- Đánh giá độ rung và khả năng ép.
Nếu máy hoạt động êm, không rung lắc, không phát sinh tiếng kêu và nước mía ép ổn định thì quá trình thay bạc đạn đã thành công.
Lưu ý quan trọng khi thay bạc đạn xe nước mía
- Luôn sử dụng bạc đạn đúng mã số và kích thước theo thiết kế máy.
- Ưu tiên vòng bi có nắp chắn bụi cao su 2RS hoặc vòng bi chống nước chuyên dụng.
- Không sử dụng bạc đạn trôi nổi, không rõ nguồn gốc.
- Nên thay đồng bộ các bạc đạn cùng cụm nếu máy đã vận hành nhiều năm.
- Kiểm tra định kỳ hệ thống nhông xích, gối đỡ và lượng mỡ bôi trơn để kéo dài tuổi thọ vòng bi.
Việc thay bạc đạn đúng kỹ thuật không chỉ giúp xe nước mía vận hành êm ái, giảm tiêu hao điện năng mà còn hạn chế các sự cố nghiêm trọng như gãy trục ép, mòn nhông hoặc cháy mô tơ, từ đó tiết kiệm đáng kể chi phí sửa chữa và thời gian ngừng hoạt động.
HD VIETNAM hy vọng bài viết trên đã mang lại những thông tin hữu ích, giúp bạn hiểu rõ hơn về các loại bạc đạn xe nước mía cũng như tự tin thực hiện cách thay thế chuẩn kỹ thuật tại nhà. Việc lựa chọn đúng dòng vòng bi chất lượng, đặc biệt là các dòng bạc đạn inox chống rỉ sét, chính là chìa khóa vàng để chiếc xe nước mía của bạn vận hành êm ái, bền bỉ và đảm bảo vệ sinh an toàn thực phẩm trong suốt mùa cao điểm.
